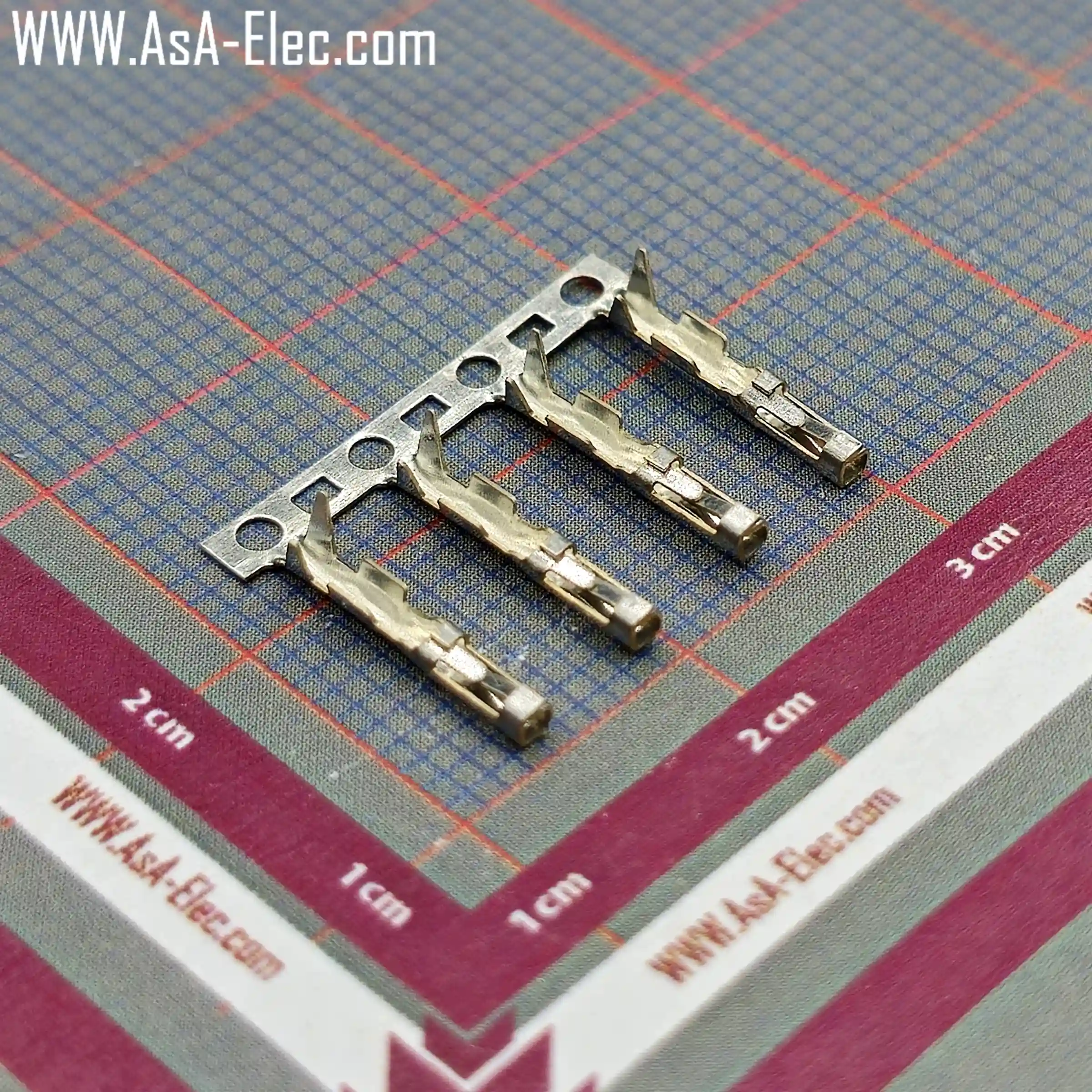

Housing Female Terminal

Housing Female Terminal

پین کانکتور هوزینگ ماده

350

PDF Housing Female Terminal

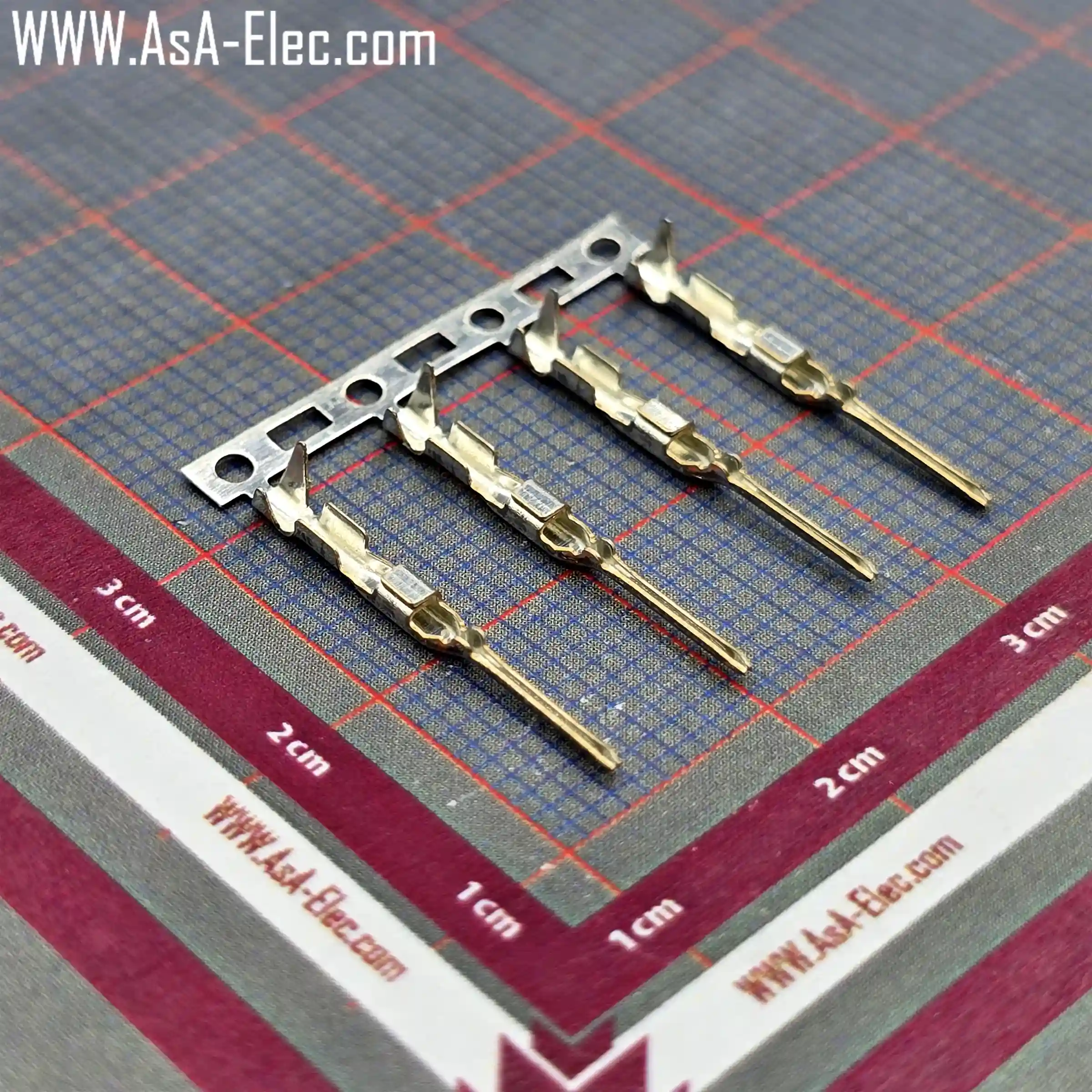

Housing MALE Terminal

Housing MALE Terminal

پین کانکتور هوزینگ نری

500

Housing MALE Terminal

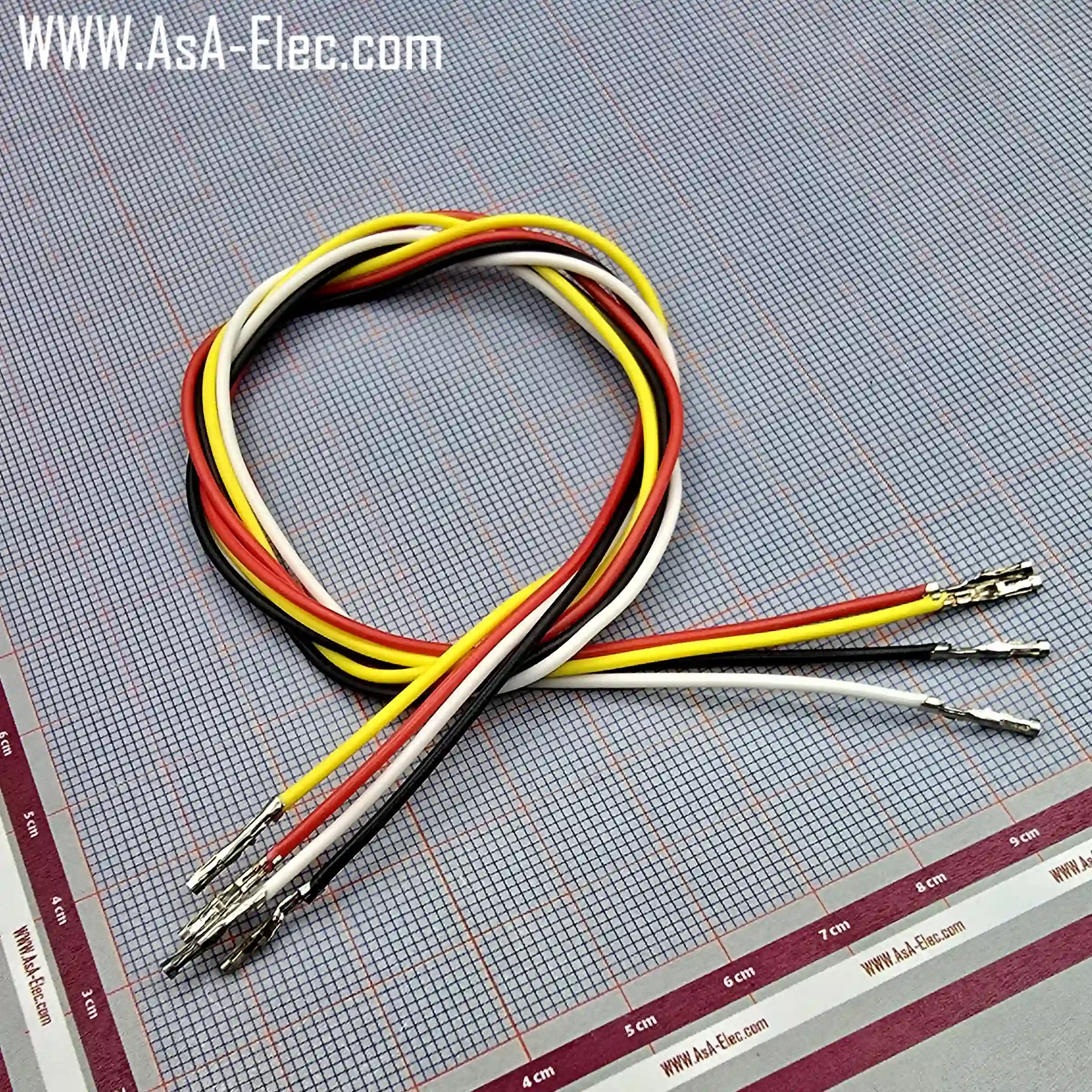

سیم هوزینگ دوسر پین خورده ماده

سیم هوزینگ دوسر پین خورده ماده

40cm 4color

3000

سیم هوزینگ دوسر پین خورده ماده
کانکتور هوزینگ Housing 1*1

کانکتور هوزینگ Housing 1*1

کانکتور هوزینگ 2.54mm

1

300

PDF کانکتور هوزینگ Housing 1*1
کانکتور هوزینگ Housing 2*1

کانکتور هوزینگ Housing 2*1

کانکتور هوزینگ 2.54mm

2

600

PDF کانکتور هوزینگ Housing 2*1
کانکتور هوزینگ Housing 3*1

کانکتور هوزینگ Housing 3*1

کانکتور هوزینگ 2.54mm

3

900

PDF کانکتور هوزینگ Housing 3*1

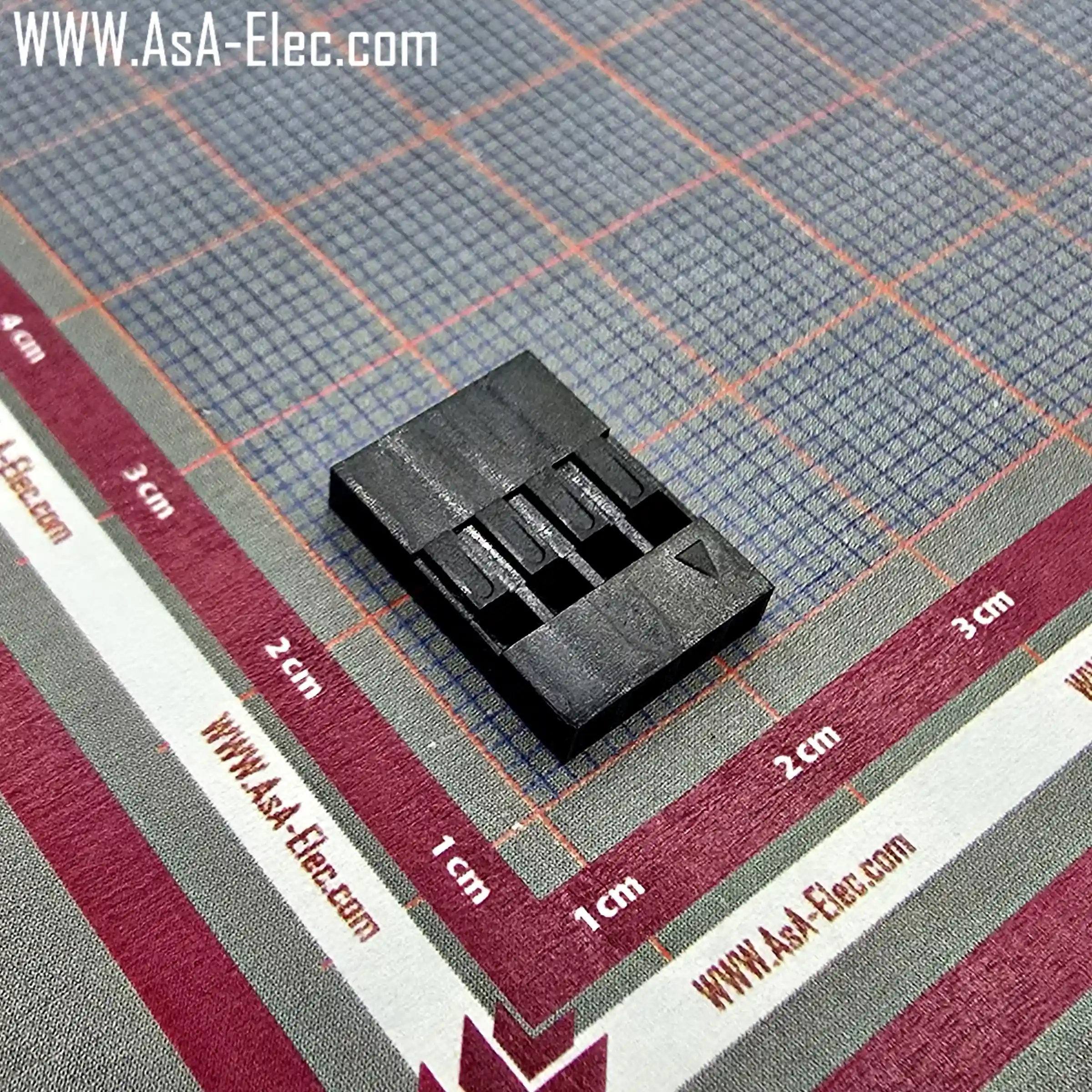

کانکتور هوزینگ Housing 4*1

کانکتور هوزینگ Housing 4*1

کانکتور هوزینگ 2.54mm

4

1200

PDF کانکتور هوزینگ Housing 4*1
کانکتور هوزینگ Housing 5*1

کانکتور هوزینگ Housing 5*1

کانکتور هوزینگ 2.54mm

5

1500

PDF کانکتور هوزینگ Housing 5*1

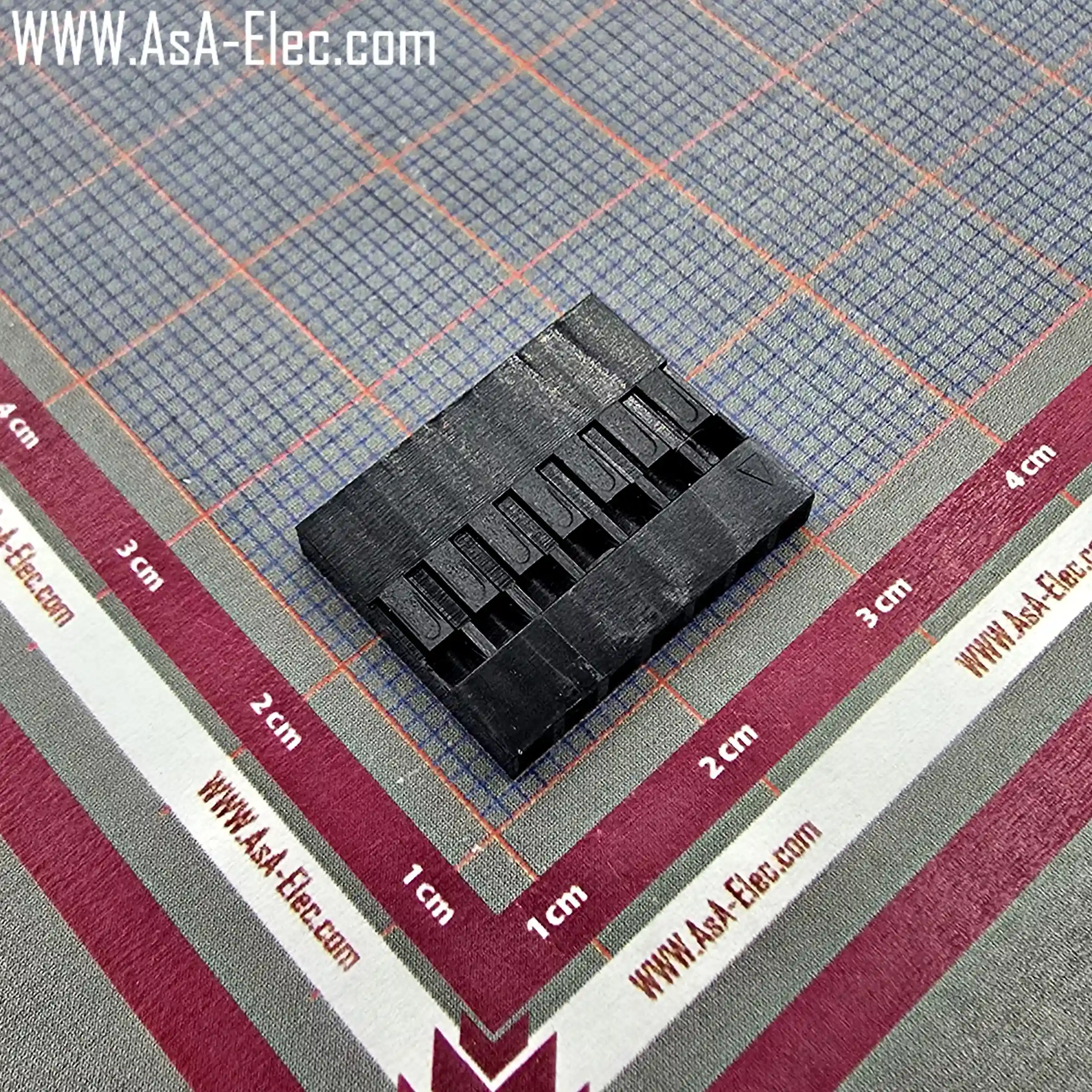

کانکتور هوزینگ Housing 6*1

کانکتور هوزینگ Housing 6*1

کانکتور هوزینگ 2.54mm

6

1800

PDF کانکتور هوزینگ Housing 6*1

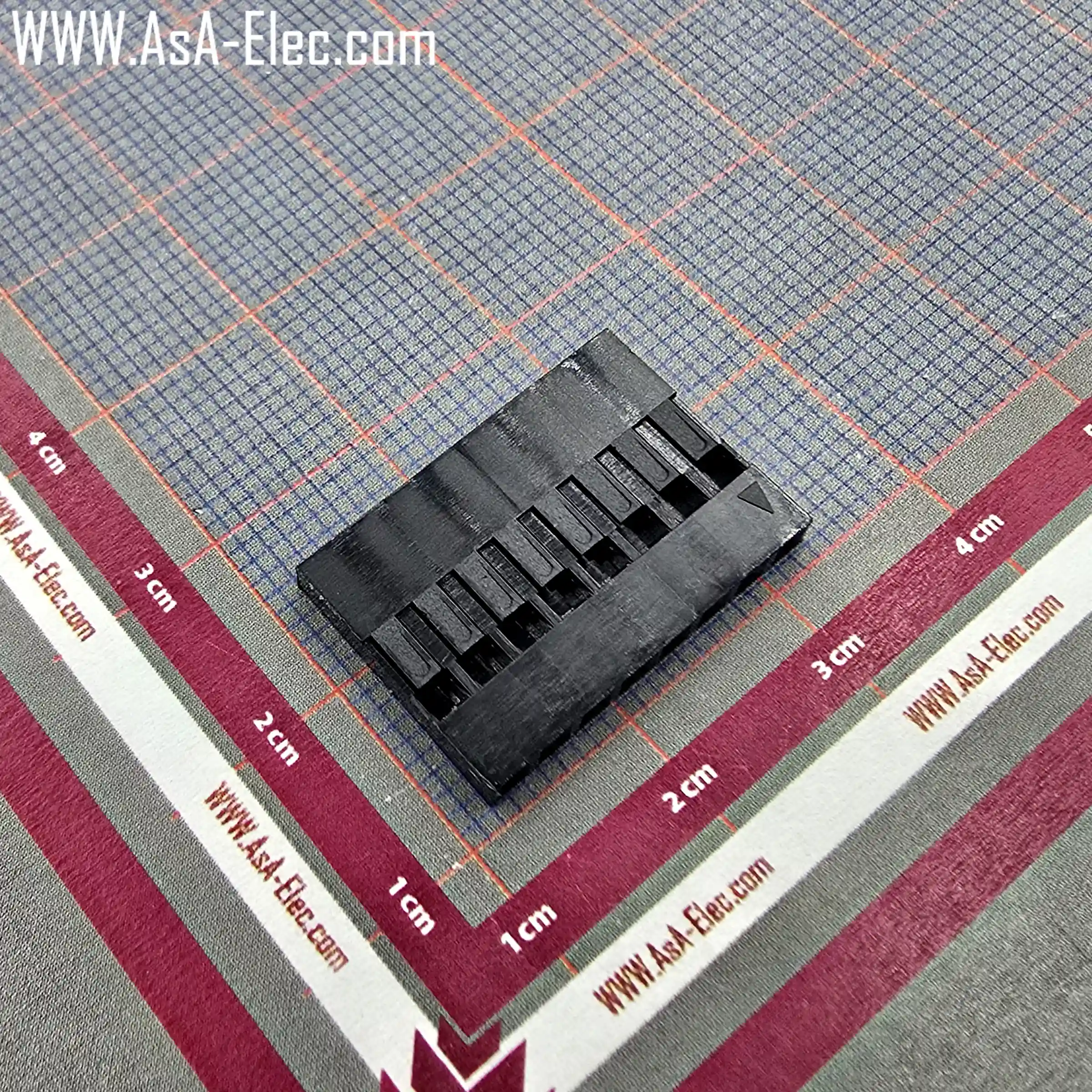

کانکتور هوزینگ Housing 7*1

کانکتور هوزینگ Housing 7*1

کانکتور هوزینگ 2.54mm

7

2100

PDF کانکتور هوزینگ Housing 7*1
کانکتور هوزینگ Housing 8*1

کانکتور هوزینگ Housing 8*1

کانکتور هوزینگ 2.54mm

8

2400

PDF کانکتور هوزینگ Housing 8*1

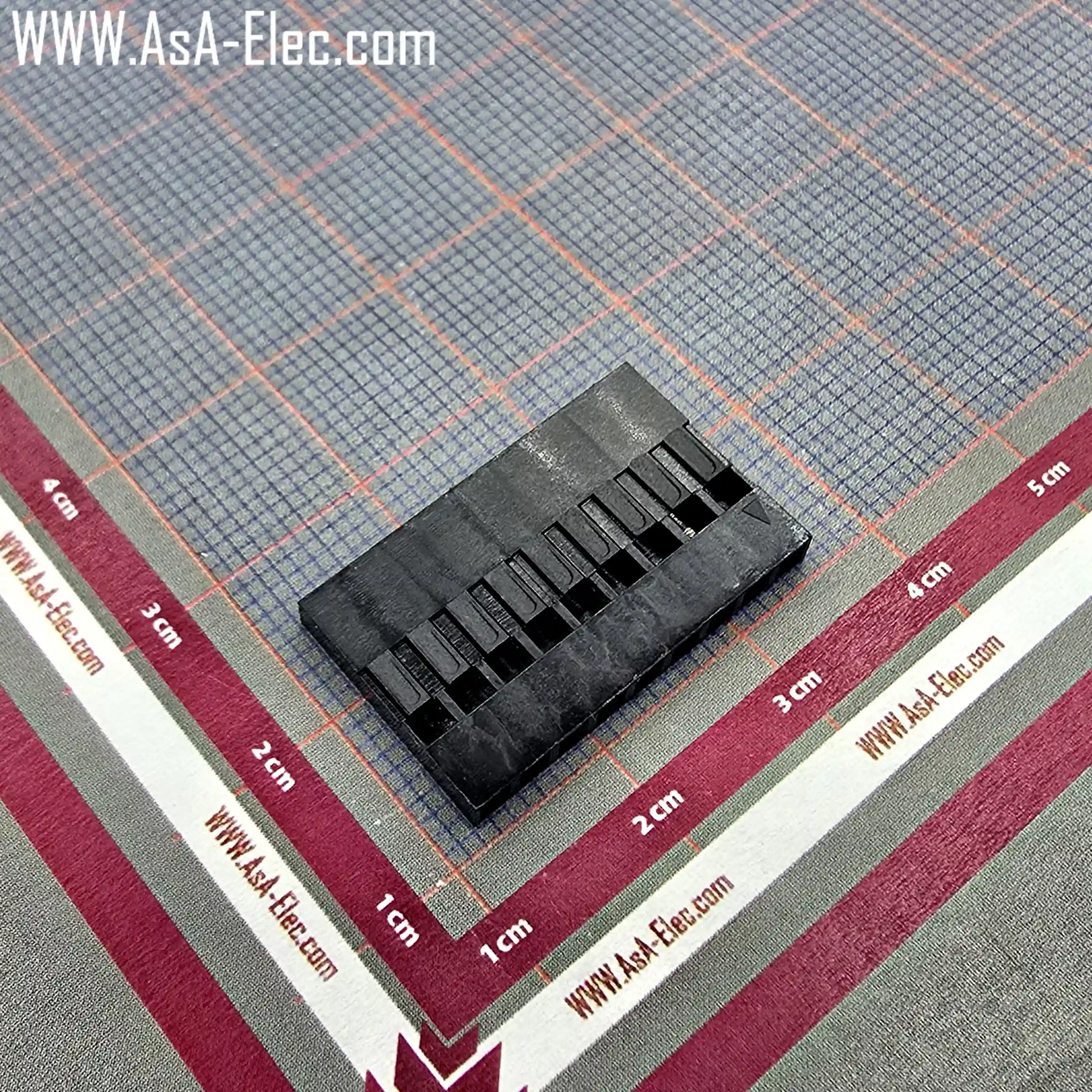

کانکتور هوزینگ Housing 9*1

کانکتور هوزینگ Housing 9*1

کانکتور هوزینگ 2.54mm

9

2700

PDF کانکتور هوزینگ Housing 9*1

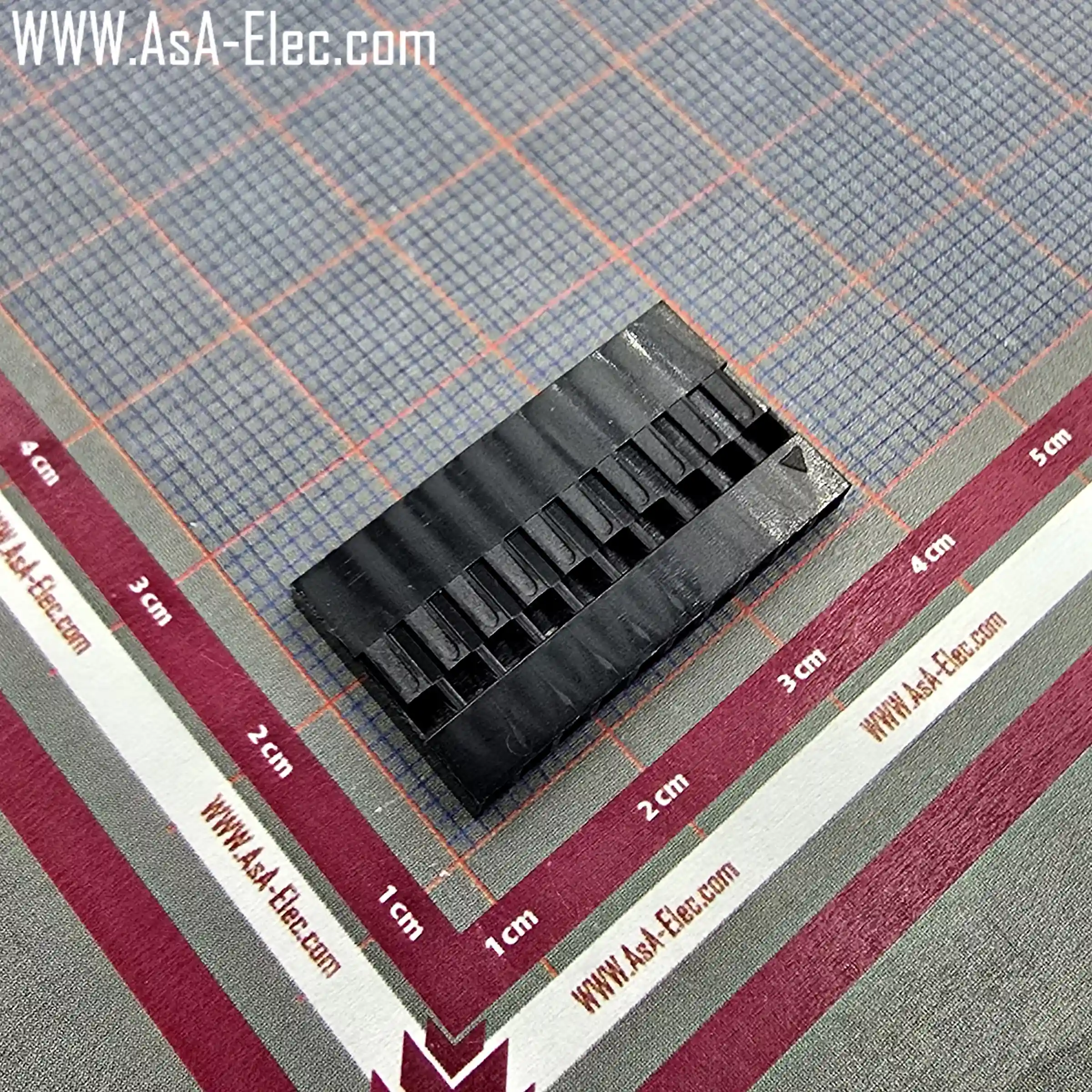

کانکتور هوزینگ Housing 10*1

کانکتور هوزینگ Housing 10*1

کانکتور هوزینگ 2.54mm

10

3000

PDF کانکتور هوزینگ Housing 10*1

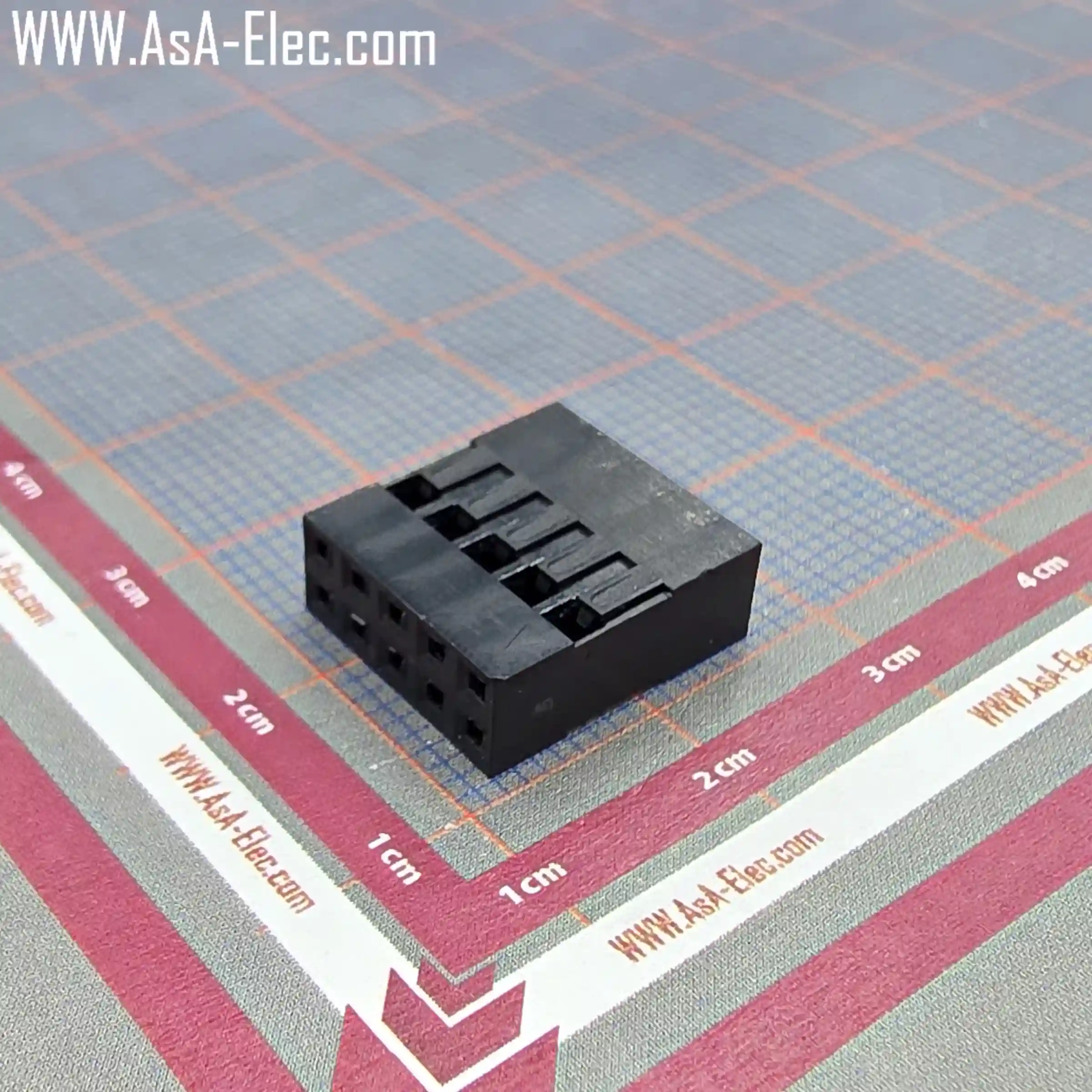

کانکتور هوزینگ Housing 5*2

کانکتور هوزینگ Housing 5*2

هوزینگ 2.54mm

10

3000

کانکتور هوزینگ Housing 5*2
کانکتور هوزینگ Housing 11*1

کانکتور هوزینگ Housing 11*1

هوزینگ 2.54mm

11

3300

کانکتور هوزینگ Housing 11*1
کانکتور هوزینگ Housing 12*1

کانکتور هوزینگ Housing 12*1

کانکتور هوزینگ 2.54mm

12

3600

PDF کانکتور هوزینگ Housing 12*1
کانکتور هوزینگ Housing 13*1

کانکتور هوزینگ Housing 13*1

کانکتور هوزینگ 2.54mm

13

3900

PDF کانکتور هوزینگ Housing 13*1
کانکتور هوزینگ Housing 16*1

کانکتور هوزینگ Housing 16*1

کانکتور هوزینگ 2.54

16

4800

PDF کانکتور هوزینگ Housing 16*1
کانکتور هوزینگ Housing 20*1

کانکتور هوزینگ Housing 20*1

کانکتور هوزینگ 2.54mm

20

6000

PDF کانکتور هوزینگ Housing 20*1

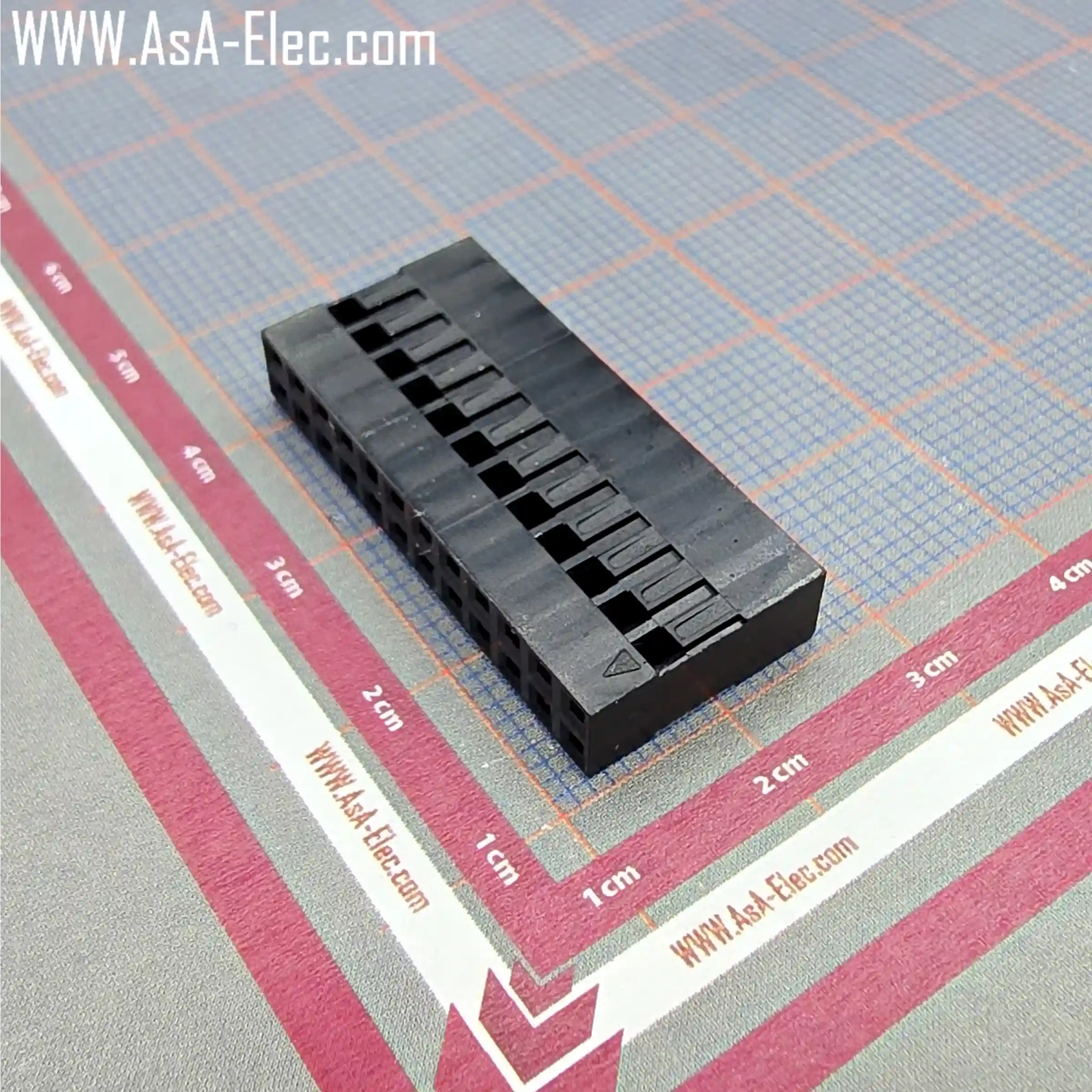

کانکتور هوزینگ Housing 2*12

کانکتور هوزینگ Housing 2*12

کانکتور هوزینگ 2.54mm

24

7200

کانکتور هوزینگ Housing 2*12
کانکتور هوزینگ Housing 20*2 2mm

کانکتور هوزینگ Housing 20*2 2mm

کانکتور هوزینگ 2mm

40

24000

کانکتور هوزینگ Housing 20*2 2mm
کانکتور هوزینگ Housing 20*2

کانکتور هوزینگ Housing 20*2

کانکتور هوزینگ 2.54mm

40

12000

PDF کانکتور هوزینگ Housing 20*2
کانکتور هوزینگ Housing 40*1

کانکتور هوزینگ Housing 40*1

کانکتور هوزینگ 2.54mm

40

12000

PDF کانکتور هوزینگ Housing 40*1
کانکتور هوزینگ Housing 40*2

کانکتور هوزینگ Housing 40*2

کانکتور هوزینگ 2.54mm

80

24000

PDF کانکتور هوزینگ Housing 40*2

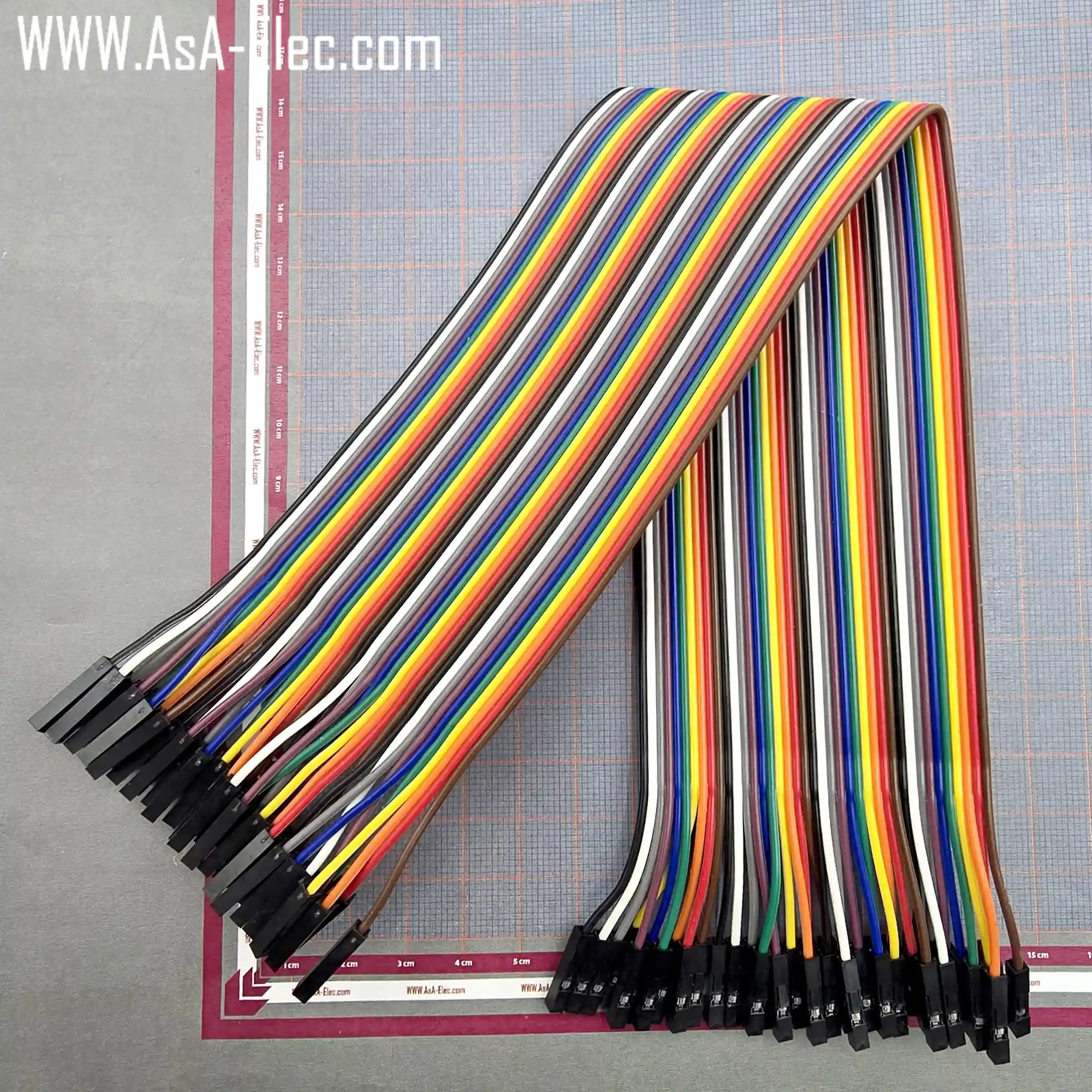

Housing With Wire female-female

Housing With Wire female-female

30cm-80pin

80

55000

Housing With Wire female-female
Housing With Wire female-male

Housing With Wire female-male

30cm-80pin

80

55000

Housing With Wire female-male
Housing With Wire male-male

Housing With Wire male-male

30cm-80pin

80

55000

Housing With Wire male-male

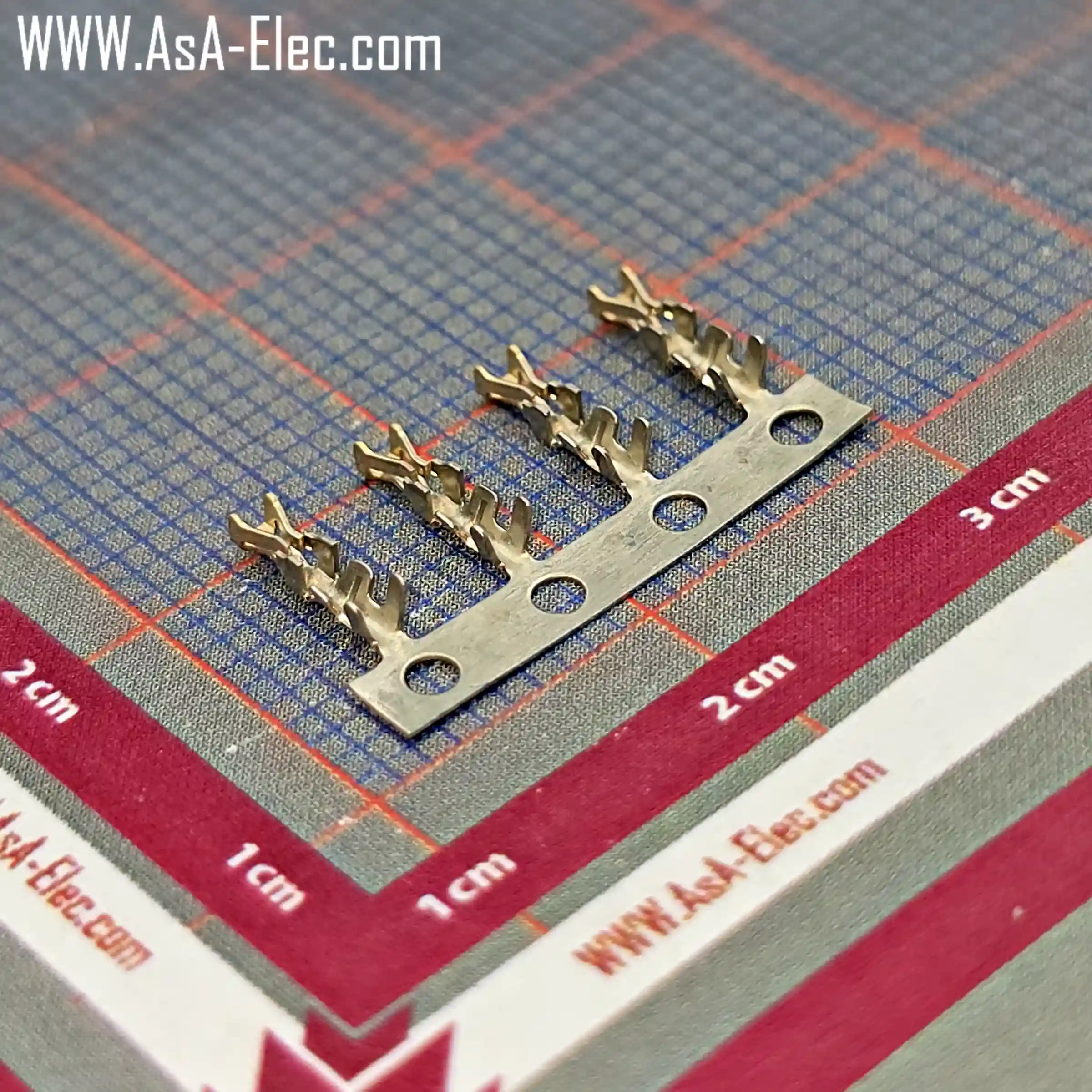

Housing Female Terminal

Housing Female Terminal پین کانکتور هوزینگ ماده

پین :
نقشه فنی:
Housing MALE Terminal

Housing MALE Terminal پین کانکتور هوزینگ نری

پین :
نقشه فنی:
کانکتور هوزینگ Housing 1*1

کانکتور هوزینگ Housing 1*1 کانکتور هوزینگ 2.54mm

پین : 1
نقشه فنی:
کانکتور هوزینگ Housing 2*1

کانکتور هوزینگ Housing 2*1 کانکتور هوزینگ 2.54mm

پین : 2
نقشه فنی:
کانکتور هوزینگ Housing 3*1

کانکتور هوزینگ Housing 3*1 کانکتور هوزینگ 2.54mm

پین : 3
نقشه فنی:
کانکتور هوزینگ Housing 4*1

کانکتور هوزینگ Housing 4*1 کانکتور هوزینگ 2.54mm

پین : 4
نقشه فنی:
کانکتور هوزینگ Housing 5*1

کانکتور هوزینگ Housing 5*1 کانکتور هوزینگ 2.54mm

پین : 5
نقشه فنی:
کانکتور هوزینگ Housing 6*1

کانکتور هوزینگ Housing 6*1 کانکتور هوزینگ 2.54mm

پین : 6
نقشه فنی:
کانکتور هوزینگ Housing 7*1

کانکتور هوزینگ Housing 7*1 کانکتور هوزینگ 2.54mm

پین : 7
نقشه فنی:
کانکتور هوزینگ Housing 8*1

کانکتور هوزینگ Housing 8*1 کانکتور هوزینگ 2.54mm

پین : 8
نقشه فنی:
کانکتور هوزینگ Housing 9*1

کانکتور هوزینگ Housing 9*1 کانکتور هوزینگ 2.54mm

پین : 9
نقشه فنی:
کانکتور هوزینگ Housing 10*1

کانکتور هوزینگ Housing 10*1 کانکتور هوزینگ 2.54mm

پین : 10
نقشه فنی:
کانکتور هوزینگ Housing 12*1

کانکتور هوزینگ Housing 12*1 کانکتور هوزینگ 2.54mm

پین : 12
نقشه فنی:
کانکتور هوزینگ Housing 13*1

کانکتور هوزینگ Housing 13*1 کانکتور هوزینگ 2.54mm

پین : 13
نقشه فنی:
کانکتور هوزینگ Housing 16*1

کانکتور هوزینگ Housing 16*1 کانکتور هوزینگ 2.54

پین : 16
نقشه فنی:
کانکتور هوزینگ Housing 20*1

کانکتور هوزینگ Housing 20*1 کانکتور هوزینگ 2.54mm

پین : 20
نقشه فنی:
کانکتور هوزینگ Housing 2*12

کانکتور هوزینگ Housing 2*12 کانکتور هوزینگ 2.54mm

پین : 24
نقشه فنی:
کانکتور هوزینگ Housing 20*2 2mm

کانکتور هوزینگ Housing 20*2 2mm کانکتور هوزینگ 2mm

پین : 40
نقشه فنی:
کانکتور هوزینگ Housing 20*2

کانکتور هوزینگ Housing 20*2 کانکتور هوزینگ 2.54mm

پین : 40
نقشه فنی:
کانکتور هوزینگ Housing 40*1

کانکتور هوزینگ Housing 40*1 کانکتور هوزینگ 2.54mm

پین : 40
نقشه فنی:
کانکتور هوزینگ Housing 40*2

کانکتور هوزینگ Housing 40*2 کانکتور هوزینگ 2.54mm

پین : 80
نقشه فنی:

معرفی کانکتور هوزینگ (Housing 2.54mm series) یا A2541(RE&RF) Connector 2.54mm Pitch

کانکتور هوزینگ (Housing 2.54mm series) به عنوان جایگزینی برای کانکتورهای TJC8-Y با فاصله گام 2.54mm استفاده می‌شود. این کانکتورها عمدتاً در اتصالات سیم به برد به کار می‌رود و دارای ویژگی‌هایی مانند جنسیت نری و مادگی هستند، از موادی مانند PA66 و برنج با روکش قلع، یا فسفر برنز تولید شده و در تعداد پین‌های 1 تا 80 پین، تک ردیف و دو ردیف، عموما به رنگ مشکی می باشند.

مشخصات فنی محصول

  • بازه تعداد پین‌ها تولید شده از کانکتور: از 1*1 پین تا 2*40 پین
  • مواد : PA66 و برنج با روکش قلع و فسفر برنز
  • کاربرد: انتقال دیتا
  • جنسیت: نر و ماده
  • حداکثر جریان: 3.00A AC، DC
  • حداکثر ولتاژ: 250V AC، DC
  • محدوده دمای قابل استفاده: -25 °C تا +105 °C
  • مقاومت تماس: ≤20mΩ
  • مقاومت عایق: ≥1000mΩ
  • ولتاژ تحمل: 1500V AC/دقیقه
  • سیم قابل استفاده: AWG 28 تا 26
  • ضخامت برد قابل استفاده: 1.6mm

کاربرد محصول

این کانکتور در زمینه‌های مختلفی از جمله لوازم خانگی، دوچرخه‌های برقی، خانه‌های هوشمند، امنیت، سلامتی، بردهای مدار چاپی (PCBA)، خودروهای انرژی نو، حمام‌های هوشمند، برد بورد های آموزشی، کیس های کامپیوتری و . . .  استفاده می‌شود.

مزایا و معایب

مزایا شامل قابلیت انعطاف در تعداد پین‌ها، پشتیبانی از جریان بالا، اتصال تقریبا قابل اطمینان و همچنین نداشتن جهت جا زدن و باریک بودن باعث شده جایگزین مناسبی برای تمامی گام های 2.54 میلی‌متر باشد. علاوه بر این، به دلیل داشتن تنوع در کاربرد، این محصول در صنایع مختلف کاربرد دارد.
از جنبه‌های منفی می‌توان به محدودیت‌های دمایی و ولتاژی اشاره کرد که در استفاده‌های خاص باید در نظر گرفته شوند و همچنین به دلیل نداشتن قفل قابل اعتماد در محیط هایی که کشش و لرزش زیاد است نباید استفاده کرد.
قابلیت اعتماد بالا: طراحی مقاوم و مواد با کیفیت بالا اطمینان از عملکرد قابل اعتماد در محیط‌های مختلف را می‌دهد.
نصب آسان: سیستم بدون قفل مستقیم اتصالات غیر محکم را بدون نیاز به ابزارهای خاص ایجاد می‌کند.
انعطاف‌پذیری: تنوع در تعداد پین‌ها و طراحی ردیف‌ها به کاربران اجازه می‌دهد تا کانکتور را بر اساس نیازهای خاص پروژه انتخاب کنند.

سوالات متداول

فاصله (Pitch) یک کانکتور چیست و چرا مهم است؟
فاصله یا "Pitch" یک کانکتور، فاصله مرکزی بین یک پین تا مرکز پین بعدی است. این معیار بسیار مهم است زیرا اگر فاصله یک سمت کانکتور با نیمه دیگر مطابقت نداشته باشد، قطعات به یکدیگر متصل نخواهند شد. انتخاب فاصله صحیح برای طراحی مدارات یا خرید کانکتورها حیاتی است تا از اشتباهات ناشی از ناسازگاری‌ها جلوگیری شود.

کانکتورهای هوزینگ 2.54mm برای چه محیط‌هایی مناسب هستند؟
کانکتورهای با فاصله 2.54mm به دلیل ساختار غیر محکم و مقاومت بالا در محیط‌هایی با ارتعاشات زیاد مناسب نیستند. این نوع کانکتورها به طور خاص برای استفاده در محیط‌هایی طراحی شده‌اند که نیاز به اتصالات محکم و قابل اعتماد ندارند.

آیا این محصول دارای گواهینامه‌های استاندارد است؟
بله، این محصول دارای گواهینامه‌های UL, SGS, MSDS, CE, ISO9001, ROHS, REACH, CQC, TUV, PAHS, PFOS, و PFOA است، که نشان دهنده تایید کیفیت و ایمنی آن در سطح بین‌المللی است.

×
