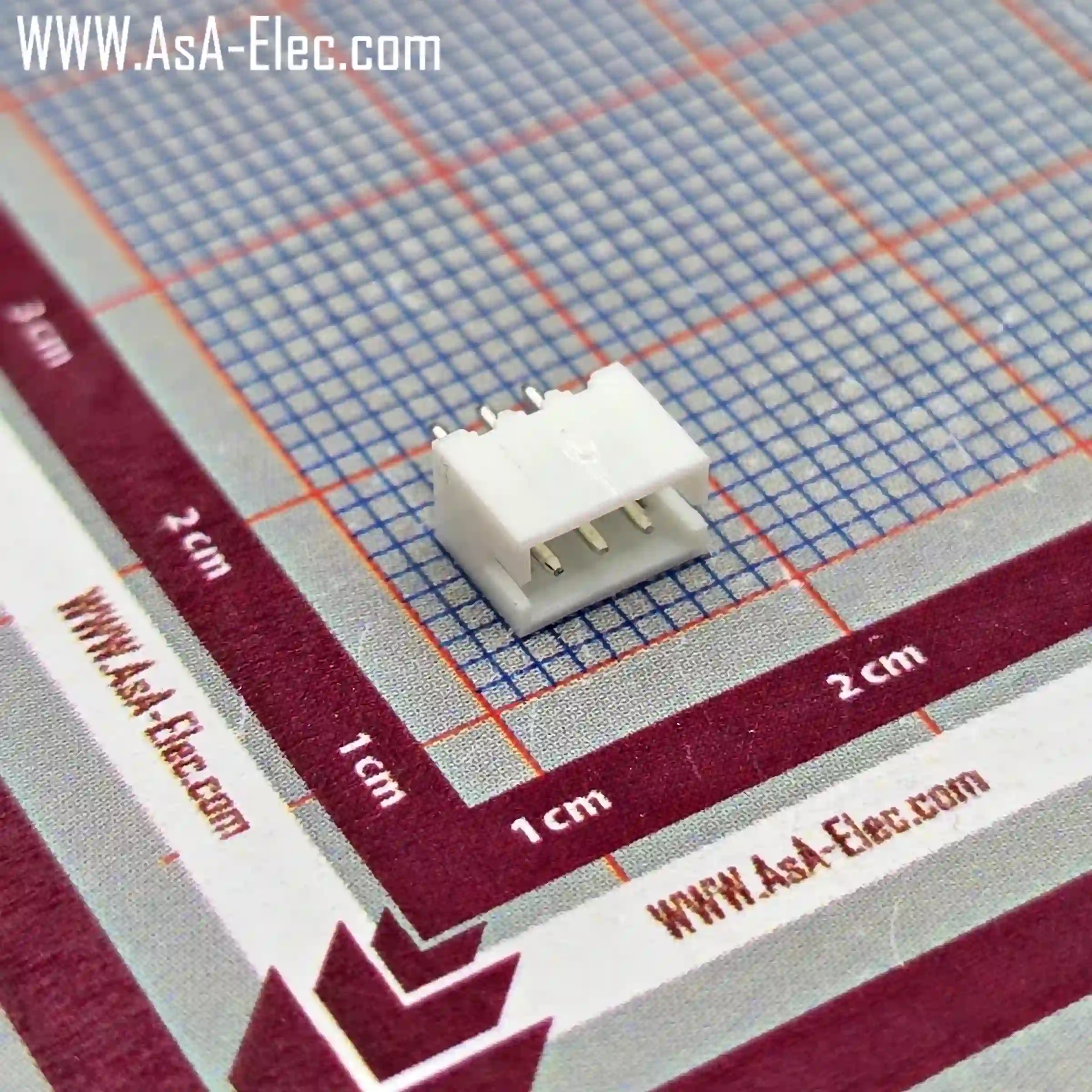

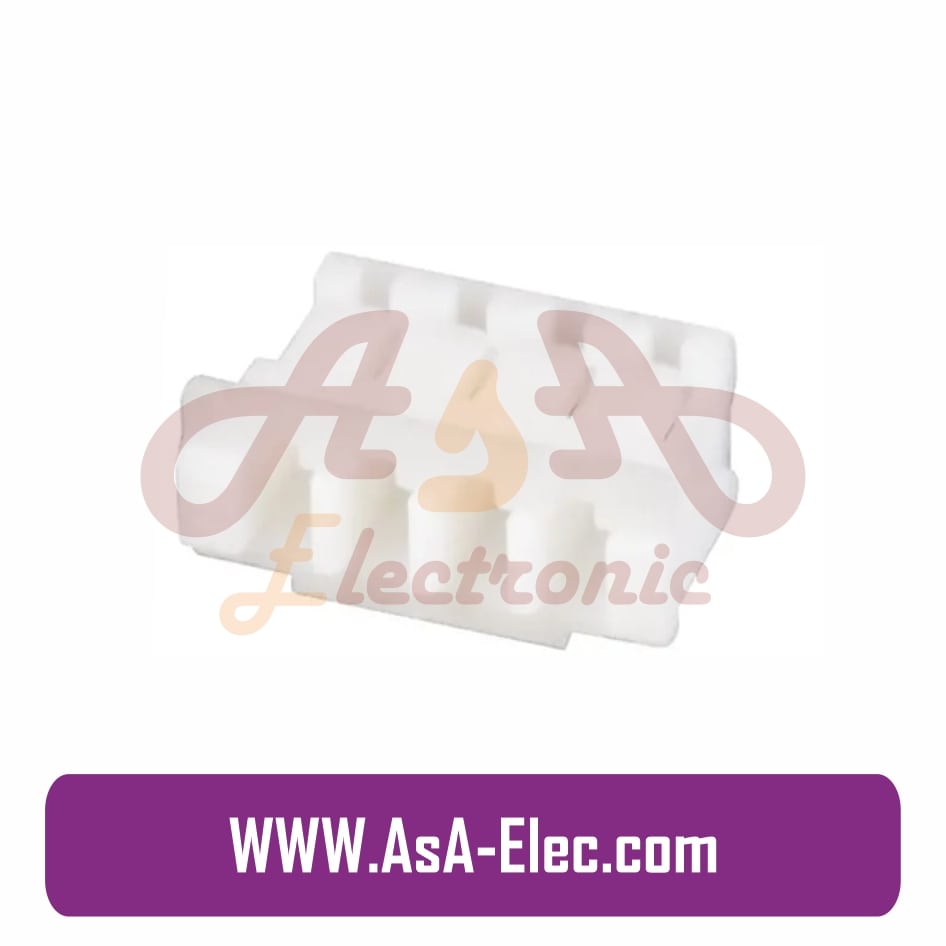

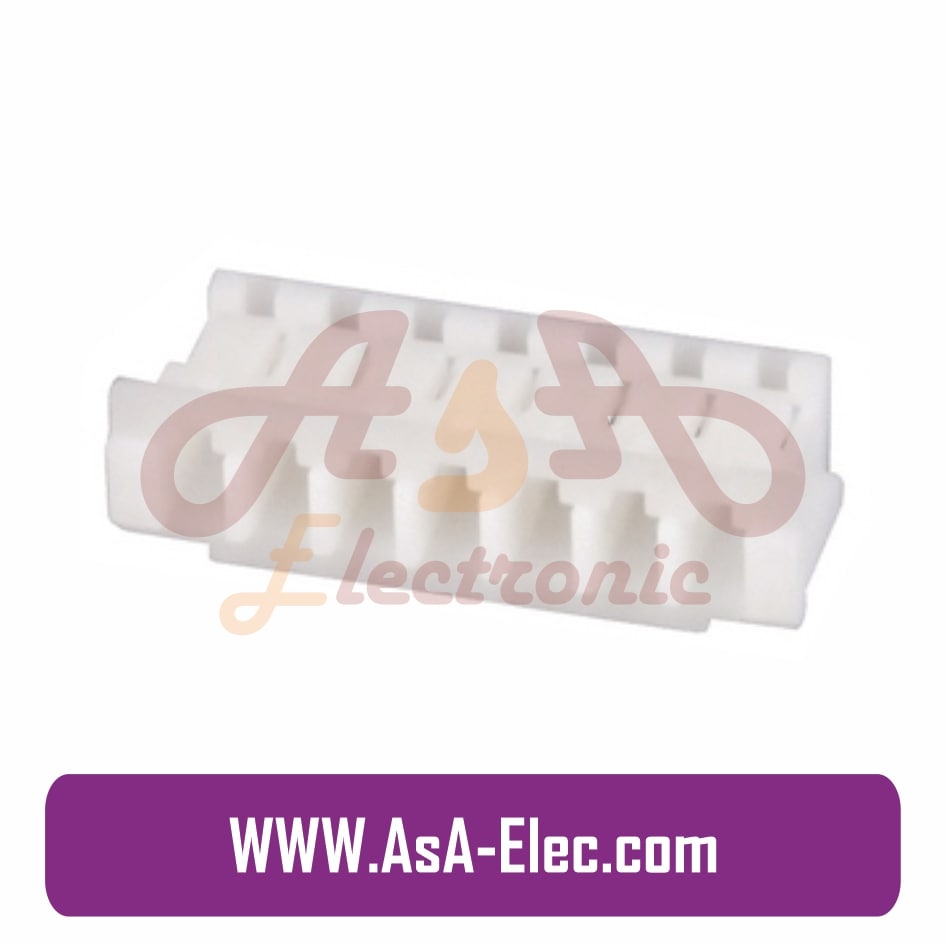

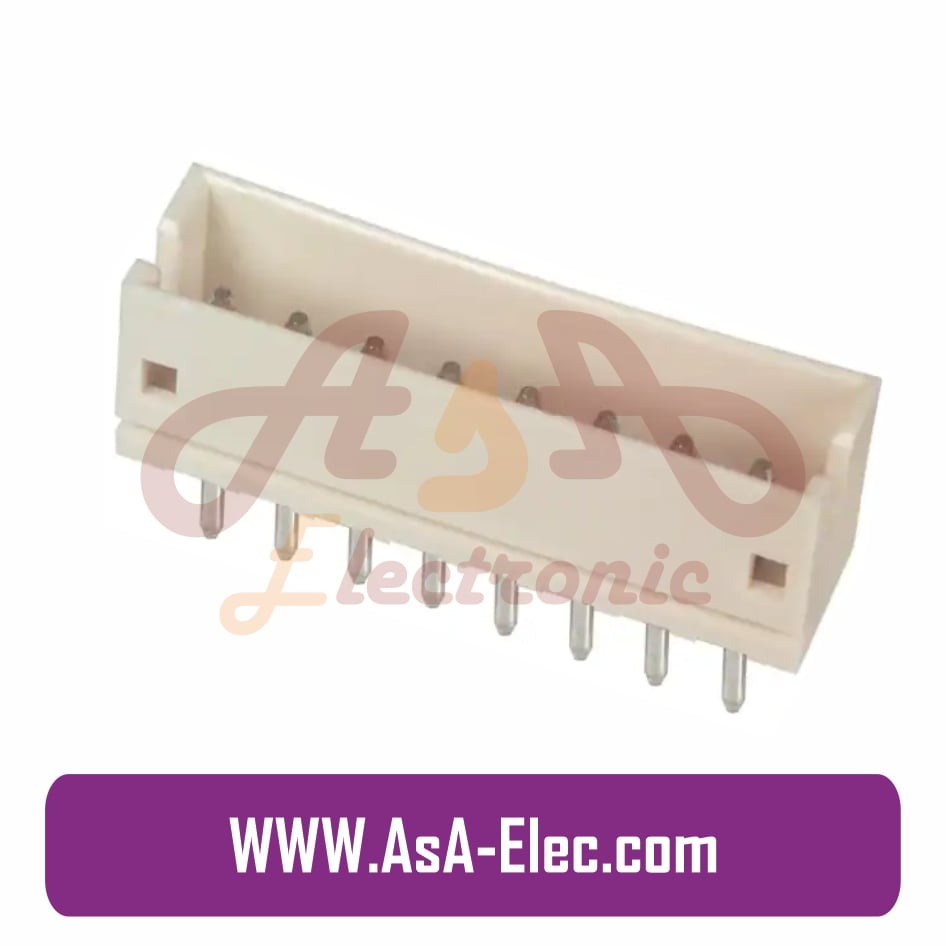

معرفی محصول wire to board pitch 1.5 mm ZH series

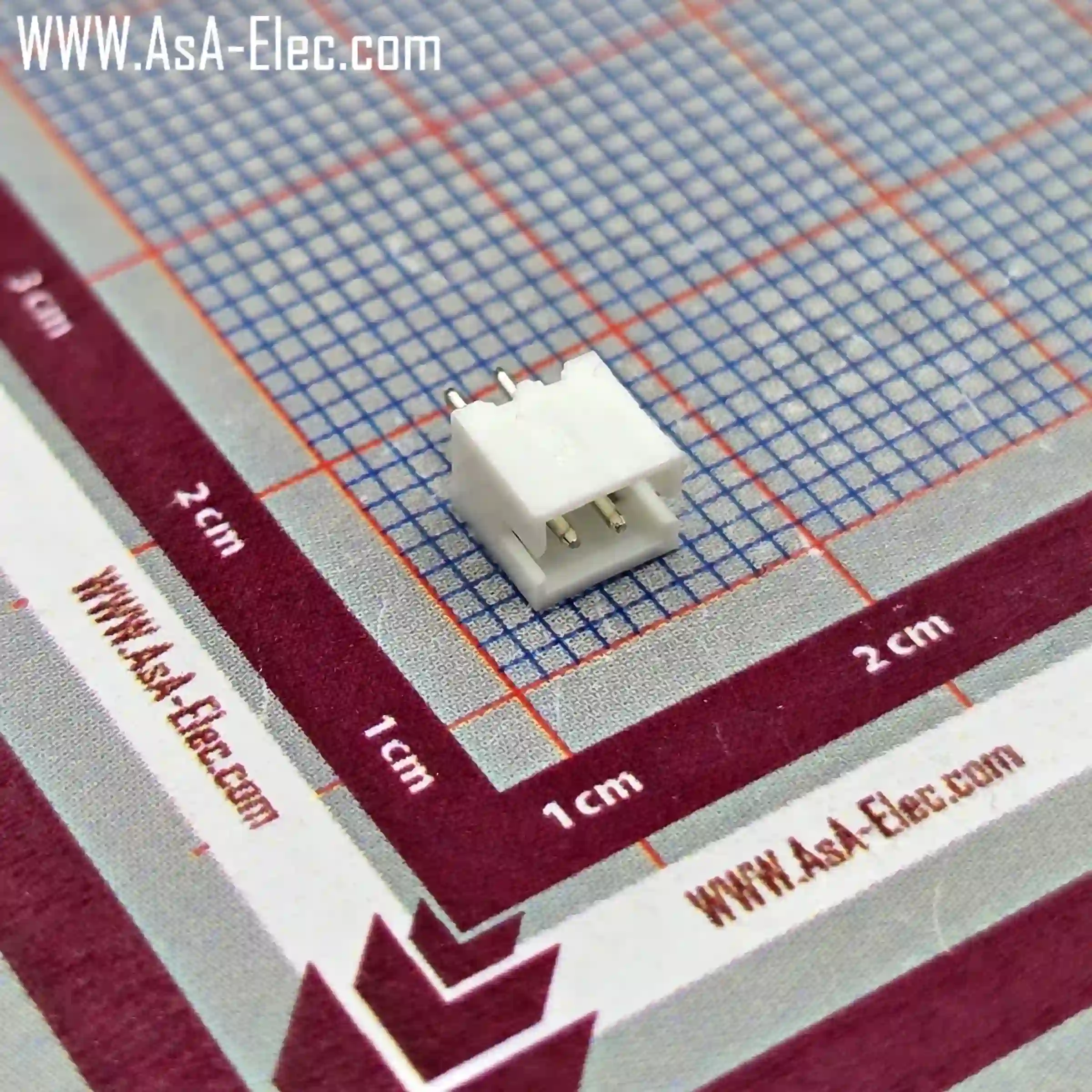

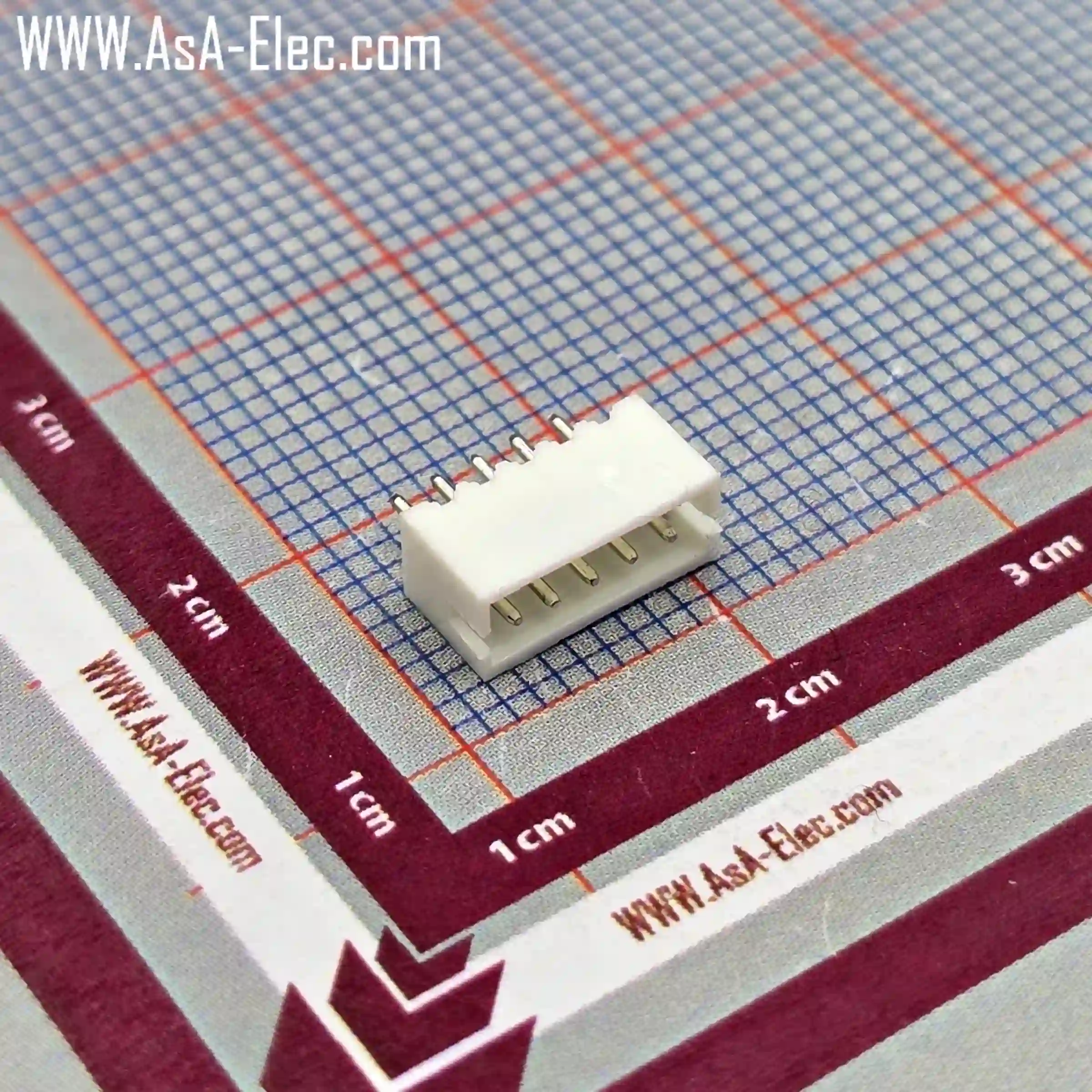

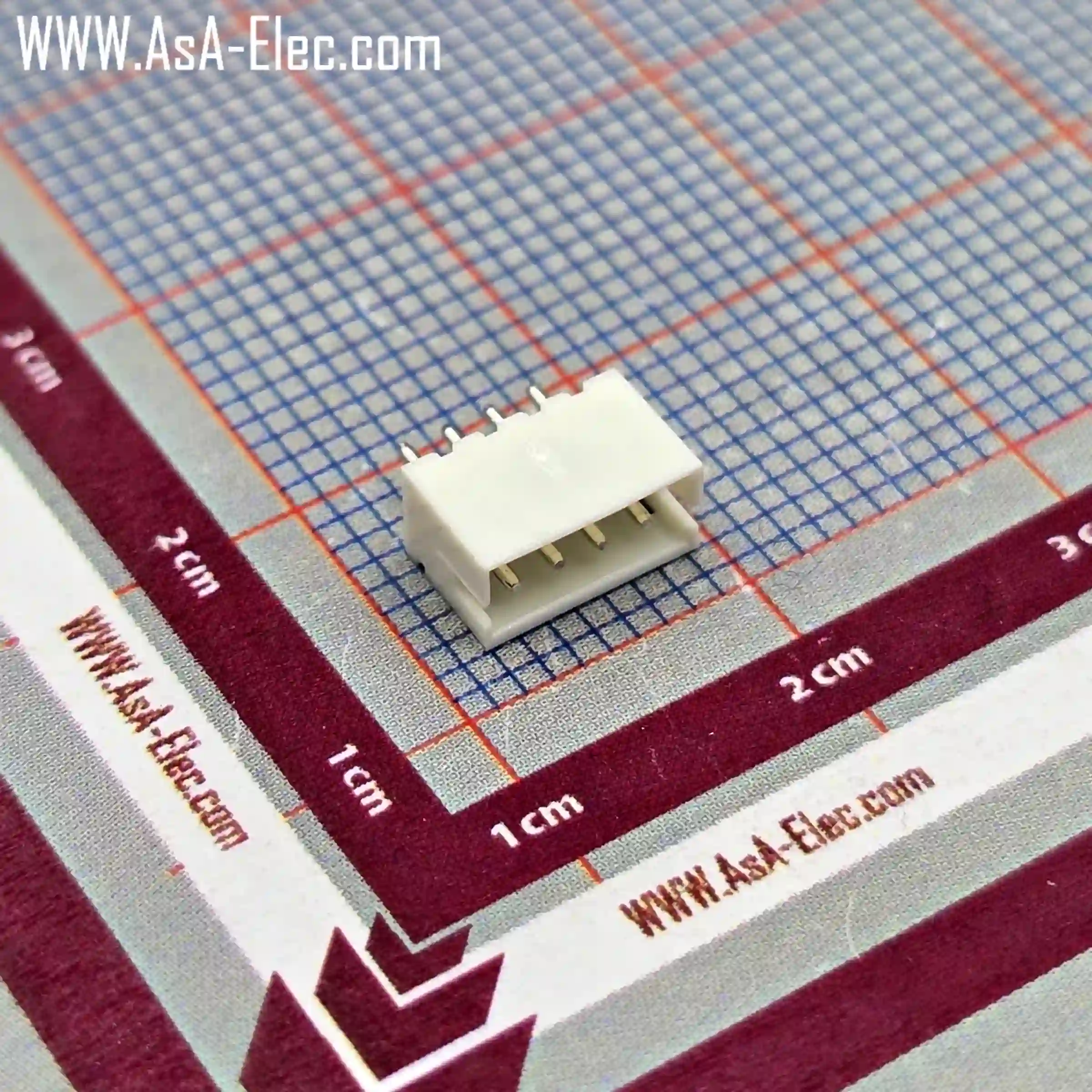

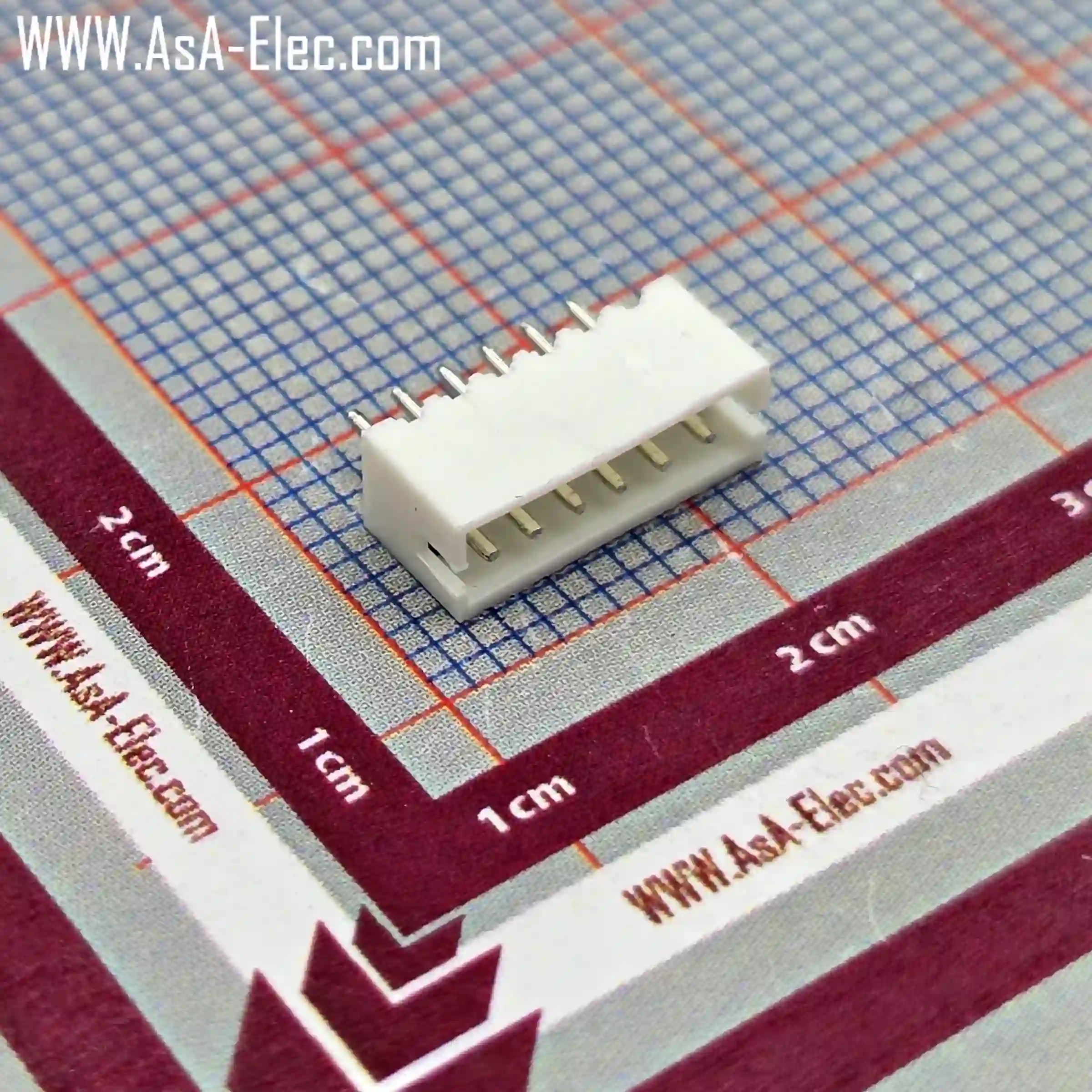

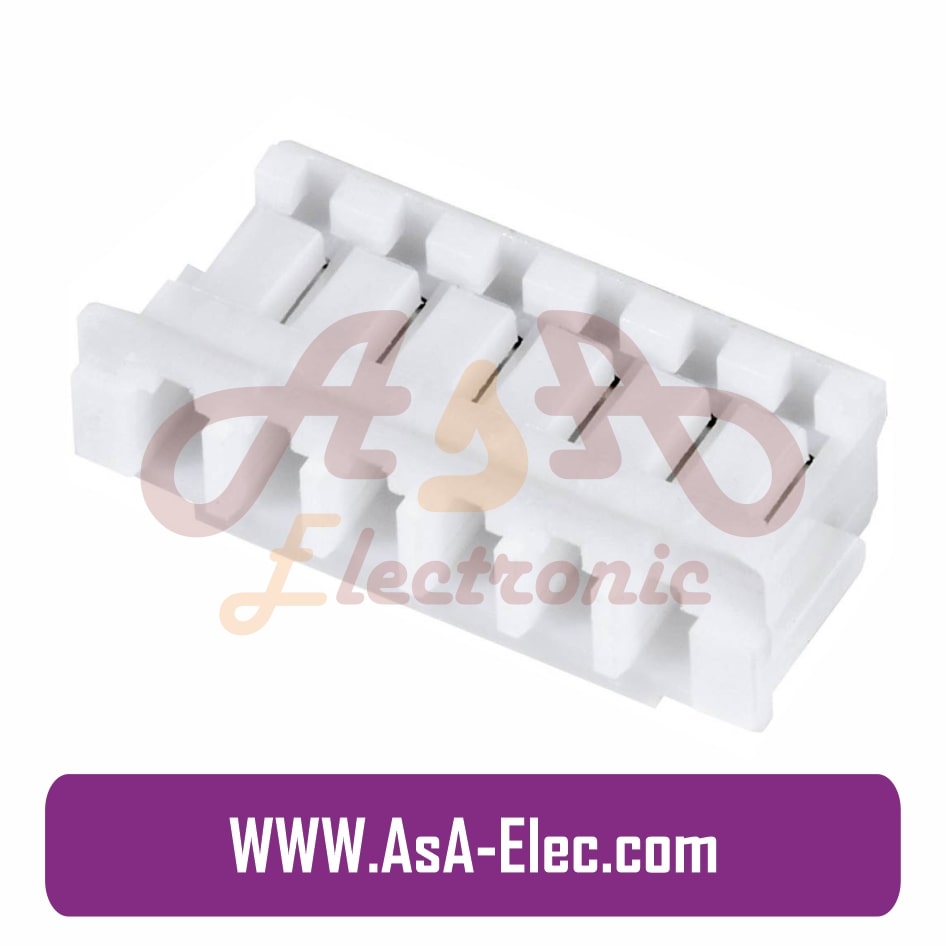

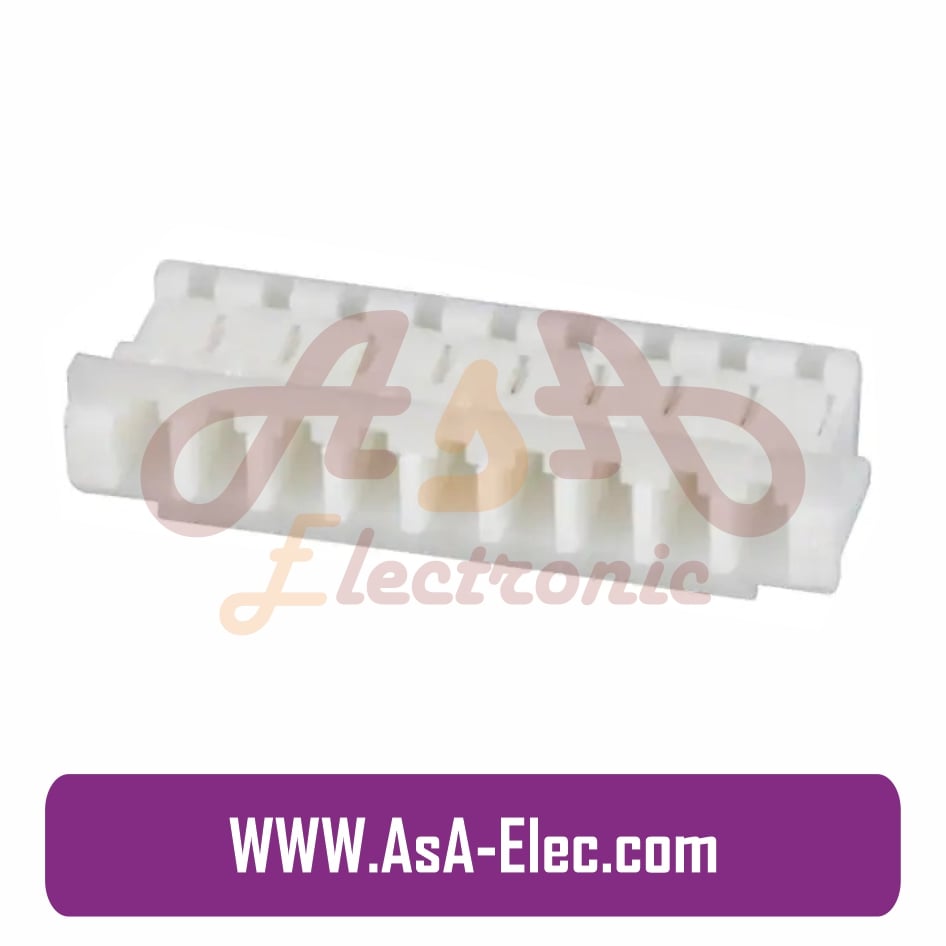

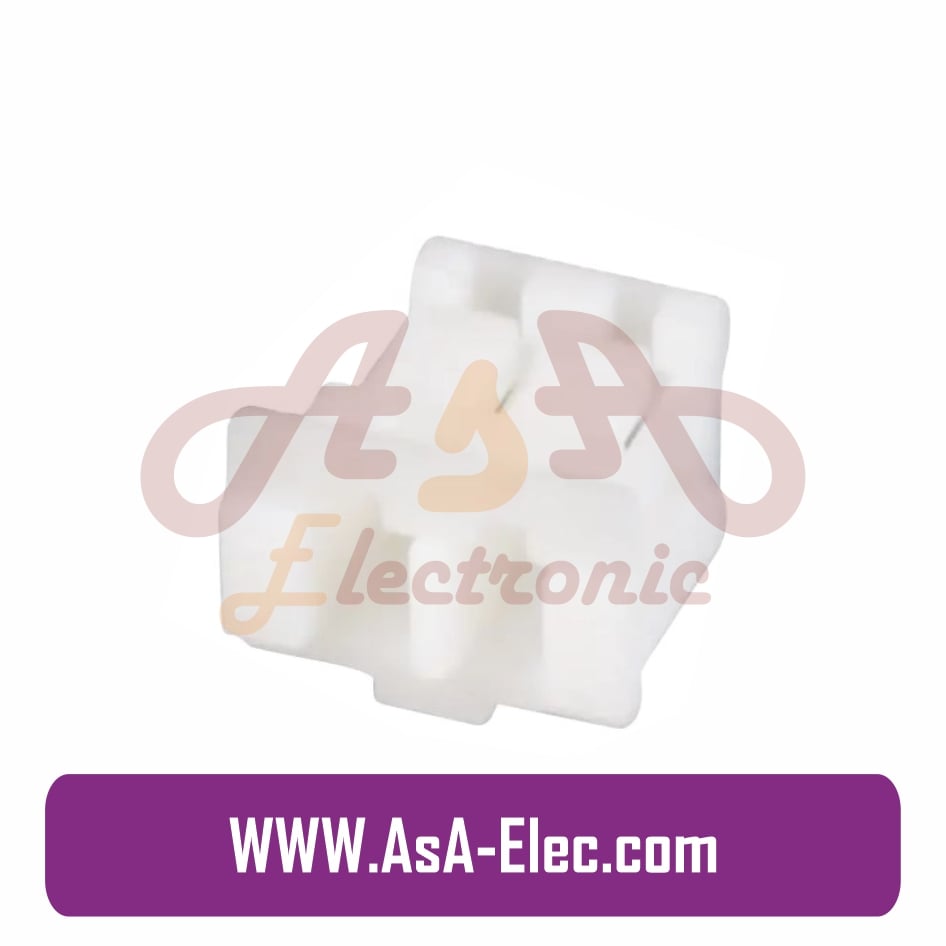

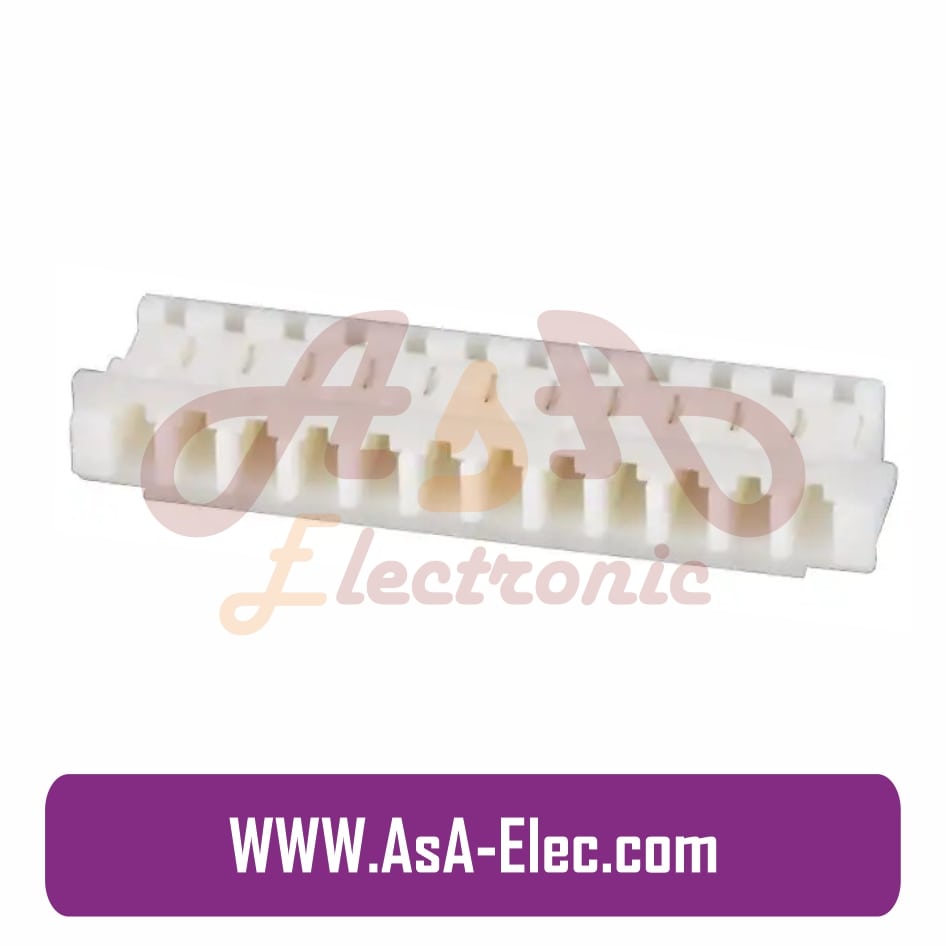

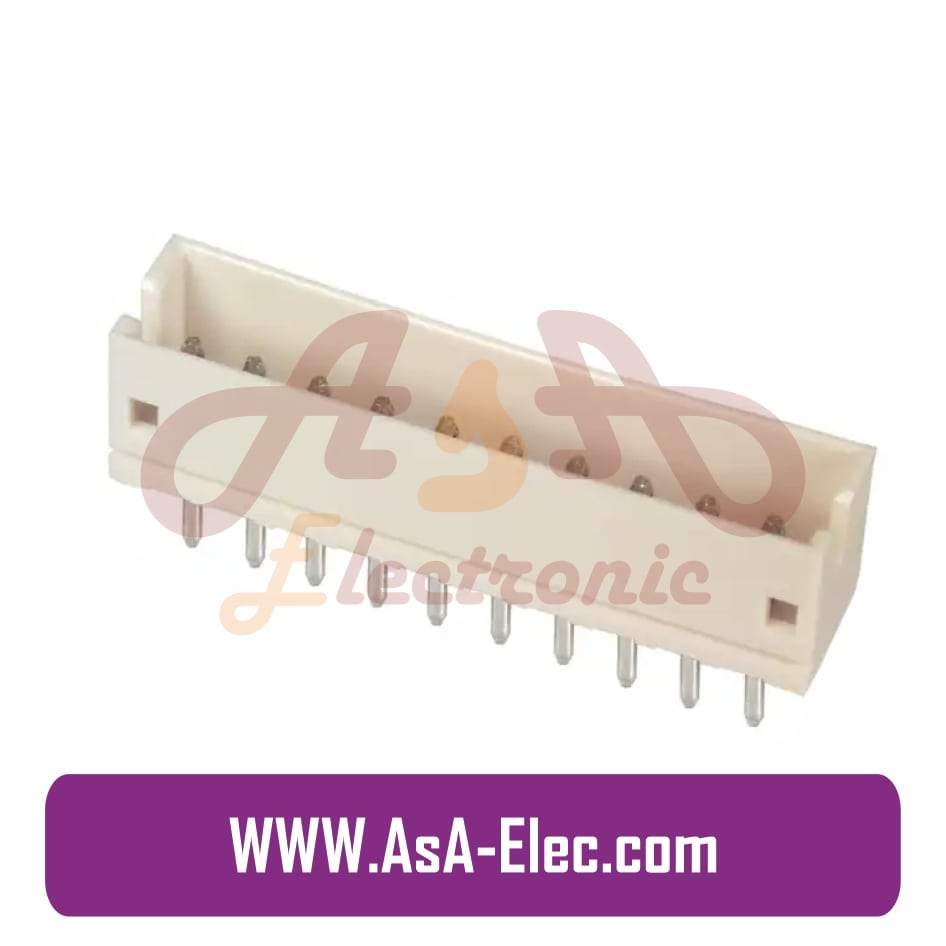

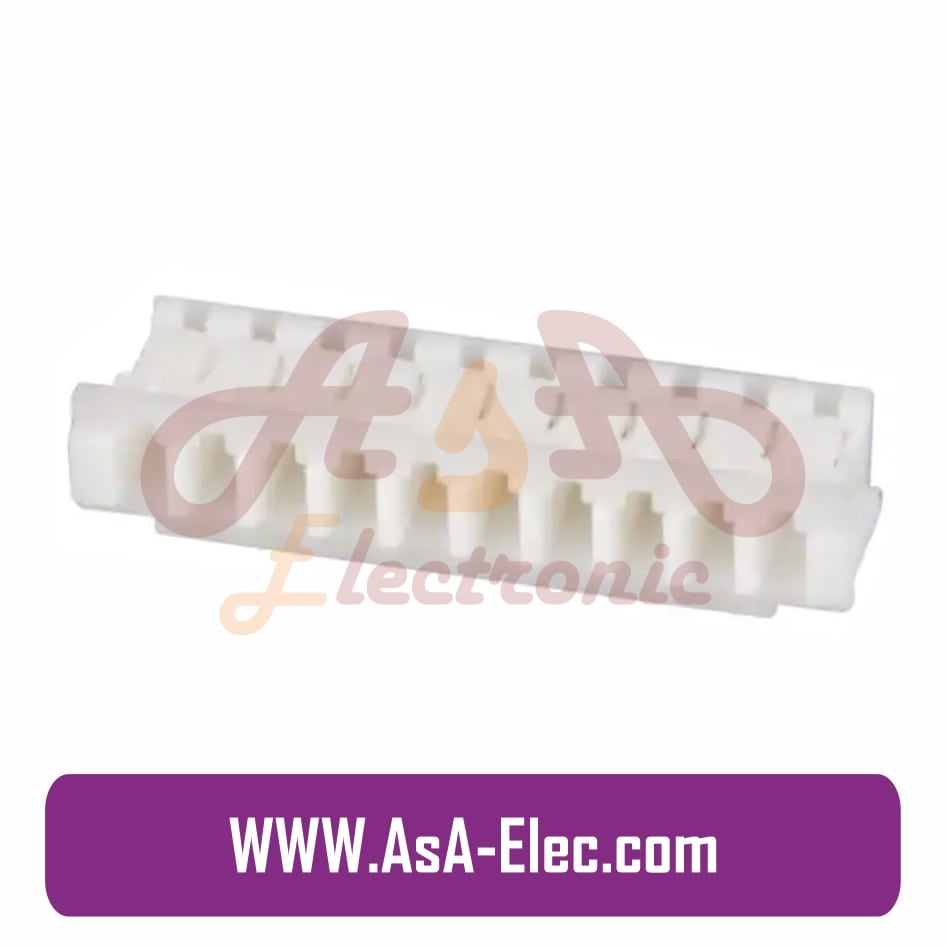

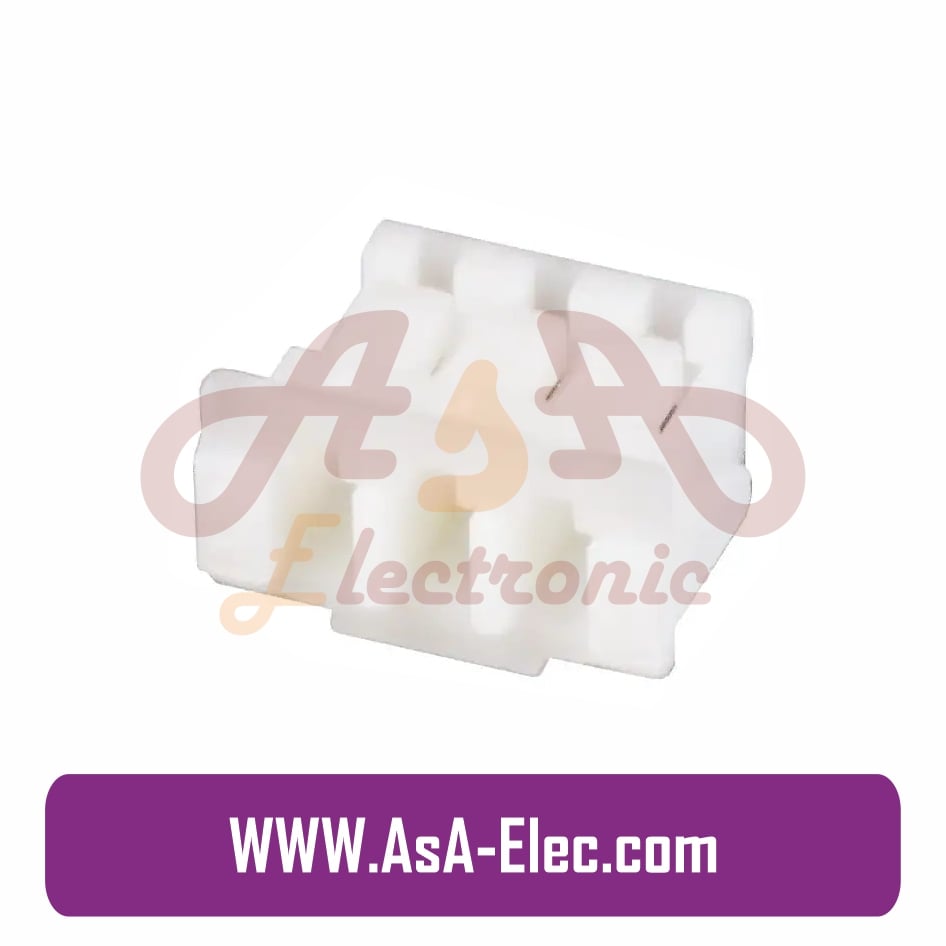

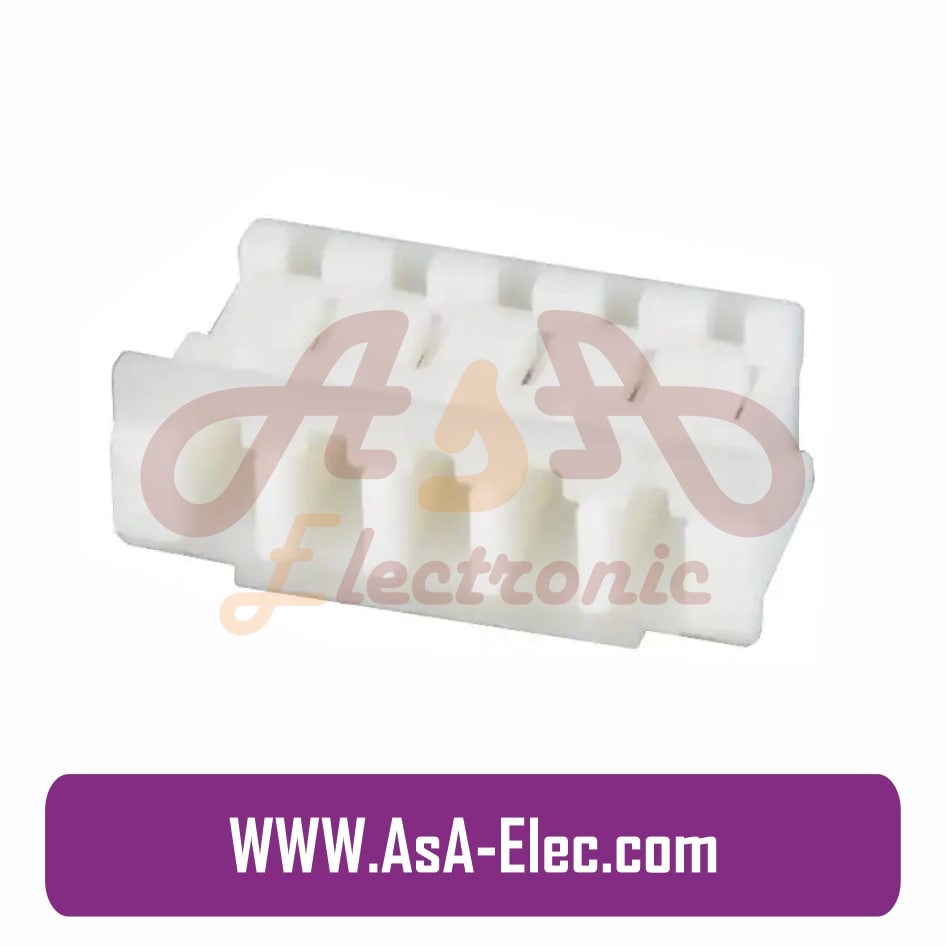

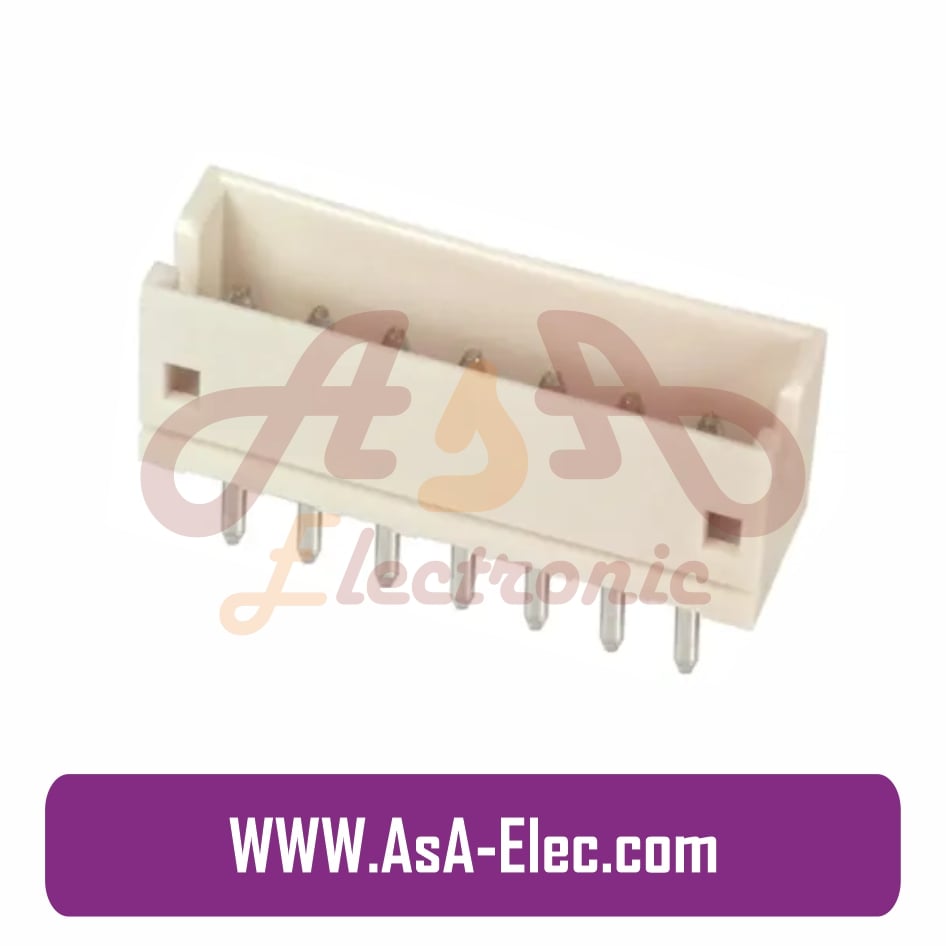

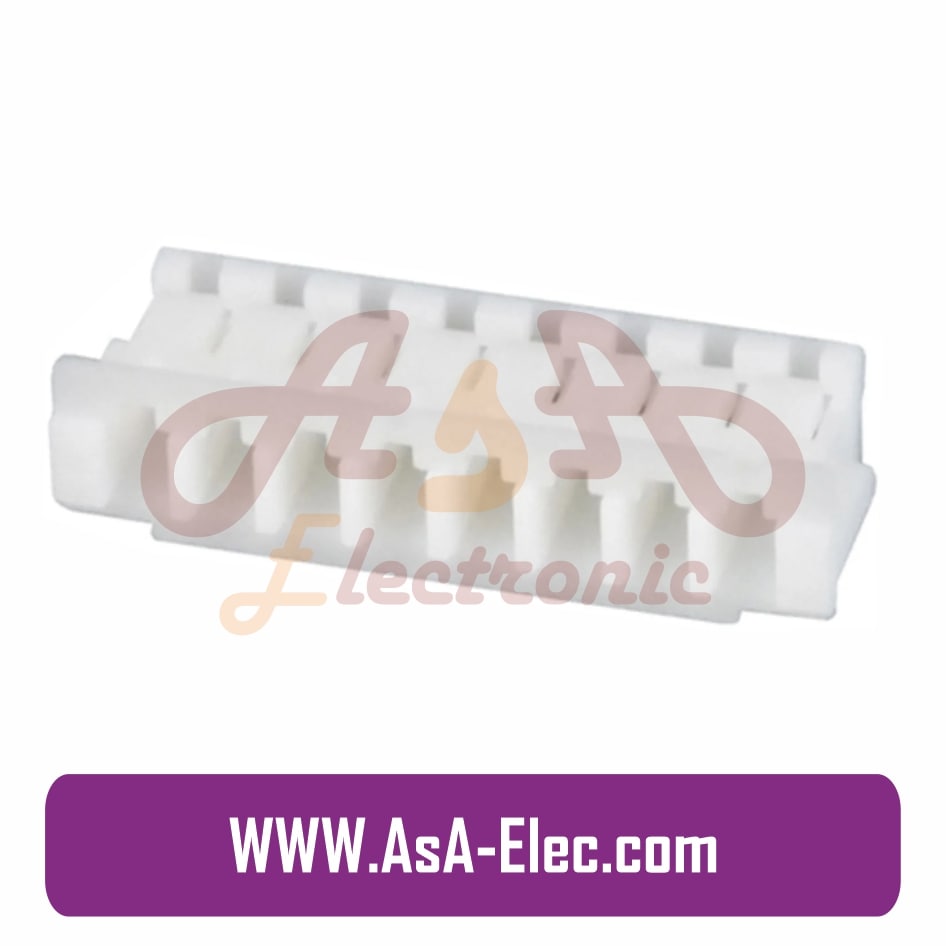

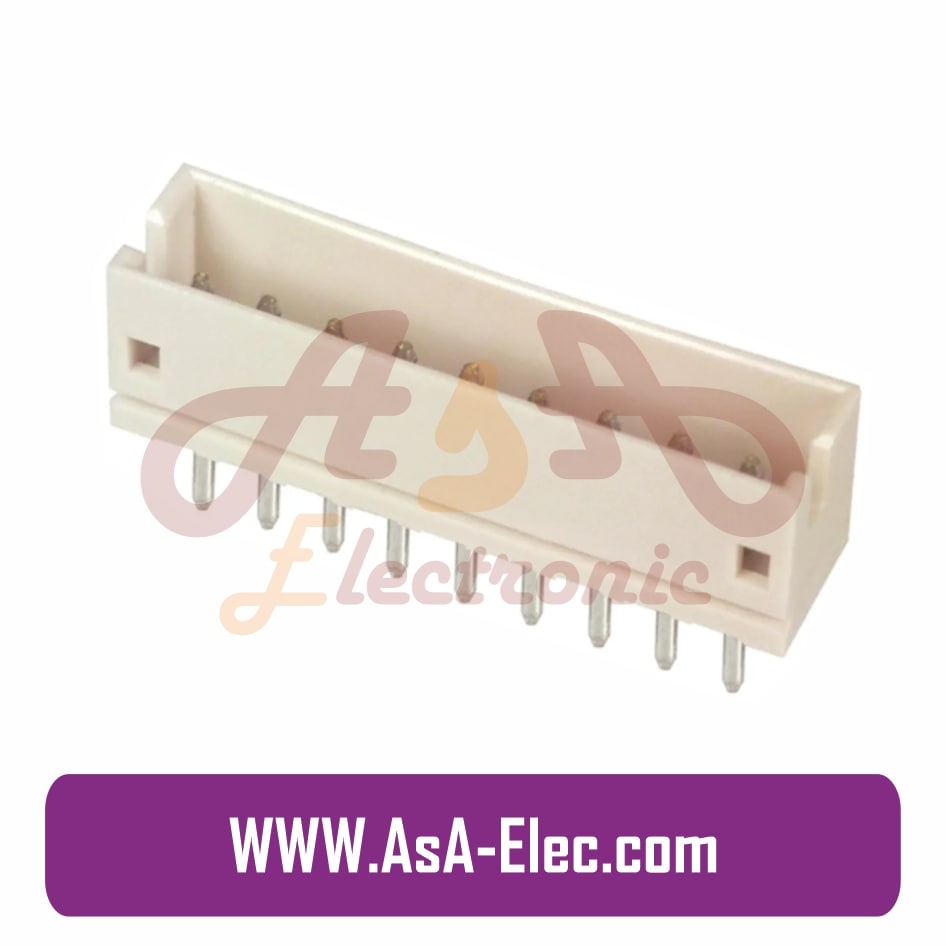

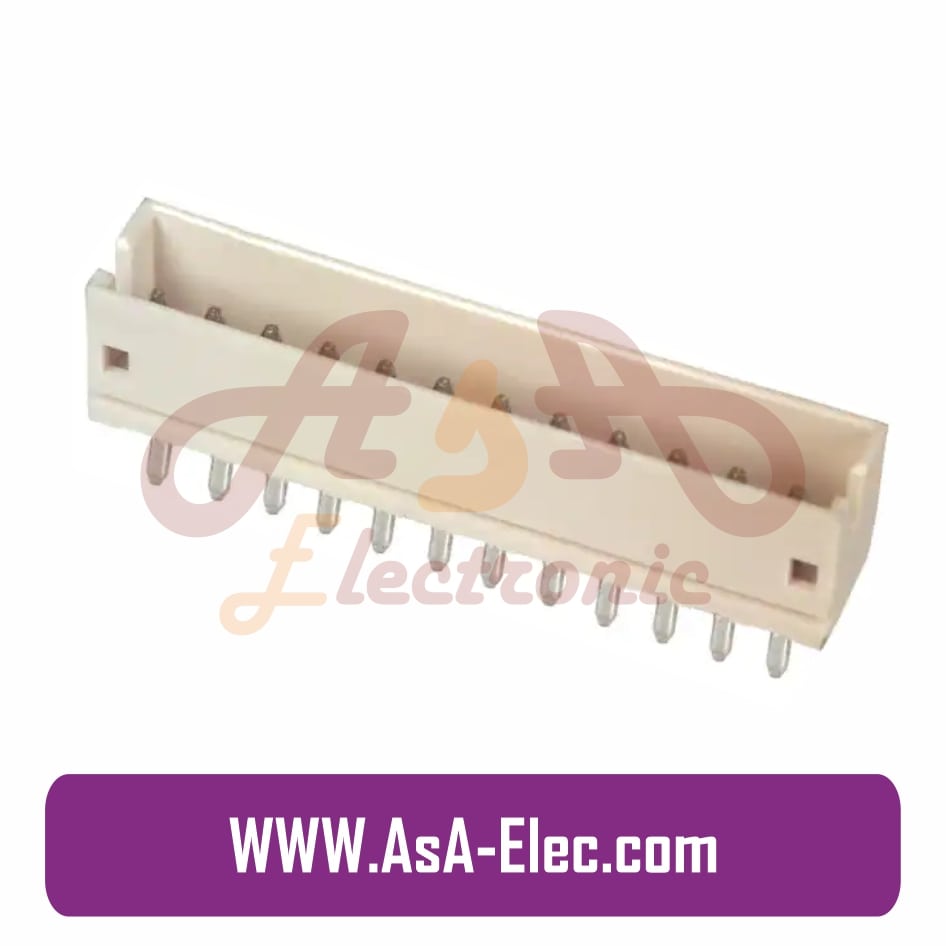

کانکتور wire to board pitch 1.5 mm ZH series با فاصله ۱.۵ میلیمتر بین پین‌ها، که با اسم های بین المللی ZH و یا A1501 نیز شناخته می شود، محصولی است که در انواع اتصالات سیم به برد و سیم به سیم به کار می‌رود. این کانکتورها برای ایجاد اتصال الکتریکی سریع و قابل اعتماد طراحی شده‌اند و بدون نیاز به استفاده از سیم‌پیچی در اتصالات یا کلمپ مورد استفاده قرار می‌گیرند.
این محصول با طراحی جمع و جور و متناسب با انواع محیط‌های کاری عرضه می‌شود. کانکتورها در مدل‌های کاملاً عایق‌بندی شده یا بدون عایق موجود هستند و در طیف گسترده‌ای از اندازه‌های سیم قابل تهیه‌اند. طراحی این کانکتورها به گونه‌ای است که از خطا در هنگام اتصال جلوگیری می‌کند و قابلیت نصب در موقعیت‌های مختلفی دارد که به انعطاف‌پذیری طراحی کمک می‌کند.
از دیگر ویژگی‌های این محصول، قابلیت سازگاری با سایر کانکتورهای سری ZM است که امکان تعویض و جایگزینی آسان بین محصولات مختلف را فراهم می‌آورد. علاوه بر این، قطعات این کانکتور از مواد با کیفیت بالا و مقاوم در برابر شرایط مختلف محیطی ساخته شده‌اند که عمر طولانی محصول را تضمین می‌کند.
این محصول برای استفاده در دامنه‌ی گسترده‌ای از کاربردها از جمله در دستگاه‌های الکترونیکی مصرفی، تجهیزات پزشکی و دستگاه‌های خانگی مناسب است و به دلیل ویژگی‌های ایمنی مطلوب، در مقابل شوک الکتریکی و حرارت مقاوم است.
مشخصات فنی و ویژگی‌های محصول
- فاصله پین: 1.5 میلیمتر
- تعداد بازه پین ها: از 2 تا 16 پین
- مواد: برنج
- مقاومت عایق: 20 مگا اهم
- جریان نامی: 1.00 آمپر (برای AWG#26 تا #32)
- ولتاژ نامی: 50 ولت
- دامنه دمایی: از -25 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
- مقاومت تماس: حداکثر 20 میلی‌اهم
- ولتاژ تحمل: 500 ولت AC در دقیقه
- قابلیت استفاده با سیم‌های AWG #32 تا #26 و ضخامت برد PC از 0.6 تا 1.2 میلیمتر و 1.6 میلیمتر
کاربرد محصول
کانکتور ZH و یا A1501 در دستگاه‌ها و تجهیزات مختلف الکترونیکی مانند سیستم‌های ارتباطی، دستگاه‌های پزشکی و سایر تجهیزات الکترونیکی کوچک که نیاز به اتصالات مطمئن دارند، استفاده می‌شود.
مزایا و امکانات و معایب
مزایا و امکانات
- طراحی جمع و جور و کم‌حجم: کانکتور ZH و یا A1501 بسیار مناسب برای استفاده در دستگاه‌هایی با فضای محدود است، زیرا به دلیل طراحی کم حجم خود، فضای کمتری را اشغال می‌کند.
- قابلیت اتصال مطمئن: این کانکتور دارای طراحی قفل‌دار است که حتی در شرایط تکان‌های شدید یا ویبره هم اتصال مطمئنی را حفظ می‌کند.
- سازگاری با سایر کانکتورها: ZH و یا A1501 با دیگر کانکتورهای سری ZM سازگار است، که امکان تعویض آسان و جایگزینی بین محصولات مختلف را فراهم می‌آورد.
- گزینه‌های مختلف برای نصب: این کانکتورها در مدل‌های مختلفی مانند نصب عمودی و افقی، و همچنین با قابلیت نصب سطحی (SMD) عرضه می‌شوند، که انعطاف‌پذیری طراحی را افزایش می‌دهد.
- مقاومت در برابر شرایط محیطی: با توجه به مواد استفاده شده در ساخت، این کانکتور در برابر دماهای متغیر و عوامل محیطی مانند رطوبت و گرد و غبار مقاوم است.
معایب
- محدودیت در تعداد پین‌ها: با اینکه ZH و یا A1501 در مدل‌هایی با 12 پین عرضه می‌شود، برای برخی کاربردهای که نیازمند تعداد پین‌های بیشتری هستند، ممکن است کافی نباشد.
- ممکن است نیاز به سفارشی‌سازی داشته باشد: برای برخی کاربردهای خاص ممکن است نیاز به تغییراتی در طراحی یا ترتیب سیم بندی محصول باشد که می‌تواند هزینه‌های اضافی به همراه داشته باشد.
- ابزار پرس این پین ها سر سیم بسیار ظریف است و به راحتی امکان پرس پین به سیم وجود ندارد.
سوالات متداول
آیا این کانکتور در مدل‌های با تعداد پین‌های بیشتر موجود است؟بله، تا 16 پین موجود است.
آیا می‌توان این کانکتور را با کانکتورهای دیگری مانند سری ZM متصل کرد؟بله، این کانکتورها با سری ZM سازگاری دارند.
جریان مجاز برای این کانکتور چقدر است؟جریان مجاز 1.00 آمپر است.
چه نوع عایق‌بندی برای این کانکتورها استفاده می‌شود؟عایق‌بندی کامل و بدون عایق.
آیا این محصول در بسته‌بندی‌های سفارشی موجود است؟بله،برای بسته‌بندی‌های سفارشی امکان افزودن لوگو یا اطلاعات خاص بر روی بسته‌بندی وجود دارد، اما ممکن است هزینه‌های اضافی به همراه داشته باشد.
