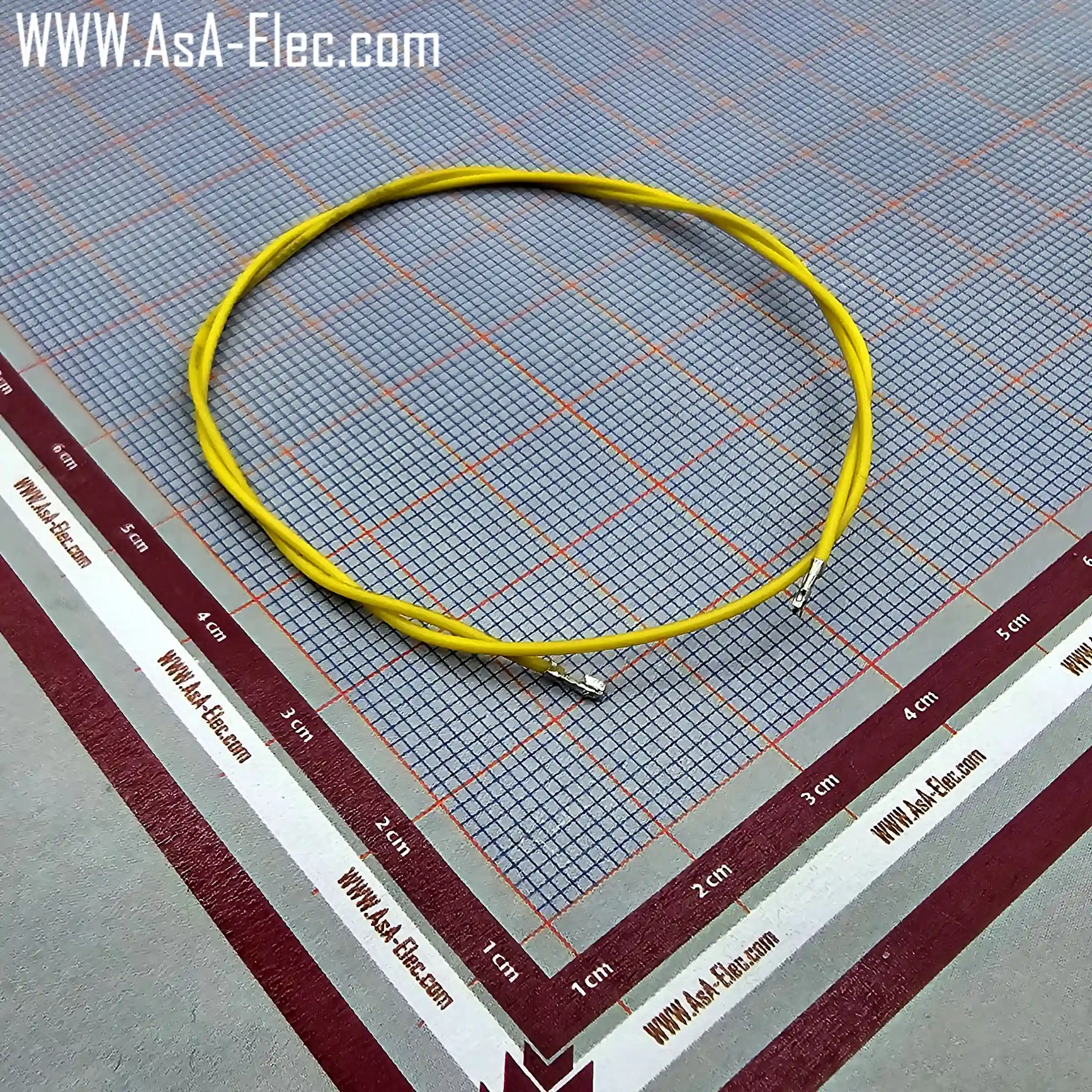

سیم SH دو سر پین خورده زرد

سیم SH دو سر پین خورده زرد

SH 1.00MM WIRE 30CM Yellow

1

4000

سیم SH دو سر پین خورده زرد

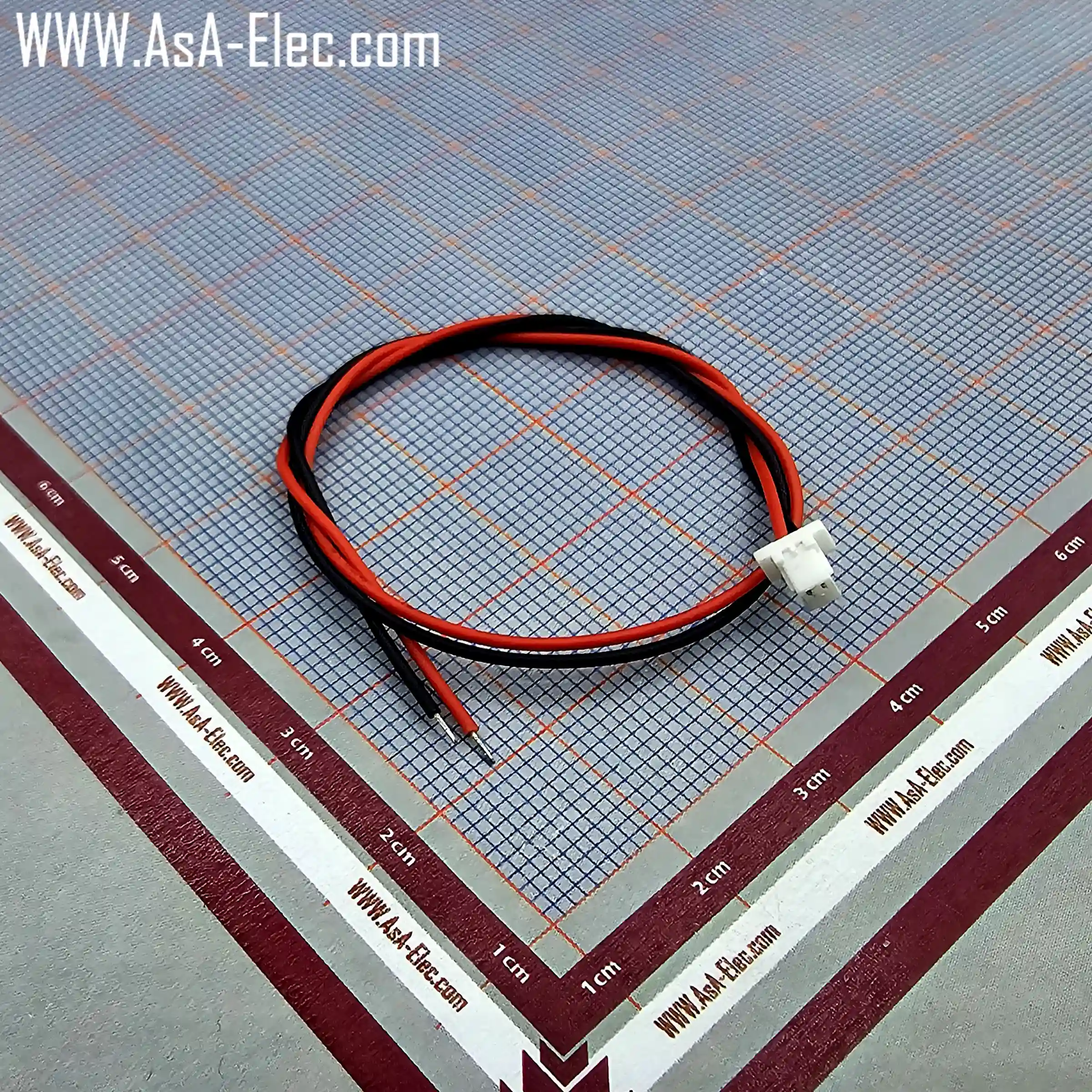

کانکتور SH یک میلی متری 2 پین ماده سیم دار

کانکتور SH یک میلی متری 2 پین ماده سیم دار

SH 1.0MM-02 PIN With Wire 20CM

2

7000

کانکتور SH یک میلی متری 2 پین ماده سیم دار

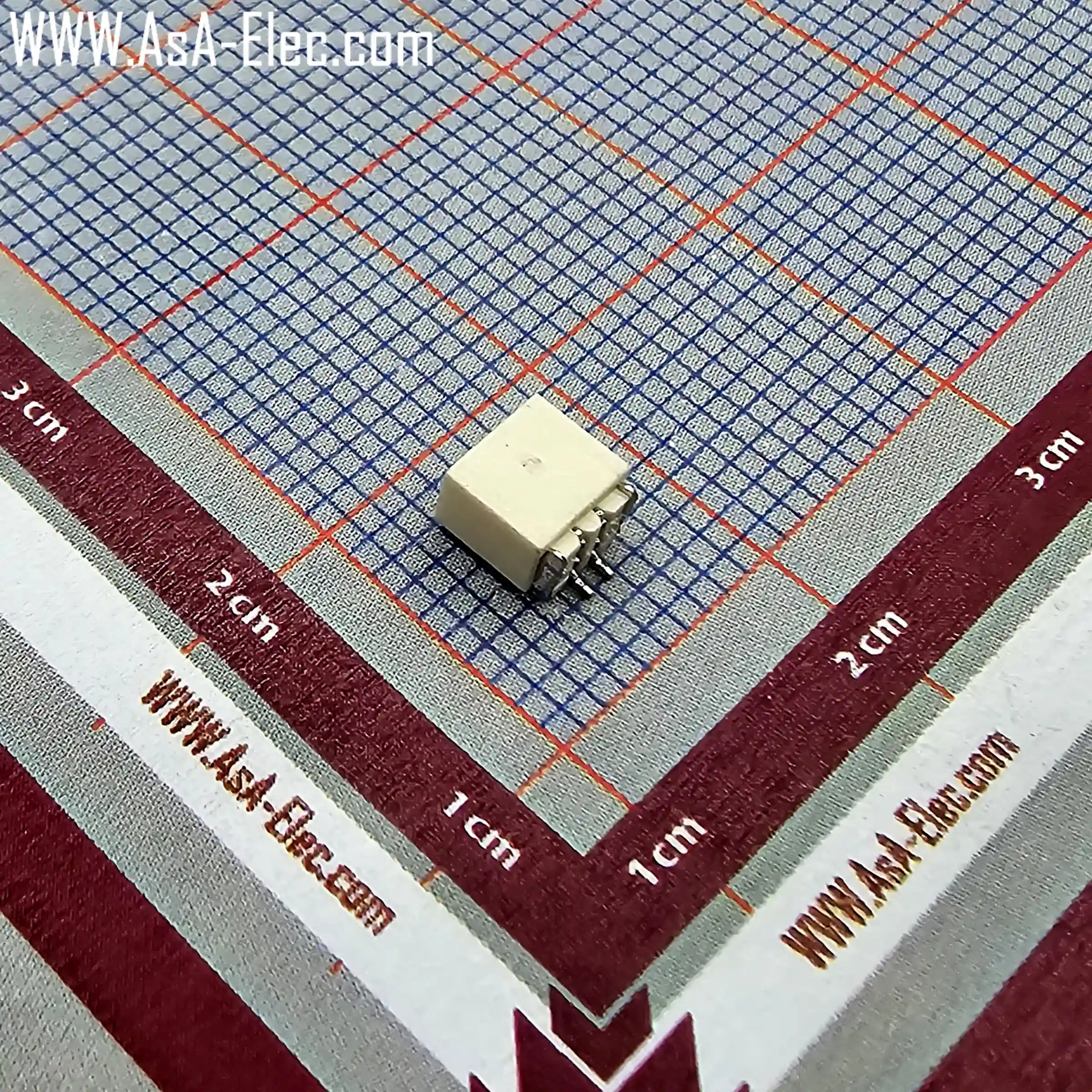

کانکتور SH یک میلی متری 2 پین نری SMD

کانکتور SH یک میلی متری 2 پین نری SMD

SH 1.0MM-02AWT

2

3000

pdf کانکتور SH یک میلی متری 2 پین نری SMD

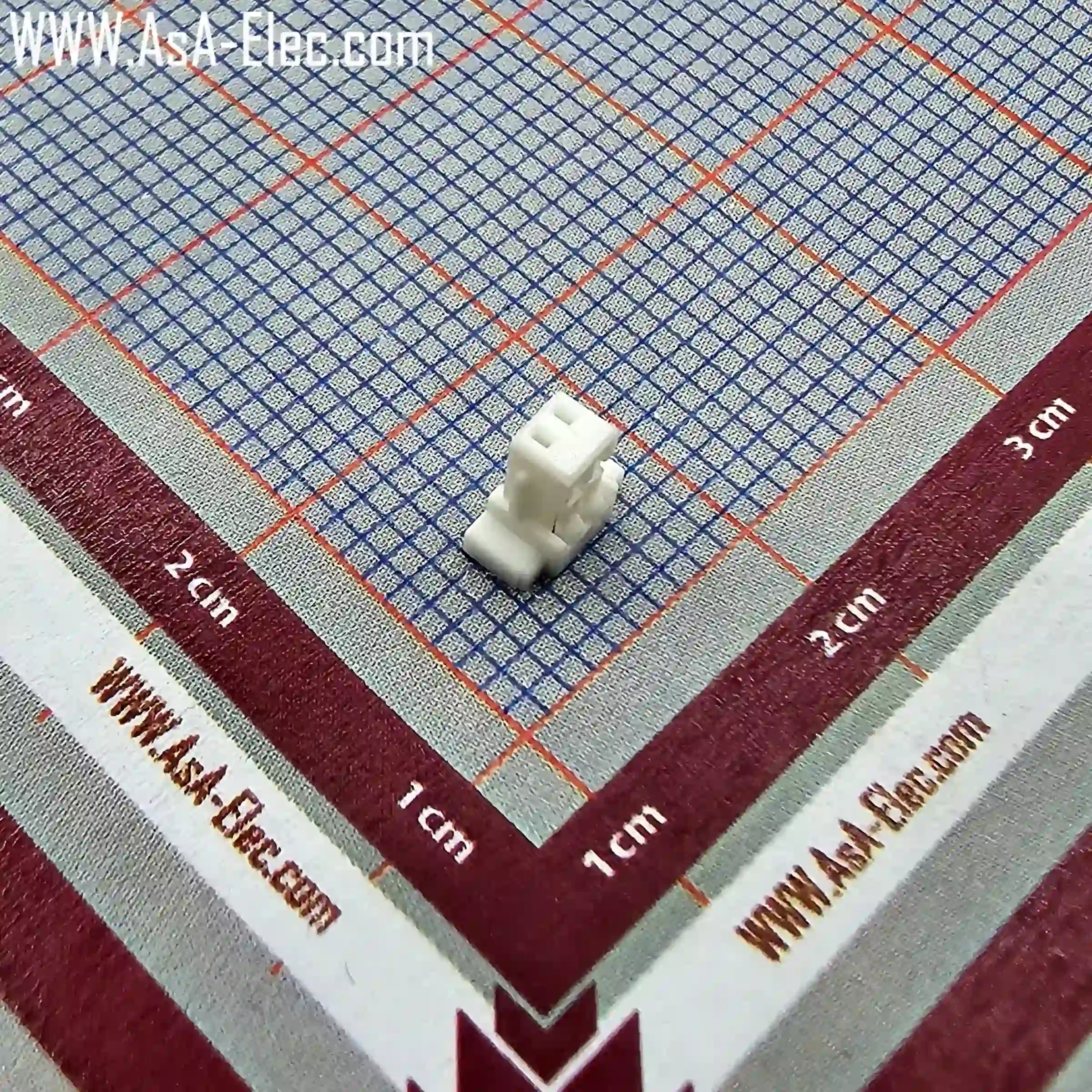

کانکتور SH یک میلی متری 2 پین ماده

کانکتور SH یک میلی متری 2 پین ماده

SH 1.0MM-02Y

2

1400

pdf کانکتور SH یک میلی متری 2 پین ماده

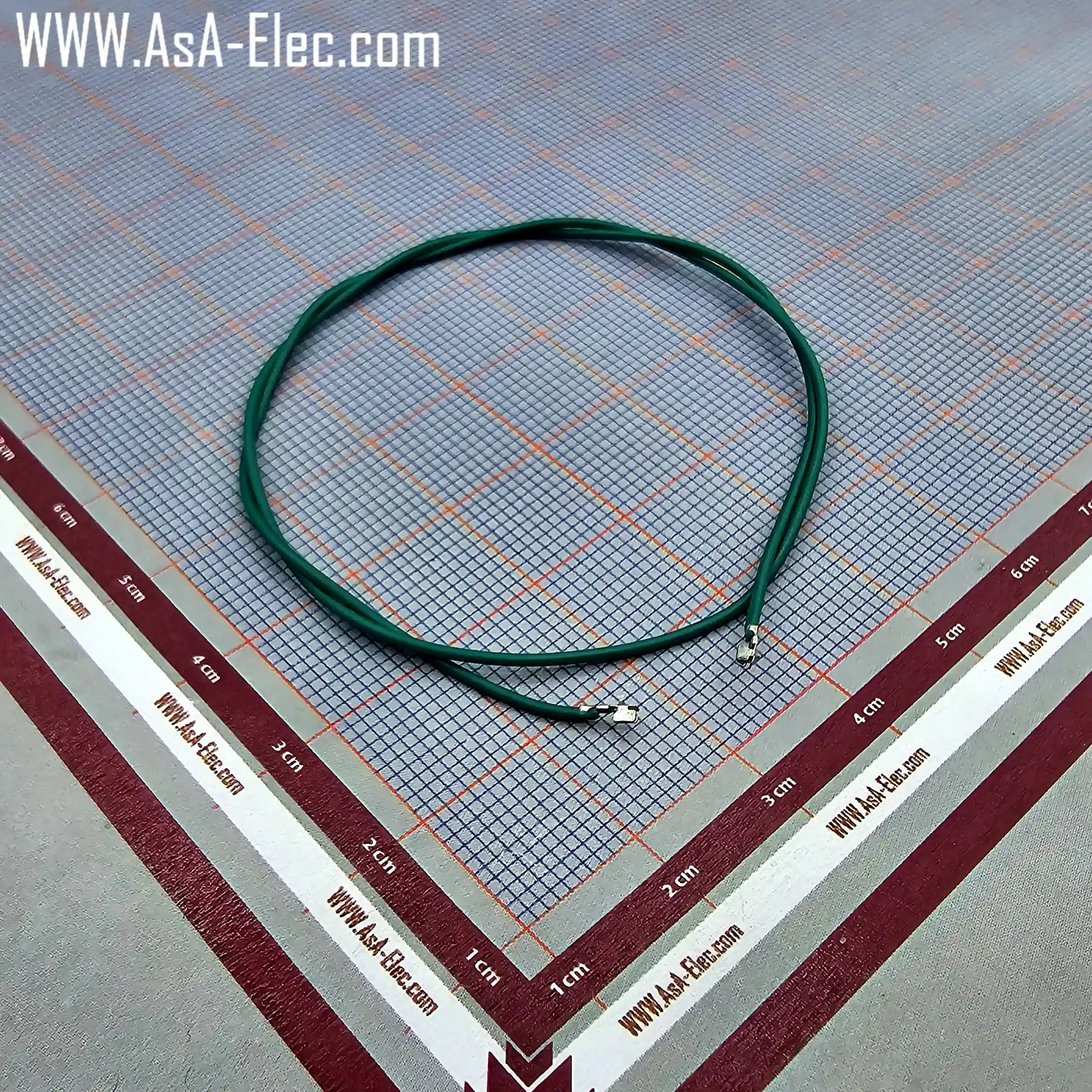

سیم SH دو سر پین خورده سبز

سیم SH دو سر پین خورده سبز

SH 1.00MM WIRE 30CM Green

2

4000

سیم SH دو سر پین خورده سبز

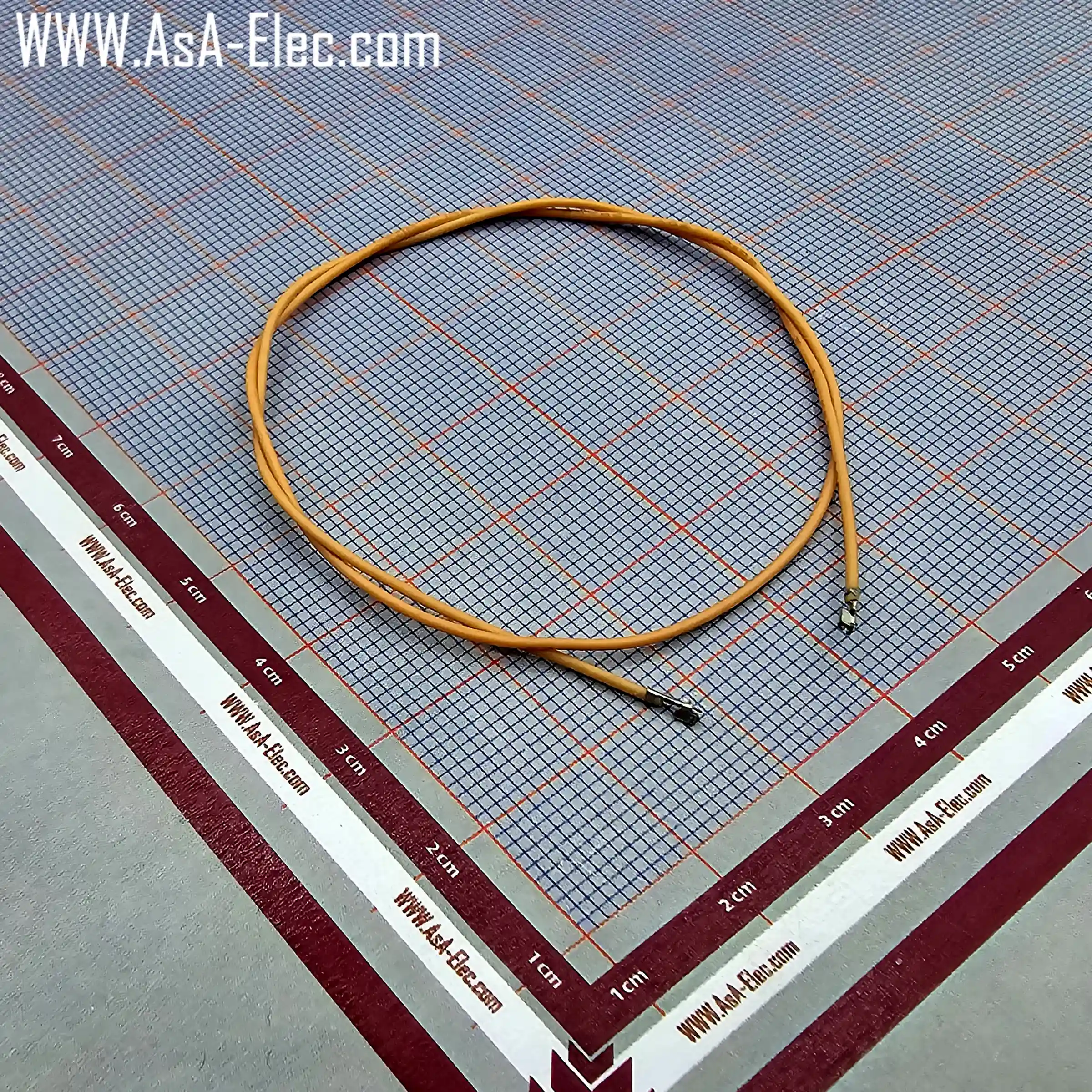

سیم SH دو سر پین خورده نارنجی

سیم SH دو سر پین خورده نارنجی

SH 1.00MM WIRE 30CM Orange

2

4000

سیم SH دو سر پین خورده نارنجی

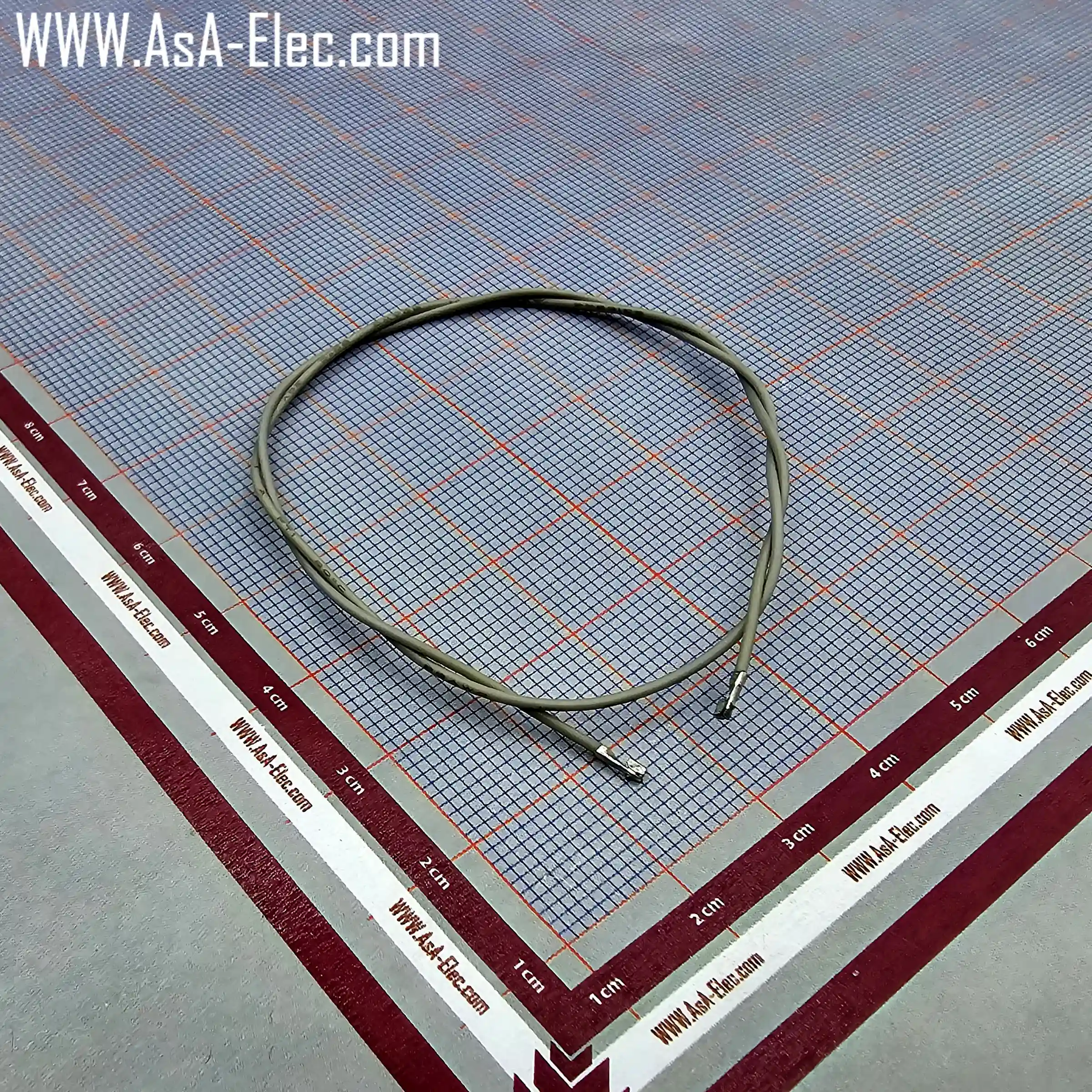

سیم SH دو سر پین خورده طوسی

سیم SH دو سر پین خورده طوسی

SH 1.00MM WIRE 30CM Gray

2

4000

سیم SH دو سر پین خورده طوسی

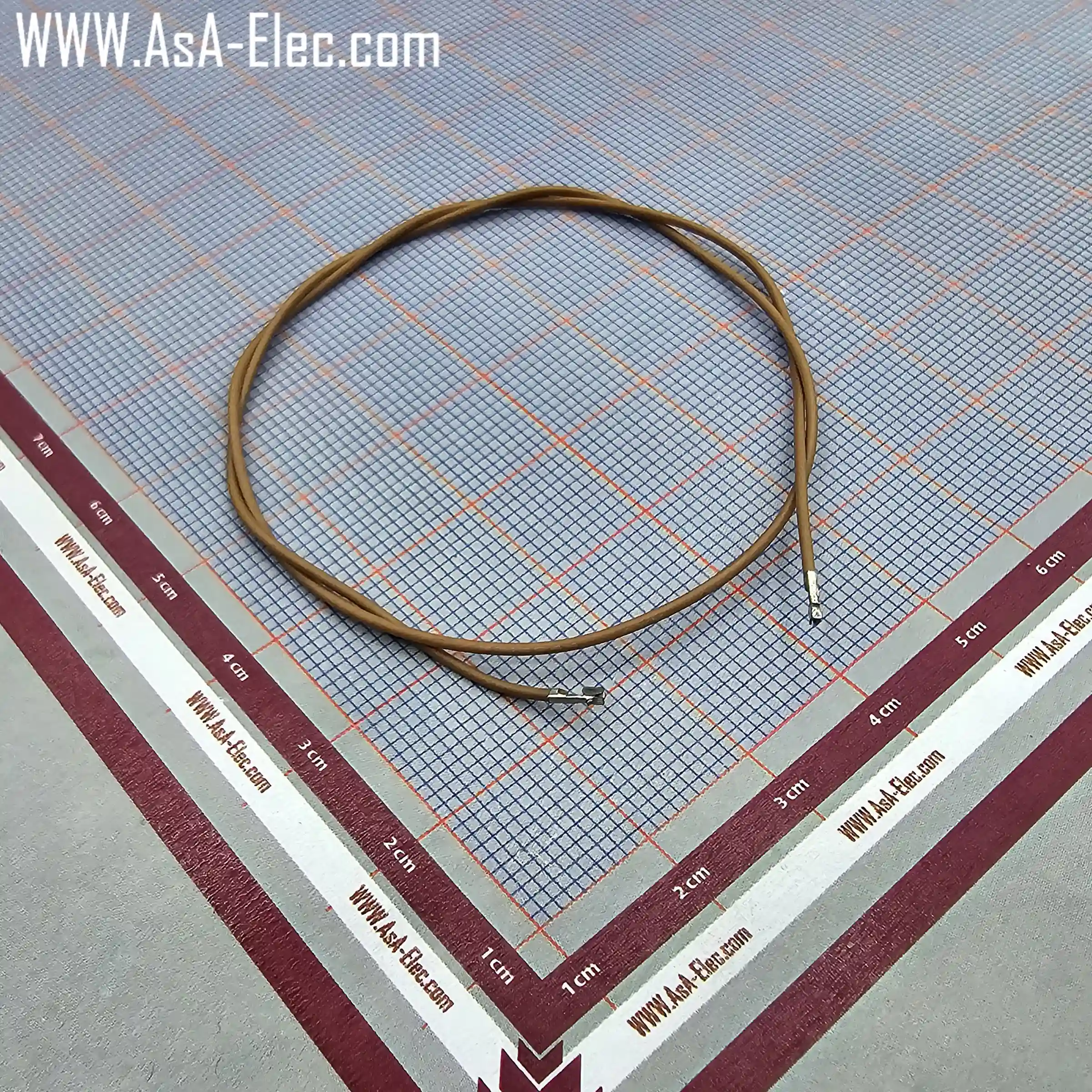

سیم SH دو سر پین خورده قهوه ای

سیم SH دو سر پین خورده قهوه ای

SH 1.00MM WIRE 30CM Brown

2

4000

سیم SH دو سر پین خورده قهوه ای

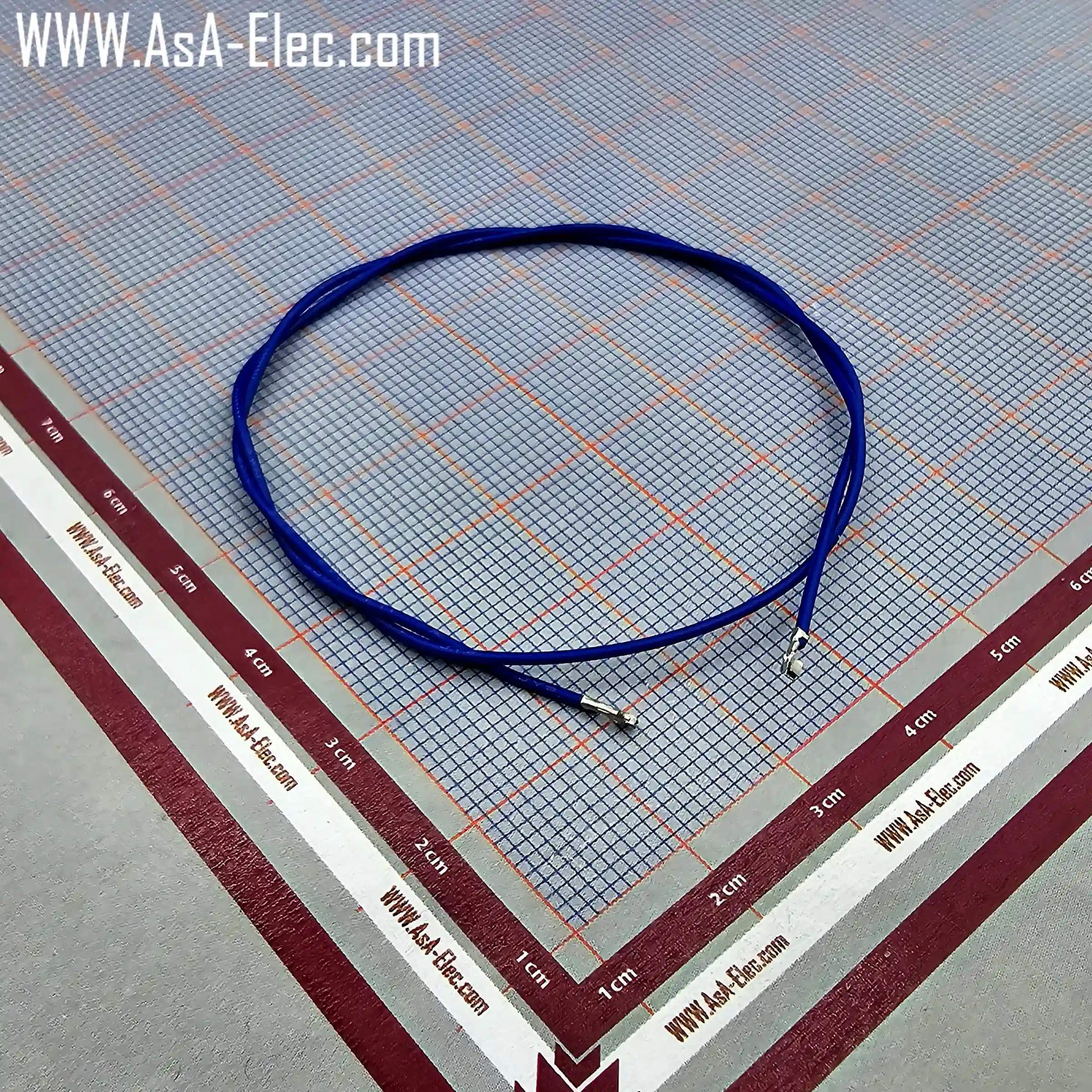

سیم SH دو سر پین خورده آبی

سیم SH دو سر پین خورده آبی

SH 1.00MM WIRE 30CM Blue

2

4000

سیم SH دو سر پین خورده آبی

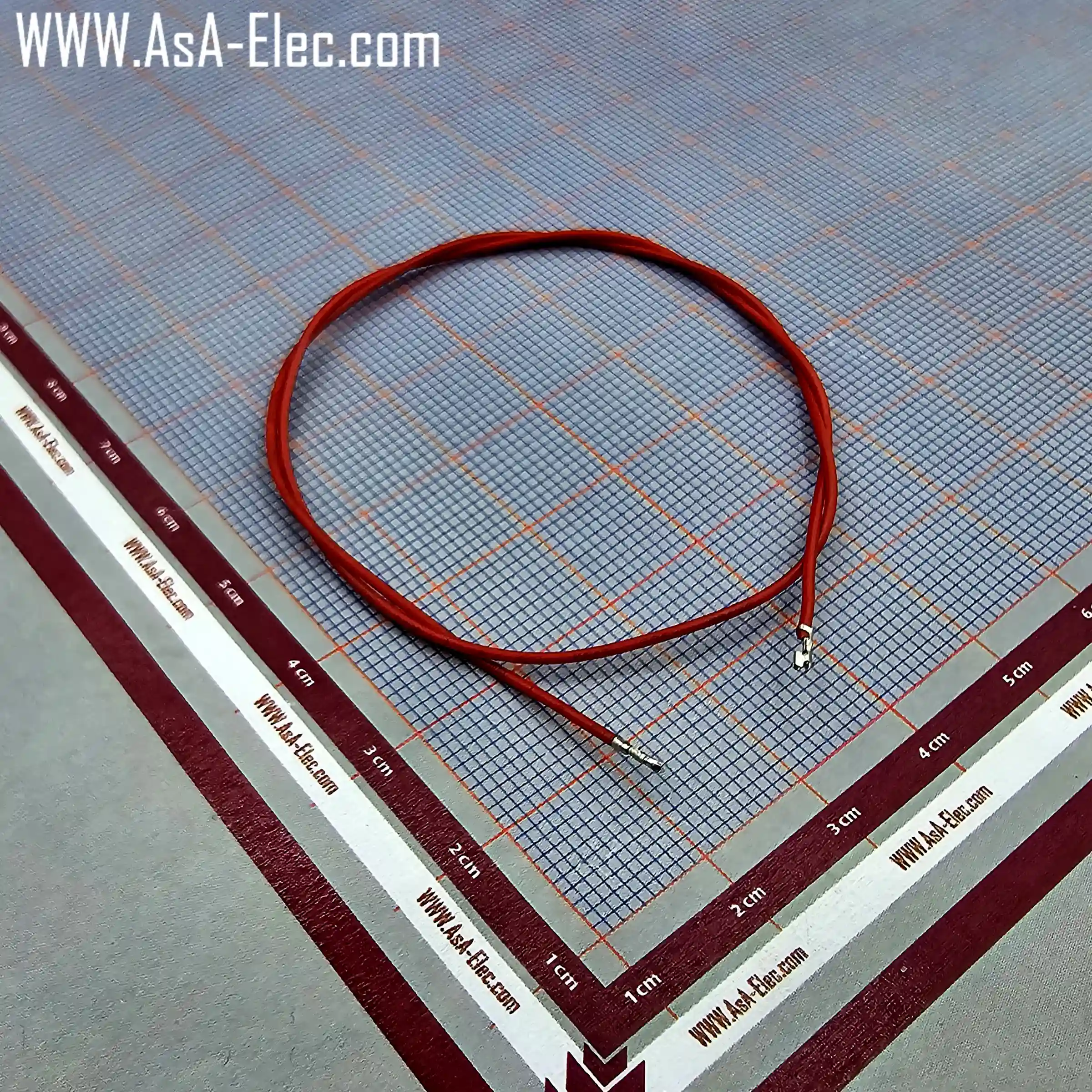

سیم SH دو سر پین خورده قرمز

سیم SH دو سر پین خورده قرمز

SH 1.00MM WIRE 30CM Red

2

4000

سیم SH دو سر پین خورده قرمز

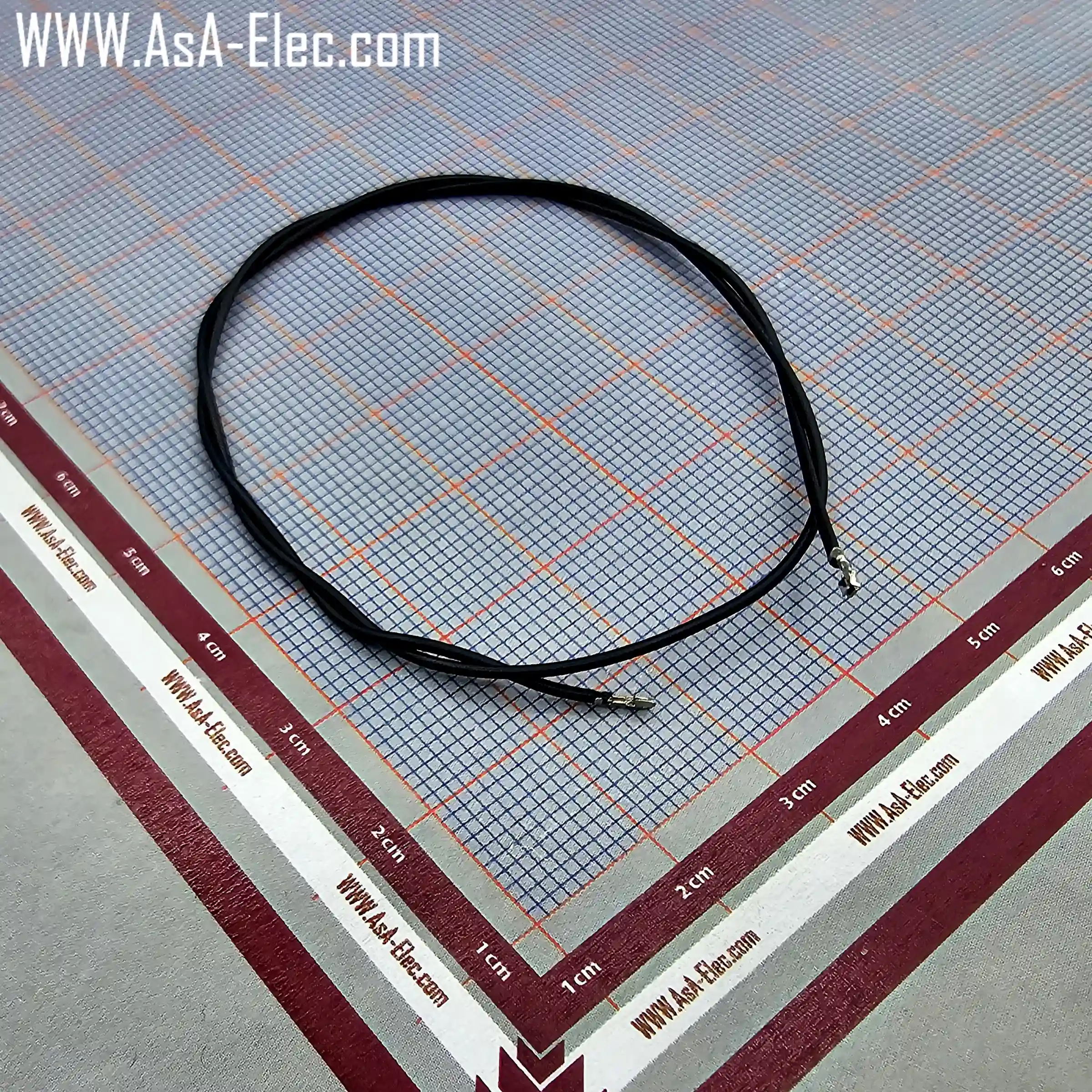

سیم SH دو سر پین خورده مشکی

سیم SH دو سر پین خورده مشکی

SH 1.00MM WIRE 30CM Black

2

4000

سیم SH دو سر پین خورده مشکی

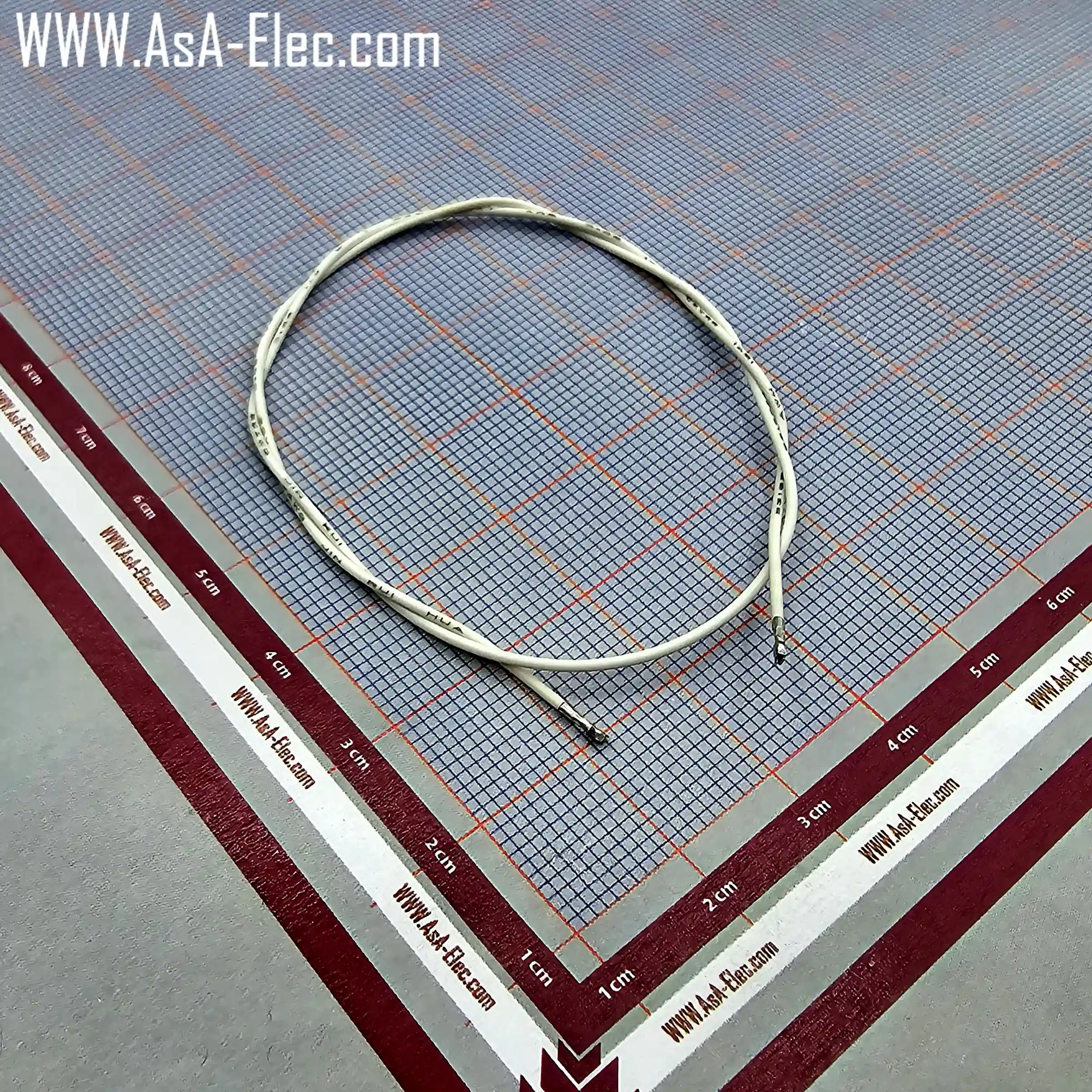

سیم SH دو سر پین خورده سفید

سیم SH دو سر پین خورده سفید

SH 1.00MM WIRE 30CM White

2

4000

سیم SH دو سر پین خورده سفید

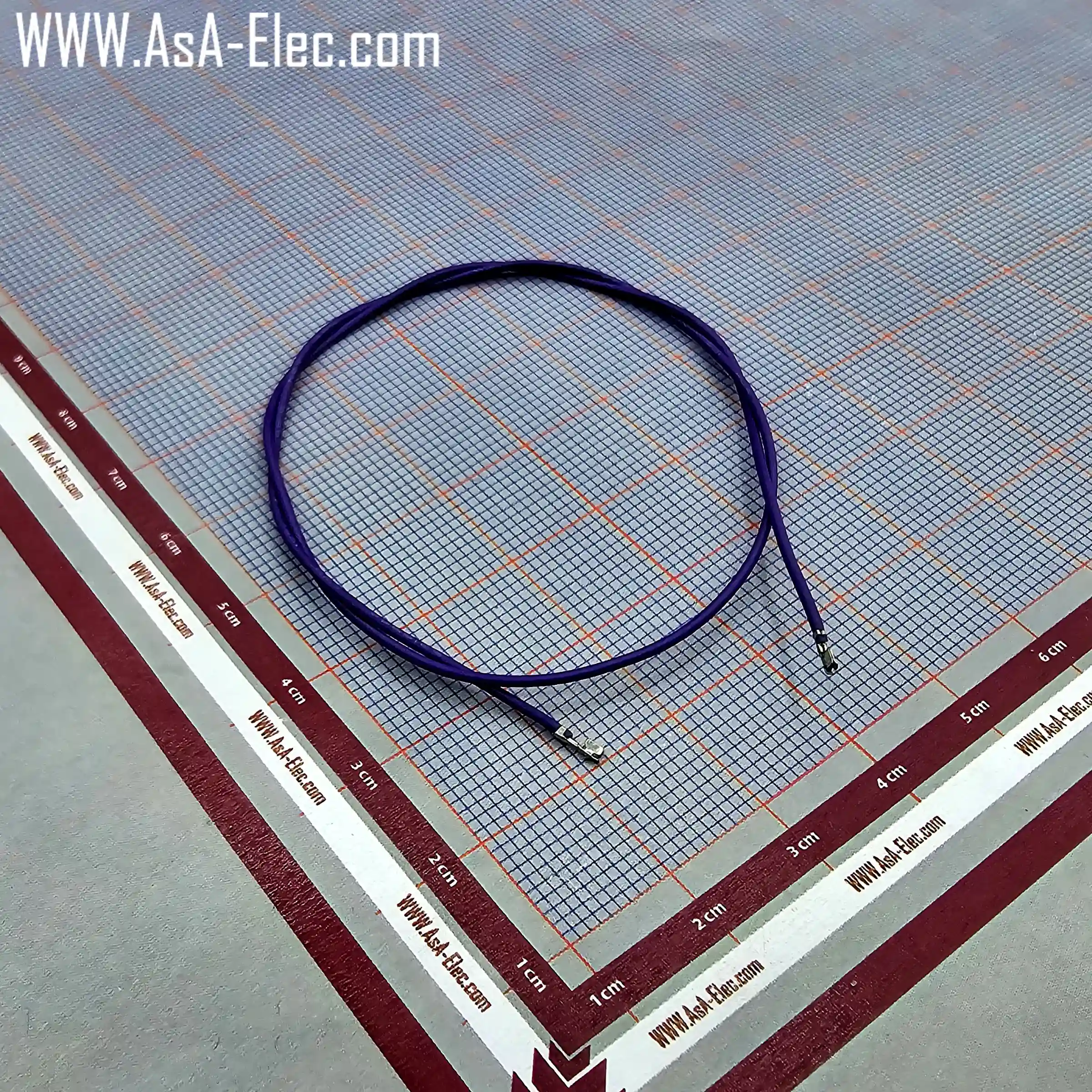

سیم SH دو سر پین خورده بنفش

سیم SH دو سر پین خورده بنفش

SH 1.00MM WIRE 30CM Purple

2

4000

سیم SH دو سر پین خورده بنفش
کانکتور SH یک میلی متری 3 پین ماده

کانکتور SH یک میلی متری 3 پین ماده

SH 1.0MM-03Y

3

2100

pdf کانکتور SH یک میلی متری 3 پین ماده

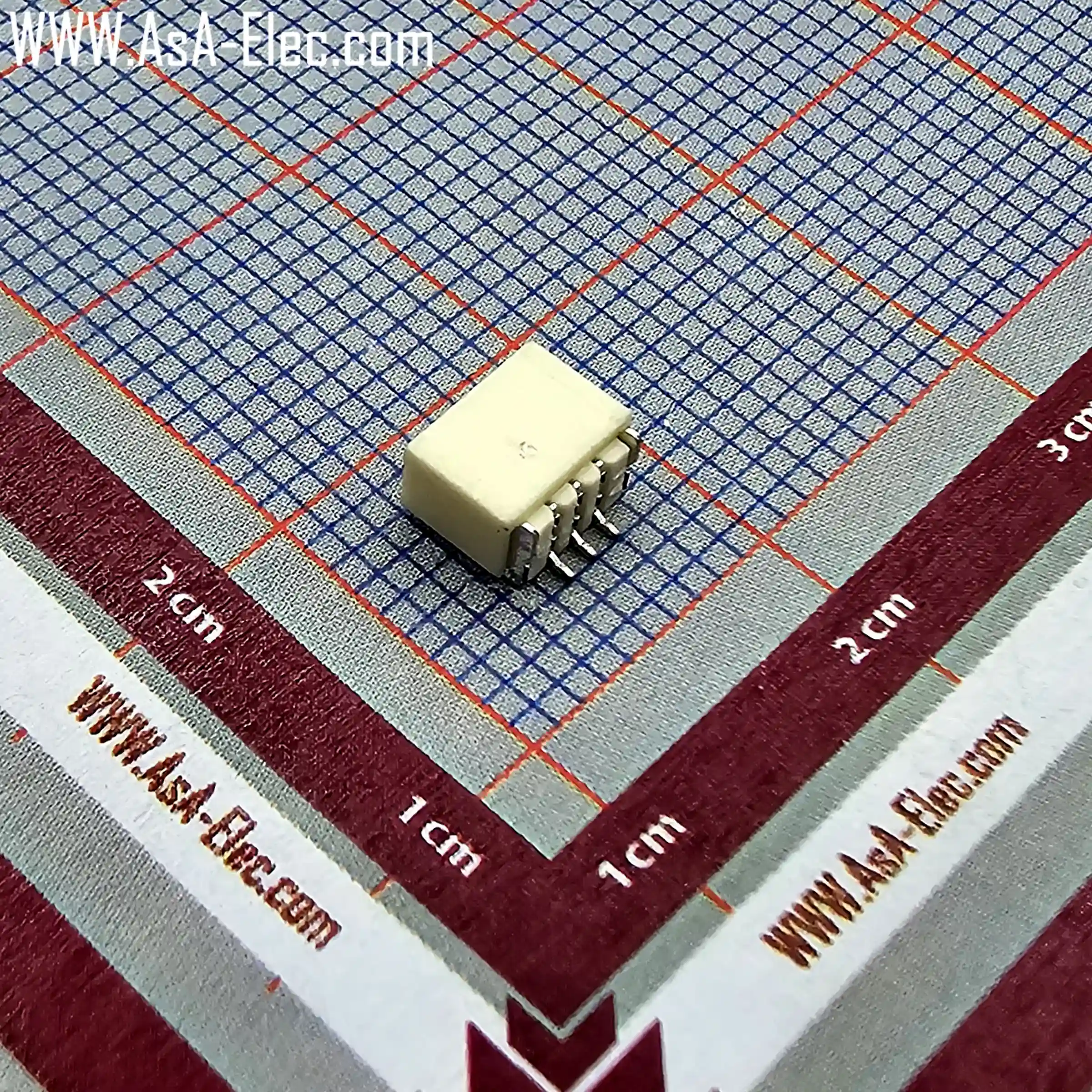

کانکتور SH یک میلی متری 3 پین نری SMD

کانکتور SH یک میلی متری 3 پین نری SMD

SH 1.0MM-03AWT

3

4500

pdf کانکتور SH یک میلی متری 3 پین نری SMD

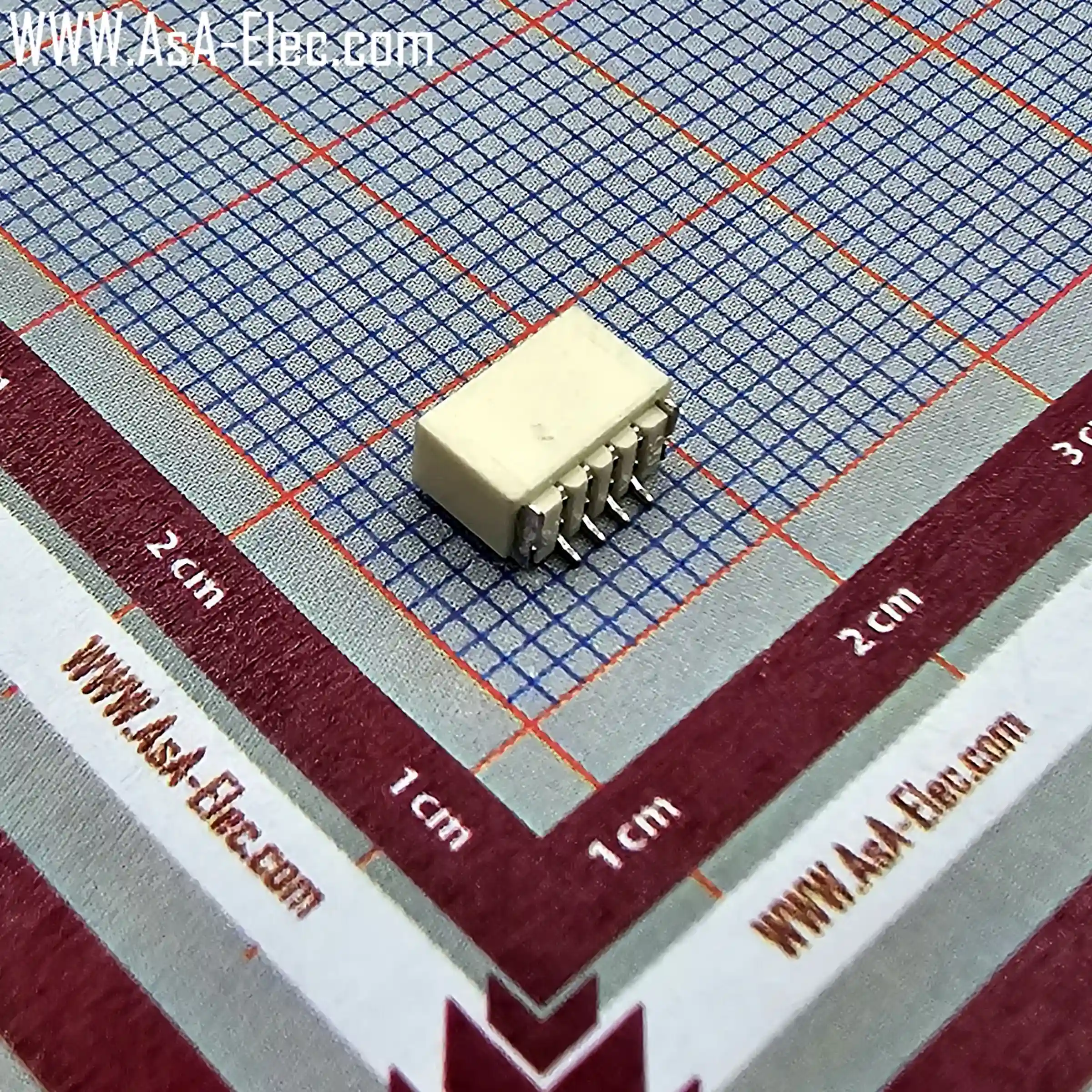

کانکتور SH یک میلی متری 4 پین نری SMD

کانکتور SH یک میلی متری 4 پین نری SMD

SH 1.0MM-04AWT

4

6000

pdf کانکتور SH یک میلی متری 4 پین نری SMD

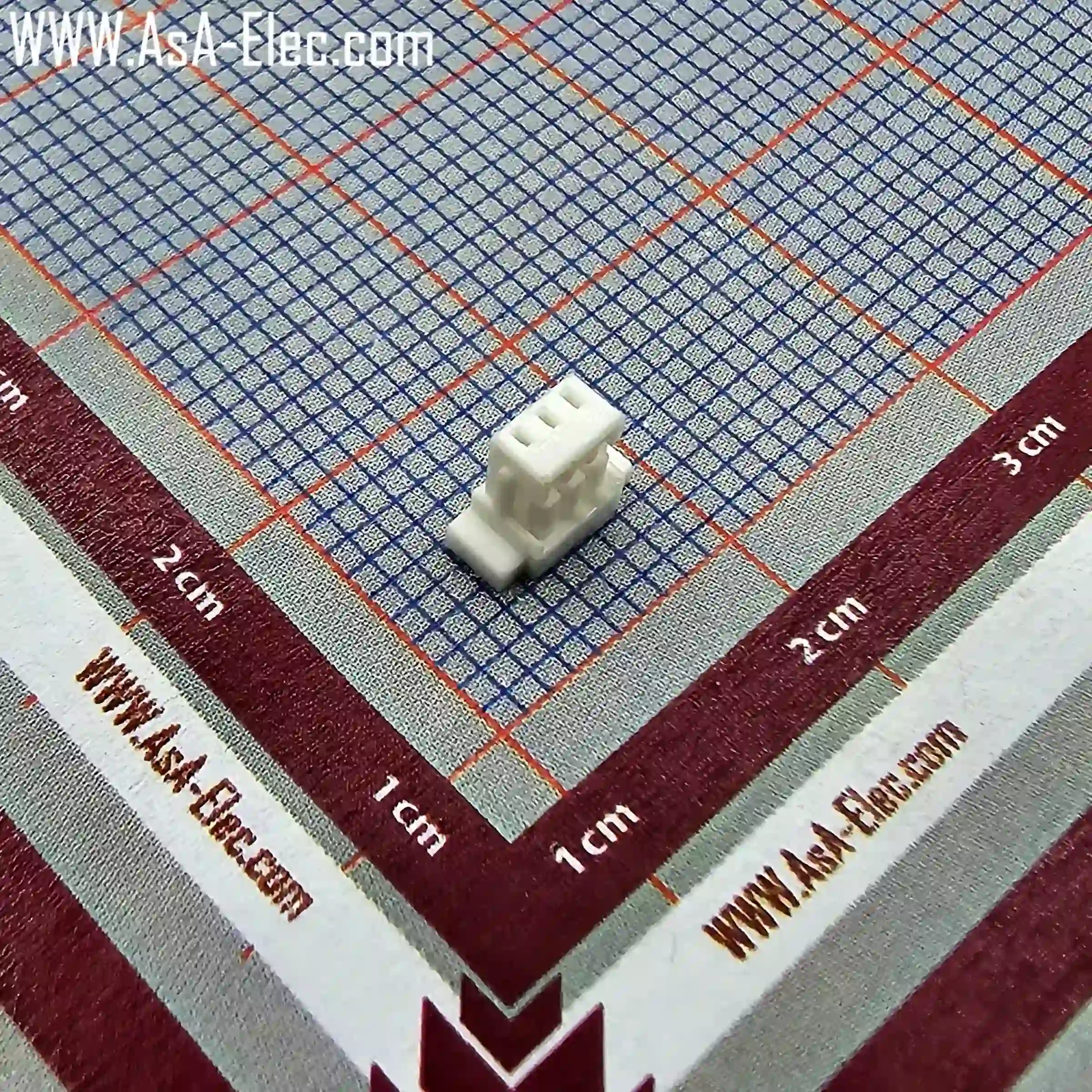

کانکتور SH یک میلی متری 4 پین ماده

کانکتور SH یک میلی متری 4 پین ماده

SH 1.0MM-04Y

4

2800

pdf کانکتور SH یک میلی متری 4 پین ماده

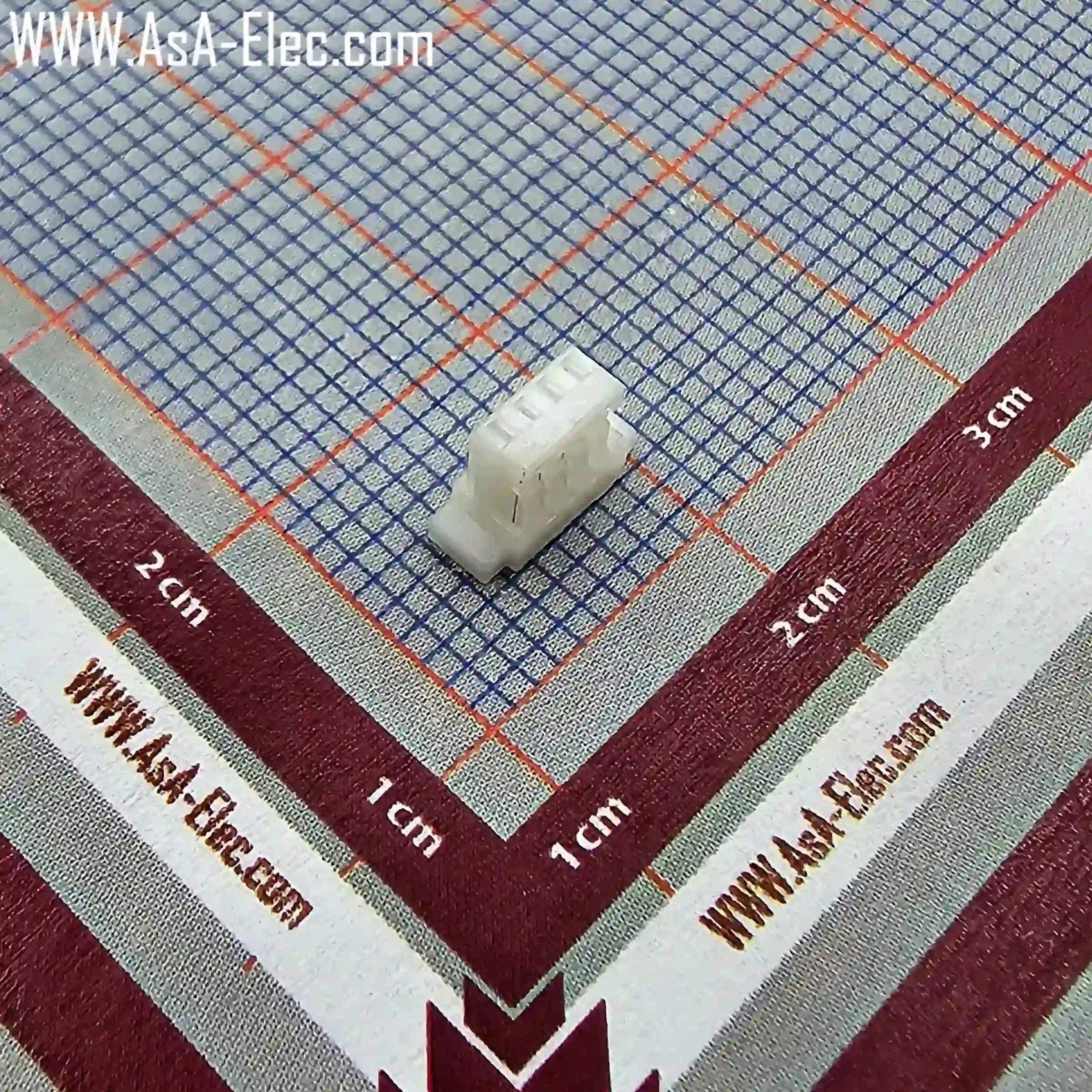

کانکتور SH یک میلی متری 5 پین ماده

کانکتور SH یک میلی متری 5 پین ماده

SH 1.0MM-05Y

5

3500

pdf کانکتور SH یک میلی متری 5 پین ماده

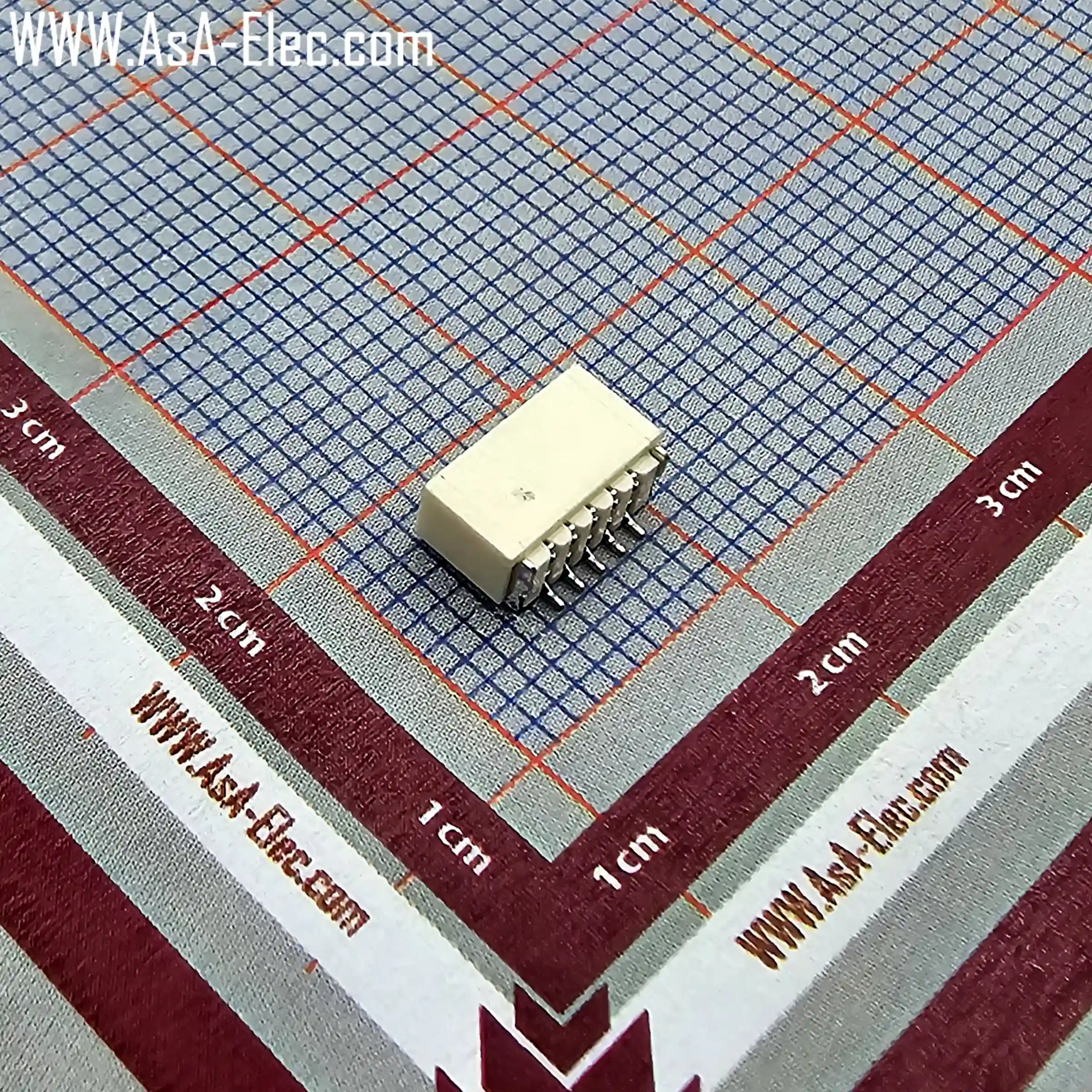

کانکتور SH یک میلی متری 5 پین نری SMD

کانکتور SH یک میلی متری 5 پین نری SMD

SH 1.0MM-05AWT

5

7500

pdf کانکتور SH یک میلی متری 5 پین نری SMD

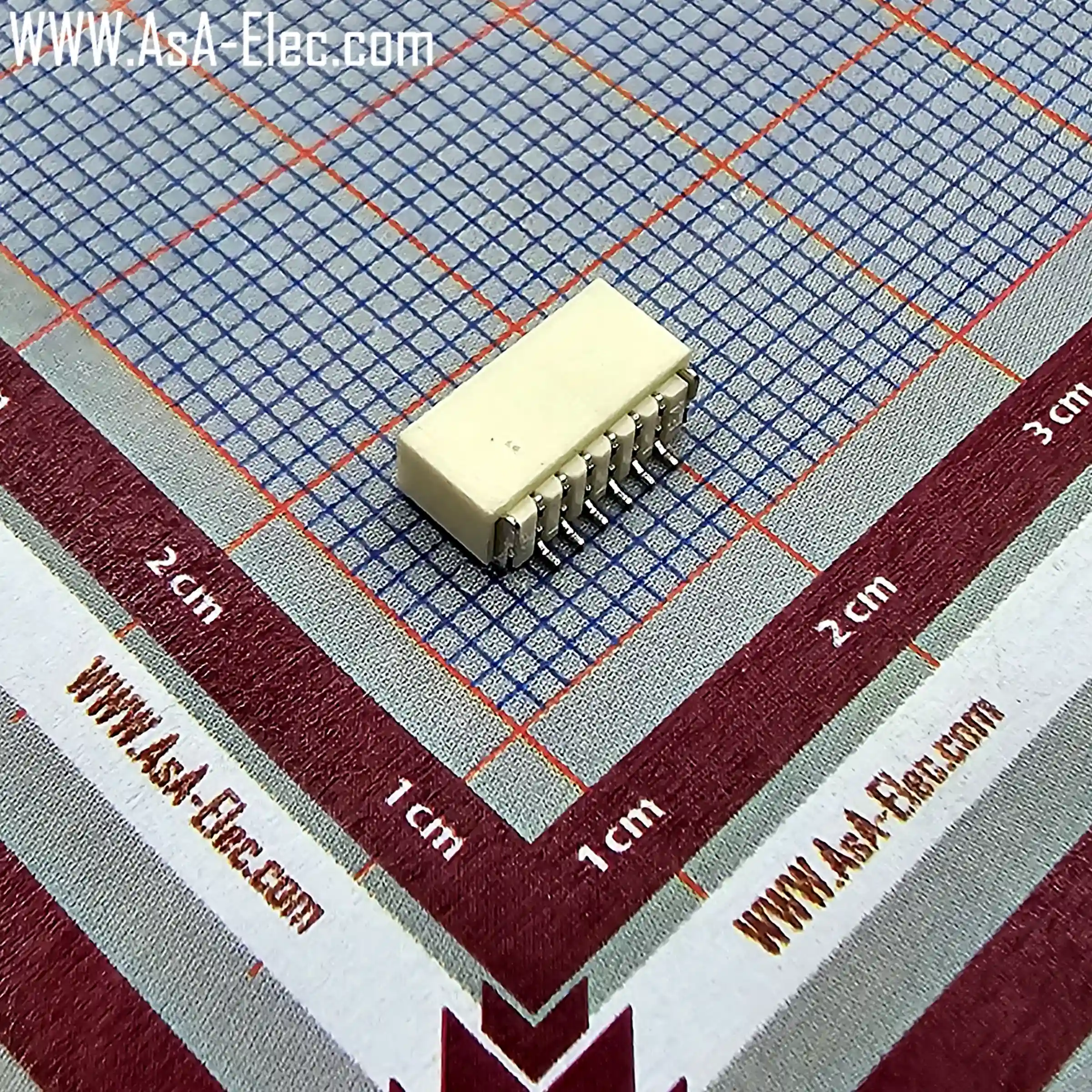

کانکتور SH یک میلی متری 6 پین نری SMD

کانکتور SH یک میلی متری 6 پین نری SMD

SH 1.0MM-06AWT

6

9000

pdf کانکتور SH یک میلی متری 6 پین نری SMD

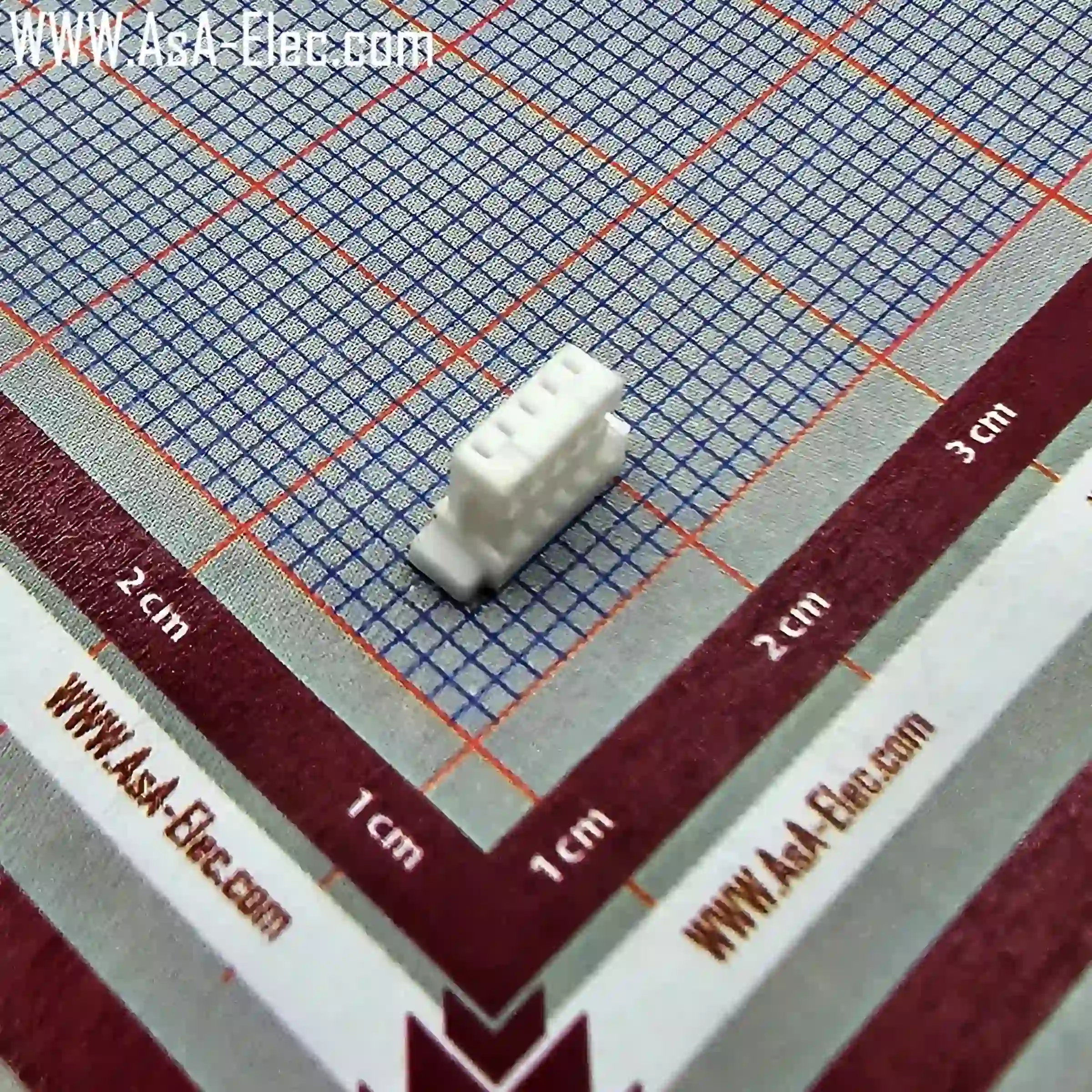

کانکتور SH یک میلی متری 6 پین ماده

کانکتور SH یک میلی متری 6 پین ماده

SH 1.0MM-06Y

6

4200

pdf کانکتور SH یک میلی متری 6 پین ماده

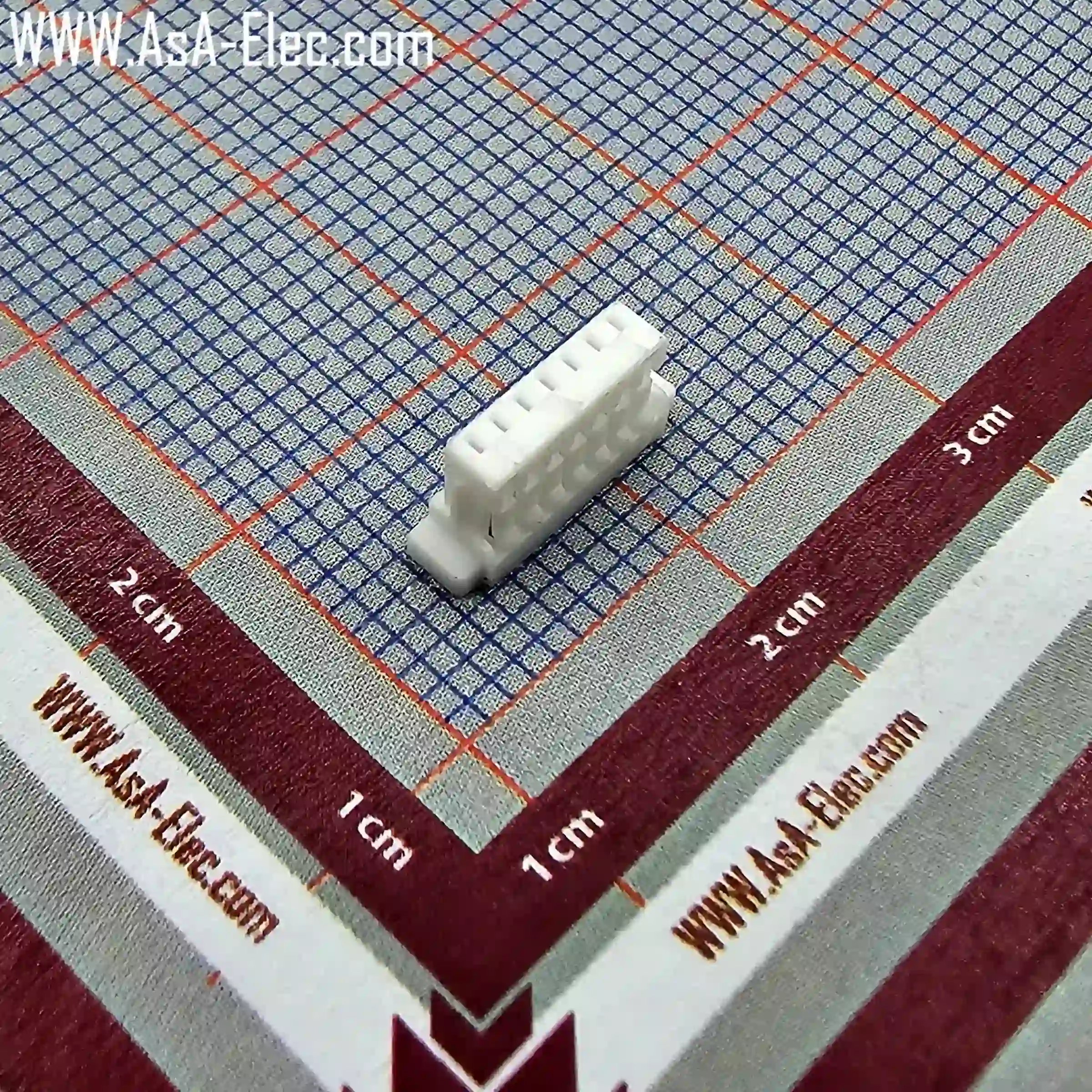

کانکتور SH یک میلی متری 7 پین ماده

کانکتور SH یک میلی متری 7 پین ماده

SH 1.0MM-07Y

7

4900

pdf کانکتور SH یک میلی متری 7 پین ماده

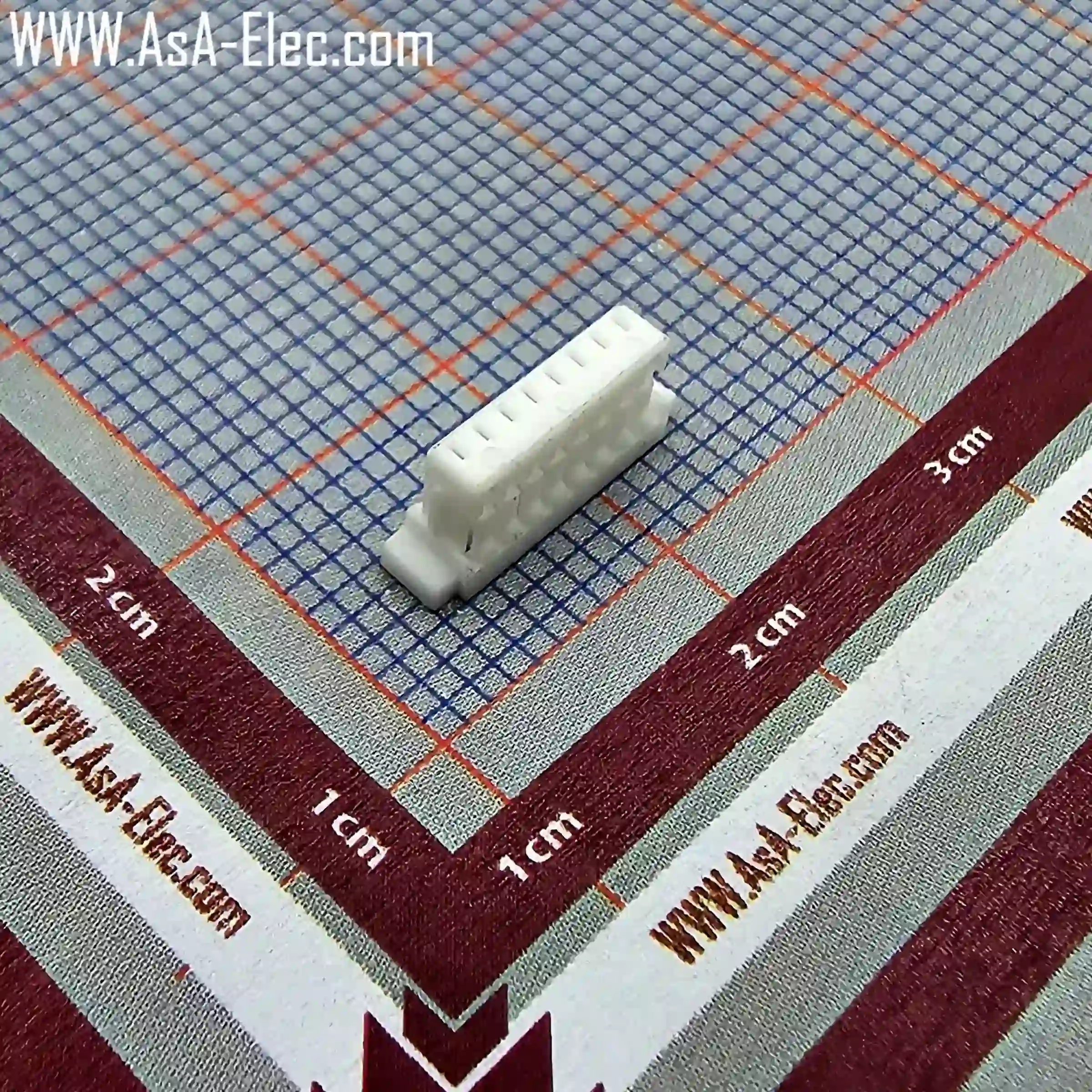

کانکتور SH یک میلی متری 8 پین ماده

کانکتور SH یک میلی متری 8 پین ماده

SH 1.0MM-08Y

8

5600

pdf کانکتور SH یک میلی متری 8 پین ماده

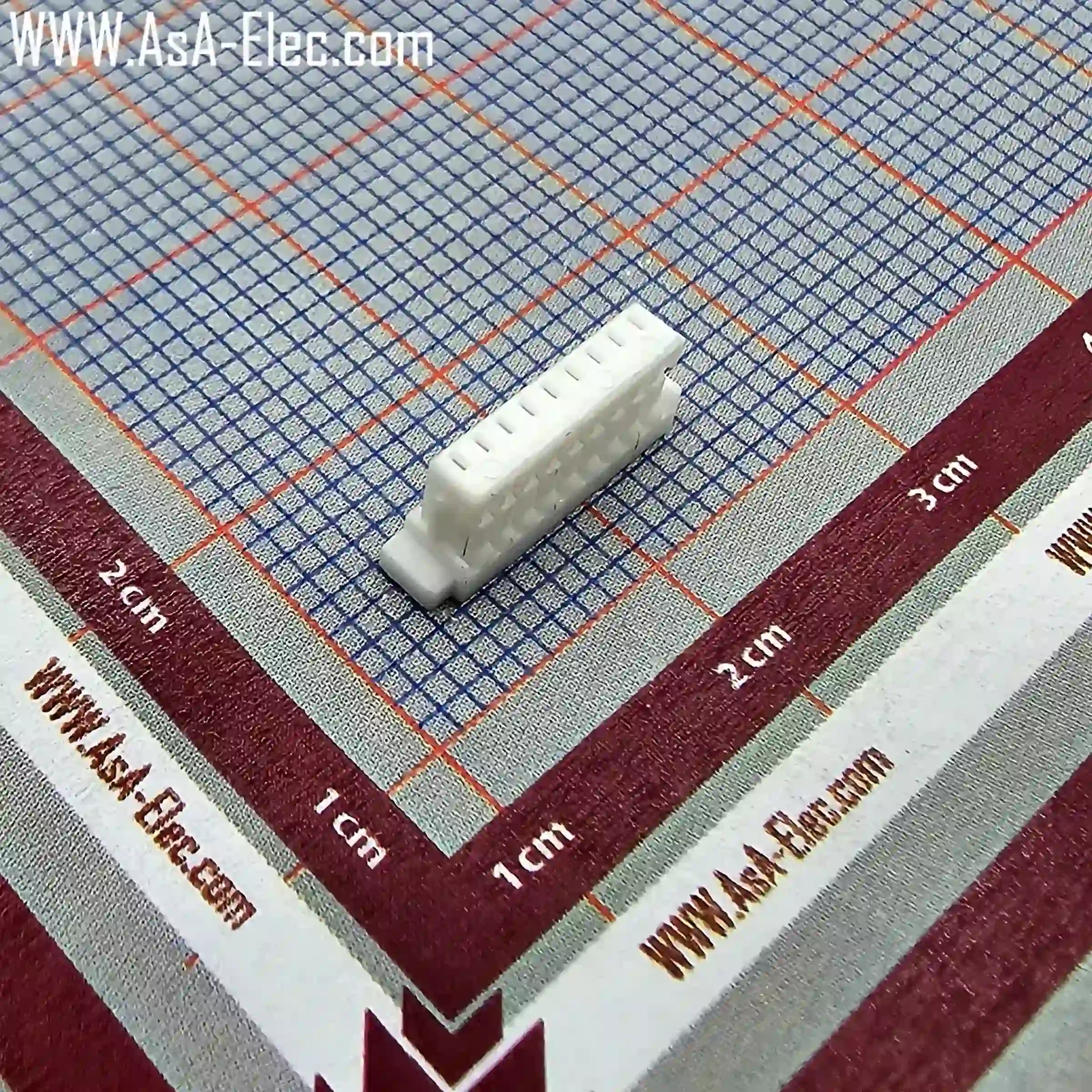

کانکتور SH یک میلی متری 9 پین ماده

کانکتور SH یک میلی متری 9 پین ماده

SH 1.0MM-09Y

9

6300

pdf کانکتور SH یک میلی متری 9 پین ماده

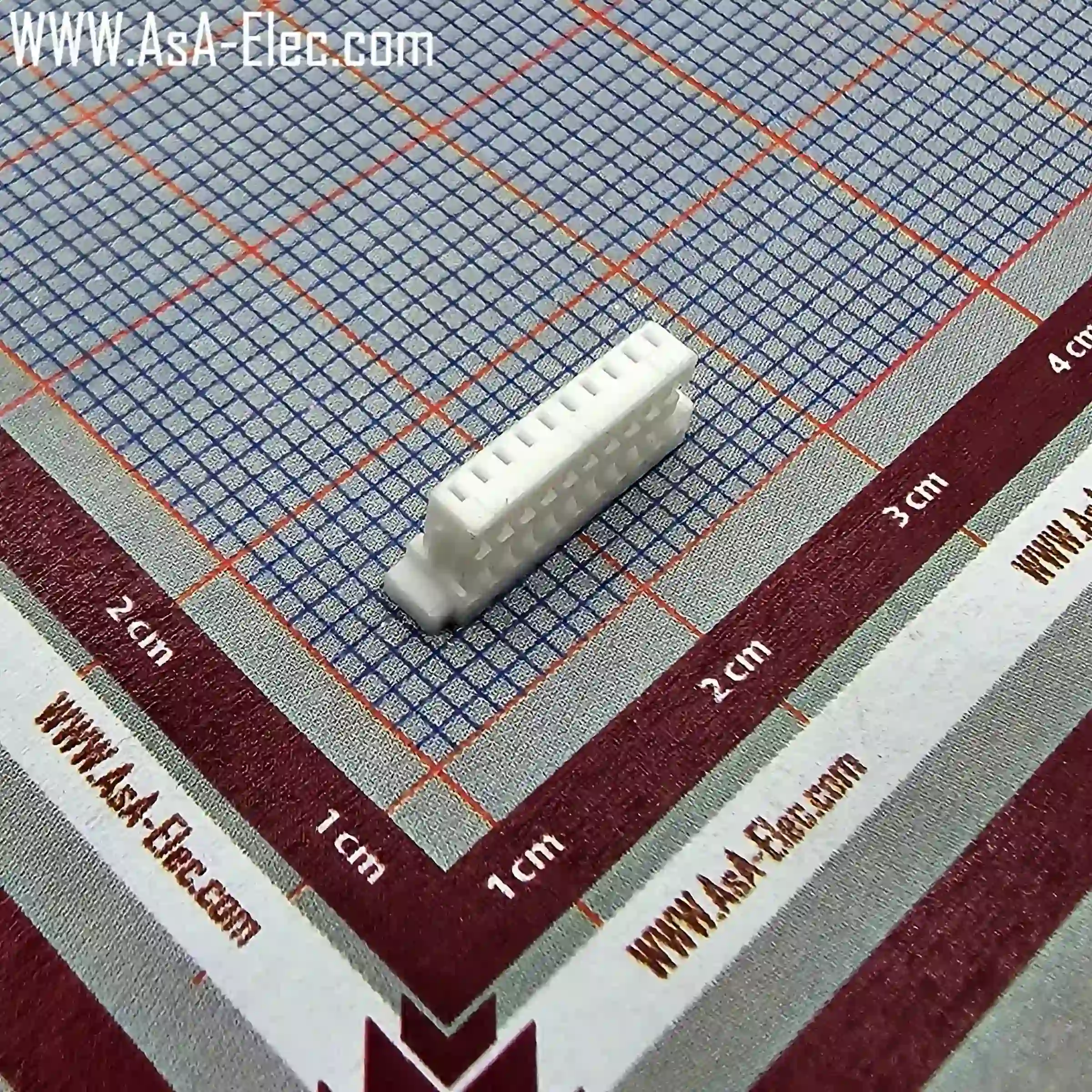

کانکتور SH یک میلی متری 10 پین ماده

کانکتور SH یک میلی متری 10 پین ماده

SH 1.0MM-10Y

10

7000

pdf کانکتور SH یک میلی متری 10 پین ماده

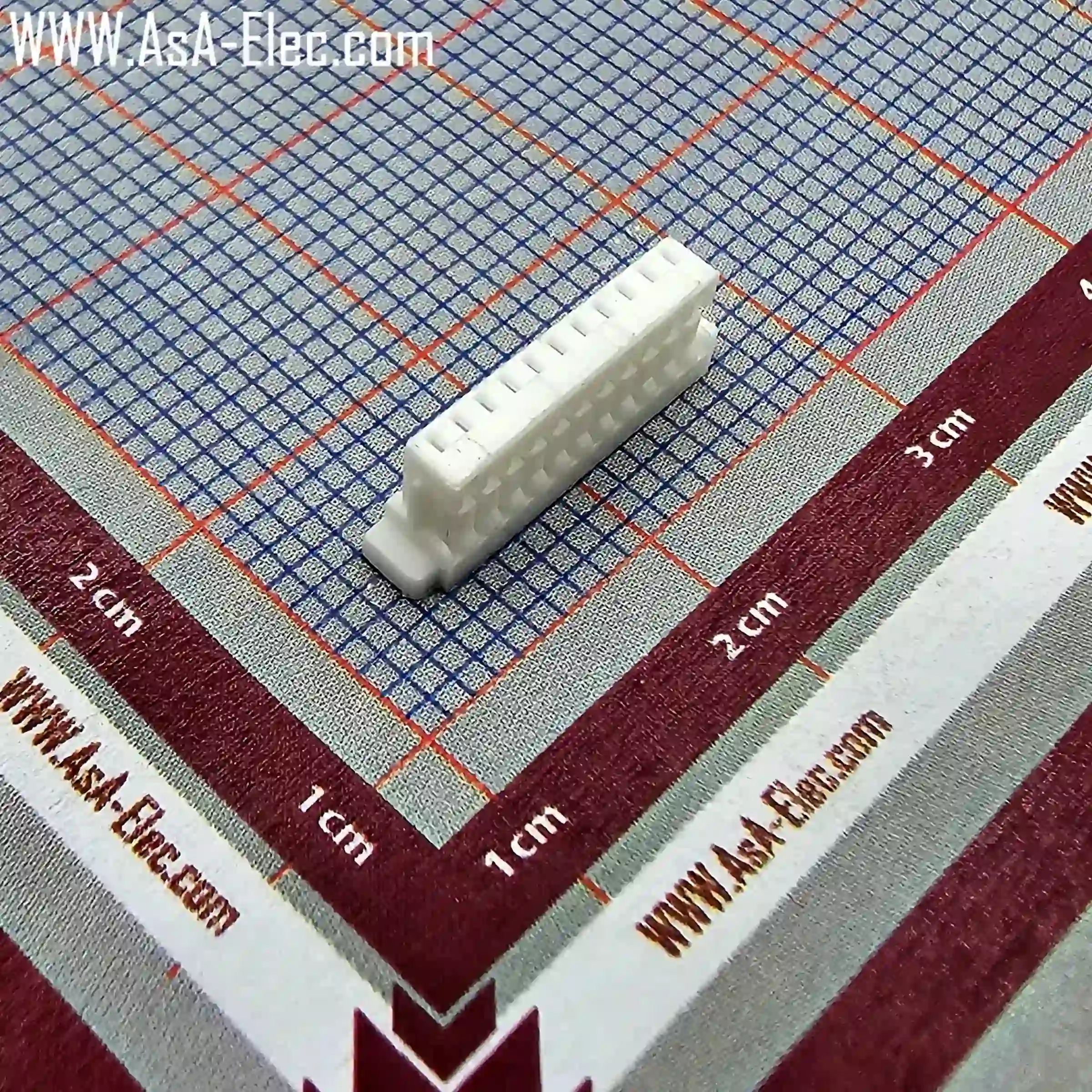

کانکتور SH یک میلی متری 11 پین ماده

کانکتور SH یک میلی متری 11 پین ماده

SH 1.0MM-11Y

11

7700

pdf کانکتور SH یک میلی متری 11 پین ماده

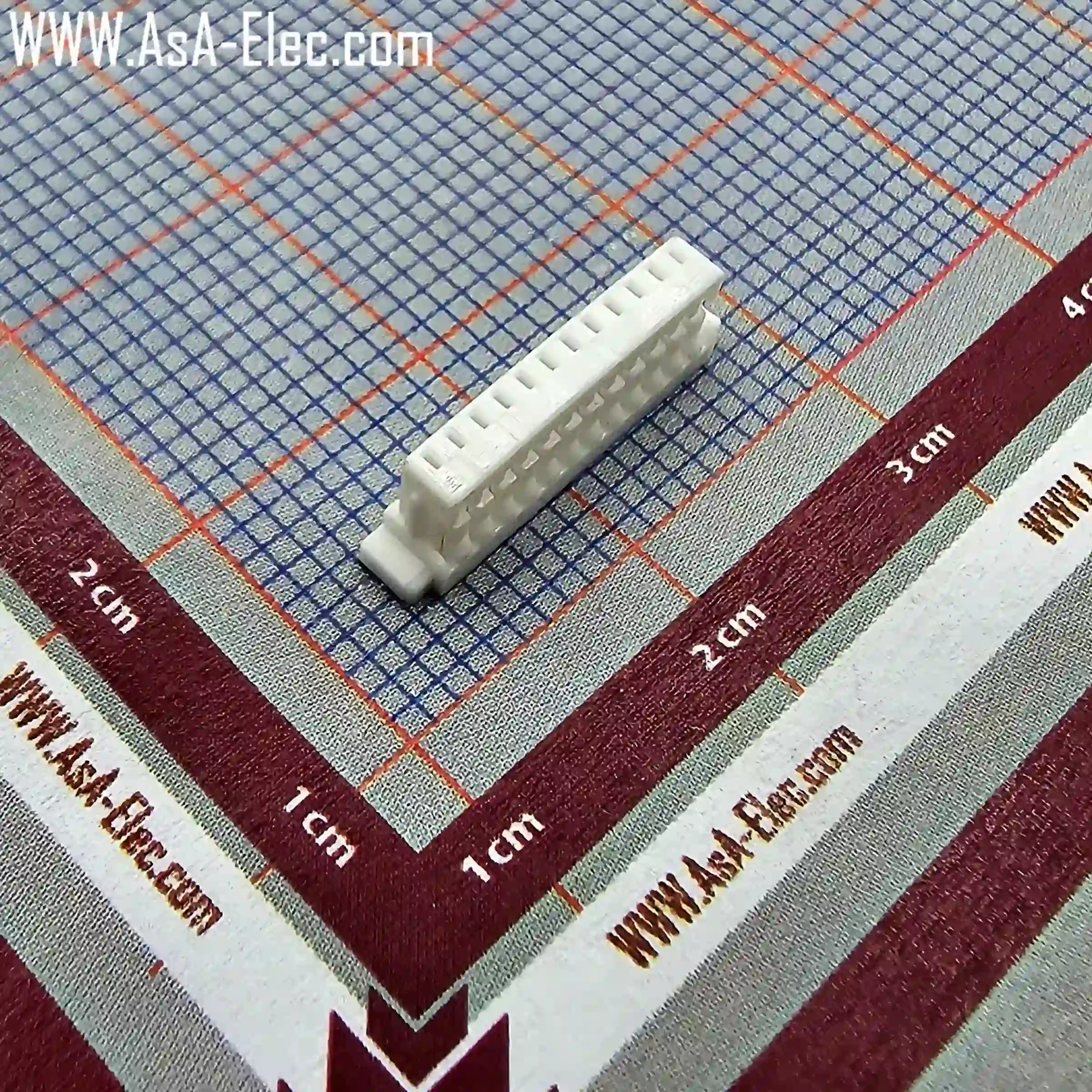

کانکتور SH یک میلی متری 12 پین ماده

کانکتور SH یک میلی متری 12 پین ماده

SH 1.0MM-12Y

12

8400

pdf کانکتور SH یک میلی متری 12 پین ماده

معرفی محصول: کانکتور A1001SH با فاصله‌ی 1.0 میلی‌متری

کانکتور A1001-SH، جایگزینی برای کانکتورهای JST NH است که به طور گسترده‌ای در اتصالات سیم به برد مورد استفاده قرار می‌گیرد. این کانکتور برای استفاده‌های سیگنال، در نوع نر و ماده،  با پوشش رنگی سفید ارائه می‌شود. مواد به کار رفته در ساخت آن شامل برنج با قلع و PA66 است و در تعداد پین‌های 2 تا 16 قابل دسترس است. همچنین، این محصول در ردیف‌های تک و دوگانه موجود می‌باشد.

مشخصات فنی و ویژگی‌های محصول

  • مشخصات: فاصله پین‌ها 1.0 میلی‌متر
  • جریان نامی: 1.0A AC/DC
  • ولتاژ نامی: 250V AC/DC
  •  دامنه دمایی: -25°C تا +85°C
  •  مقاومت تماسی: حداکثر 20mΩ
  •  مقاومت عایقی: حداقل 5000mΩ
  •  ولتاژ تحملی: 5000V AC در دقیقه
  •   سیم‌های قابل استفاده: AWG #30 تا #28.

کاربرد محصول

کانکتور A1001-SH در طیف گسترده‌ای از صنایع و دستگاه‌ها مانند لوازم خانگی، دوچرخه‌های برقی، خانه‌های هوشمند، امنیتی، سلامتی، بردهای مدار چاپی (PCBA)، مودم، روتر، لپ تاپ وسایل نقلیه انرژی نو، حمام‌های هوشمند و غیره کاربرد دارد.

مزایا، امکانات و معایب

مزایا

از مزایای اصلی این کانکتور می‌توان به تنوع بالای محصولات، سازگاری با محصولات UL، رعایت کامل مقررات REACH و ROHS اشاره کرد. این محصولات مطابق با مقررات REACH و ROHS تولید می‌شوند و از موادی با کیفیت برخوردار هستند که امکان استفاده در شرایط مختلف را فراهم می‌آورد. علاوه بر این، طراحی ویژه‌ای که در این کانکتورها به کار رفته، باعث می‌شود که در برابر لرزش‌ها و تغییر شکل‌های ممکن، اتصال الکتریکی مثبت و مقاومت تماسی کمی داشته باشند، که این امر برای سیستم‌های انتقال قدرت و سیم‌کشی شاسی مفید است.
همچنین، کیفیت ساخت آن توسط خطوط مونتاژ اتوماتیک و در یک کارخانه مجهز به گواهینامه ISO 9001/2008 تضمین شده است.


معایب

اطلاعات مستقیمی در منابع فعلی در خصوص معایب محصول A1001-SH ارائه نشده است. با این حال، به طور کلی، در نظر گرفتن انطباق با مشخصات فنی دقیق، تطابق با نیازهای خاص کاربر، و همچنین ارزیابی دقیق کیفیت پیش از خرید مهم است.

سوالات متداول

آیا کانکتور A1001-SH می‌تواند به جای JST SH استفاده شود؟
بله، این کانکتور به عنوان جایگزینی برای کانکتورهای JST NH طراحی شده و با مشخصات فنی مشابه، قابلیت استفاده را فراهم می‌آورد.

چه نوع سیم‌هایی با کانکتور A1001-SH سازگار است؟
این کانکتور با سیم‌هایی با سایز AWG 30 تا 28  سازگار است، که امکان استفاده در تنوع وسیعی از کاربردها را می‌دهد.

حداکثر ولتاژ و جریان قابل تحمل کانکتور A1001-SH چقدر است؟
حداکثر ولتاژ و جریان قابل تحمل این کانکتور به ترتیب 250V AC/DC و 1.0A AC/DC است.

آیا کانکتور A1001-SH در برابر دما مقاوم است؟
بله، این کانکتور در دامنه دمایی -25°C تا +85°C عملکرد مناسبی دارد.

چگونه می‌توان از مقاومت تماسی پایین در کانکتور A1001-SH اطمینان حاصل کرد؟
تولید کننده با استفاده از مواد با کیفیت و فرآیندهای تولید دقیق، مقاومت تماسی را در حداقل ممکن نگه می‌دارد، که حداکثر 20mΩ است.
