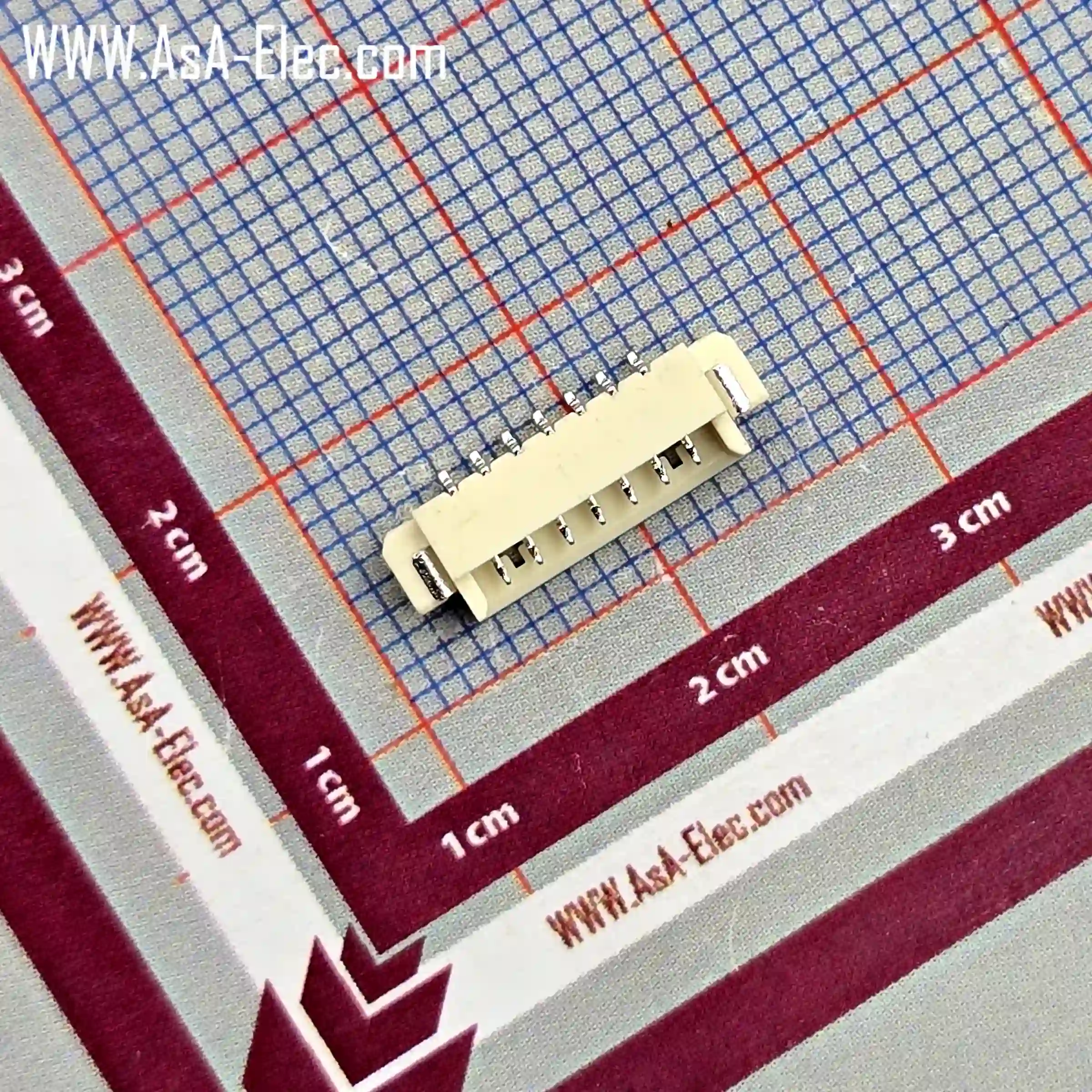

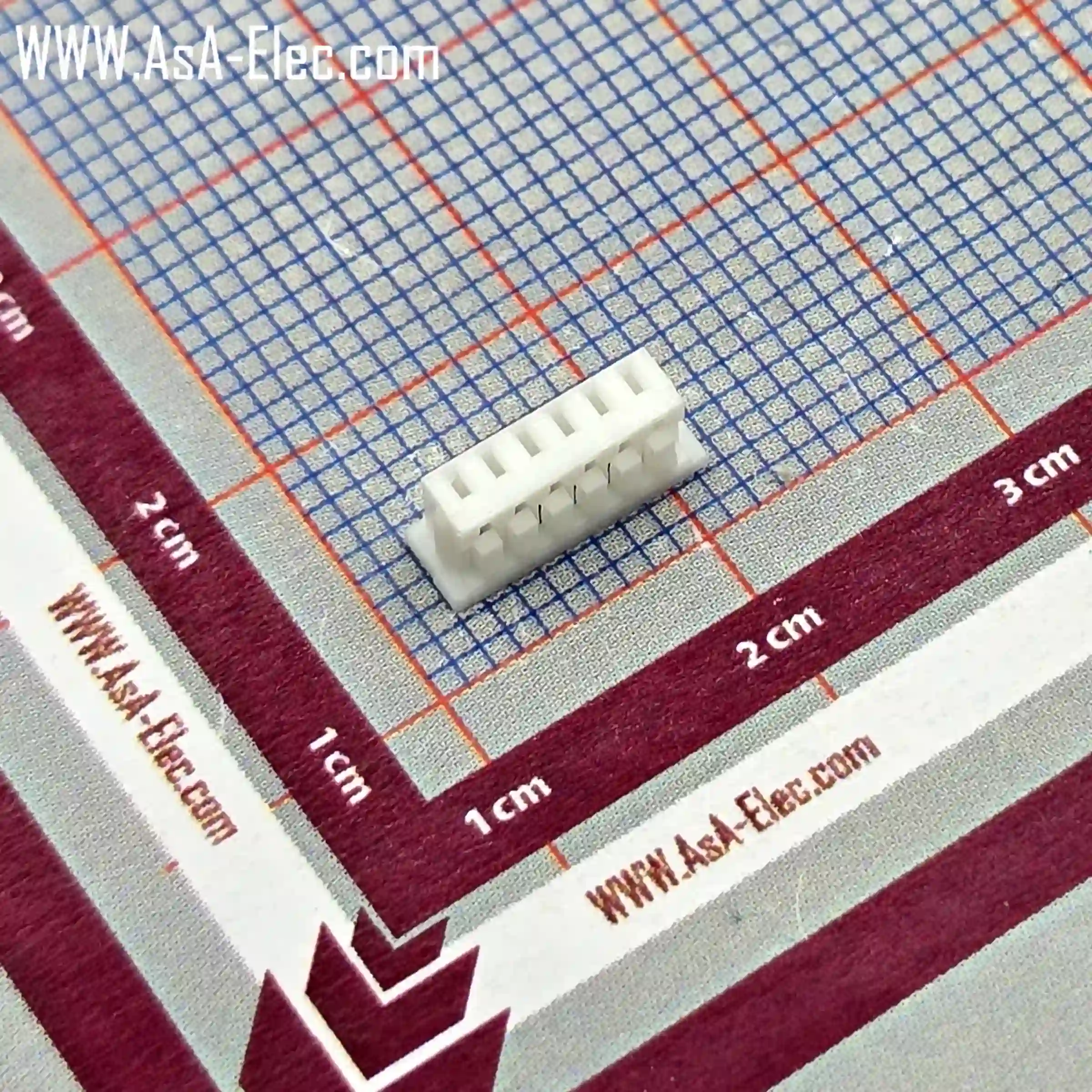

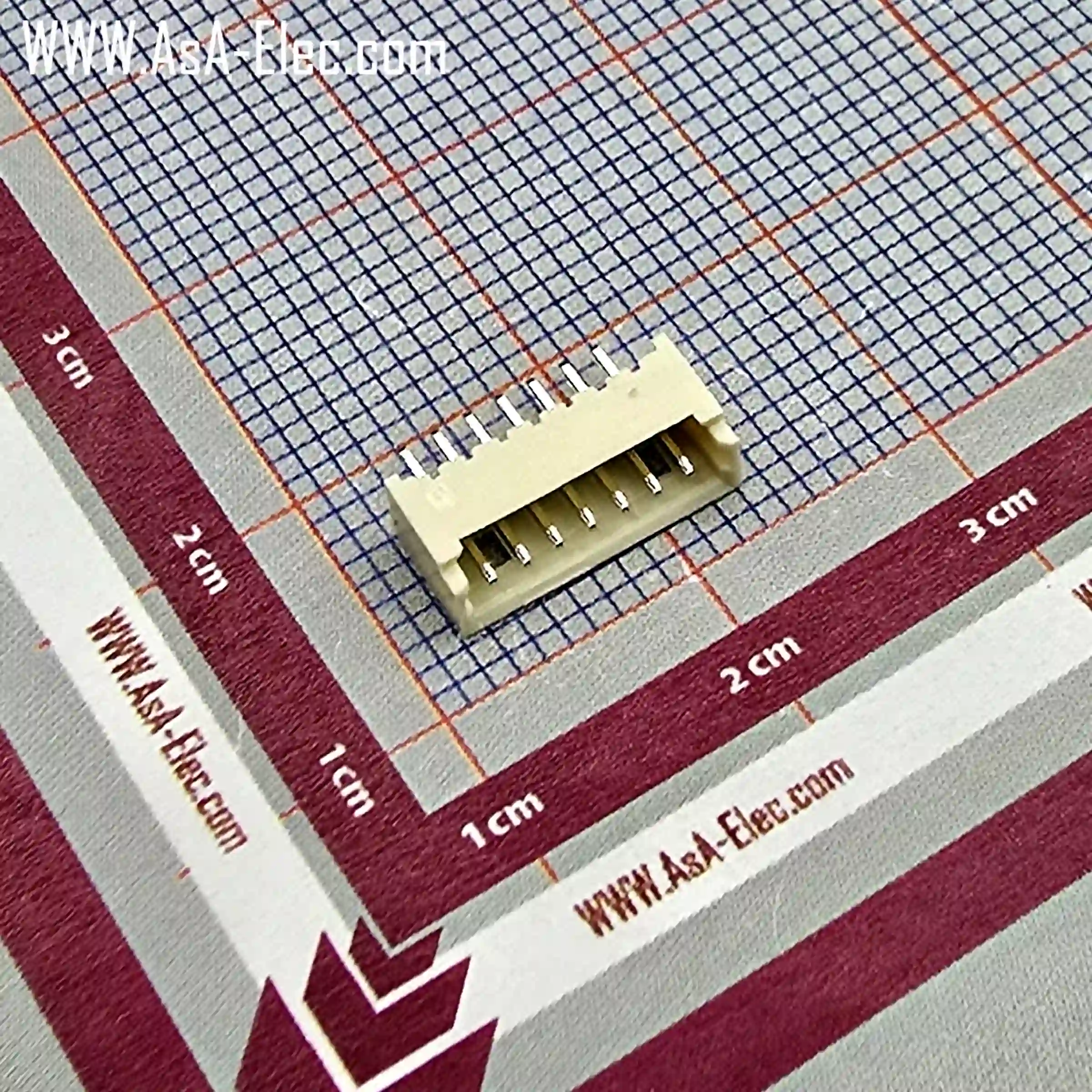

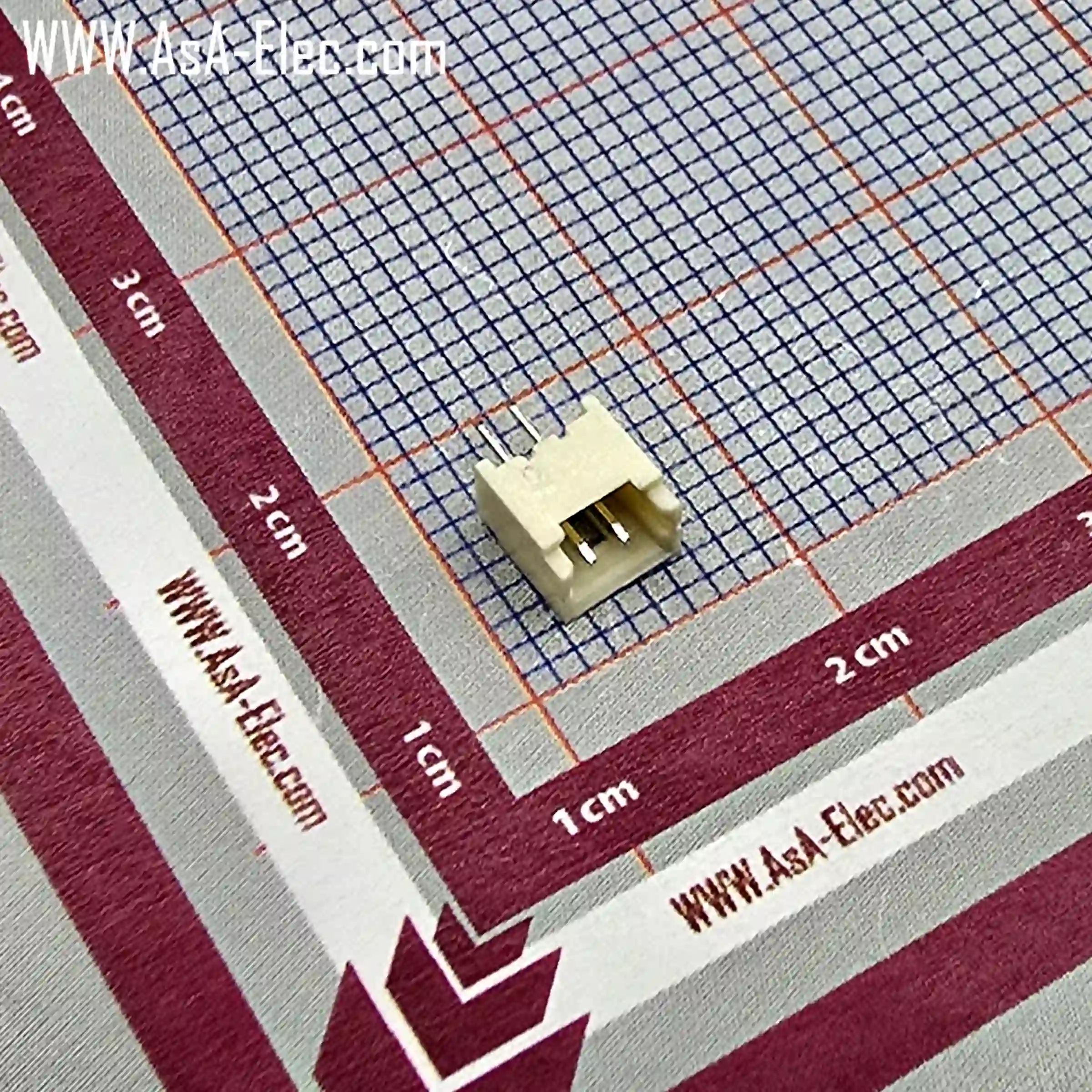

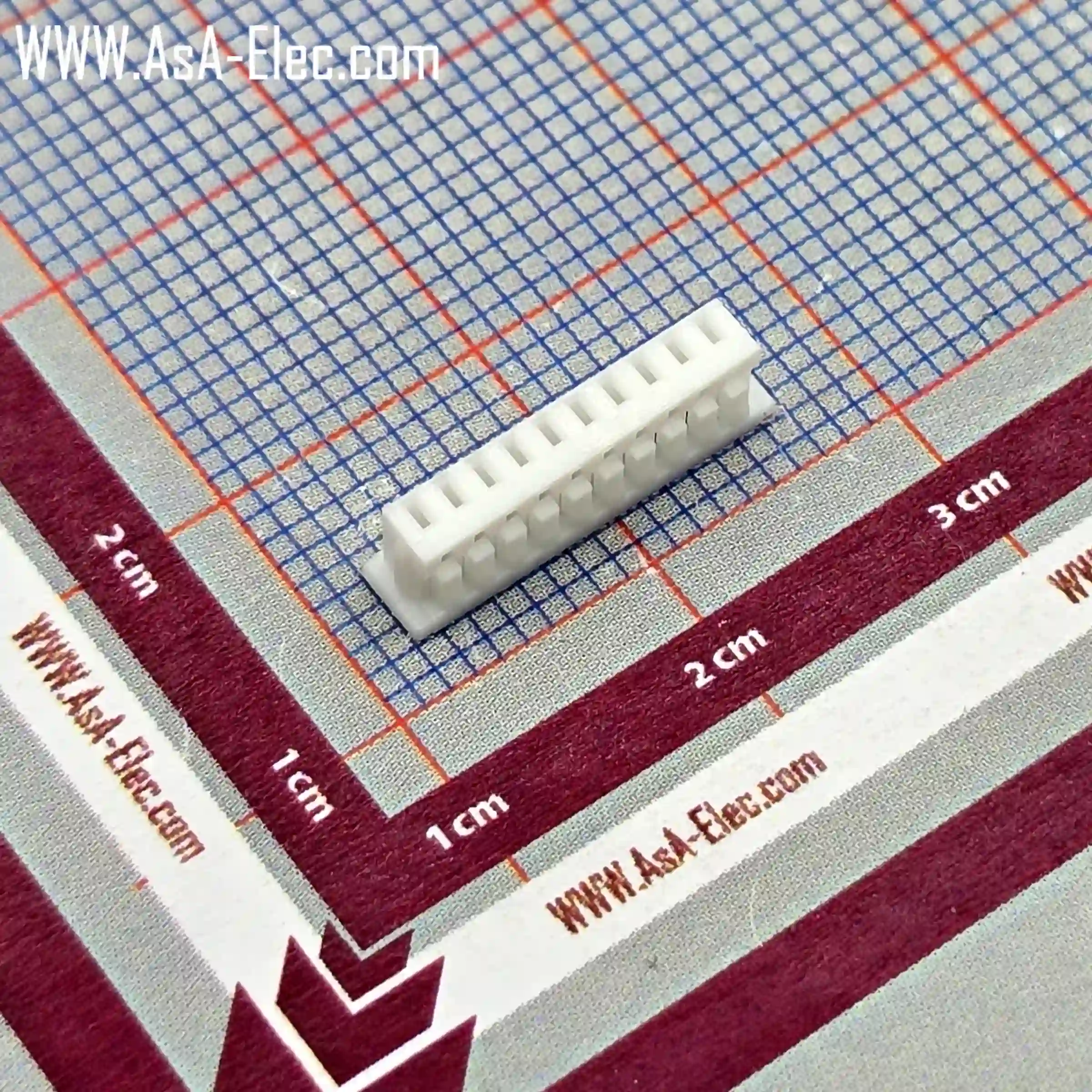

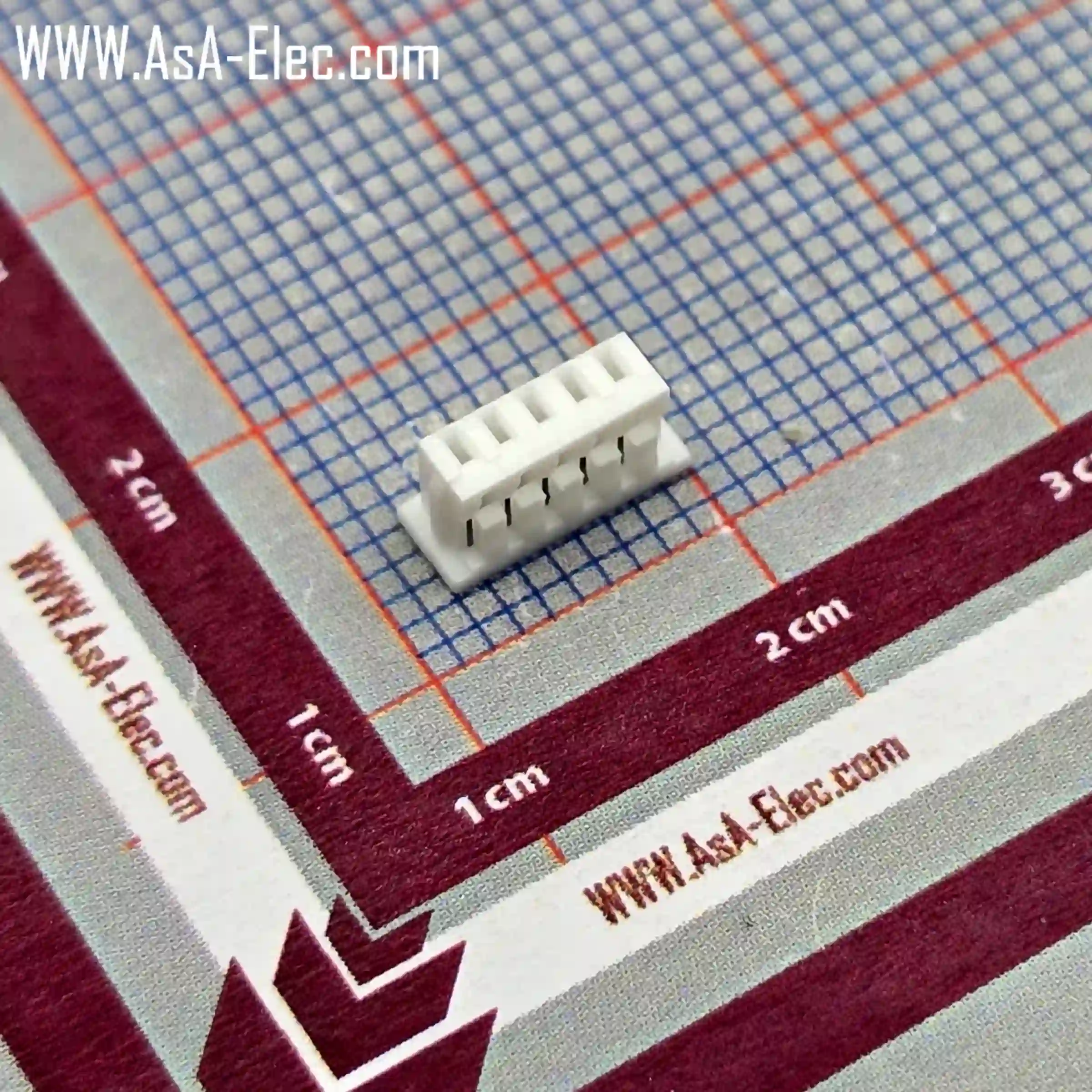

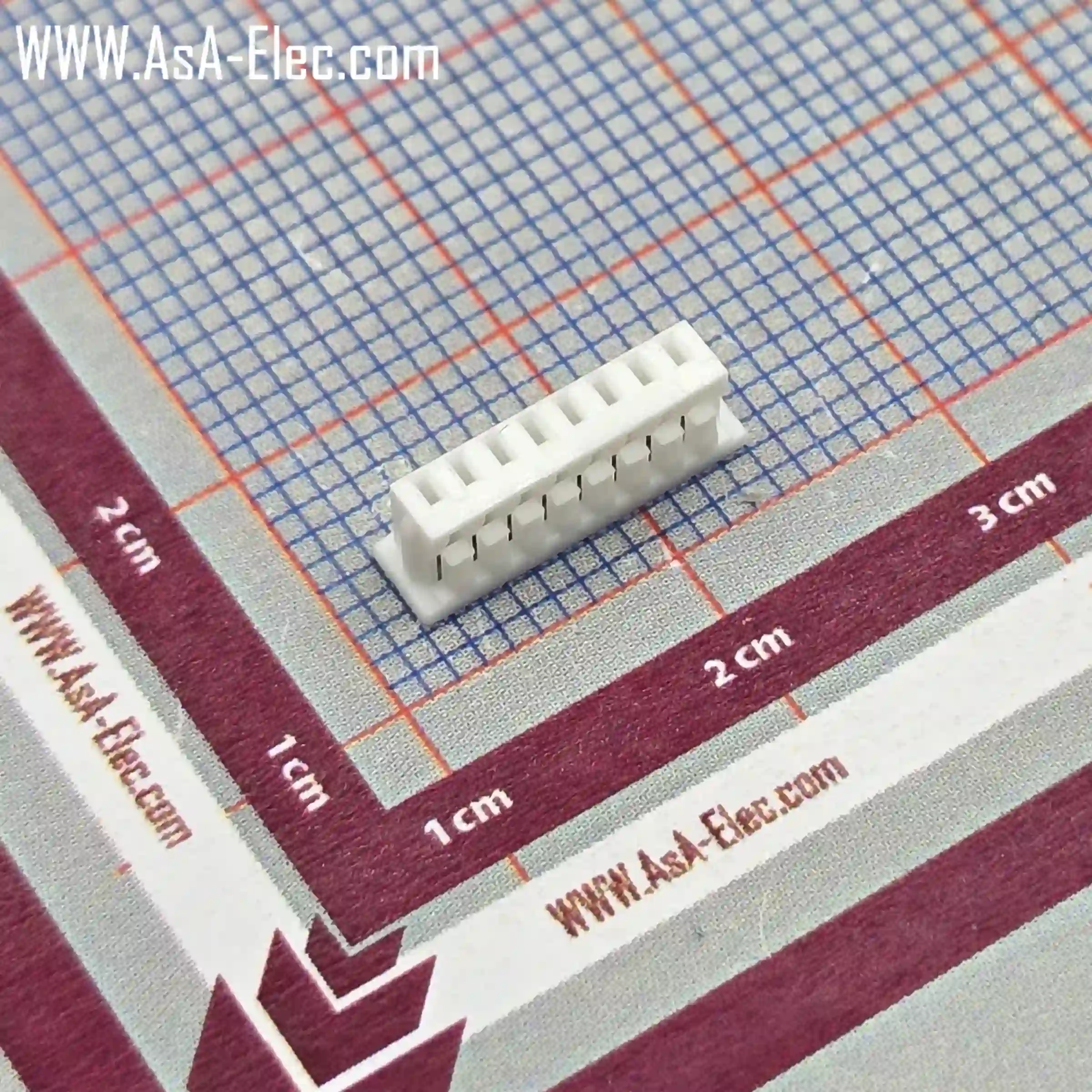

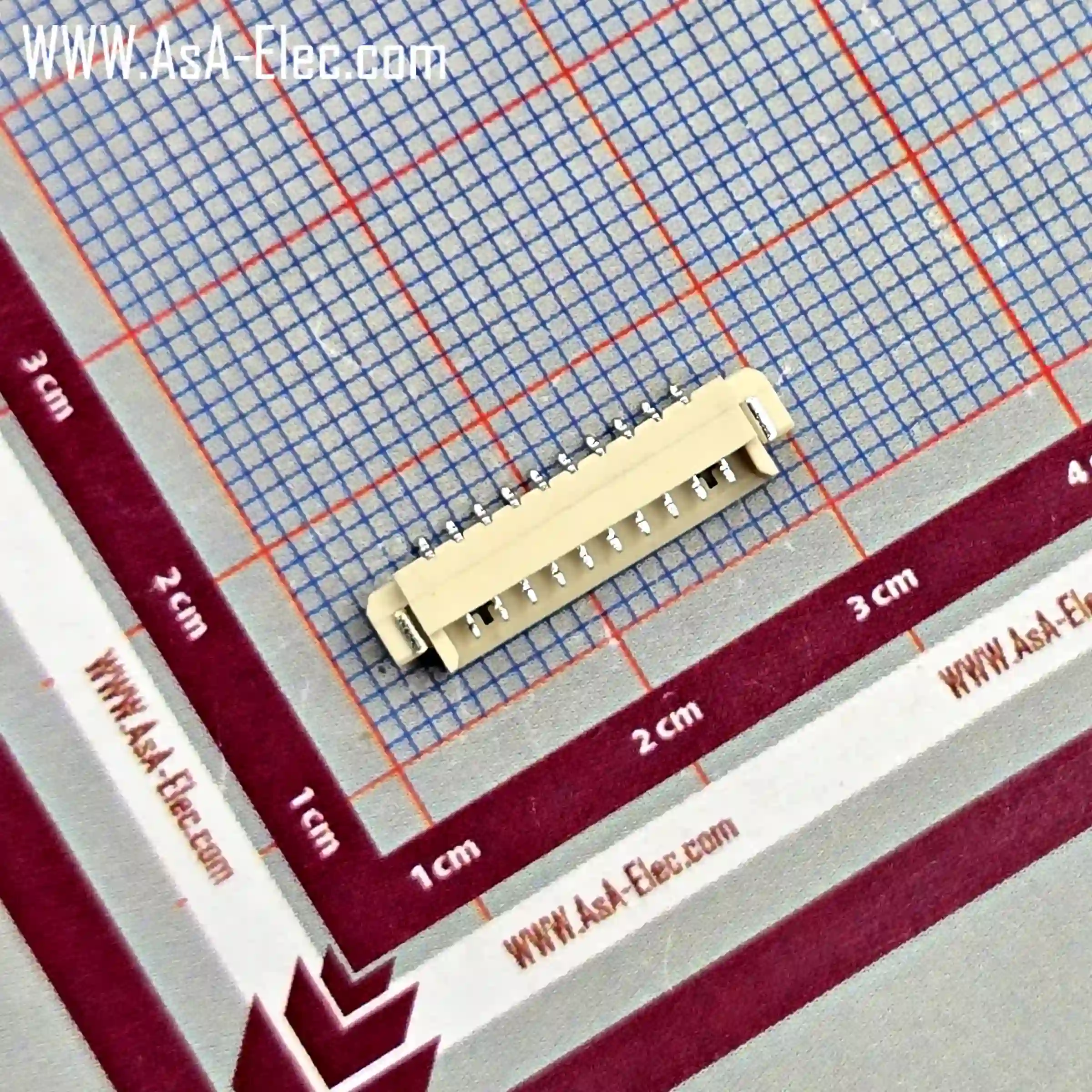

معرفی محصول wire to board pitch 1.25 mm FH series

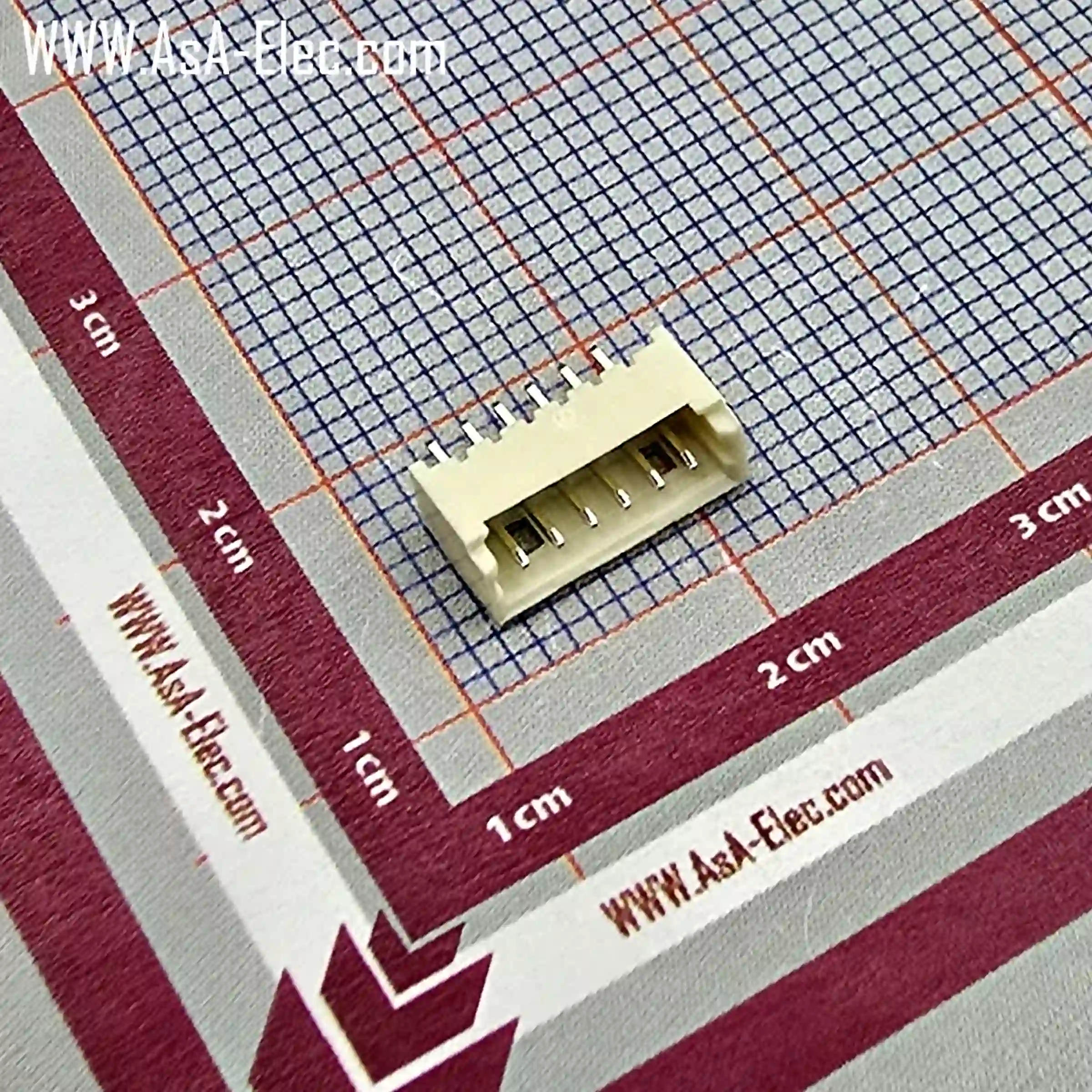

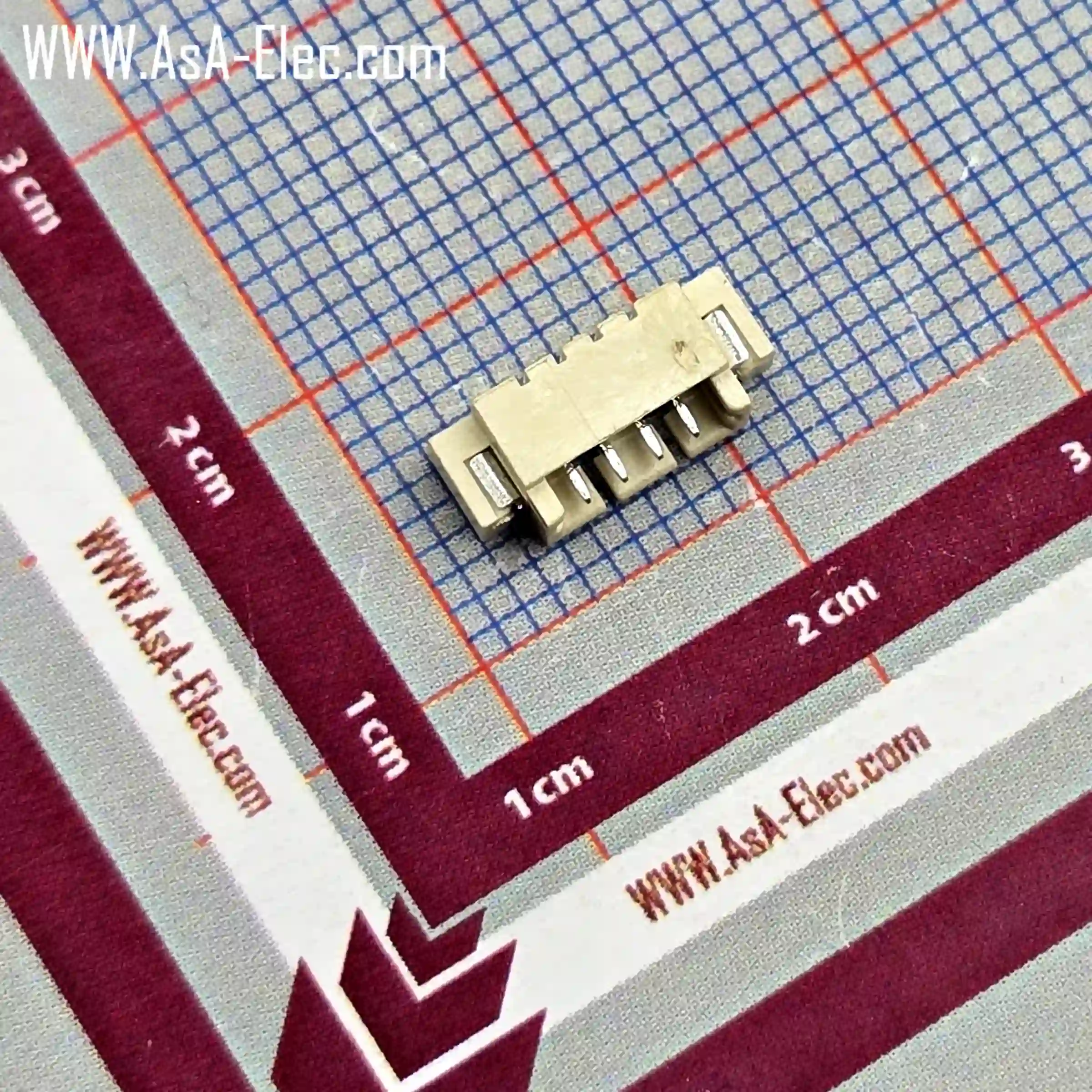

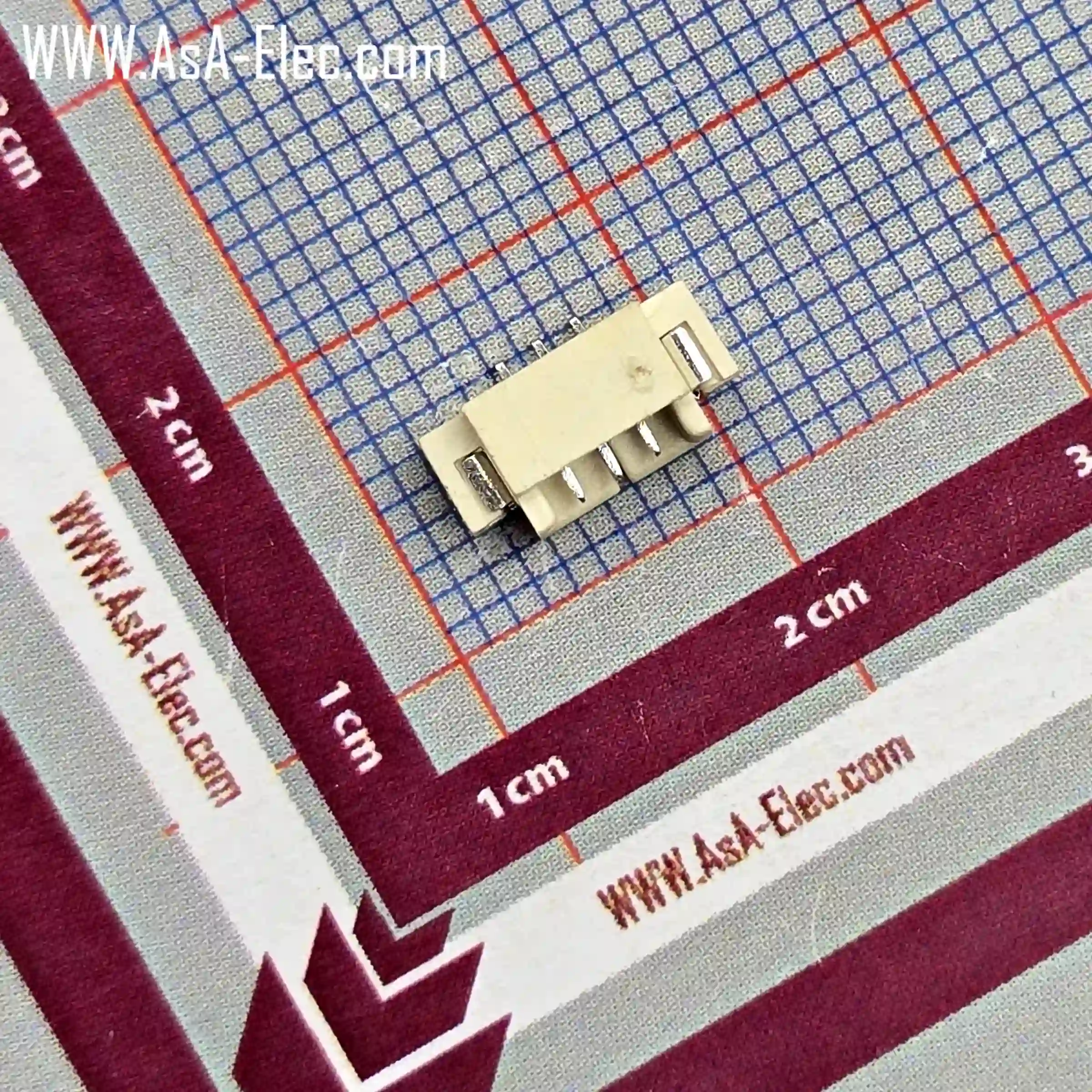

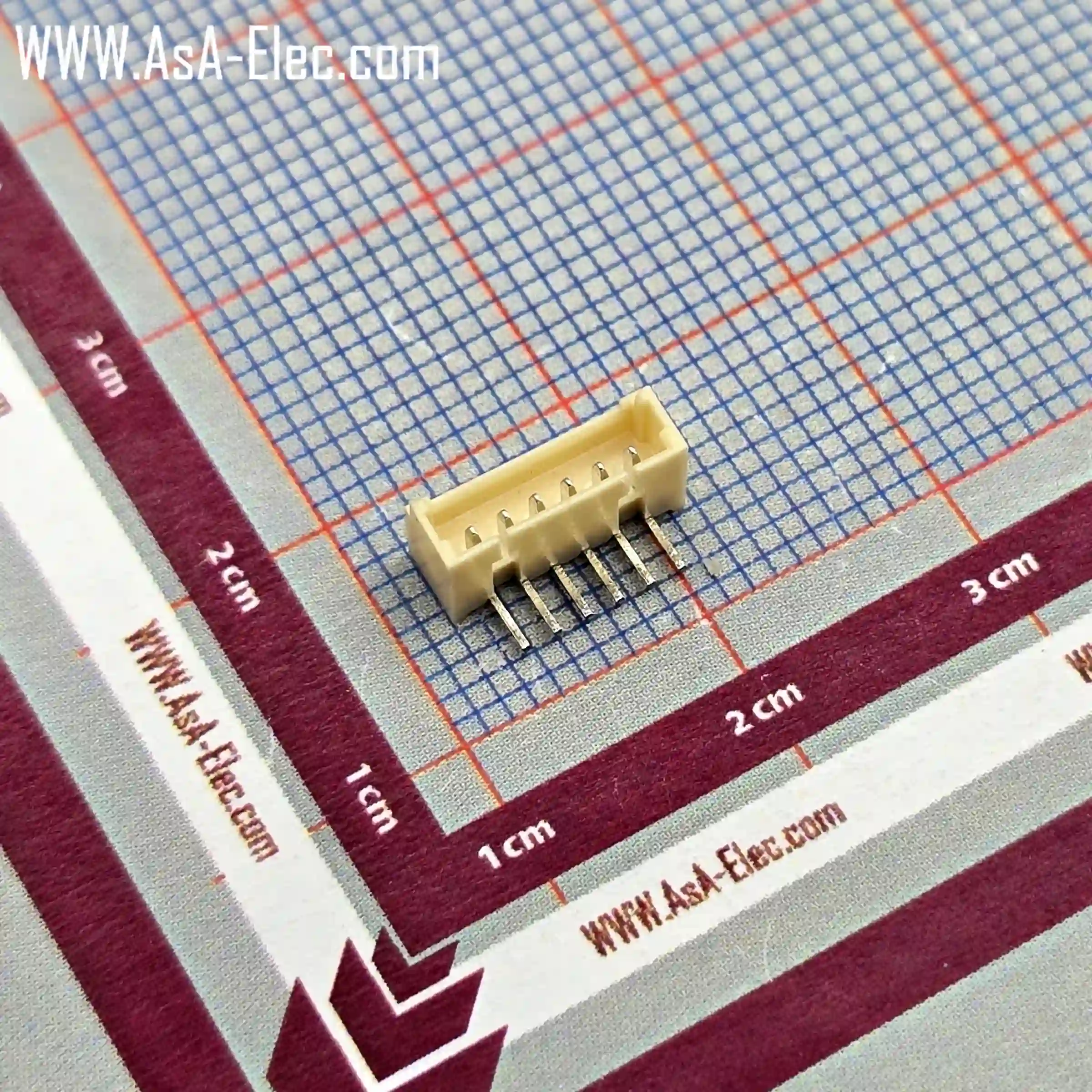

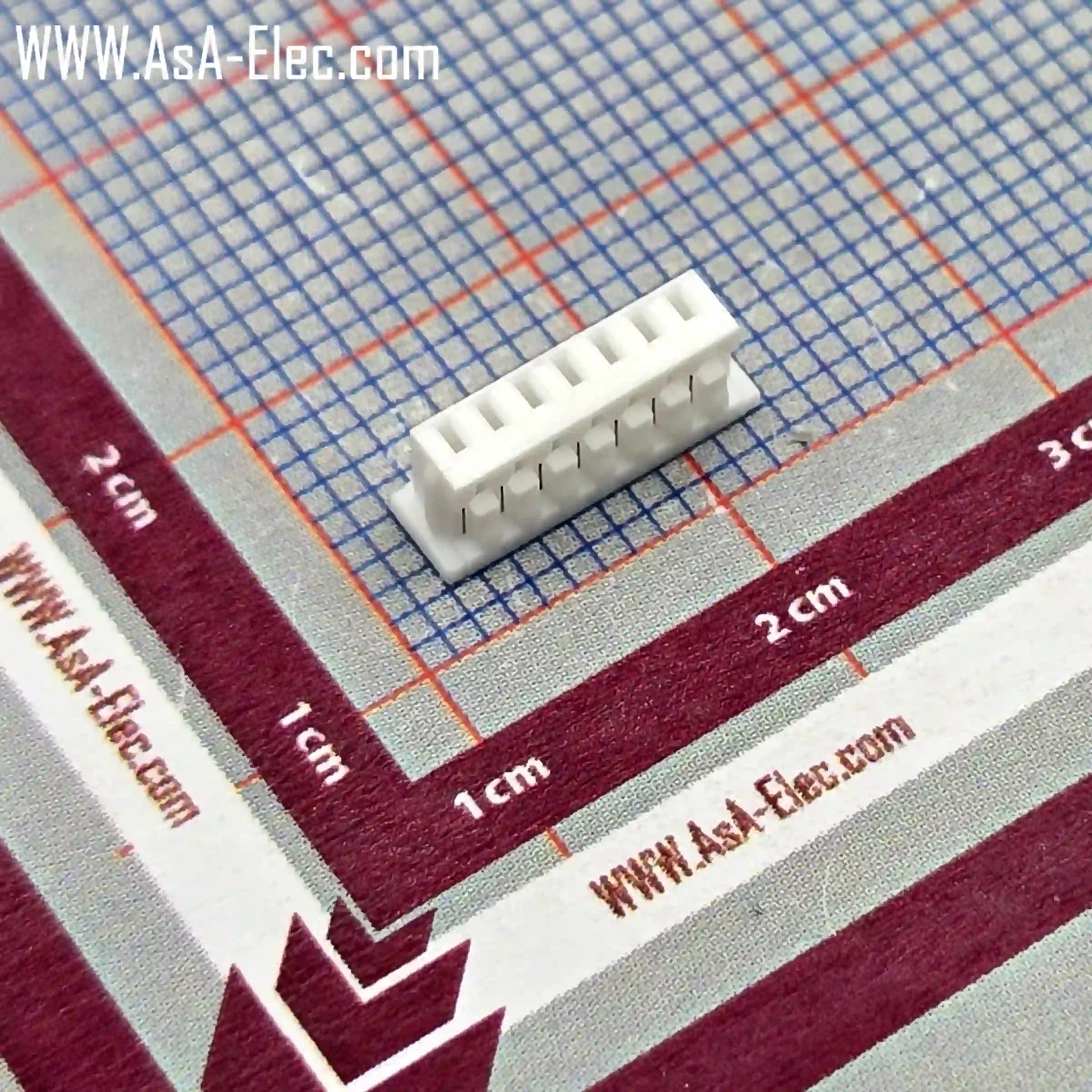

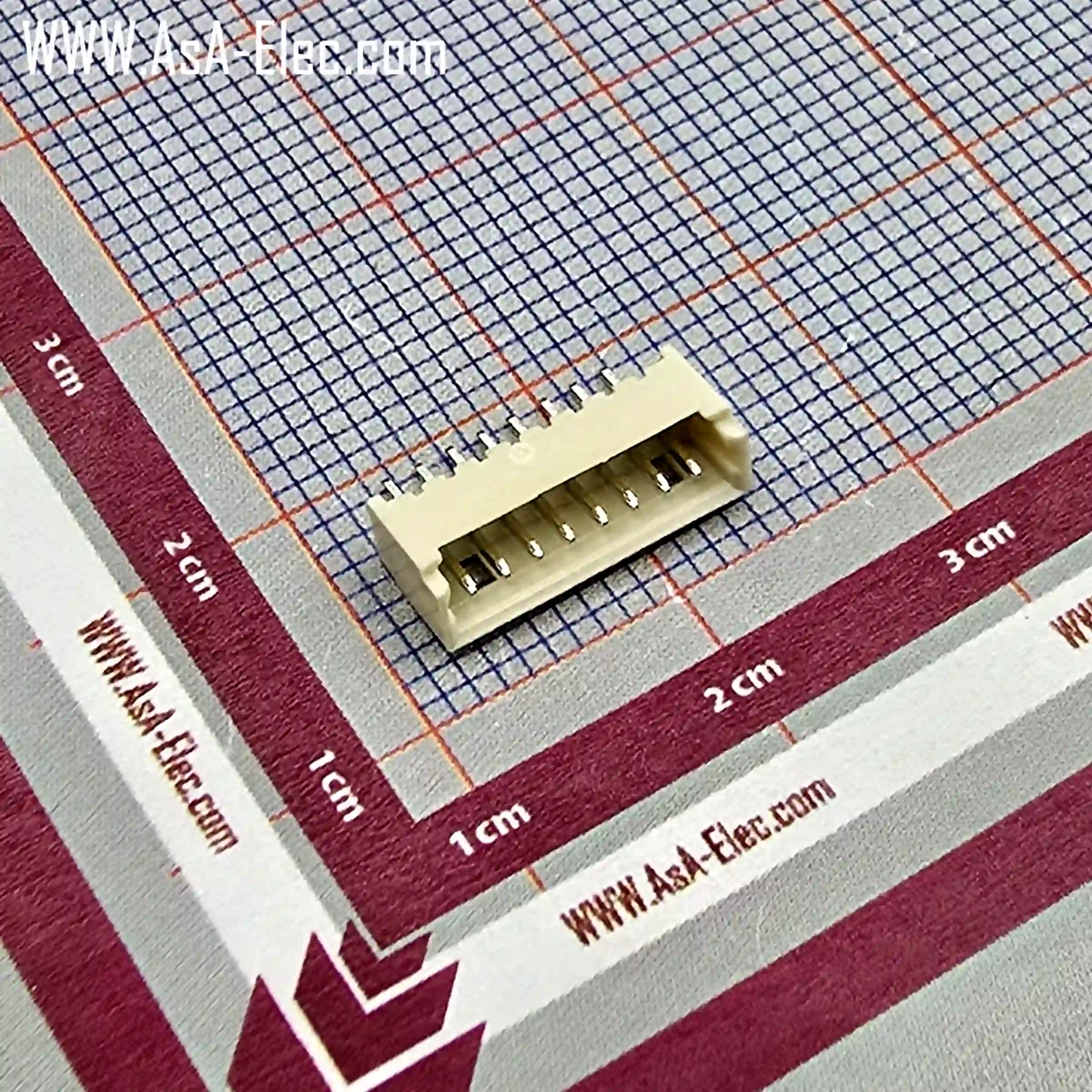

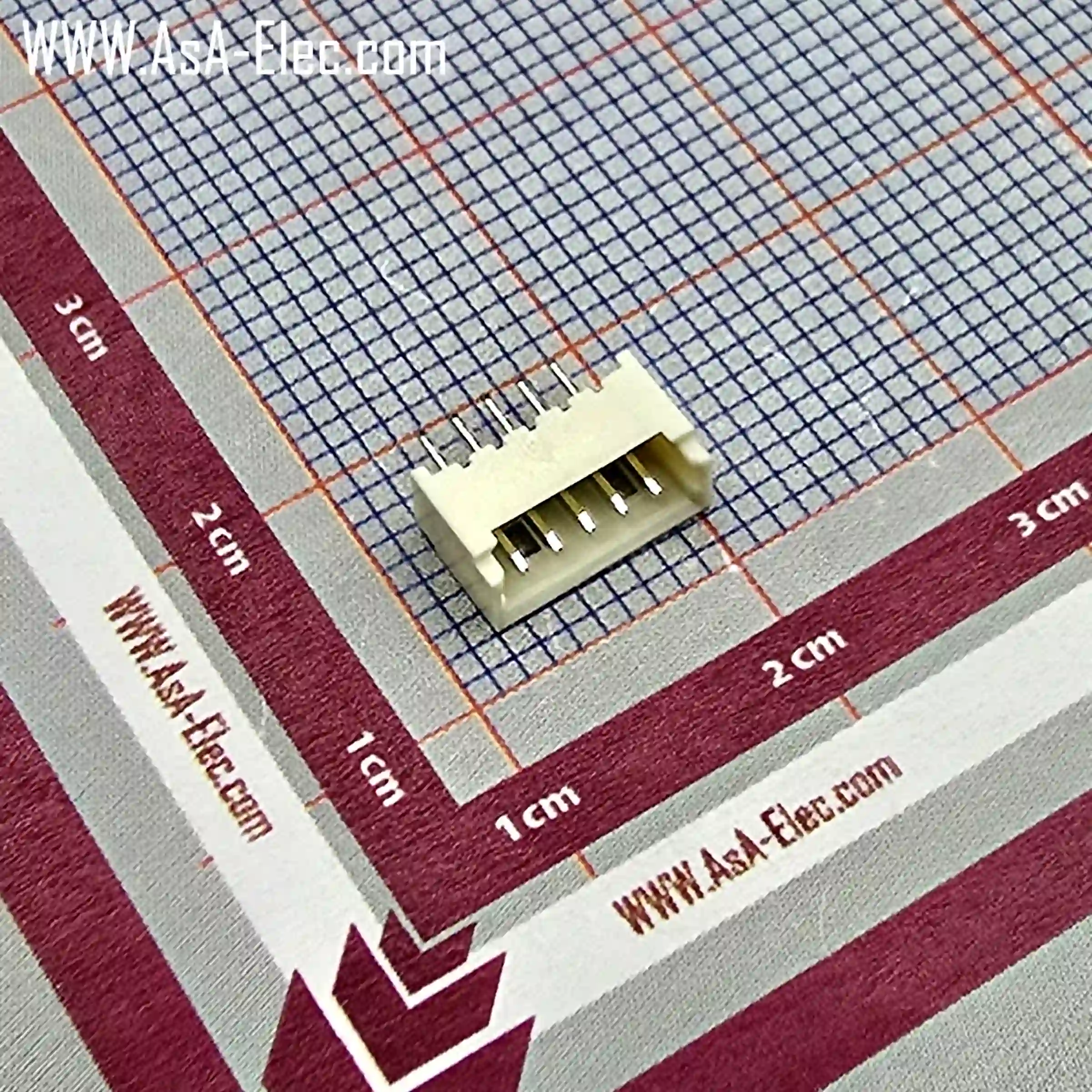

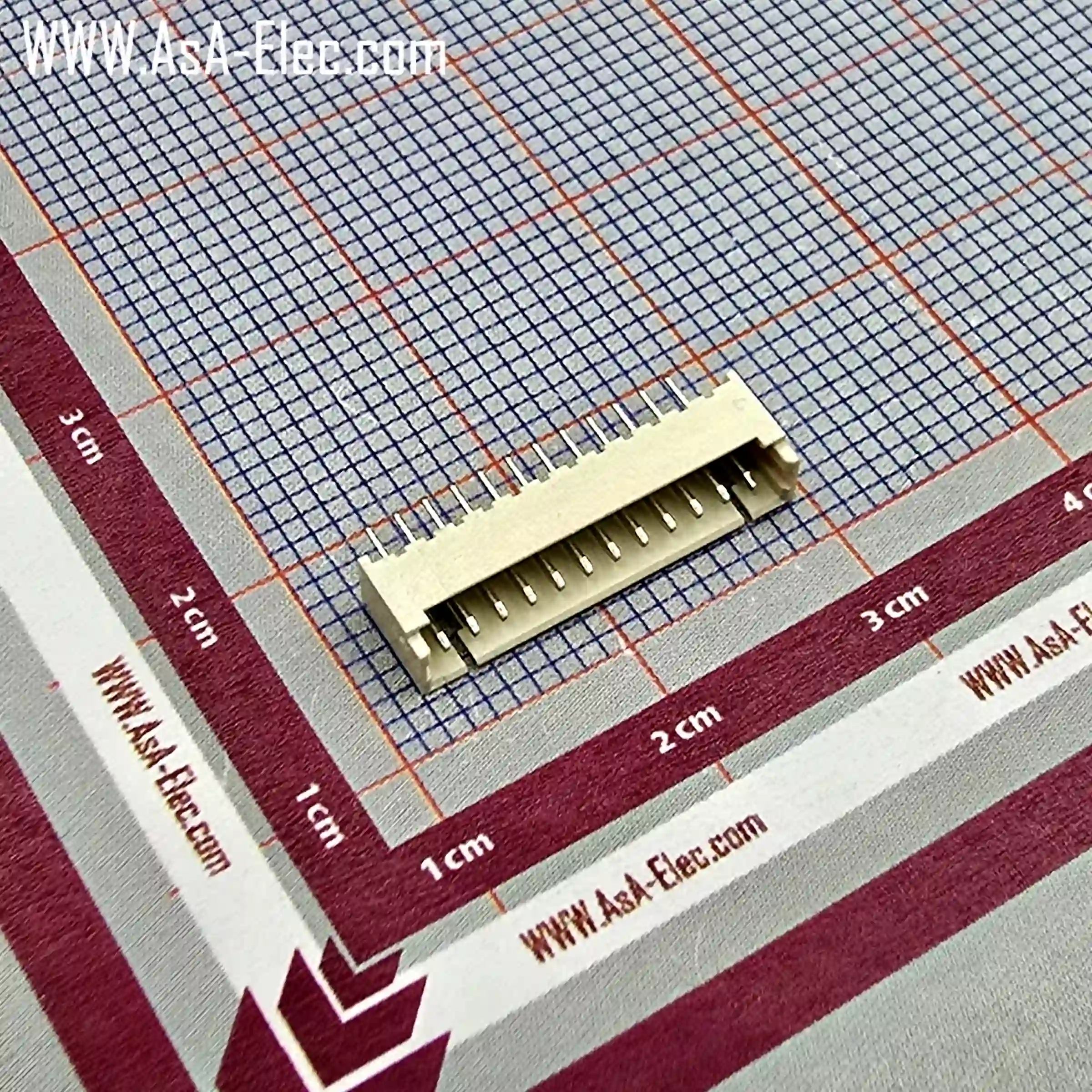

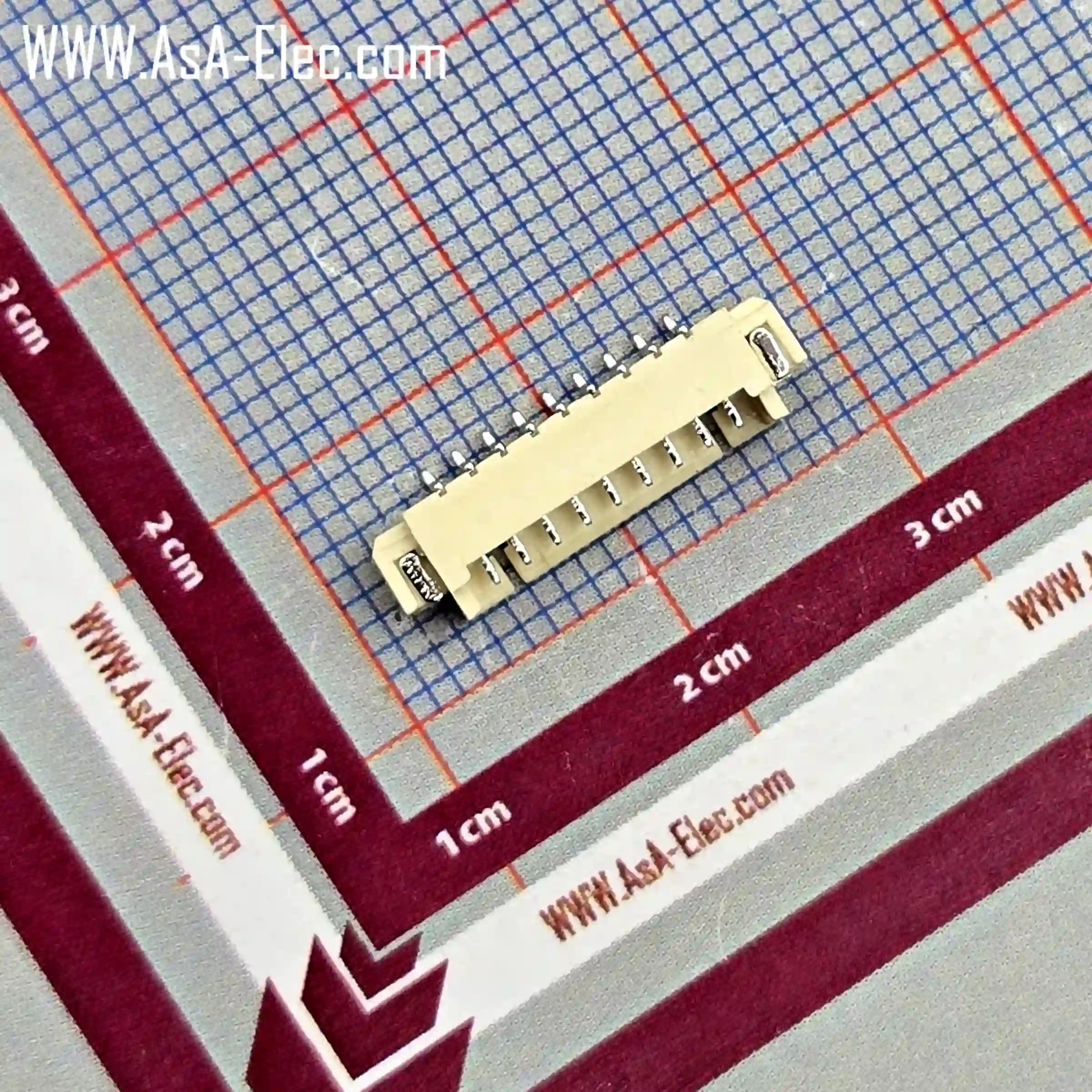

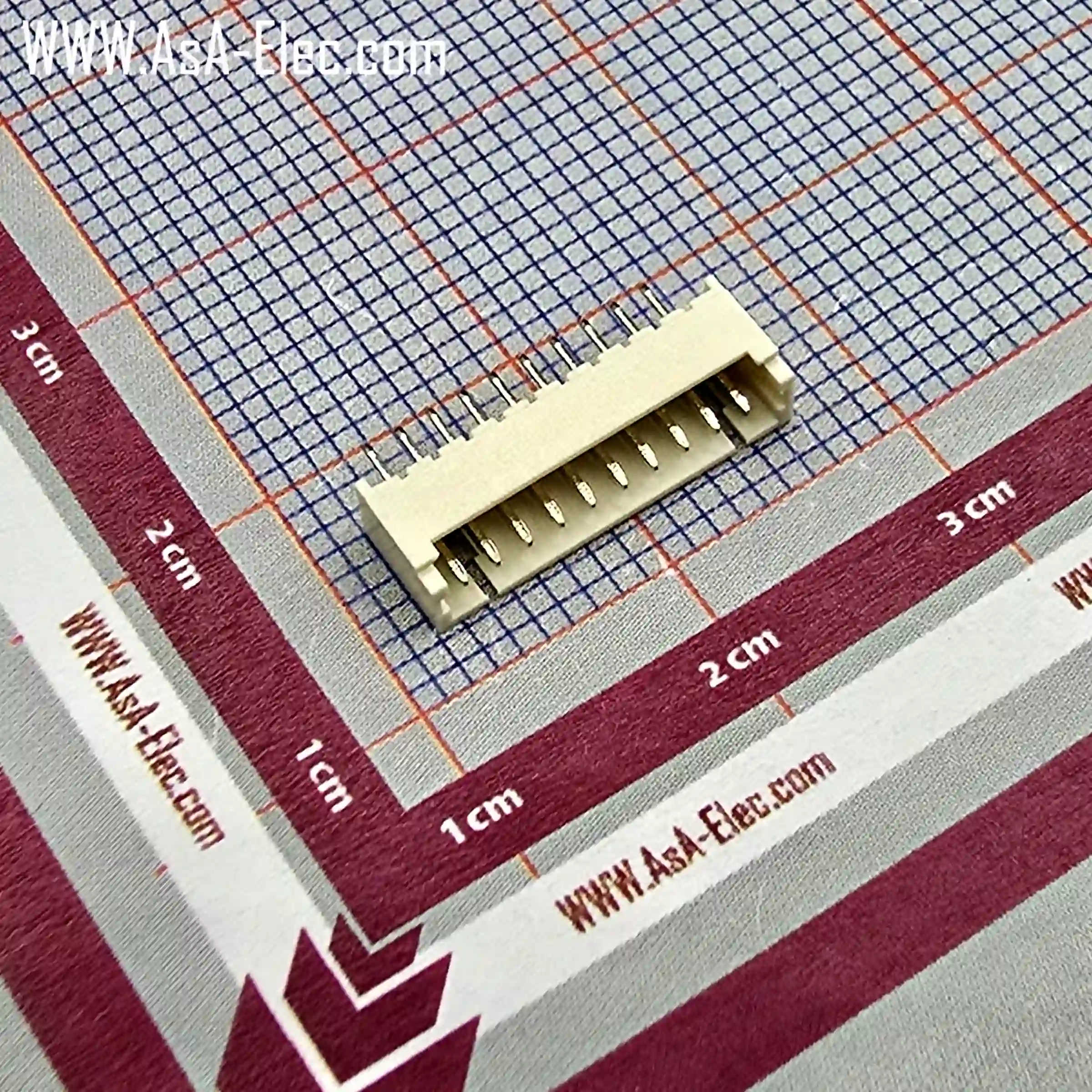

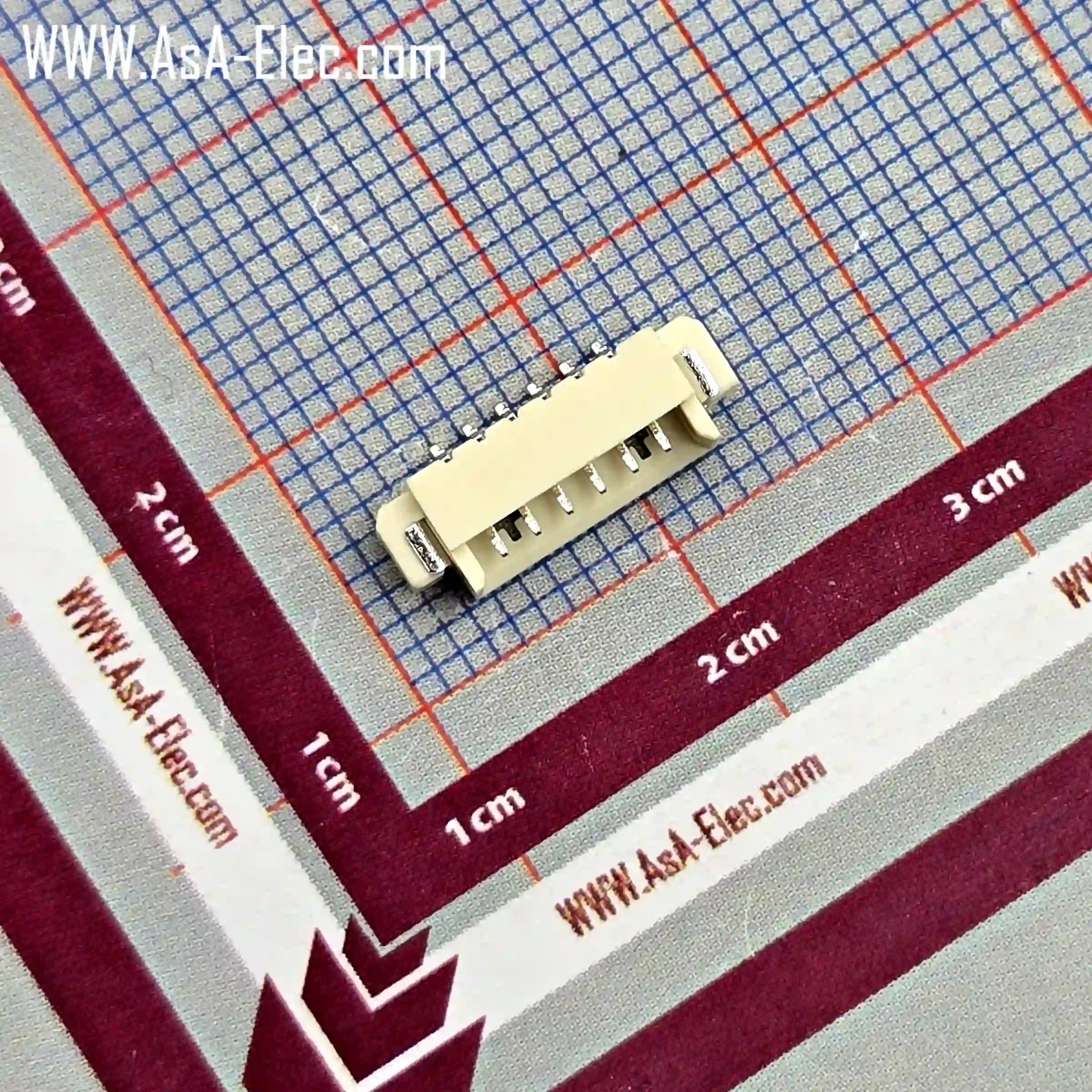

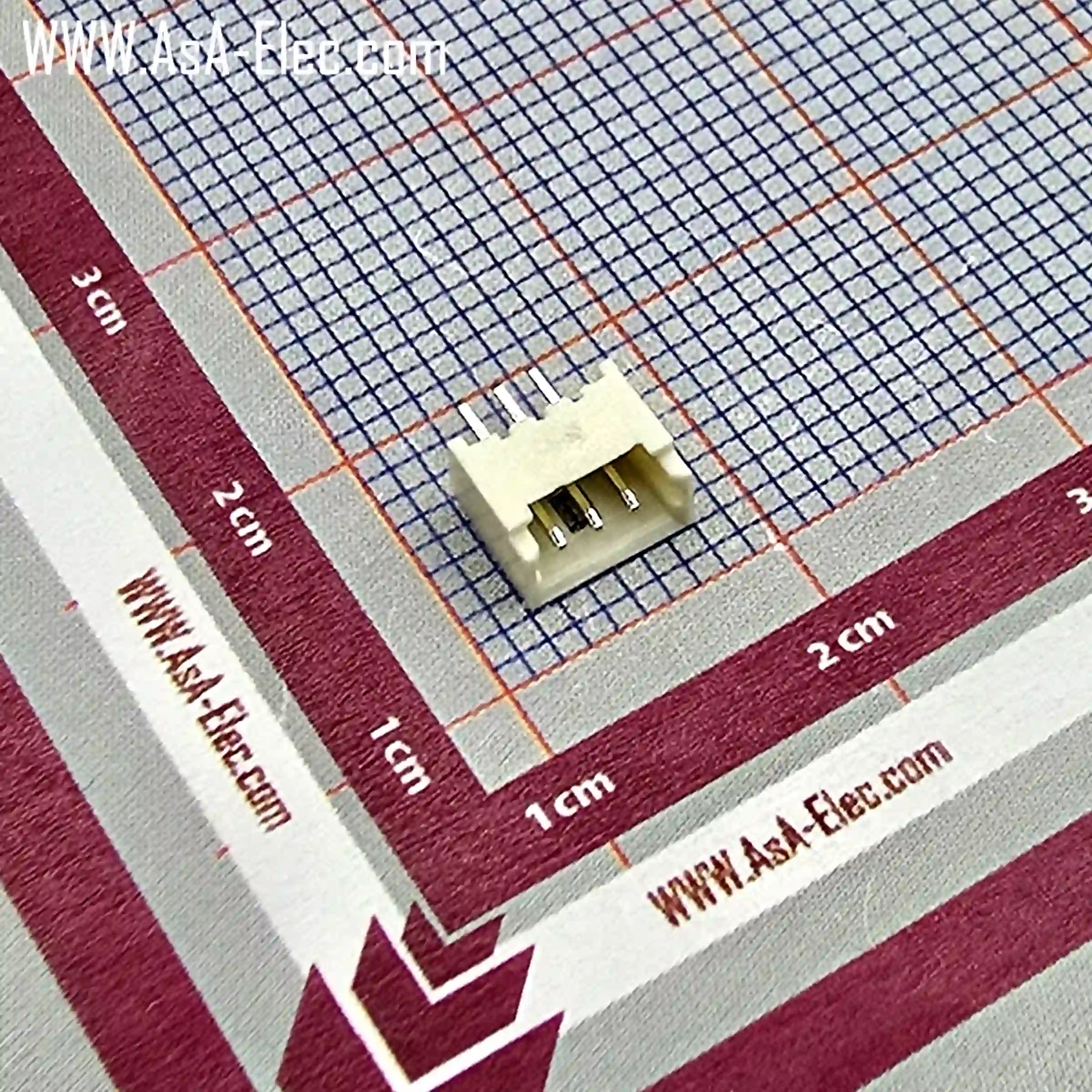

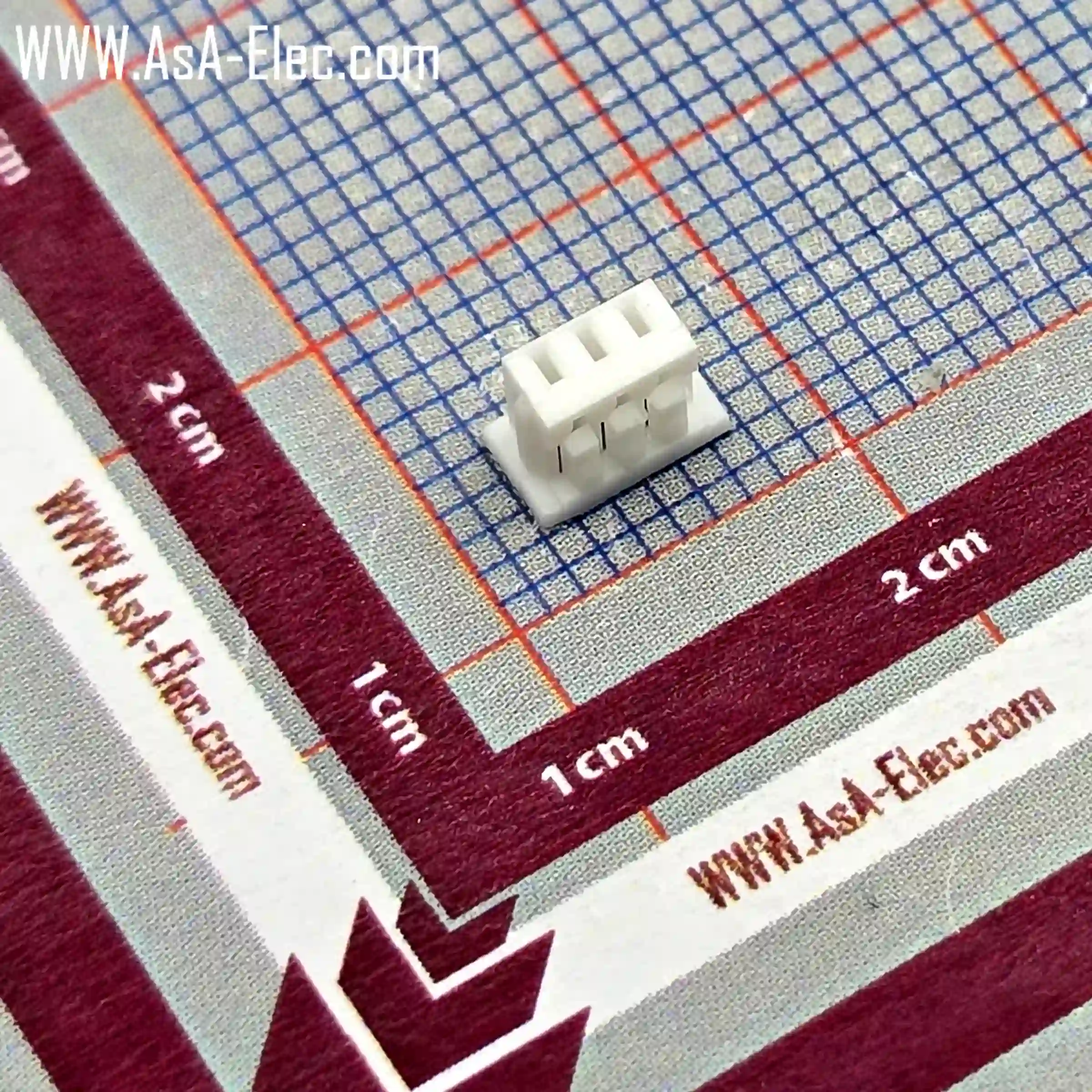

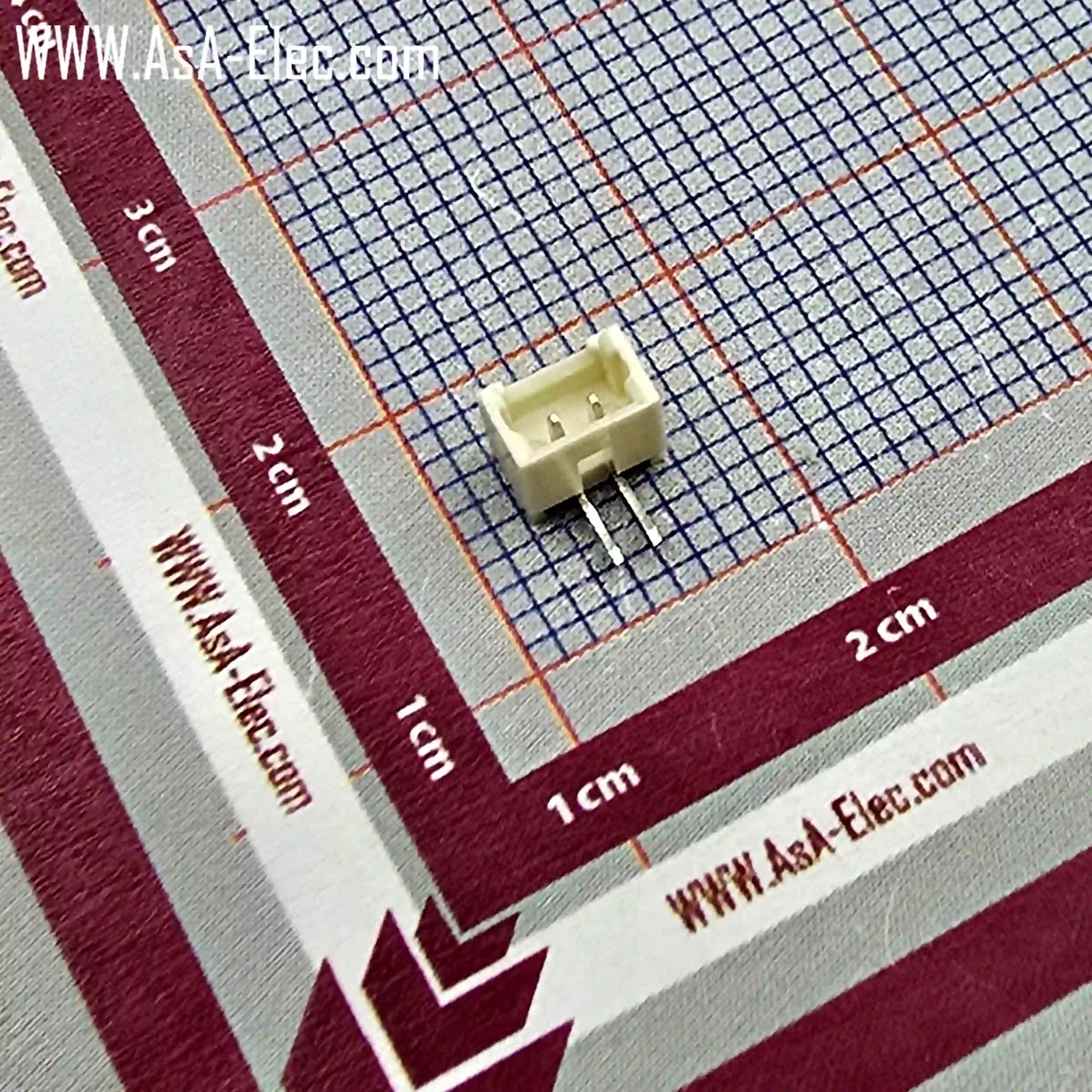

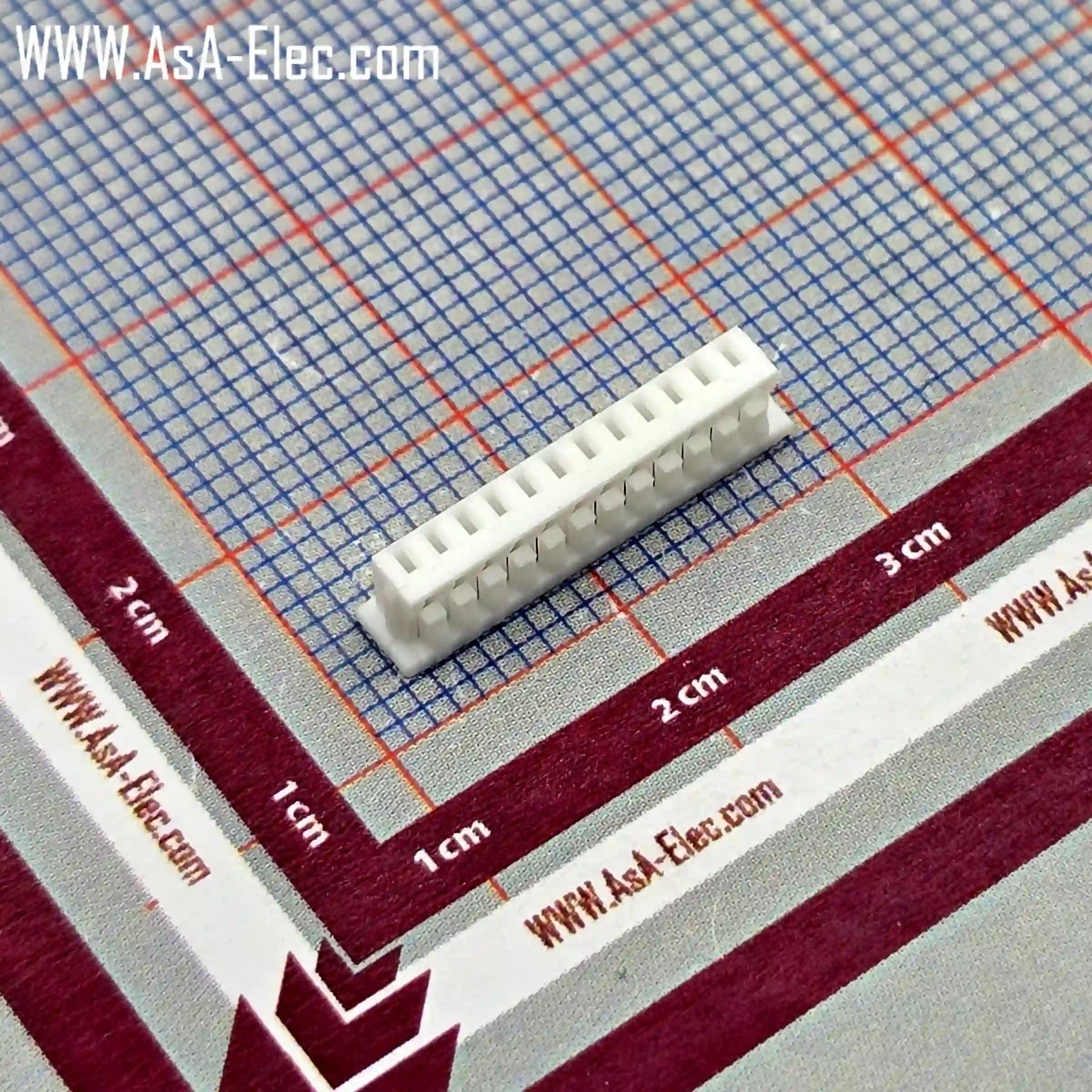

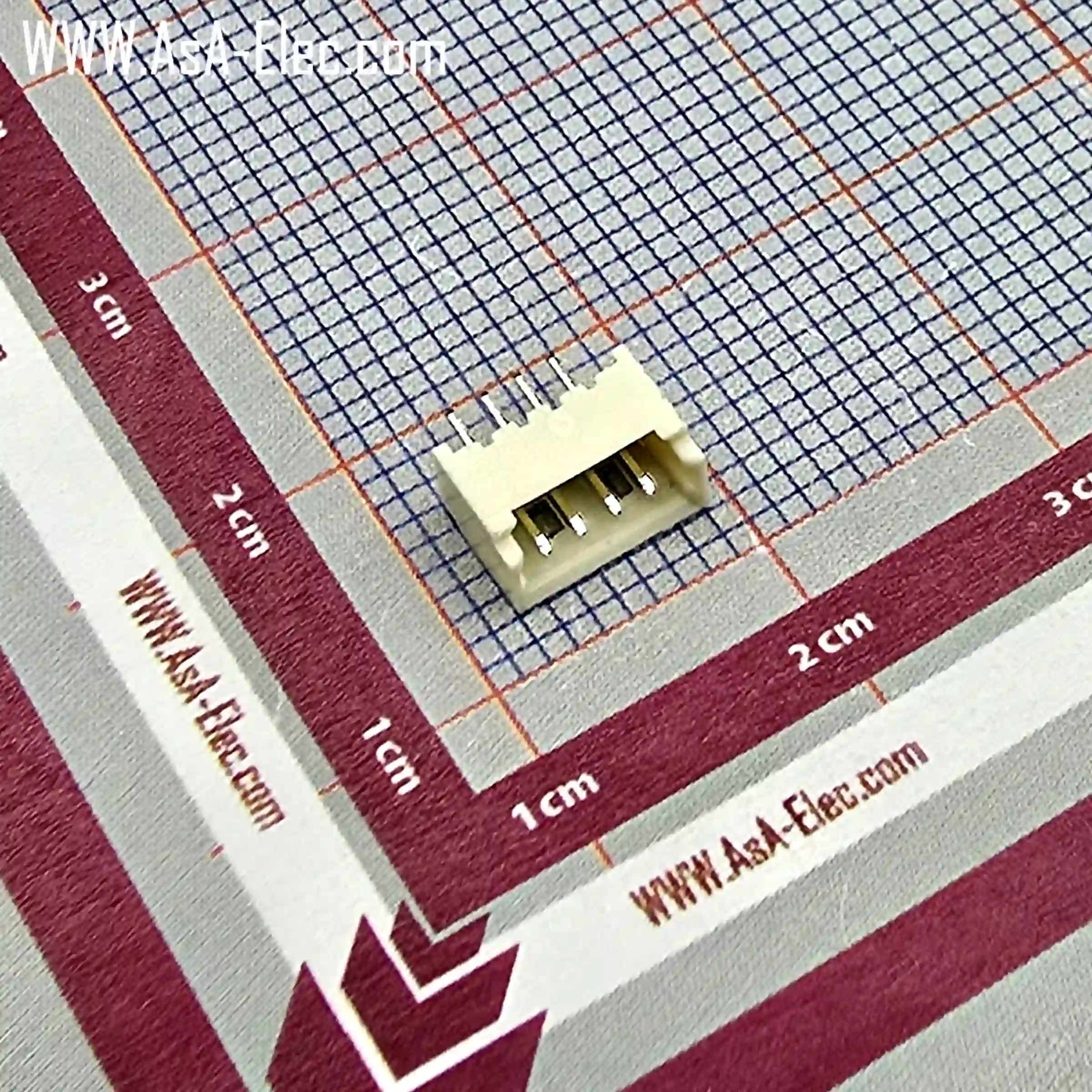

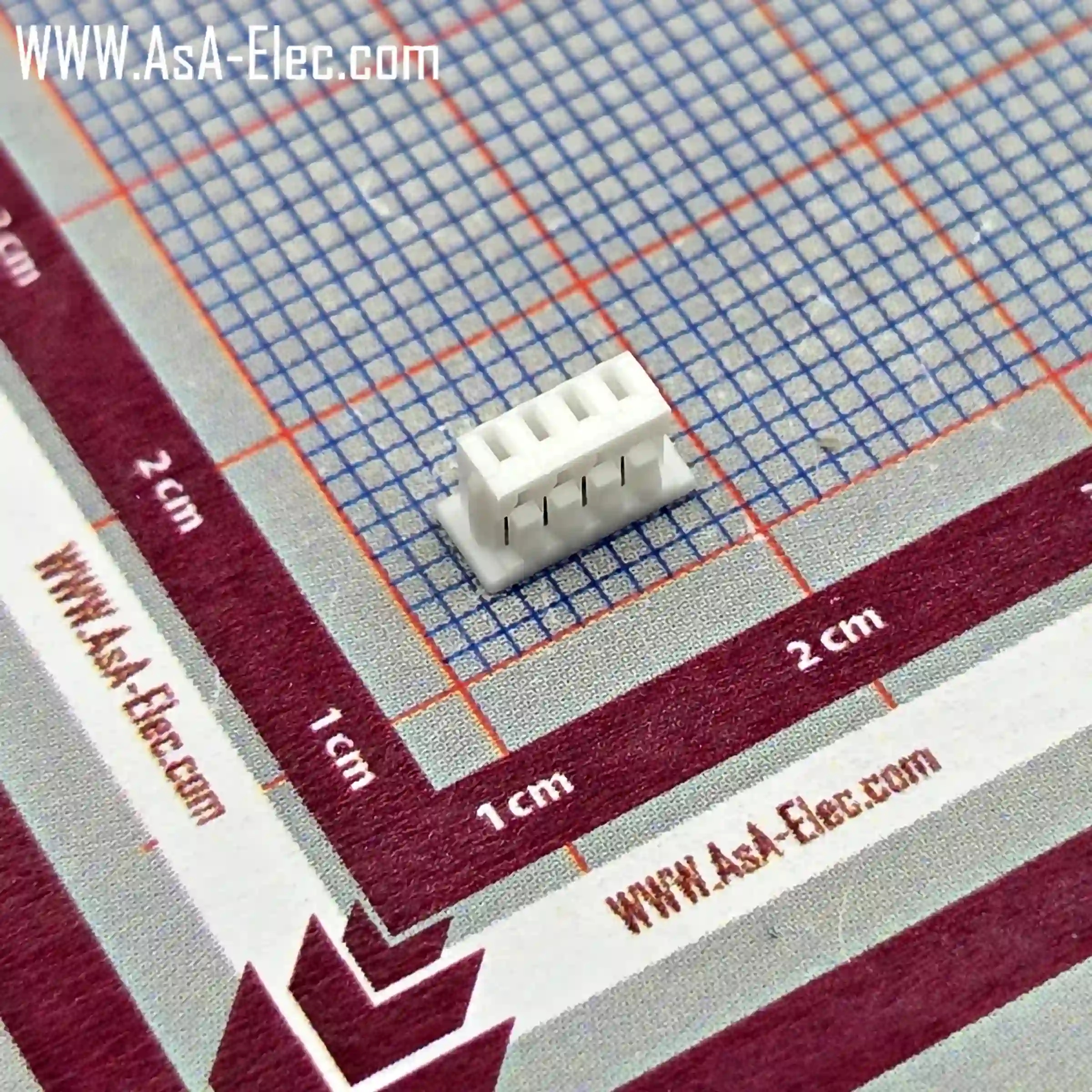

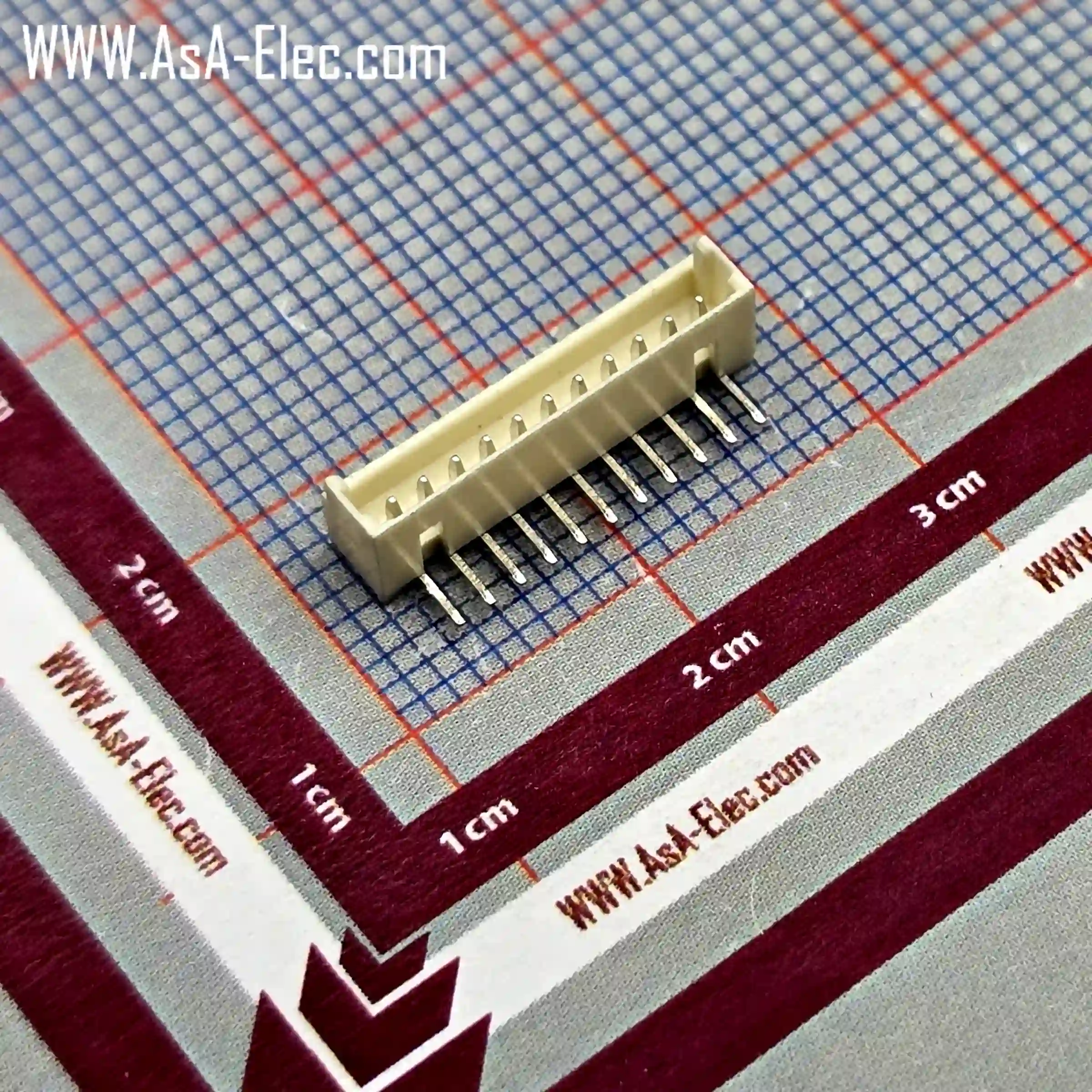

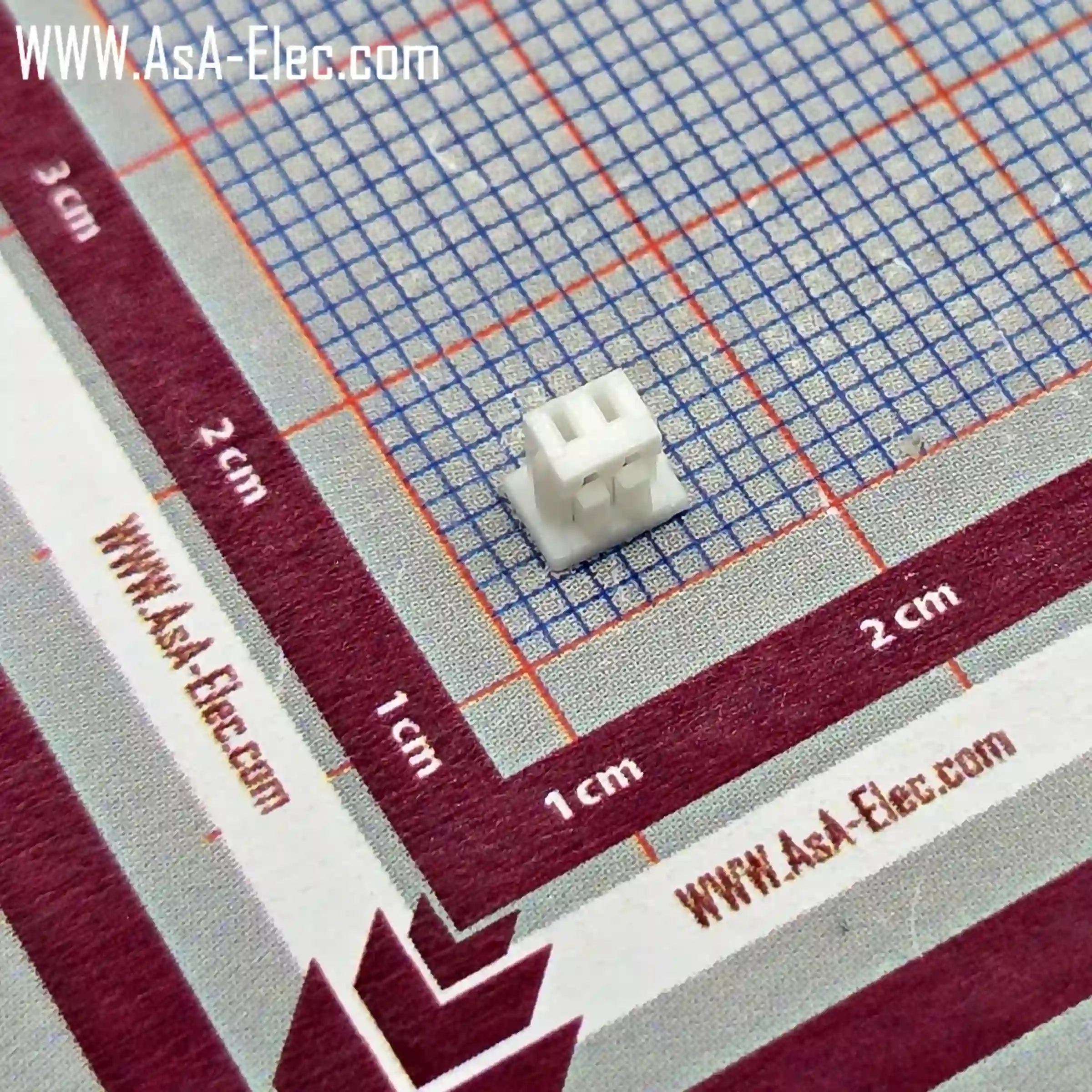

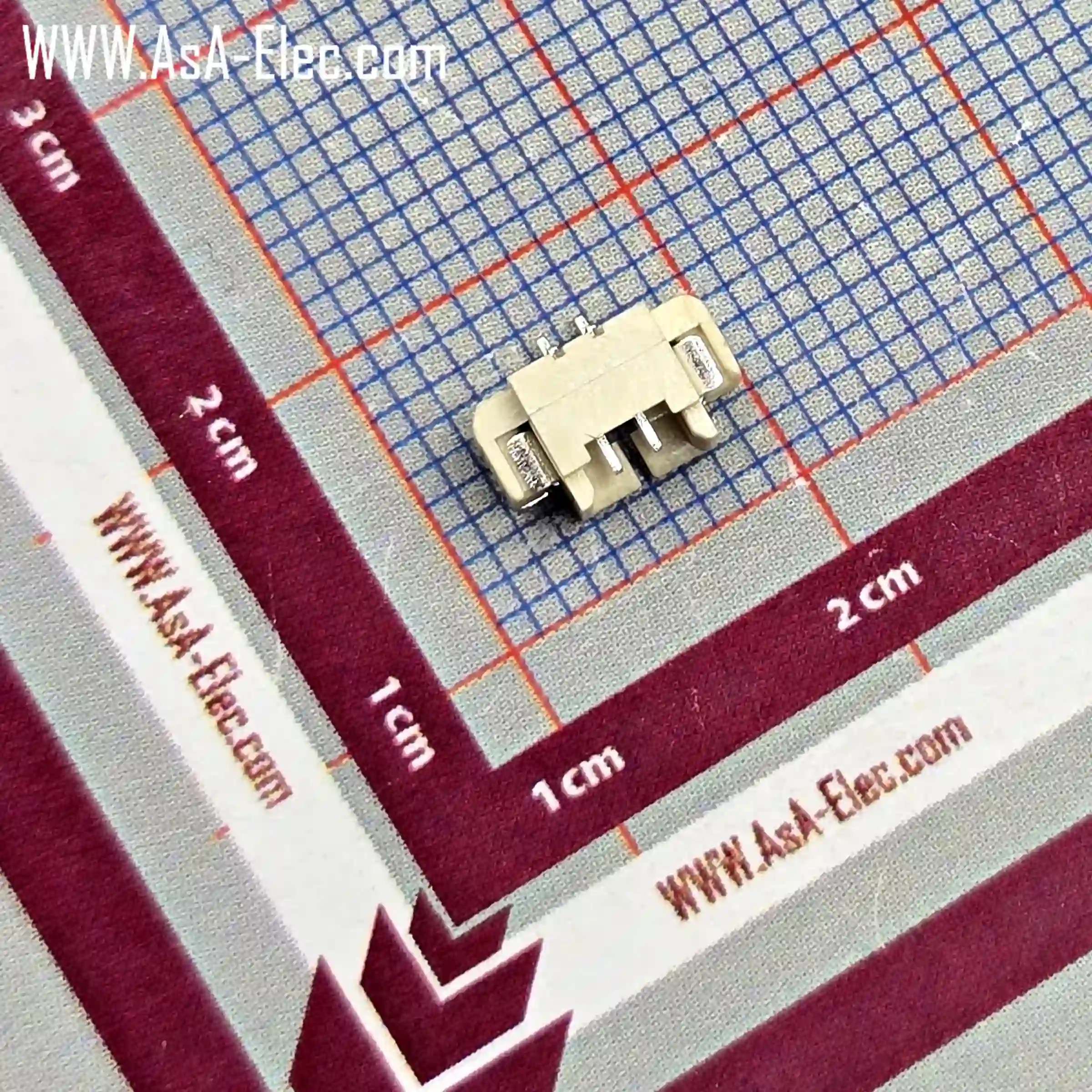

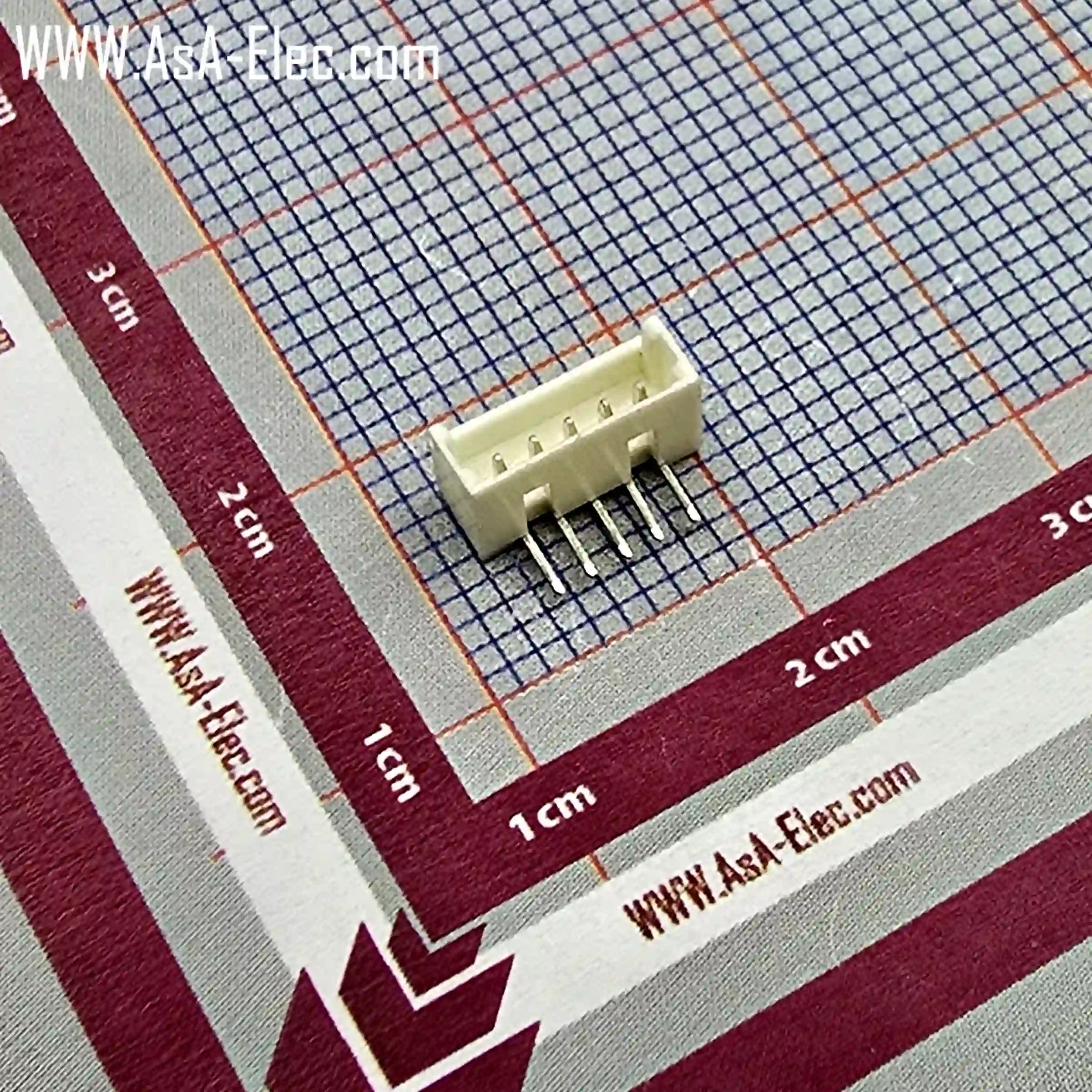

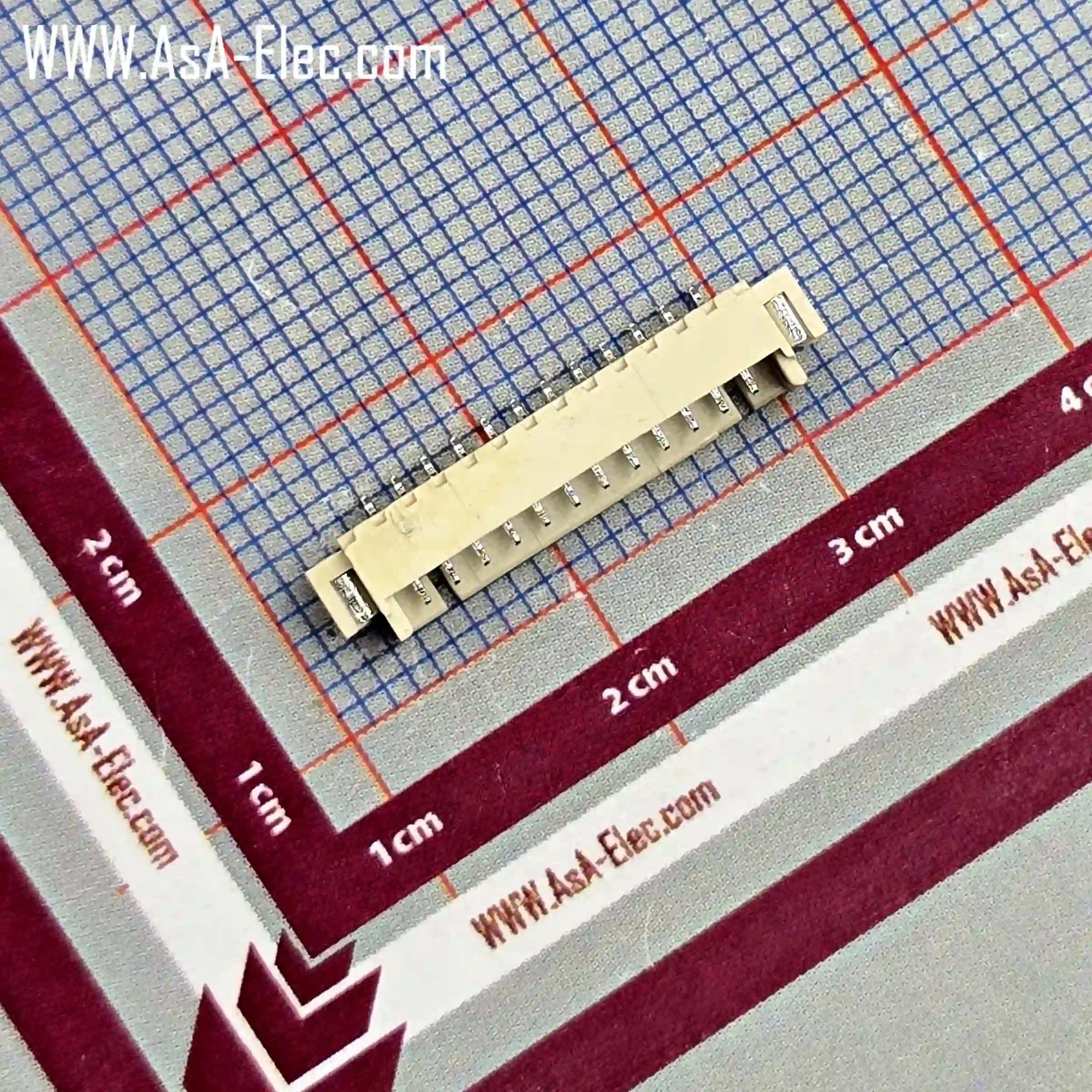

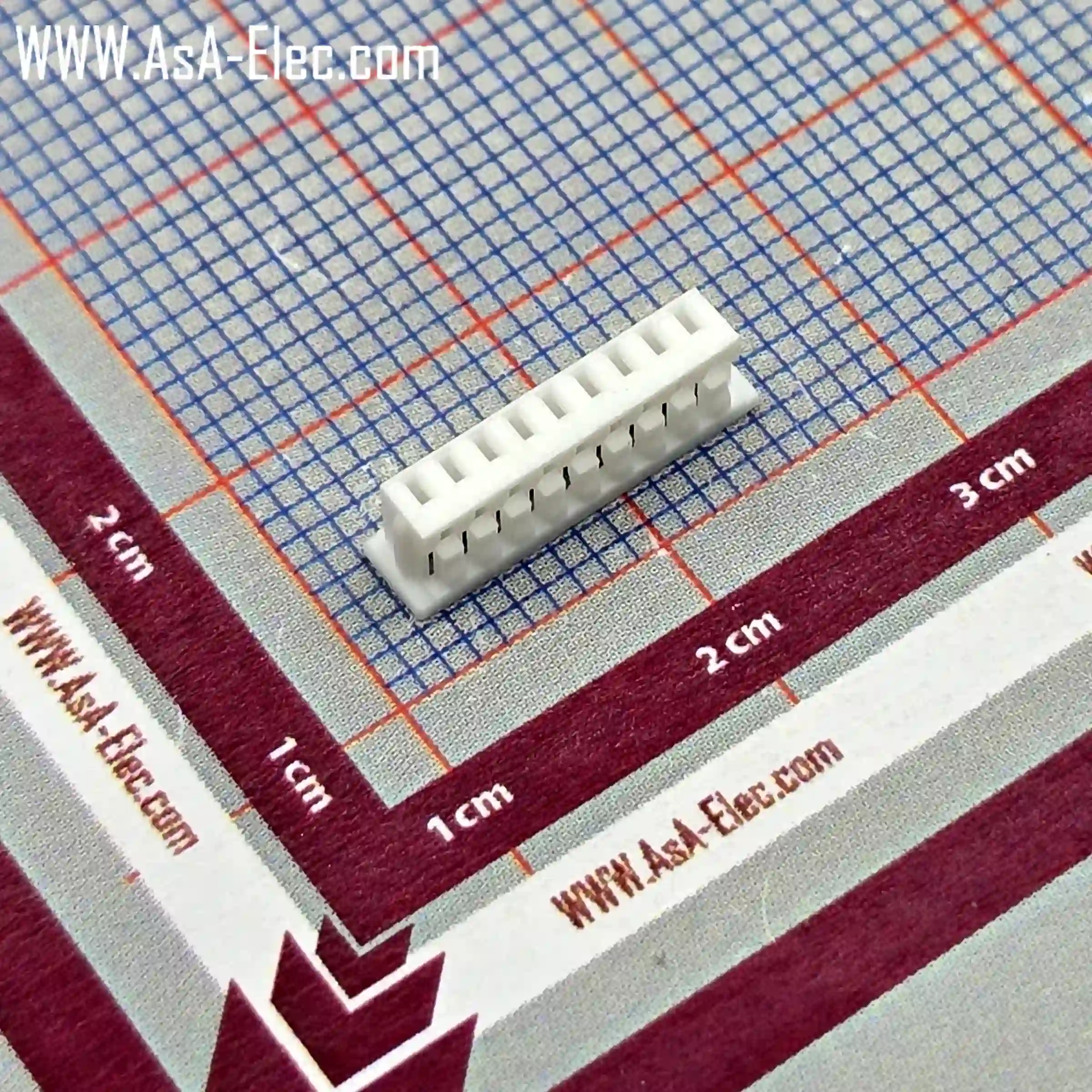

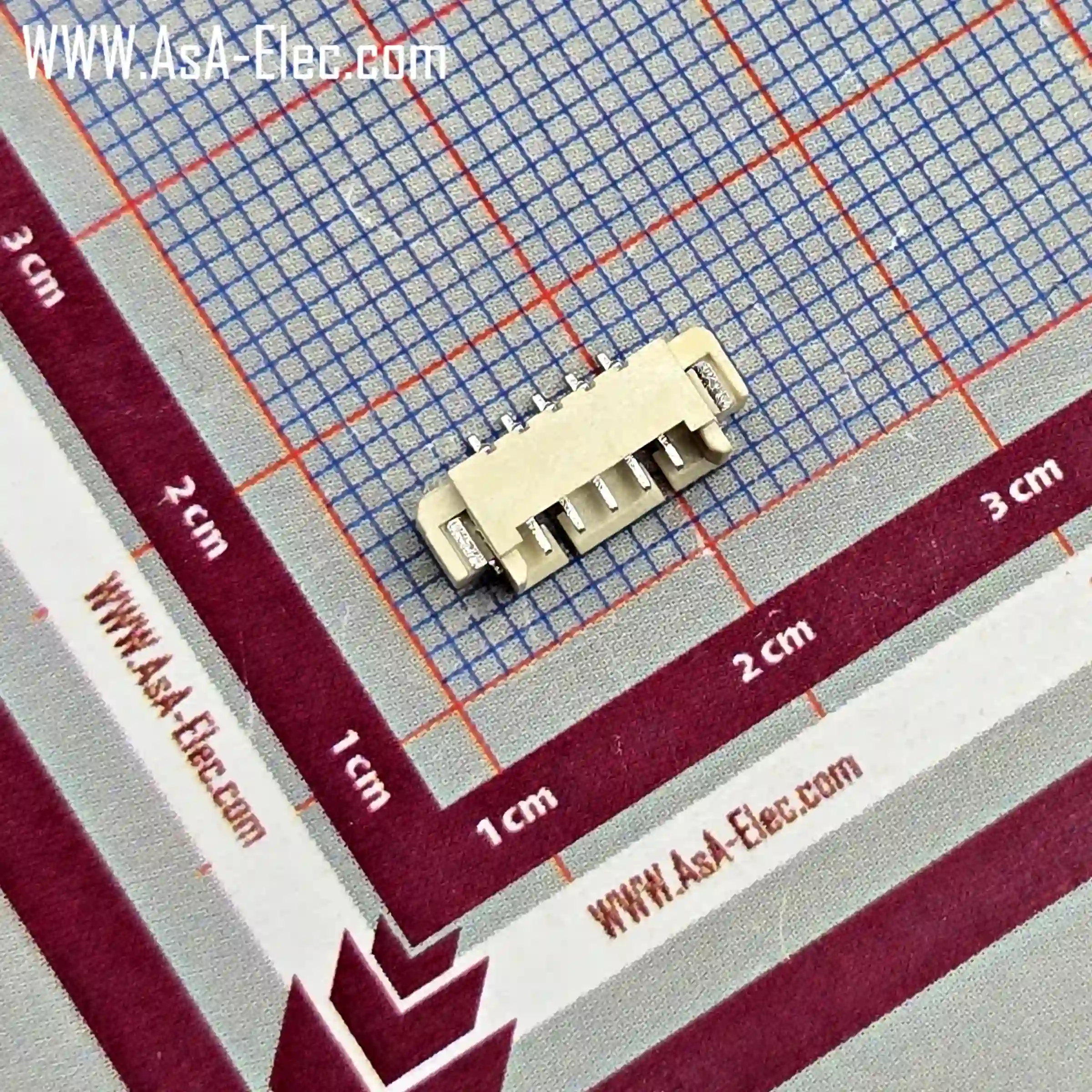

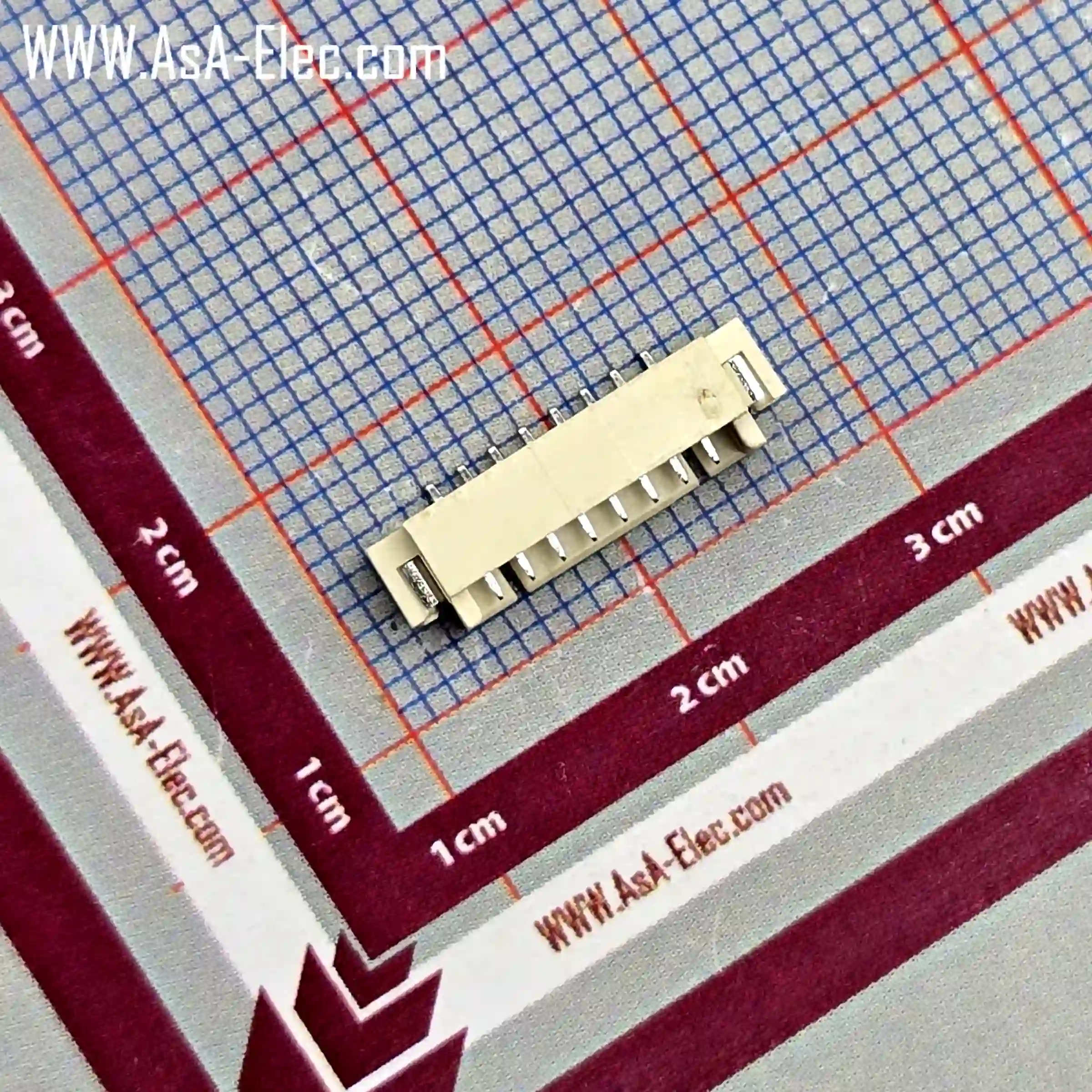

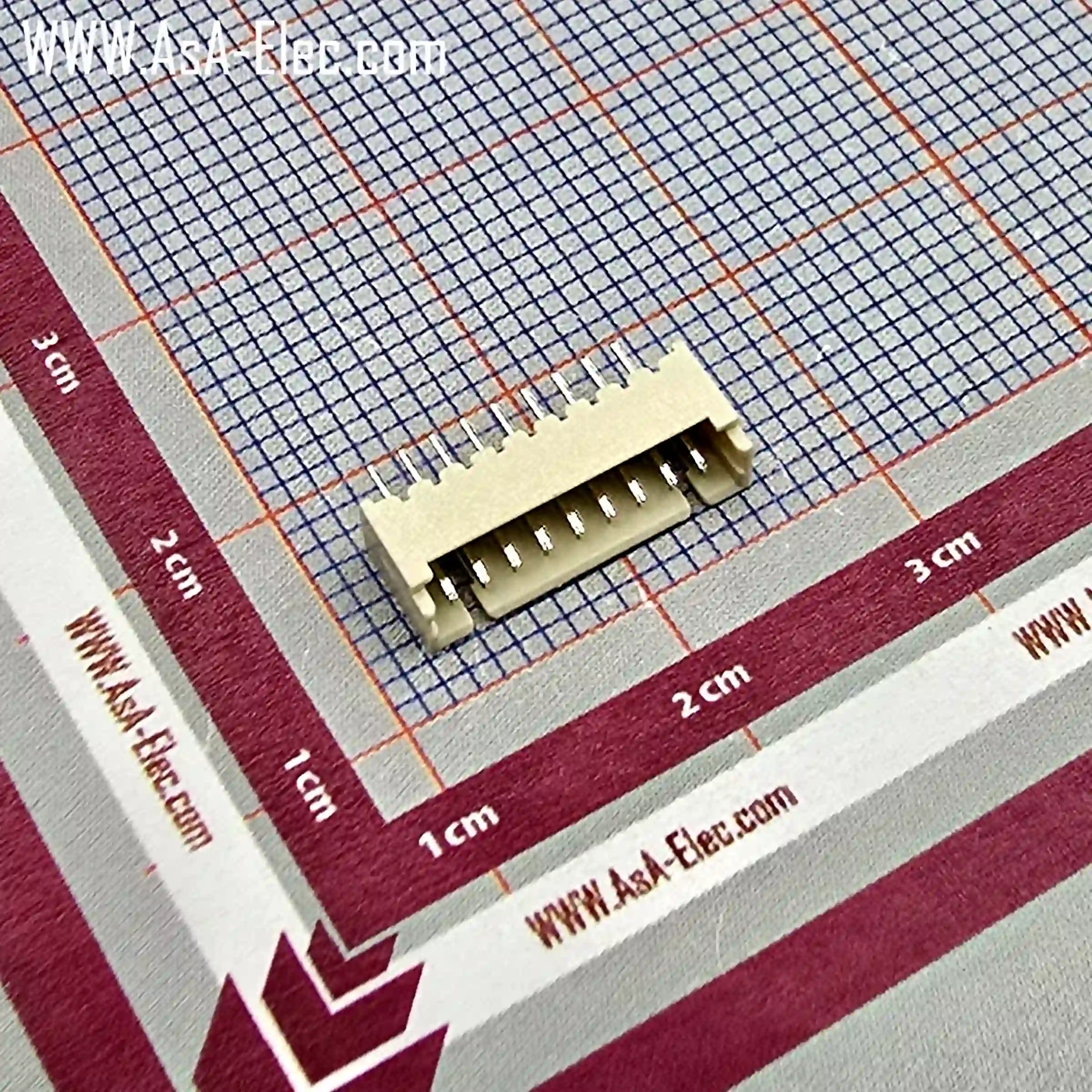

کانکتور A1251-51021 با فاصله‌ای 1.25 میلی‌متری بین پین‌ها، جایگزینی برای کانکتورهای MOLEX 51021 است. این کانکتور عمدتاً در اتصالات سیم به برد استفاده می‌شود و دارای سرهای کاملاً پوشیده شده است. این محصول برای کاربردهای اتومبیل‌سازی طراحی شده است. جنس آن از PA66 و برنج قلع‌اندود است و عموما در رنگ‌های سفید موجود می‌باشد.
مشخصات فنی و ویژگی‌های محصول
- تعداد پین ها: 2 تا 16 پین
- حداکثر جریان: 1.0A AC,DC - AWG 32 0.8A
- حداکثر ولتاژ: 125V AC, DC
- دامنه دمایی: از -25°C تا +85°C
- مقاومت تماسی: ≤20mΩ
- مقاومت عایق: ≥100mΩ
- ولتاژ قابل تحمل: 500V AC/دقیقه
- سیم قابل استفاده: AWG 32 تا 28
- ضخامت برد PC قابل استفاده: 0.8mm
کاربردهای محصول
کانکتور A1251-51021 در بسیاری از صنایع و دستگاه‌ها کاربرد دارد. از جمله این کاربردها می‌توان به استفاده در لوازم خانگی، دوچرخه‌های الکتریکی، موبایل، تبلت، تجهیزات پزشکی، خانه‌های هوشمند، سیستم‌های امنیتی، تجهیزات بهداشتی، بردهای الکترونیکی (PCBA)، وسایل نقلیه با انرژی جدید و حمام‌های هوشمند اشاره کرد.
مزایا و امکانات
این کانکتور به دلیل قابلیت اطمینان بالا و ساختار فشرده‌اش، امکان طراحی‌ها در فضاهای کوچک و مؤثرتر را فراهم می‌آورد. قفل کششی آن اطمینان حاصل می‌کند که در صورت وقوع هرگونه لرزش ناخواسته، اتصال حفظ شود. همچنین، ویژگی قطبی‌سازی اتصال، مانع از اتصال اشتباه سیم ها به هدر می‌شود (Scondar).
مزایا
- فضای کمتر مورد نیاز: فاصله‌ی 1.25mm بین پین‌ها فضای کمتری را اشغال می‌کند، که امکان طراحی محصولات و دستگاه‌هایی با اندازه کوچکتر را فراهم می‌آورد و به بهبود کارایی فضای داخلی دستگاه‌ها کمک می‌کند.
- قابلیت اطمینان بالا: این کانکتورها می‌توانند در شرایط سخت و نوسانات دمایی نسبتا شدید، عملکرد قابل اطمینانی ارائه دهند. علاوه بر این، مقاومت تماسی پایین و مقاومت عایقی بالا به حفظ امنیت و کارایی الکتریکی کمک می‌کند.
- سهولت نصب و استفاده: کانکتورها با طراحی کاربرپسند خود، نصب آسان و سریعی را بدون نیاز به ابزار خاص ممکن می‌سازند. این امر موجب صرفه‌جویی در زمان و هزینه‌های نصب می‌شود.
- چند کاربردی و سازگاری: این کانکتورها برای استفاده در انواع گوناگونی از کاربردها طراحی شده‌اند، از جمله در دستگاه‌های الکترونیکی، خودروها، و دیگر تجهیزات صنعتی. همچنین، سازگاری با سری MOLEX 51021 امکان جایگزینی آسان و ارتقای سیستم‌های موجود را فراهم می‌آورد.
- مقاومت در برابر لرزش: ویژگی قفل کششی به حفظ اتصال محکم کانکتور به هدر در برابر لرزش‌ها کمک می‌کند، که این امر برای کاربردهای خودرویی و صنعتی که در معرض لرزش قرار دارند، ایده‌آل است.
- تنوع در تعداد پین‌ها: با تعداد پین‌های متفاوت از 2 تا 16، این کانکتورها قابلیت انعطاف‌پذیری بالایی را برای پاسخگویی به نیازهای مختلف طراحی و مهندسی ارائه می‌دهند.
معایب
- محدودیت جریان و ولتاژ: این کانکتورها معمولاً برای جریان‌های کم (تا 1A) و ولتاژ پایین (125V AC, DC) طراحی شده‌اند، که ممکن است برای برخی کاربردهایی که نیاز به جریان بیشتر یا ولتاژ بالاتر دارند، مناسب نباشد.
- دمای کاری محدود: دمای کاری این کانکتورها از -25°C تا +85°C است، بنابراین در محیط‌هایی با دمای بسیار بالا یا پایین‌تر از این محدوده، عملکرد آن‌ها ممکن است تحت تأثیر قرار گیرد.
- مقاومت در برابر شرایط سخت محیطی: بسته به جنس مورد استفاده در ساخت کانکتور، ممکن است در برابر شرایط محیطی مانند رطوبت بالا، تابش مستقیم نور خورشید یا مواد شیمیایی آسیب‌پذیر باشد.
- محدودیت‌های فیزیکی: با توجه به ابعاد کوچک و فاصله‌ی کم بین پین‌ها، در برخی موارد ممکن است نصب و اتصال آن‌ها دشوار باشد، به‌ویژه در محیط‌هایی که فضای کاری محدود است.
- قابلیت اطمینان در بلندمدت: در شرایطی که تعداد دفعات اتصال و قطع مکرر است، ممکن است عملکرد کانکتور به مرور زمان تحت تاثیر قرار گیرد، که این مسئله می‌تواند بر قابلیت اطمینان سیستم در بلندمدت تأثیر منفی بگذارد.
سوالات متداول
چه تفاوتی بین سری FH و دیگر سری‌های Wire to Board وجود دارد؟سری FH با پیچ 1.25 میلیمتر، دارای یک فاصله و طراحی خاصی است که برای اتصالاتی با نیاز به دقت بالا و تنظیمات جلوگیری از اشتباه بسیار مناسب است. سایر سری‌ها ممکن است دارای فواصل و پیچ‌های مختلف باشند.
ویژگی‌ها و قابلیت‌های اصلی کانکتورهای Wire to Board سری FH چیست؟پیچ 1.25 میلیمتر برای اتصالات دقیق و کم حجم.
طراحی قوی و مقاوم در برابر شرایط صنعتی.
امکان تنظیمات و تغییرات آسان برای متناسب سازی با نیازهای پروژه.
اتصالات پایدار و بدون افت فشار برقرار شده.
قابلیت جلوگیری از اتصالات نادرست.
