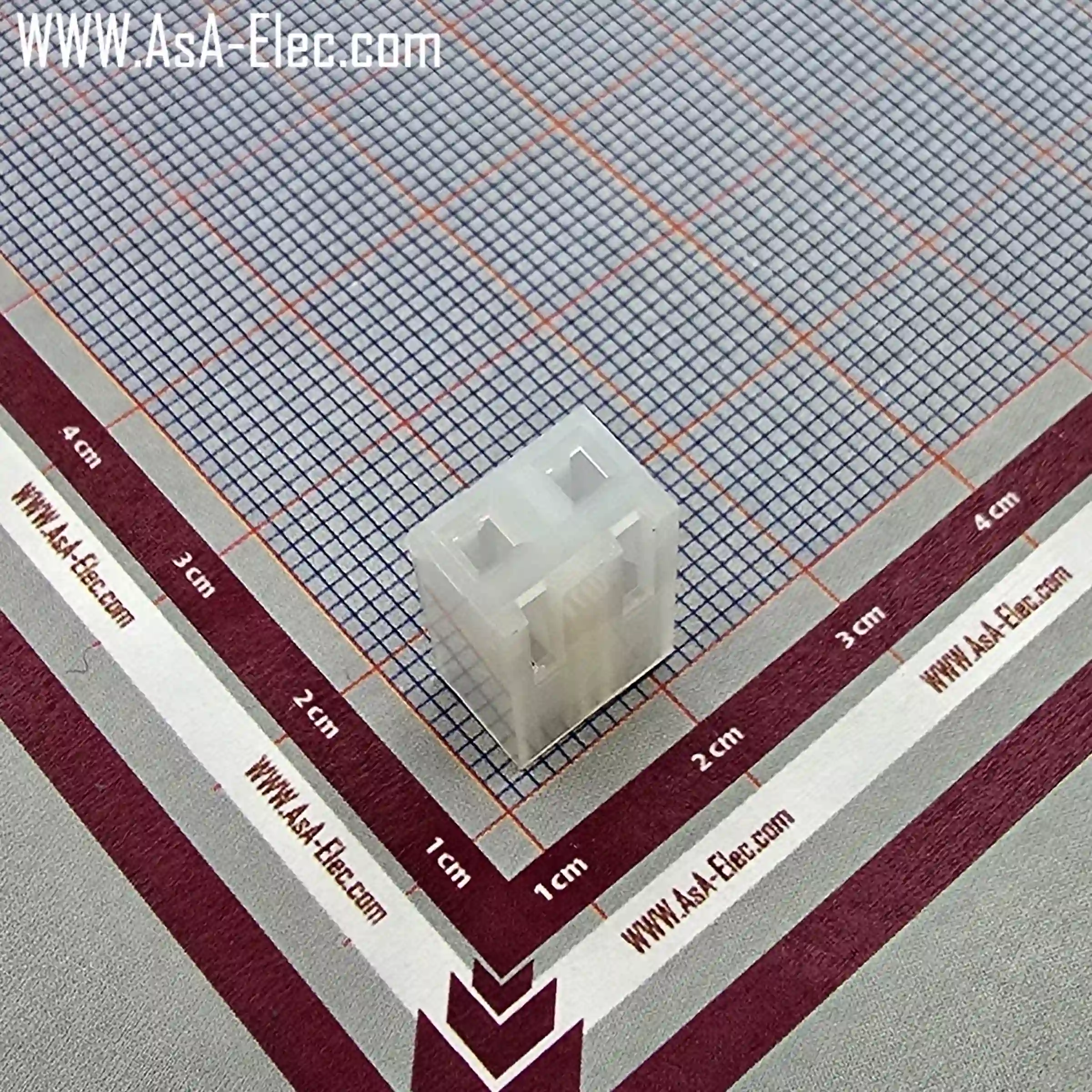

5.08mm - 02 Female

5.08mm - 02 Female

کانکتور ch 5.08mm

2

1600

PDF 5.08mm - 02 Female

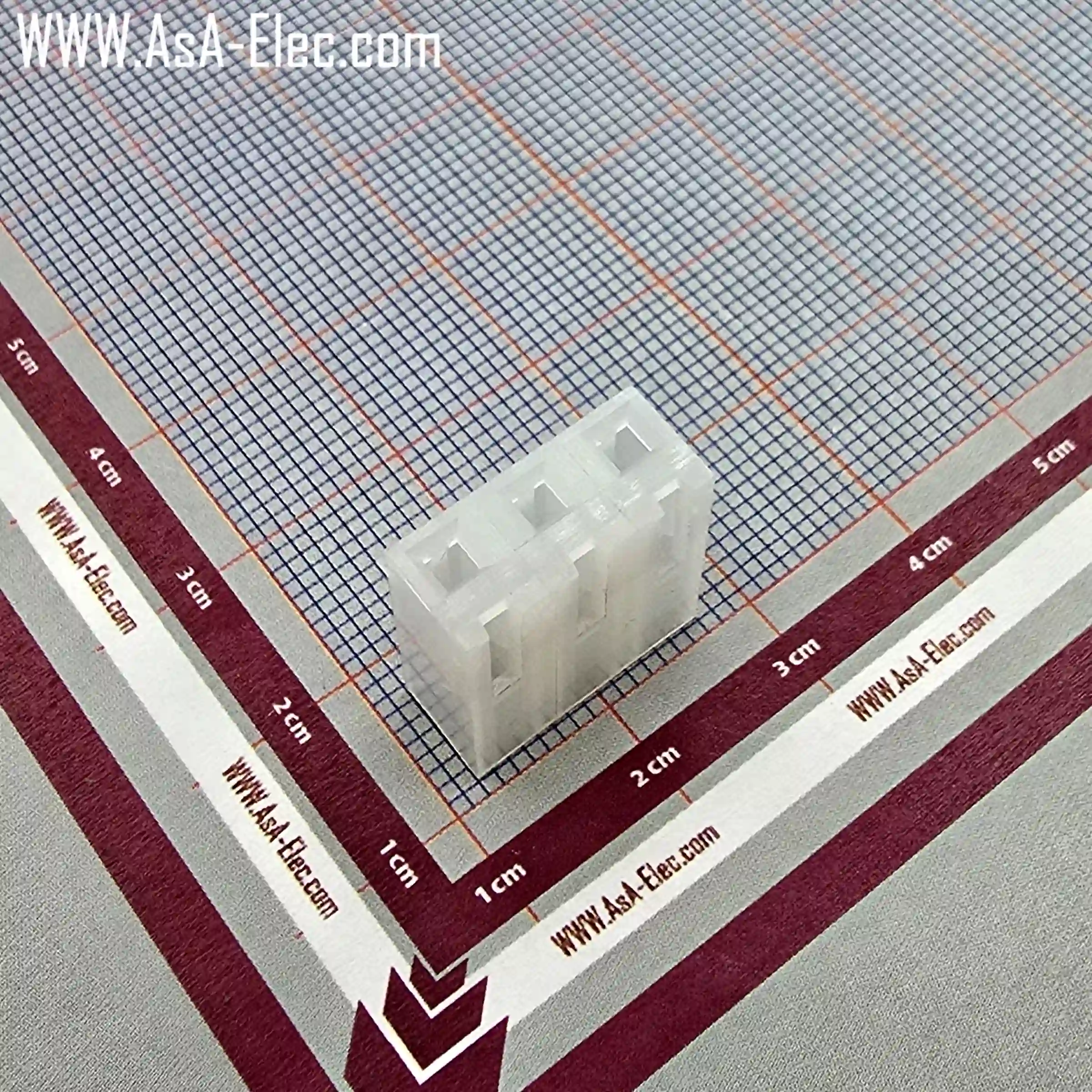

5.08mm - 03 Female

5.08mm - 03 Female

کانکتور ch 5.08mm

3

2400

PDF 5.08mm - 03 Female

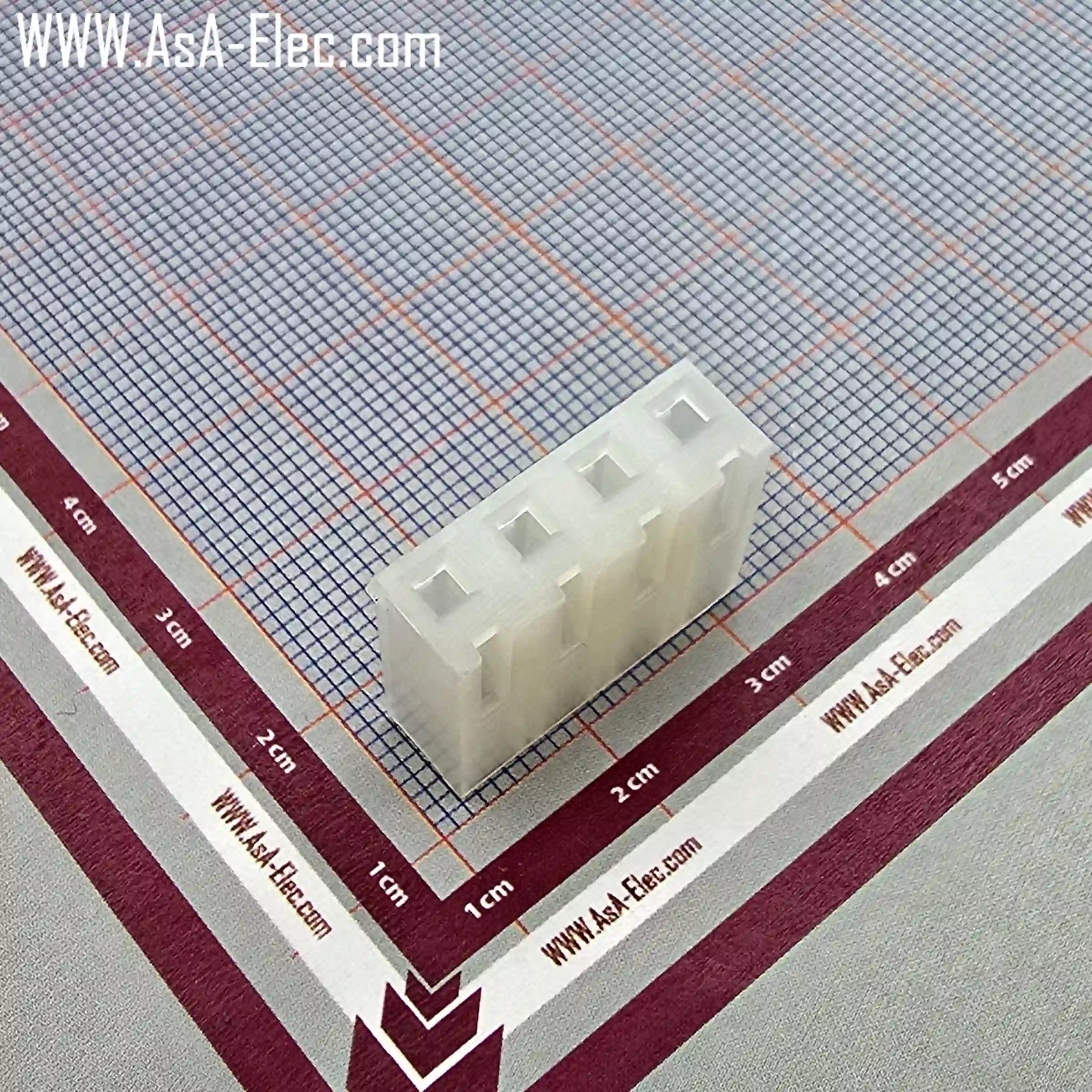

5.08mm - 04 Female

5.08mm - 04 Female

کانکتور ch 5.08mm

4

3200

PDF 5.08mm - 04 Female

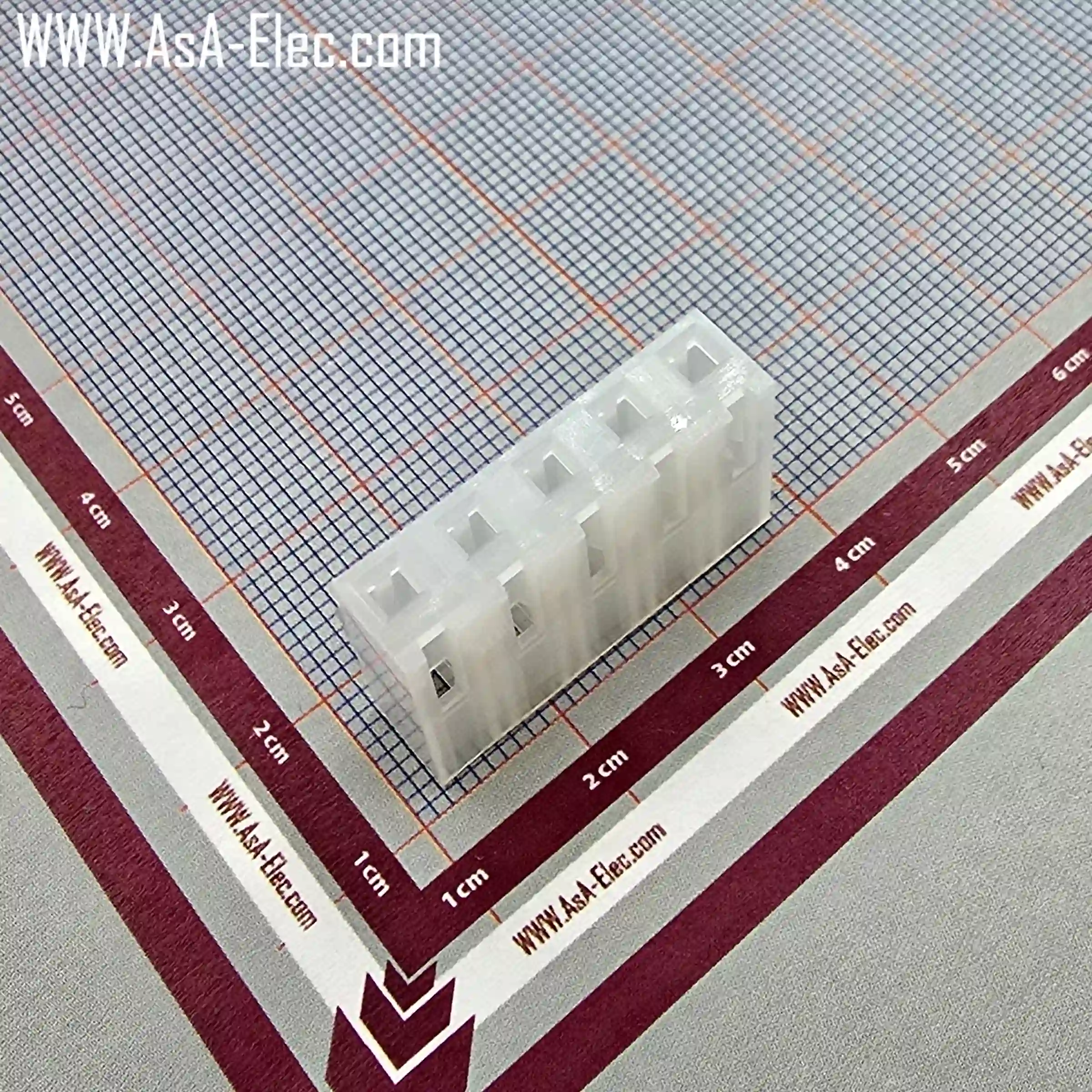

5.08mm - 05 Female

5.08mm - 05 Female

کانکتور ch 5.08mm

5

4000

PDF 5.08mm - 05 Female

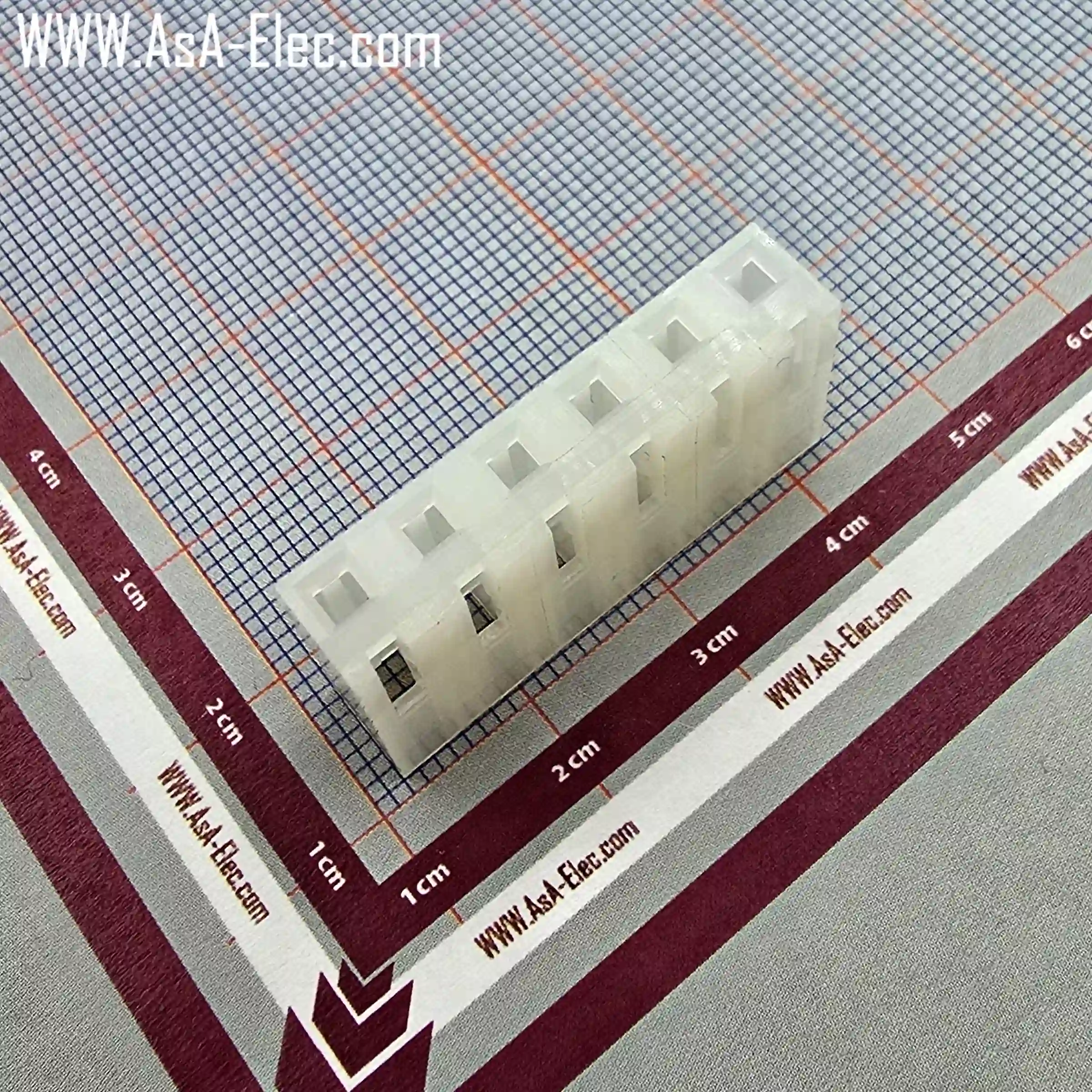

5.08mm - 06 Female

5.08mm - 06 Female

کانکتور ch 5.08mm

6

4800

PDF 5.08mm - 06 Female
5.08mm - 02 Female

5.08mm - 02 Female کانکتور ch 5.08mm

پین : 2
نقشه فنی:
5.08mm - 03 Female

5.08mm - 03 Female کانکتور ch 5.08mm

پین : 3
نقشه فنی:
5.08mm - 04 Female

5.08mm - 04 Female کانکتور ch 5.08mm

پین : 4
نقشه فنی:
5.08mm - 05 Female

5.08mm - 05 Female کانکتور ch 5.08mm

پین : 5
نقشه فنی:
5.08mm - 06 Female

5.08mm - 06 Female کانکتور ch 5.08mm

پین : 6
نقشه فنی:

معرفی کانکتور A5081 - 5058/5.08MM

کانکتور wire to board pitch 5.08 mm 5081 series یا کانکتور پاور با فاصله‌ی 5.08 میلی‌متر، در اتصالات سیم به بورد به کار می‌رود. این کانکتور به دلیل گام پین 5.08 میلی‌متر در پروژه های مربوط به قدرت مورد استفاده قرار می‌گیرد. جنسیت کانکتور هم نر و هم ماده است. ماده تشکیل‌ دهنده‌ی آن PA66 و برنج با پوشش قلع و یا فسفر برنز است و معمولا در رنگ سفید ارائه می‌شود. از 2 تا 16 پین در یک ردیف تولید میشود.


مشخصات فنی و ویژگی‌های محصول

  • تعداد پین ها: از 2 تا 16 پین
  • جنس پین: PA66 و برنج با پوشش قلع و یا فسفر برنز
  • جنسیت: نر و مادگی
  • حداکثر جریان: 5.0 آمپر AC/DC
  • حداکثر ولتاژ: 250 ولت AC/DC
  • دامنه دما: از -25°C تا +85°C
  • مقاومت تماس: ≤20 میلی‌اهم
  • نوع قفل: قفل فشاری
  • مقاومت عایق: ≥1000 مگا اهم
  • ولتاژ قابل تحمل: 1500 ولت AC در دقیقه
  • سیم قابل استفاده: AWG #24 تا #18
  • ضخامت بورد PC قابل استفاده: 1.6 میلی‌متر
  • جنس بدنه: پلاستیک مقاوم با مقاومت در برابر ضربه و اتلاف حرارت


کاربرد محصول

این کانکتور در دستگاه‌ها و تجهیزات مختلفی از جمله لوازم خانگی، دوچرخه‌های برقی، خانه‌های هوشمند، سیستم‌های امنیتی، تجهیزات بهداشتی، بردهای مدار چاپی (PCBA)، خودروهای انرژی نو، و حمام‌های هوشمند کاربرد دارد.
مزایا و معایب
مزایای این کانکتور شامل تنوع بالا در تعداد پین، مقاومت بالا و پایداری در برابر دما و ولتاژ، و سهولت در اتصال و دارای قفل قابل اعتماد می‌باشد.
 از معایب آن می‌توان به رنگ محدود (فقط سفید) و محدودیت در استفاده از ضخامت بورد همچنین به دلیل ساختار پین ماده ممکن است بعد از تحمل جریان بالا قطعی اتصال در پین اشاره کرد.


سوالات متداول

چه کاربردهایی برای کانکتور "Wire to Board" با پیچ 5.08 میلیمتر (5081 Series) وجود دارد؟
این کانکتور معمولاً برای اتصال دستگاه‌ها و بردهای الکترونیکی به یکدیگر در برنامه‌های مختلفی مانند صنعت برق و الکترونیک، رایانه‌ها، تجهیزات پزشکی و بسیاری از دستگاه‌های الکترونیکی دیگر استفاده می‌شود.

آیا این کانکتور مناسب برای اتصال با توان بالا است؟
بله، کانکتور "Wire to Board" با پیچ 5.08 میلیمتر از سری 5081 قابلیت اتصال با توان بالا را دارا می‌باشد و برای اتصال انواع پاور و سیگنال الکترونیکی مناسب است.

آیا این کانکتور ضد آب یا ضد گرد و غبار است؟

این کانکتورها به صورت معمول به صورت استاندارد ضد آب نیستند. برای محیط‌های مرطوب یا آلوده به گرد و غبار، نیاز به استفاده از نسخه‌های مخصوص محافظت مثل کانکتورهای IP-rated دارید.

آیا کانکتور "Wire to Board" با پیچ 5.08 میلیمتر (5081 Series) قابلیت تعمیر و تعویض سریع دارد؟
بله، این کانکتورها به صورت عمومی طراحی شده‌اند تا اتصال و جداکردن سریع و آسانی داشته باشند، بنابراین تعویض و تعمیر آن‌ها بسیار ساده است البته برای تعمیر اتصالات کانکتور ها به ابزار آلات مخصوص اینکار نیاز است.

آیا این کانکتورها با توجه به استانداردهای ایمنی و کیفیت مطابقت دارند؟
بله، کانکتورهای معتبر معمولاً مطابق با استانداردهای کیفیت و ایمنی الکترونیکی مانند RoHS و CE هستند.

×
