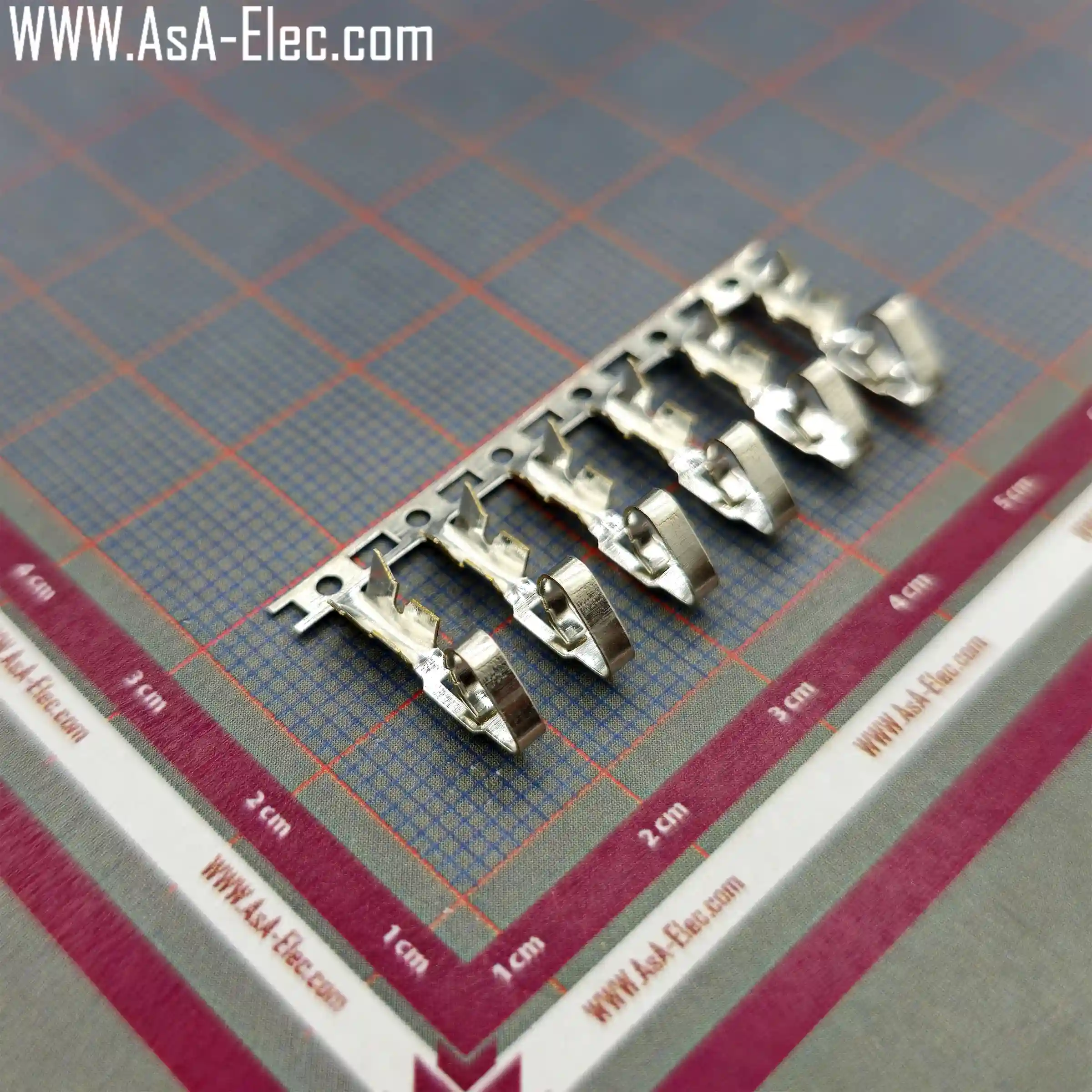

پین کانکتور پاور معمولی 3.96 میلیمتر CH

پین کانکتور پاور معمولی 3.96 میلیمتر CH

CH 3.96 mm-Terminal

1

472

pdf پین کانکتور پاور معمولی 3.96 میلیمتر CH

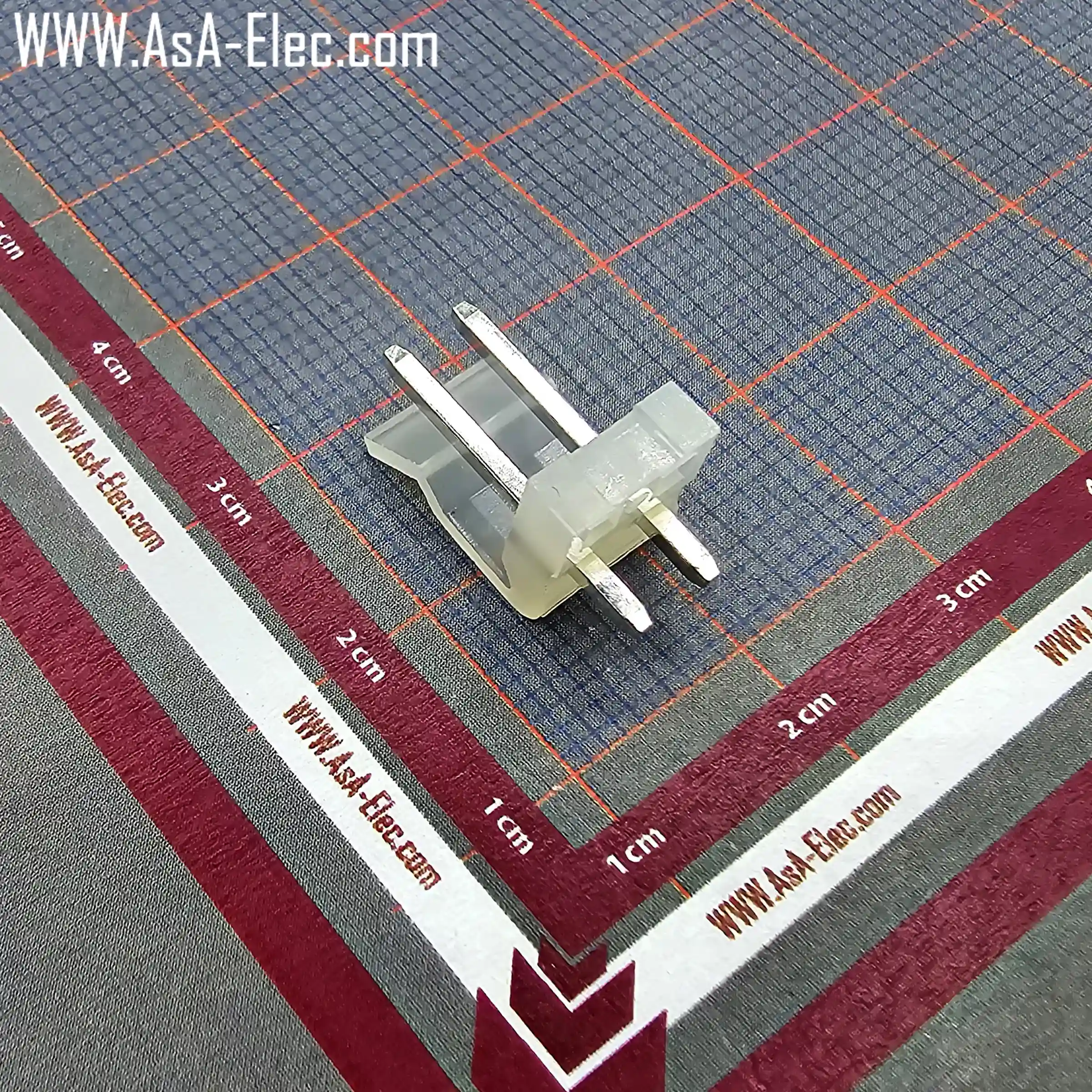

کانکتور پاور معمولی 3.96 میلیمتر 2 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 2 پین نر صاف CH

CH 3.96 mm-2A

2

1050

pdf کانکتور پاور معمولی 3.96 میلیمتر 2 پین نر صاف CH

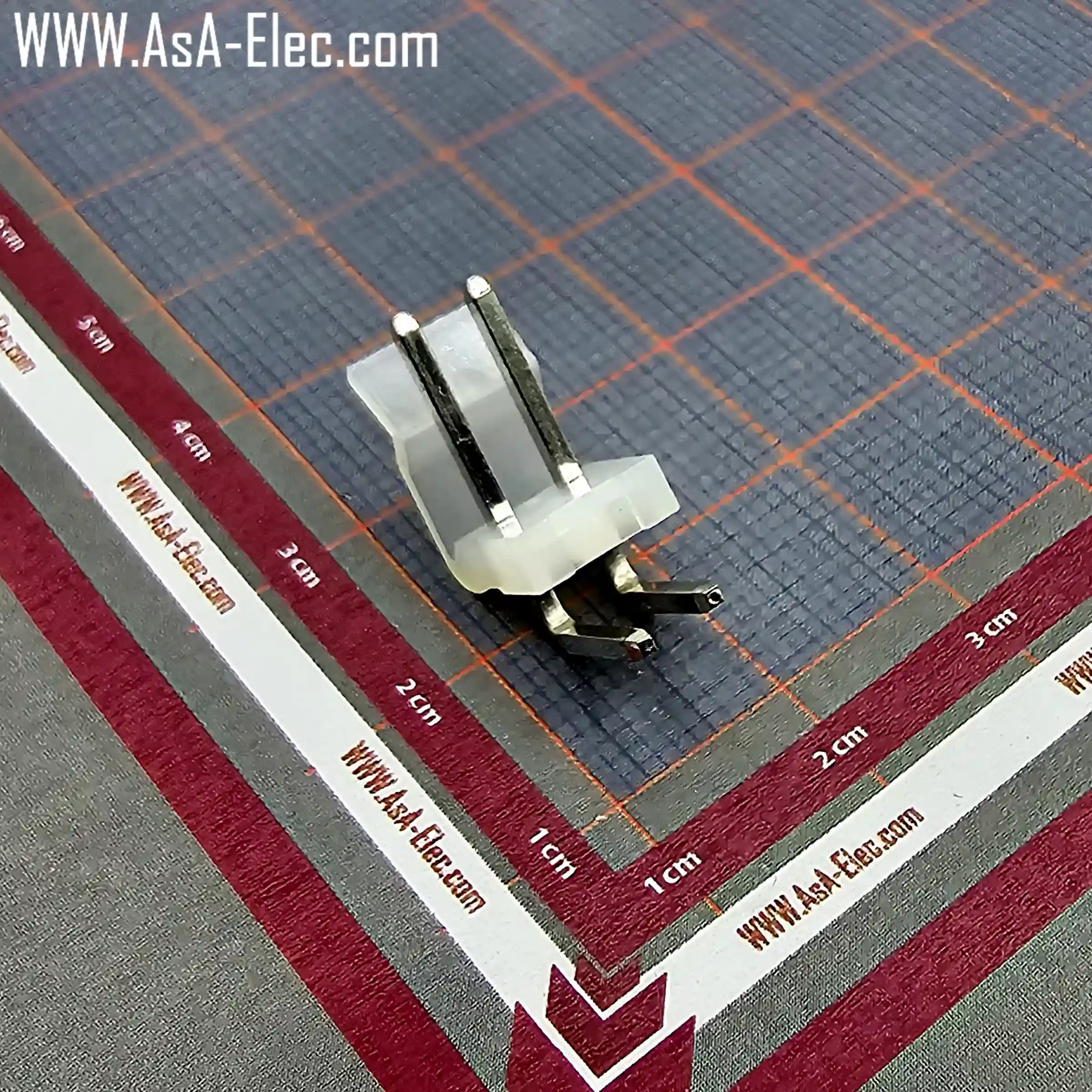

کانکتور پاور معمولی 3.96 میلیمتر 2 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 2 پین نر رایت CH

CH 3.96 mm-2RA

2

1260

pdf کانکتور پاور معمولی 3.96 میلیمتر 2 پین نر رایت CH

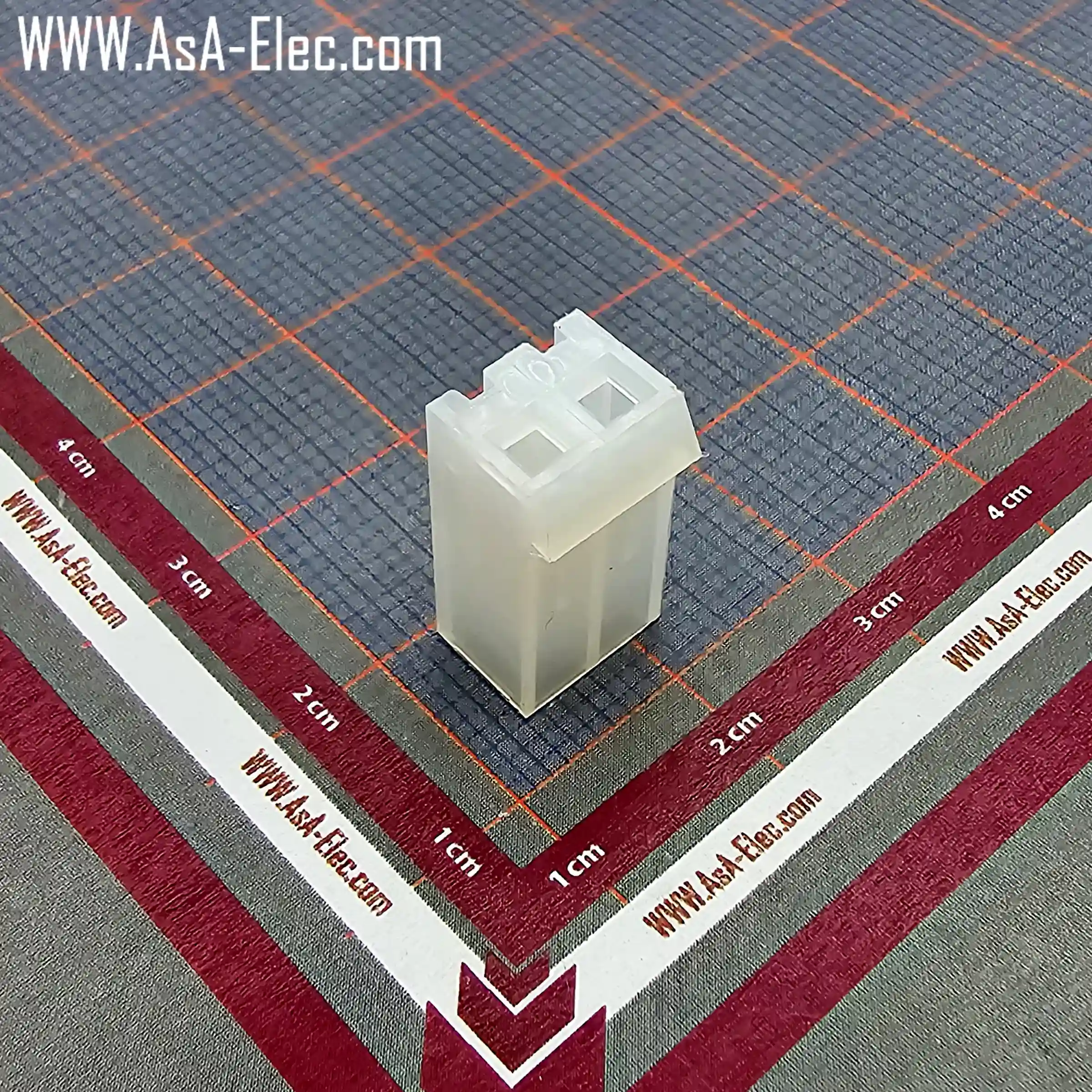

کانکتور پاور معمولی 3.96 میلیمتر 2 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 2 پین مادگی CH

CH 3.96 mm-2Y

2

630

pdf کانکتور پاور معمولی 3.96 میلیمتر 2 پین مادگی CH

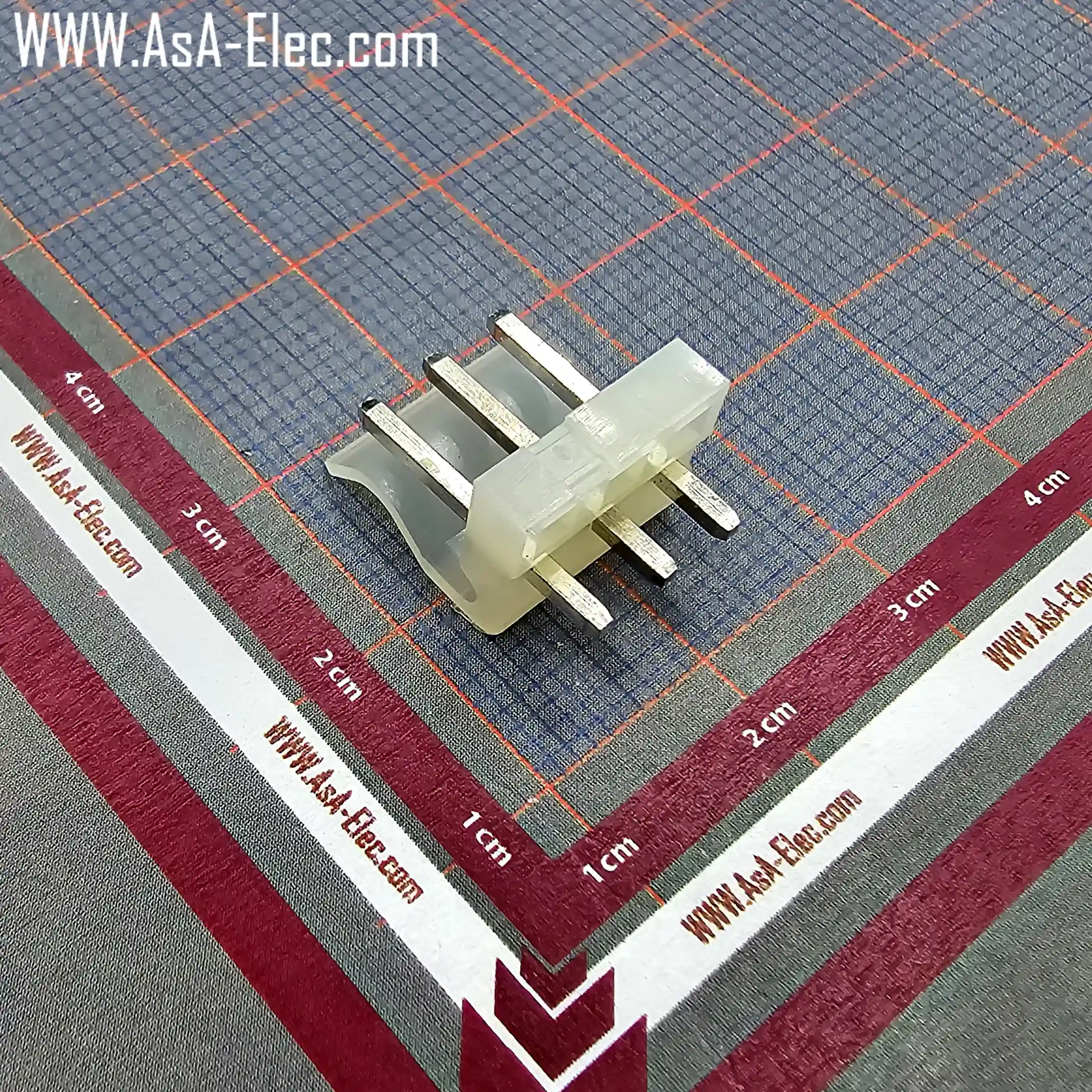

کانکتور پاور معمولی 3.96 میلیمتر 3 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 3 پین نر صاف CH

CH 3.96 mm-3A

3

1575

pdf کانکتور پاور معمولی 3.96 میلیمتر 3 پین نر صاف CH

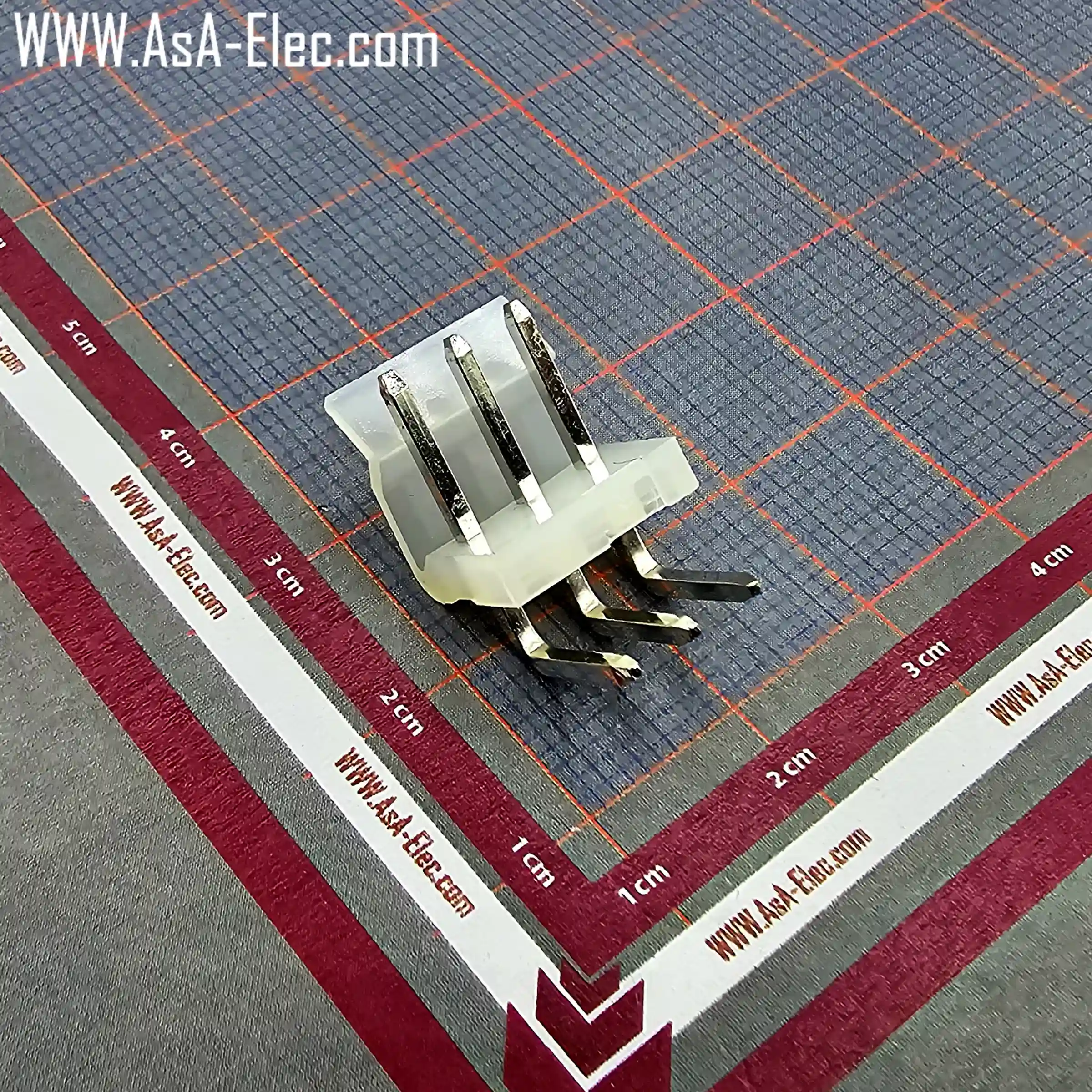

کانکتور پاور معمولی 3.96 میلیمتر 3 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 3 پین نر رایت CH

CH 3.96 mm-3RA

3

1890

pdf کانکتور پاور معمولی 3.96 میلیمتر 3 پین نر رایت CH

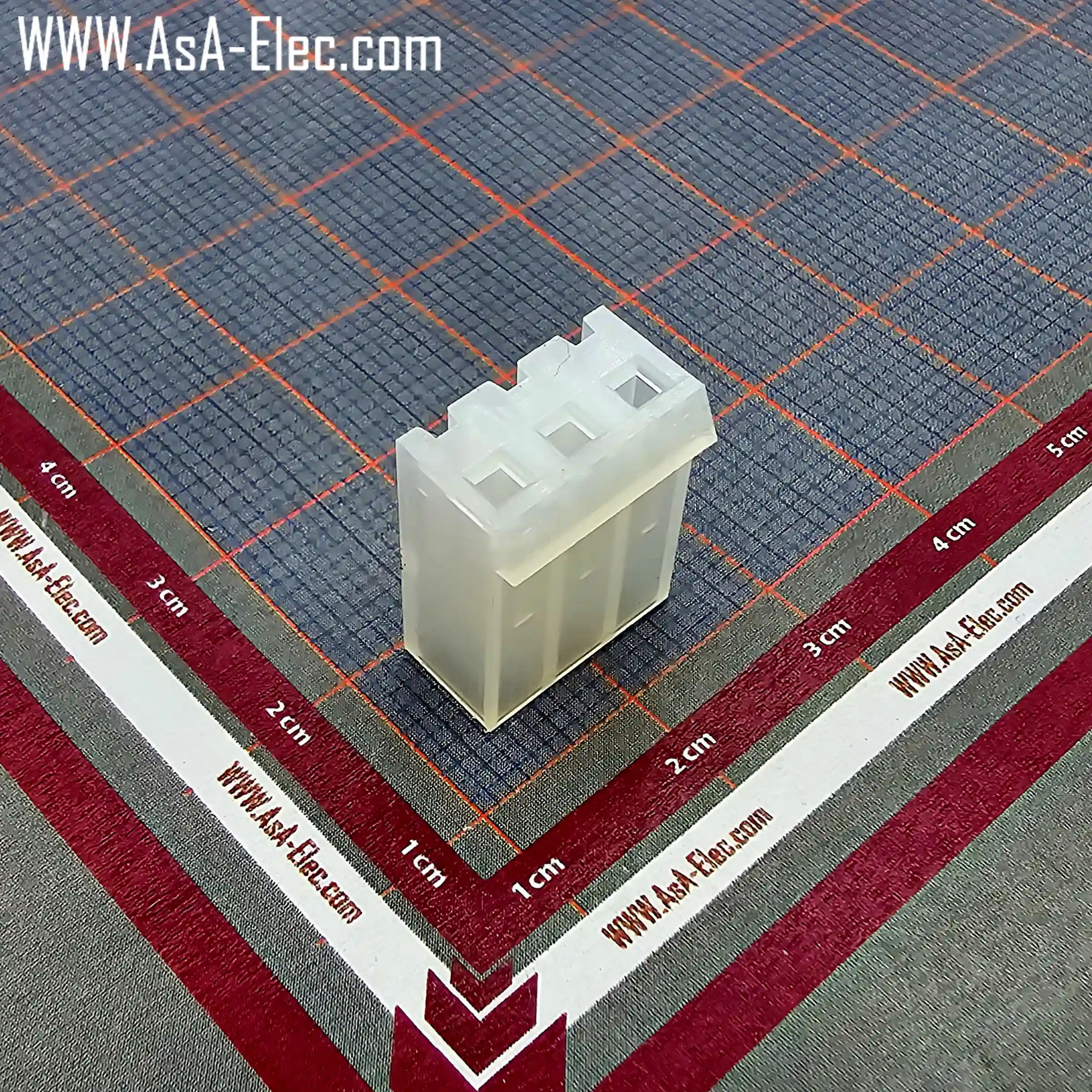

کانکتور پاور معمولی 3.96 میلیمتر 3 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 3 پین مادگی CH

CH 3.96 mm-3Y

3

945

pdf کانکتور پاور معمولی 3.96 میلیمتر 3 پین مادگی CH

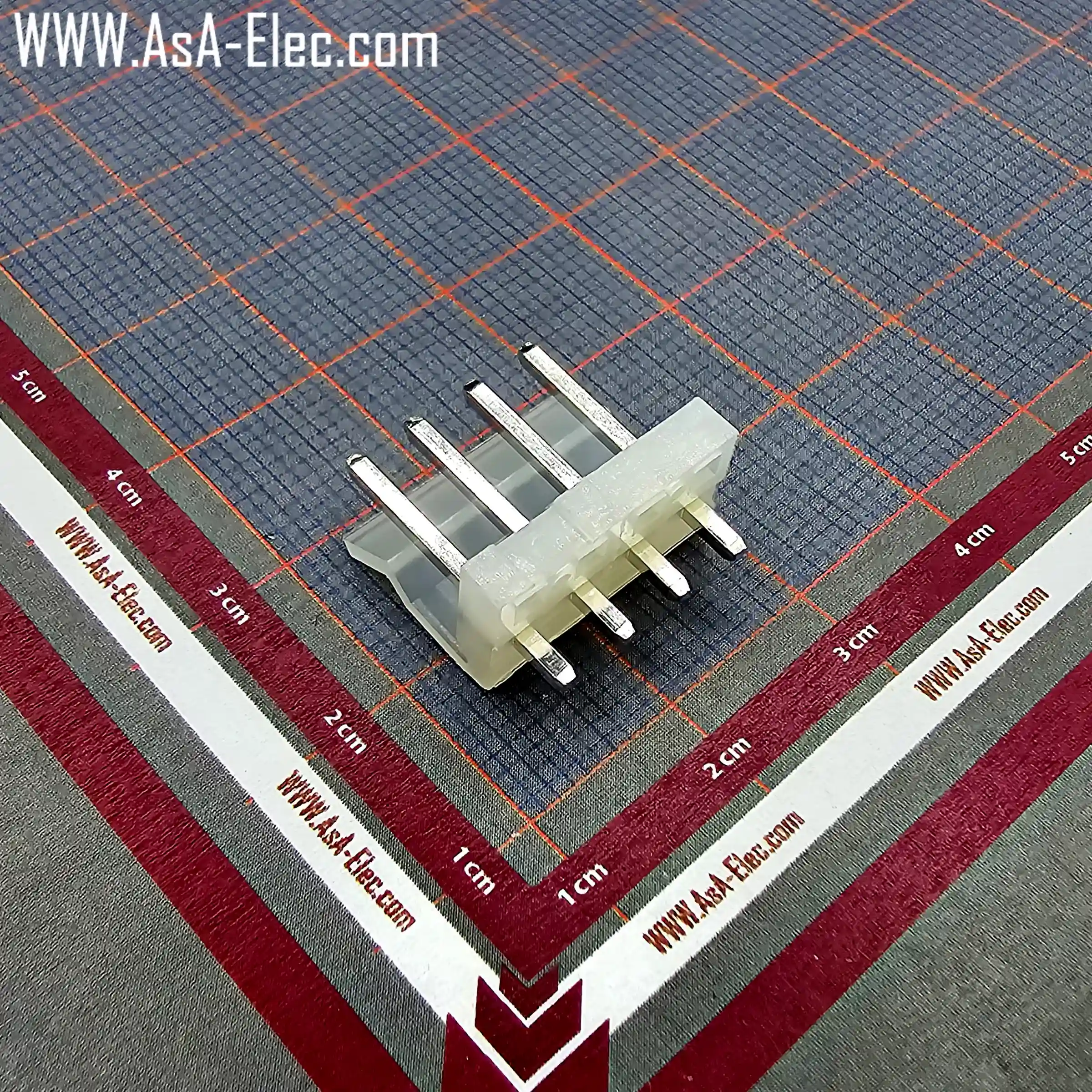

کانکتور پاور معمولی 3.96 میلیمتر 4 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 4 پین نر صاف CH

CH 3.96 mm-4A

4

2100

pdf کانکتور پاور معمولی 3.96 میلیمتر 4 پین نر صاف CH

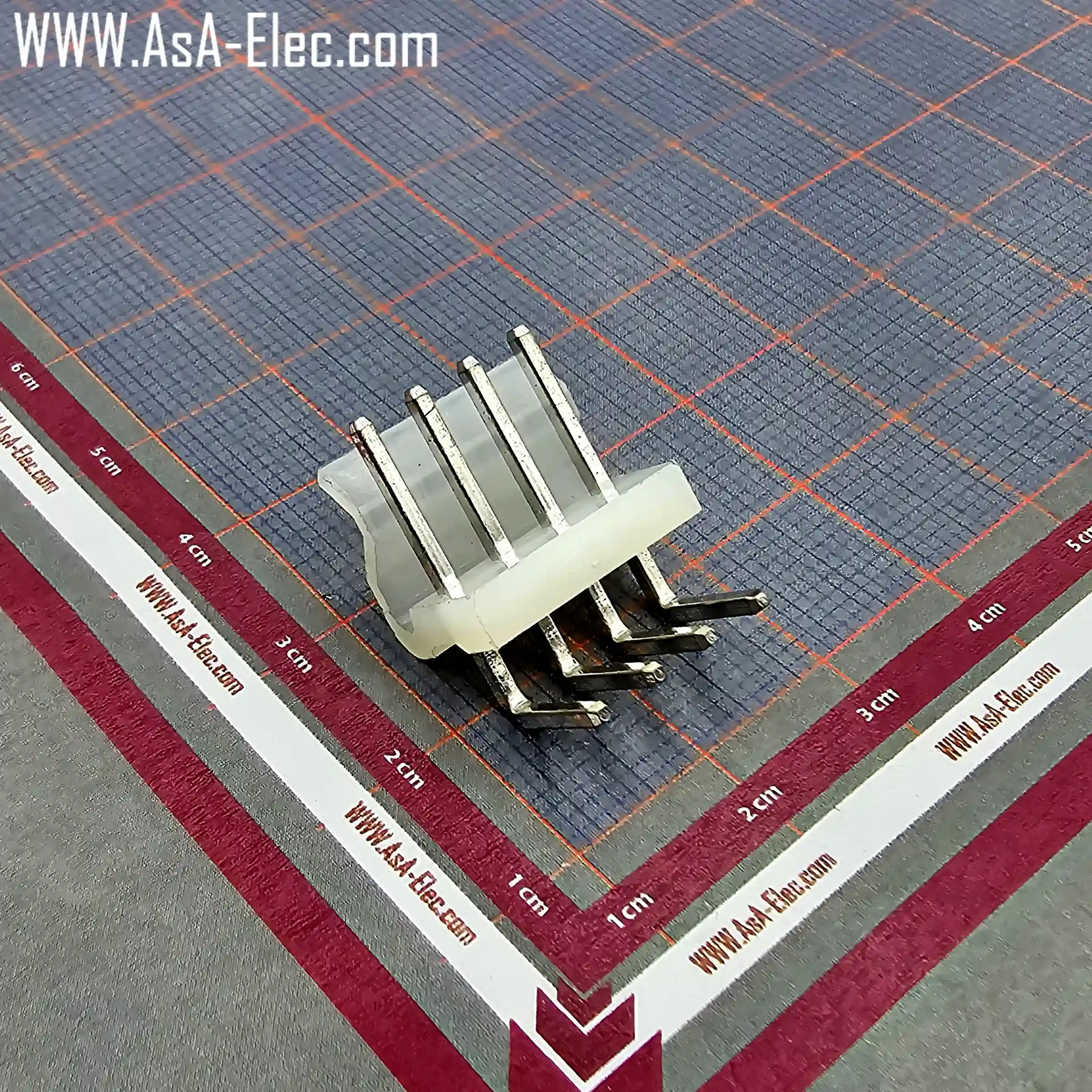

کانکتور پاور معمولی 3.96 میلیمتر 4 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 4 پین نر رایت CH

CH 3.96 mm-4RA

4

3360

pdf کانکتور پاور معمولی 3.96 میلیمتر 4 پین نر رایت CH

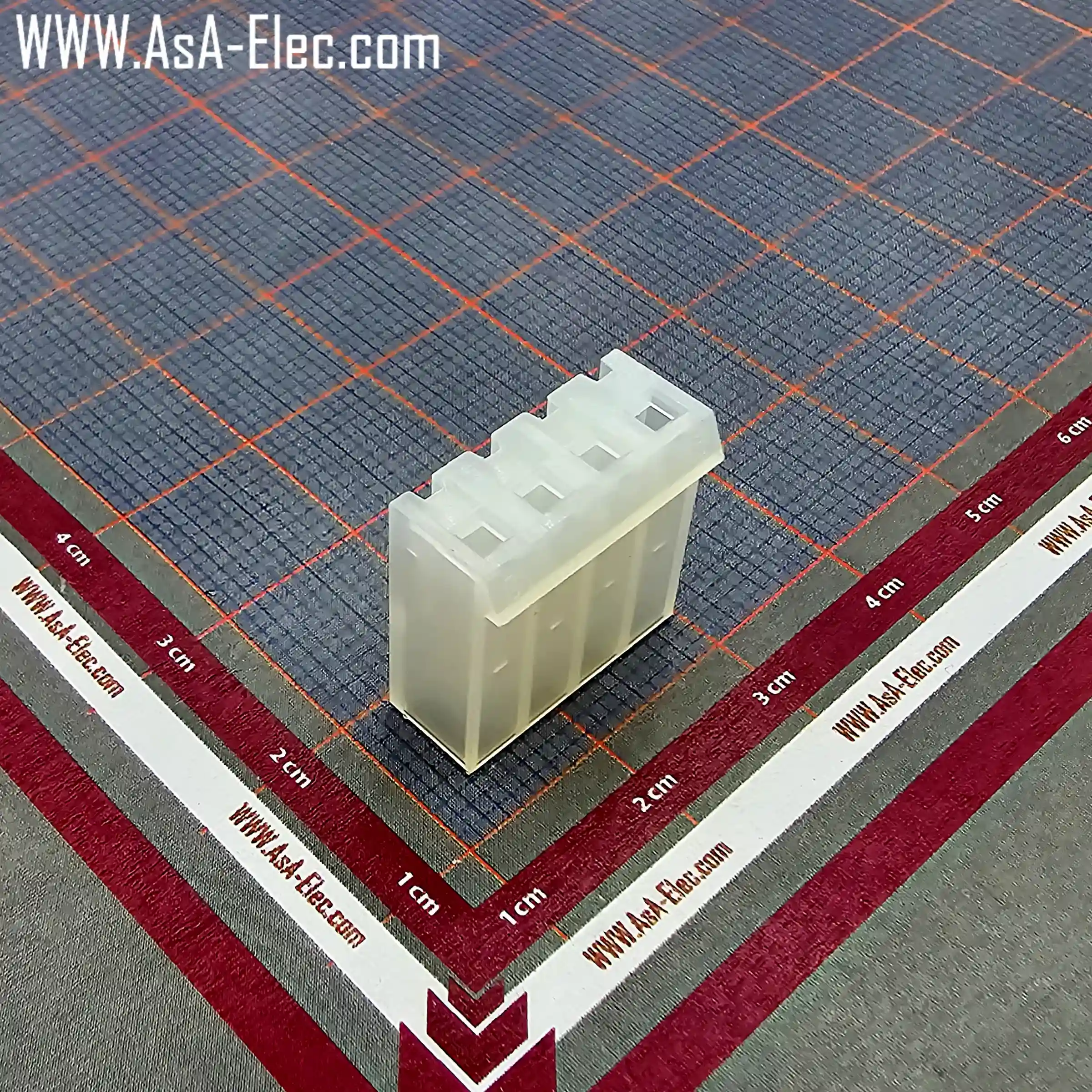

کانکتور پاور معمولی 3.96 میلیمتر 4 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 4 پین مادگی CH

CH 3.96 mm-4Y

4

1260

pdf کانکتور پاور معمولی 3.96 میلیمتر 4 پین مادگی CH

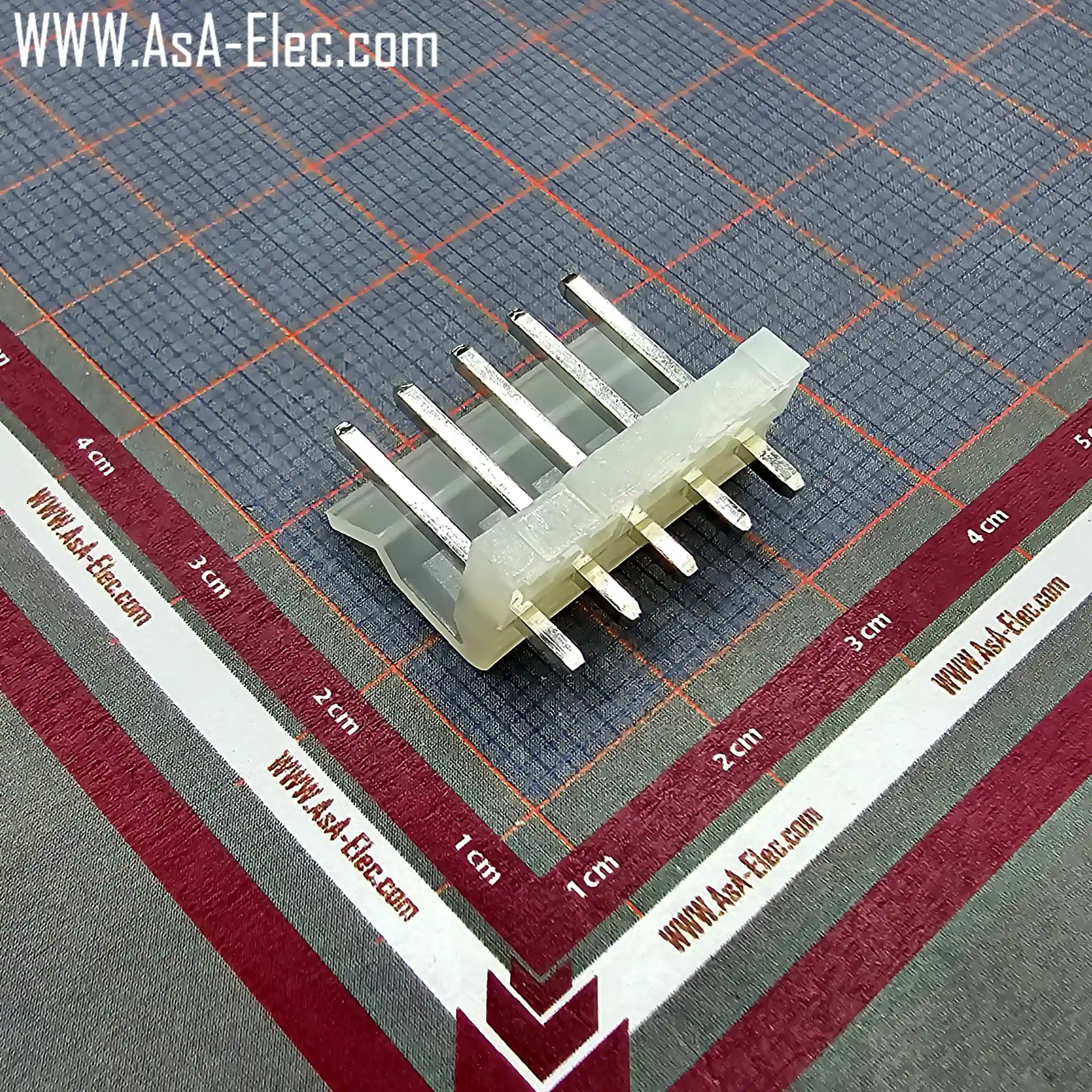

کانکتور پاور معمولی 3.96 میلیمتر 5 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 5 پین نر صاف CH

CH 3.96 mm-5A

5

2625

pdf کانکتور پاور معمولی 3.96 میلیمتر 5 پین نر صاف CH

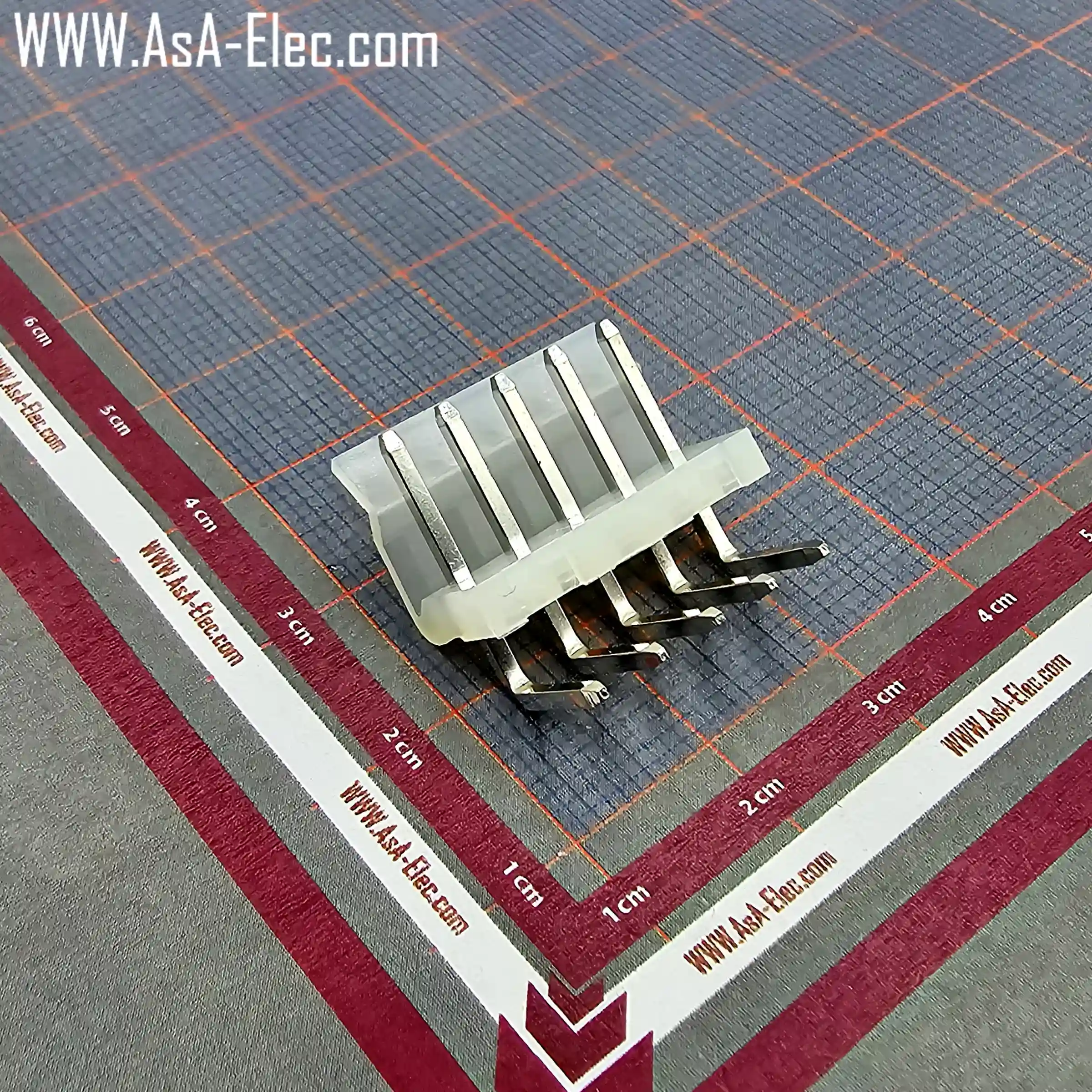

کانکتور پاور معمولی 3.96 میلیمتر 5 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 5 پین نر رایت CH

CH 3.96 mm-5RA

5

3150

pdf کانکتور پاور معمولی 3.96 میلیمتر 5 پین نر رایت CH

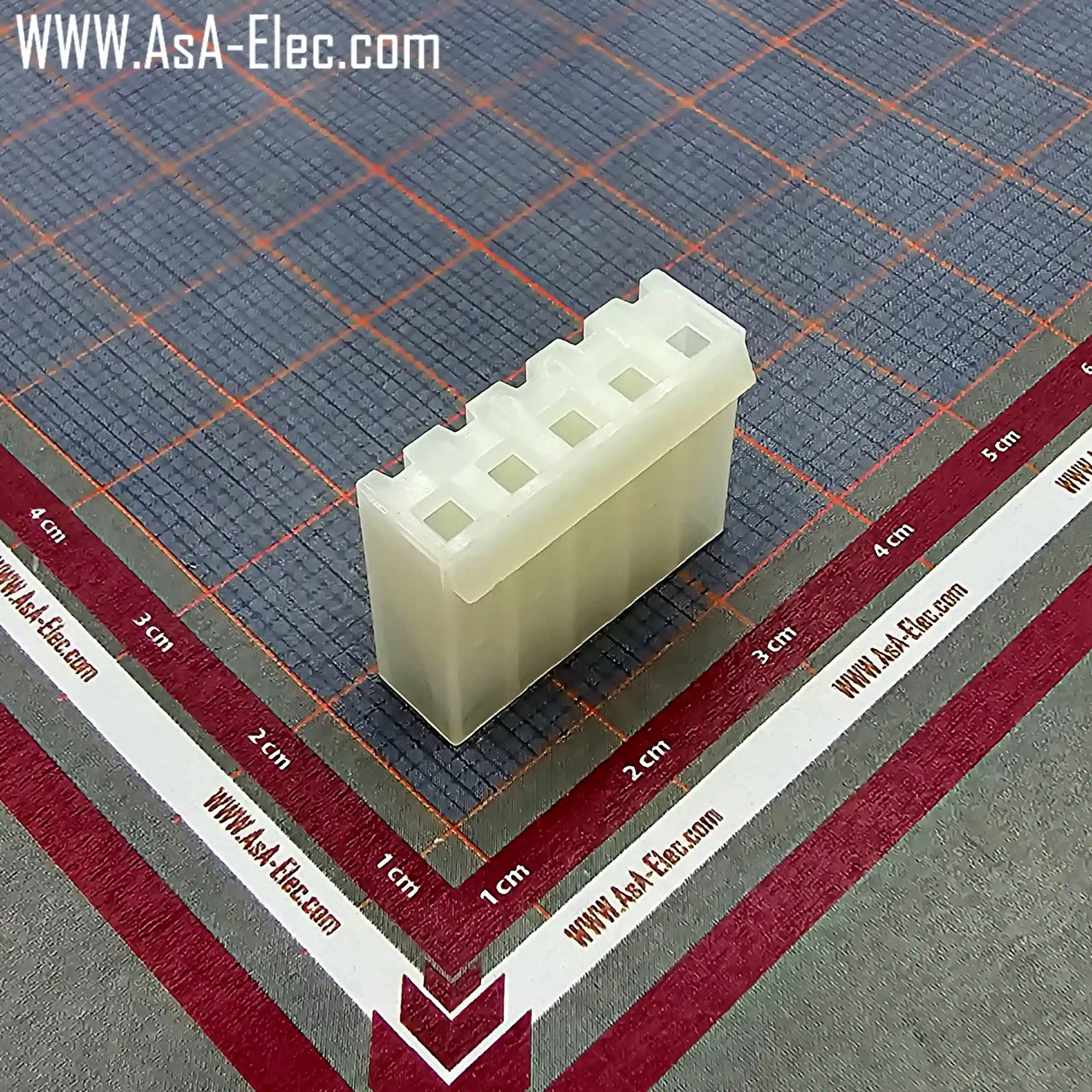

کانکتور پاور معمولی 3.96 میلیمتر 5 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 5 پین مادگی CH

CH 3.96 mm-5Y

5

1575

pdf کانکتور پاور معمولی 3.96 میلیمتر 5 پین مادگی CH

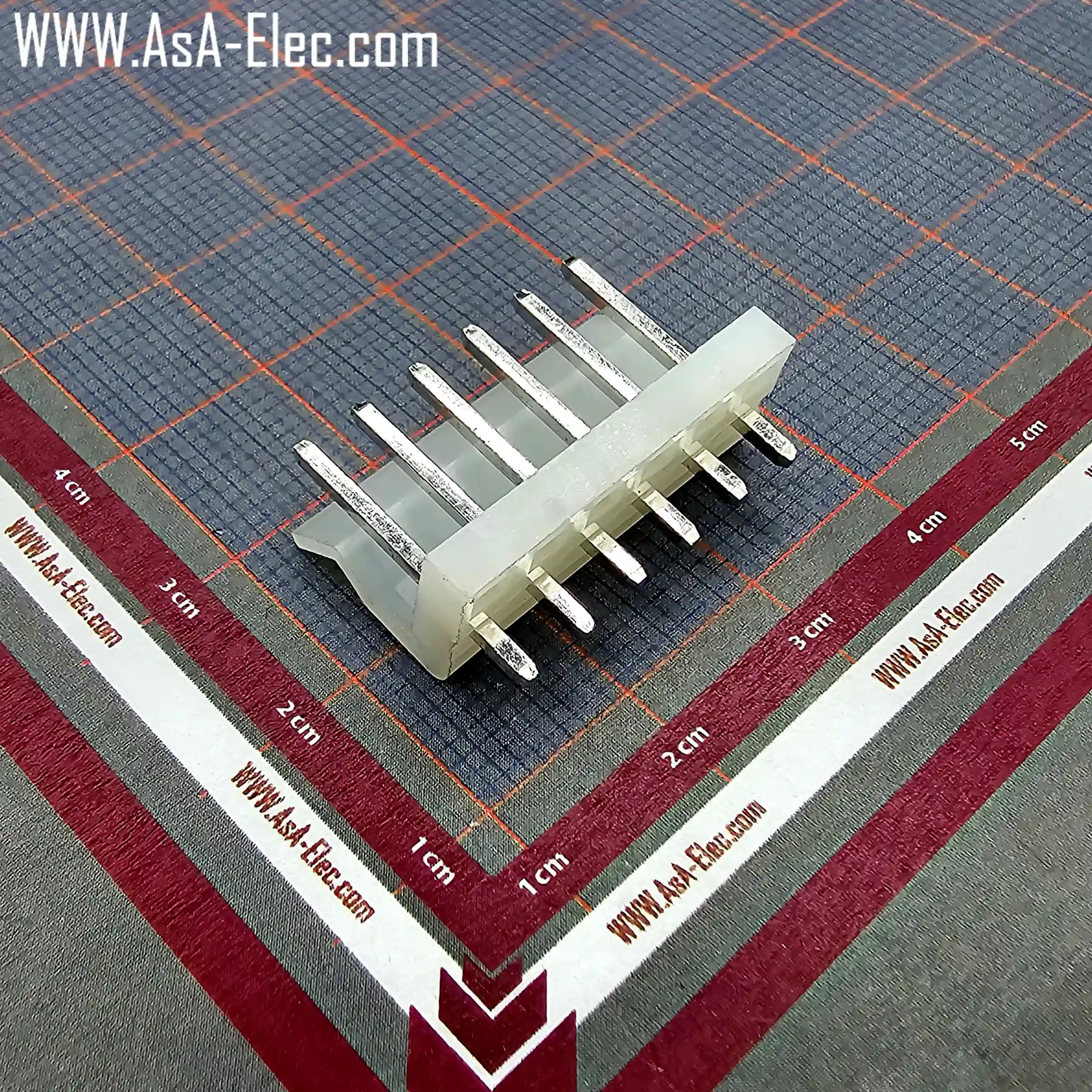

کانکتور پاور معمولی 3.96 میلیمتر 6 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 6 پین نر صاف CH

CH 3.96 mm-6A

6

3150

pdf کانکتور پاور معمولی 3.96 میلیمتر 6 پین نر صاف CH

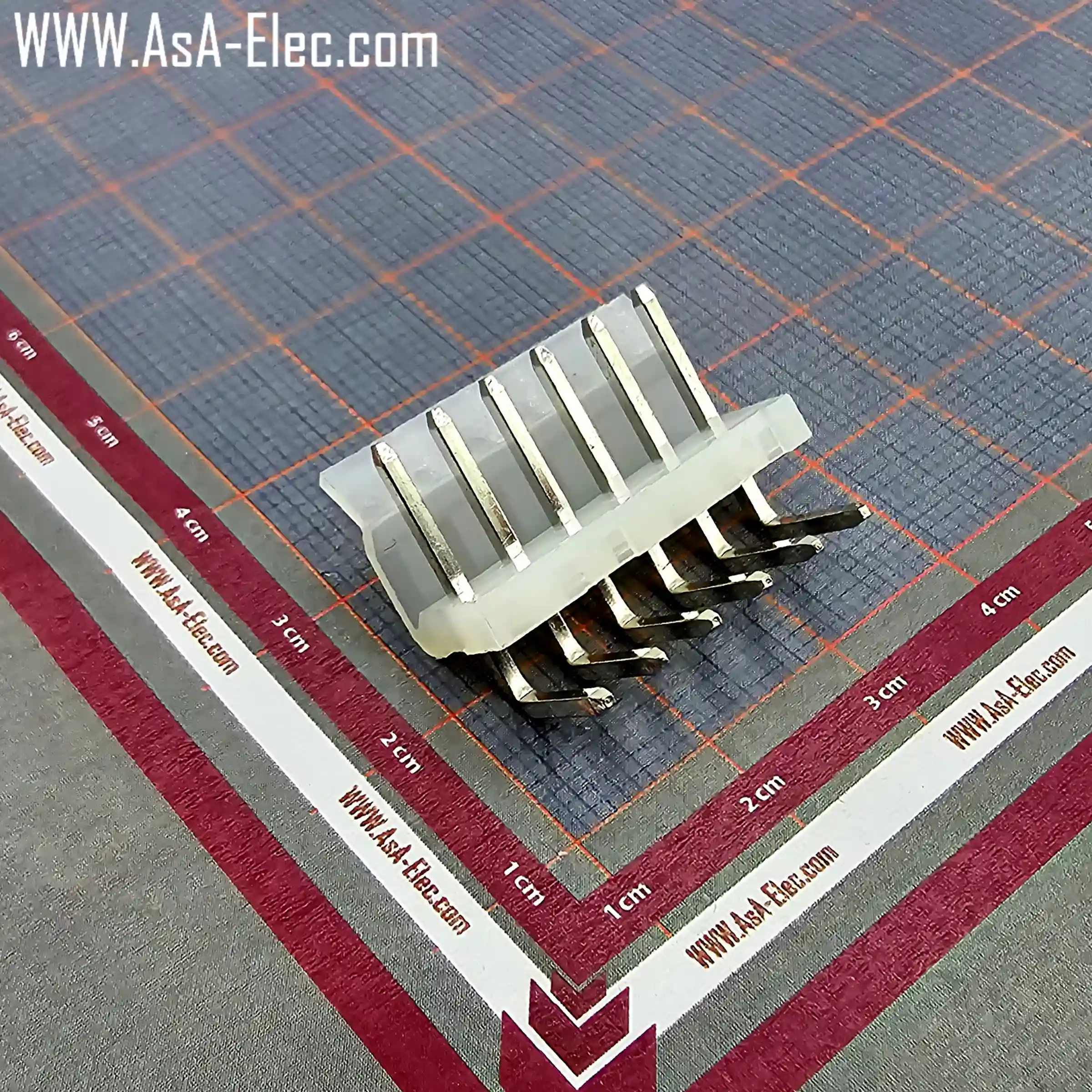

کانکتور پاور معمولی 3.96 میلیمتر 6 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 6 پین نر رایت CH

CH 3.96 mm-6RA

6

3780

pdf کانکتور پاور معمولی 3.96 میلیمتر 6 پین نر رایت CH

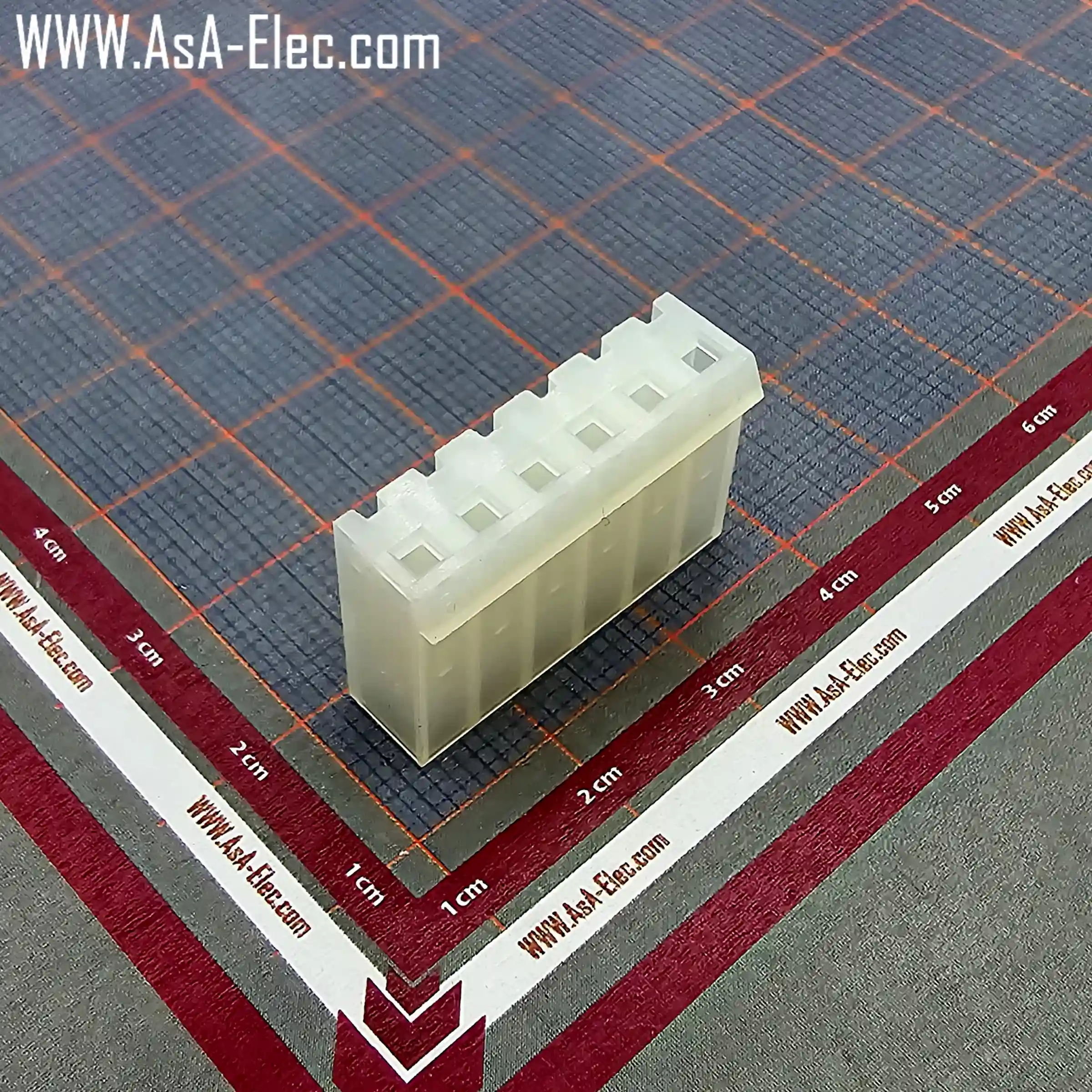

کانکتور پاور معمولی 3.96 میلیمتر 6 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 6 پین مادگی CH

CH 3.96 mm-6Y

6

1890

pdf کانکتور پاور معمولی 3.96 میلیمتر 6 پین مادگی CH

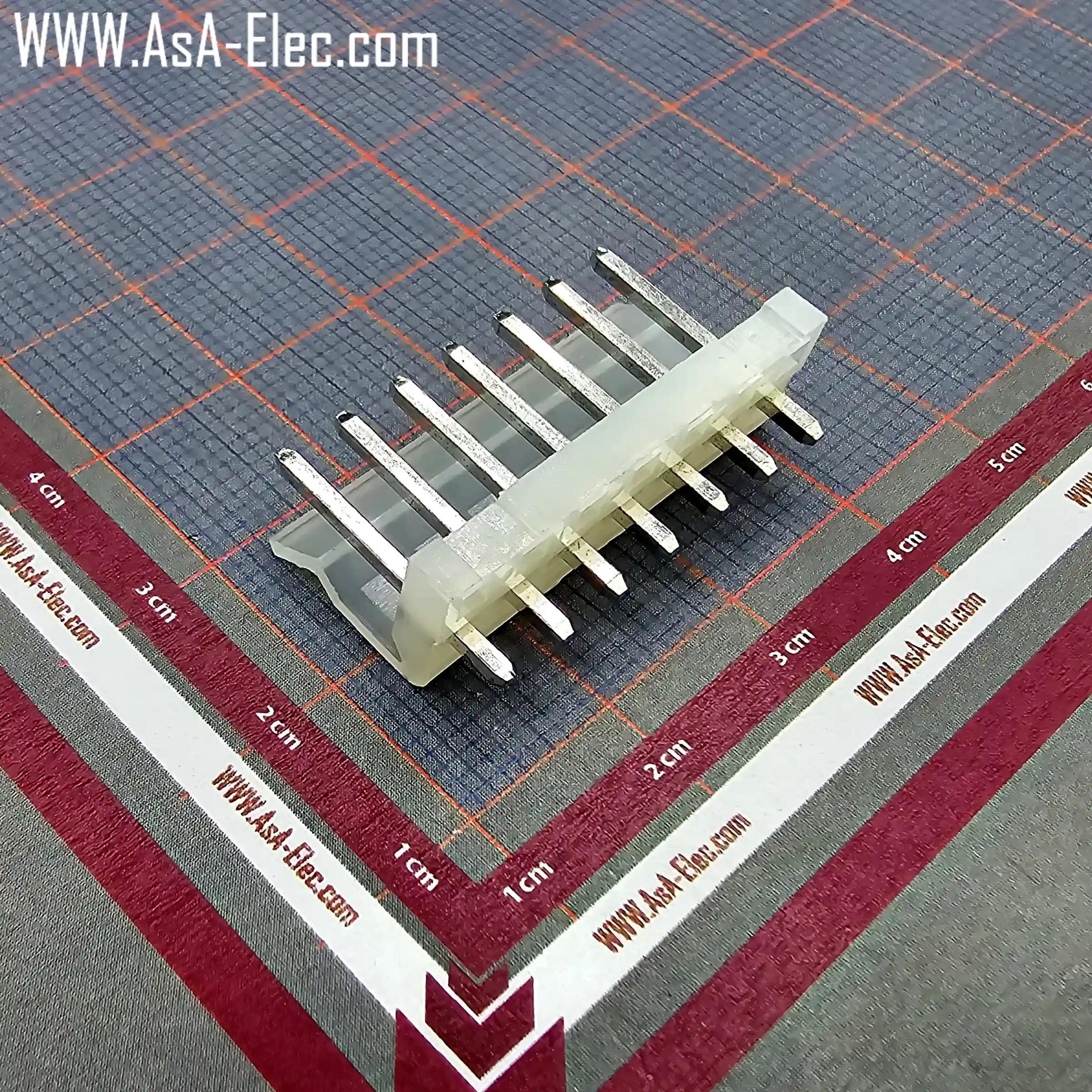

کانکتور پاور معمولی 3.96 میلیمتر 7 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 7 پین نر صاف CH

CH 3.96 mm-7A

7

3675

pdf کانکتور پاور معمولی 3.96 میلیمتر 7 پین نر صاف CH

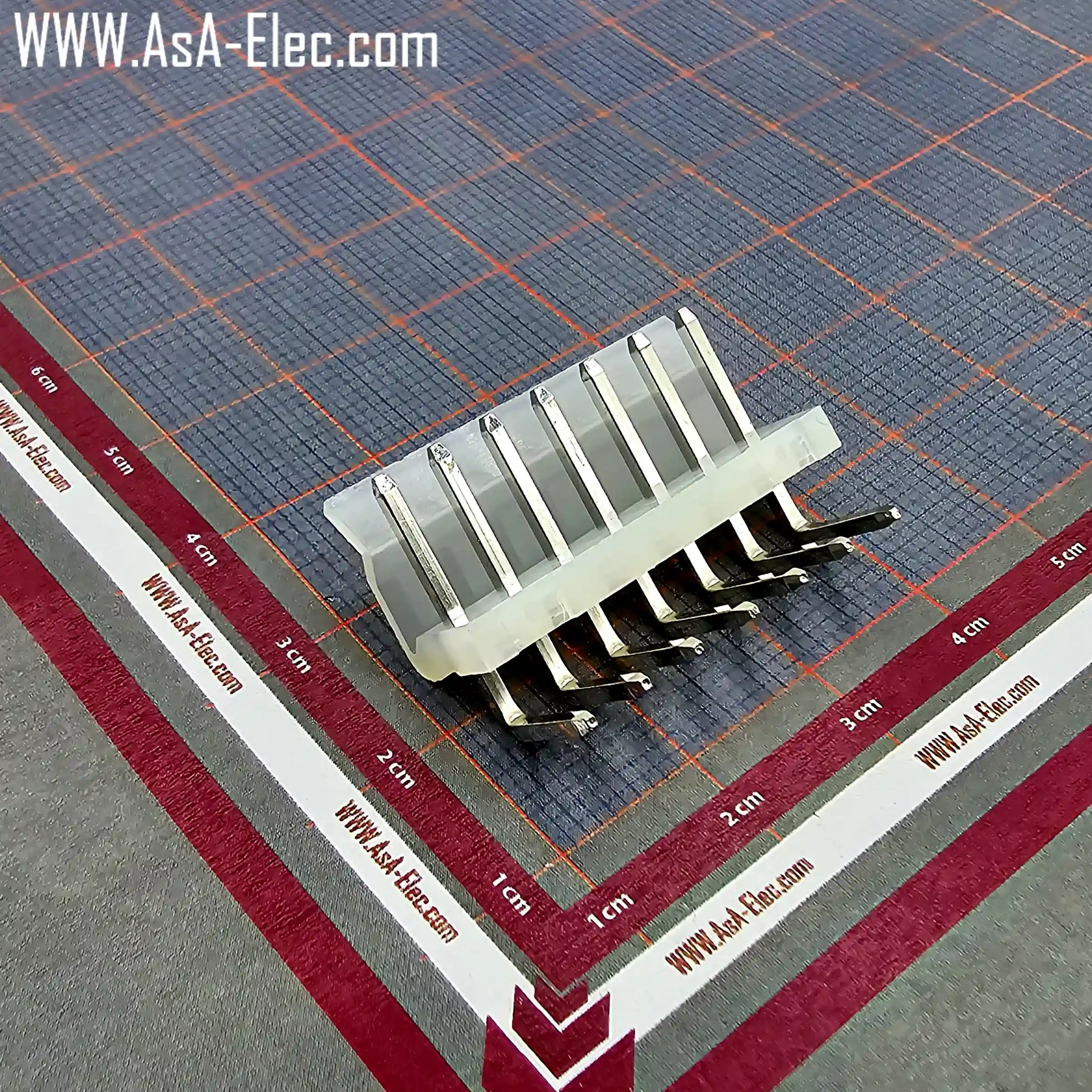

کانکتور پاور معمولی 3.96 میلیمتر 7 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 7 پین نر رایت CH

CH 3.96 mm-7RA

7

4410

pdf کانکتور پاور معمولی 3.96 میلیمتر 7 پین نر رایت CH

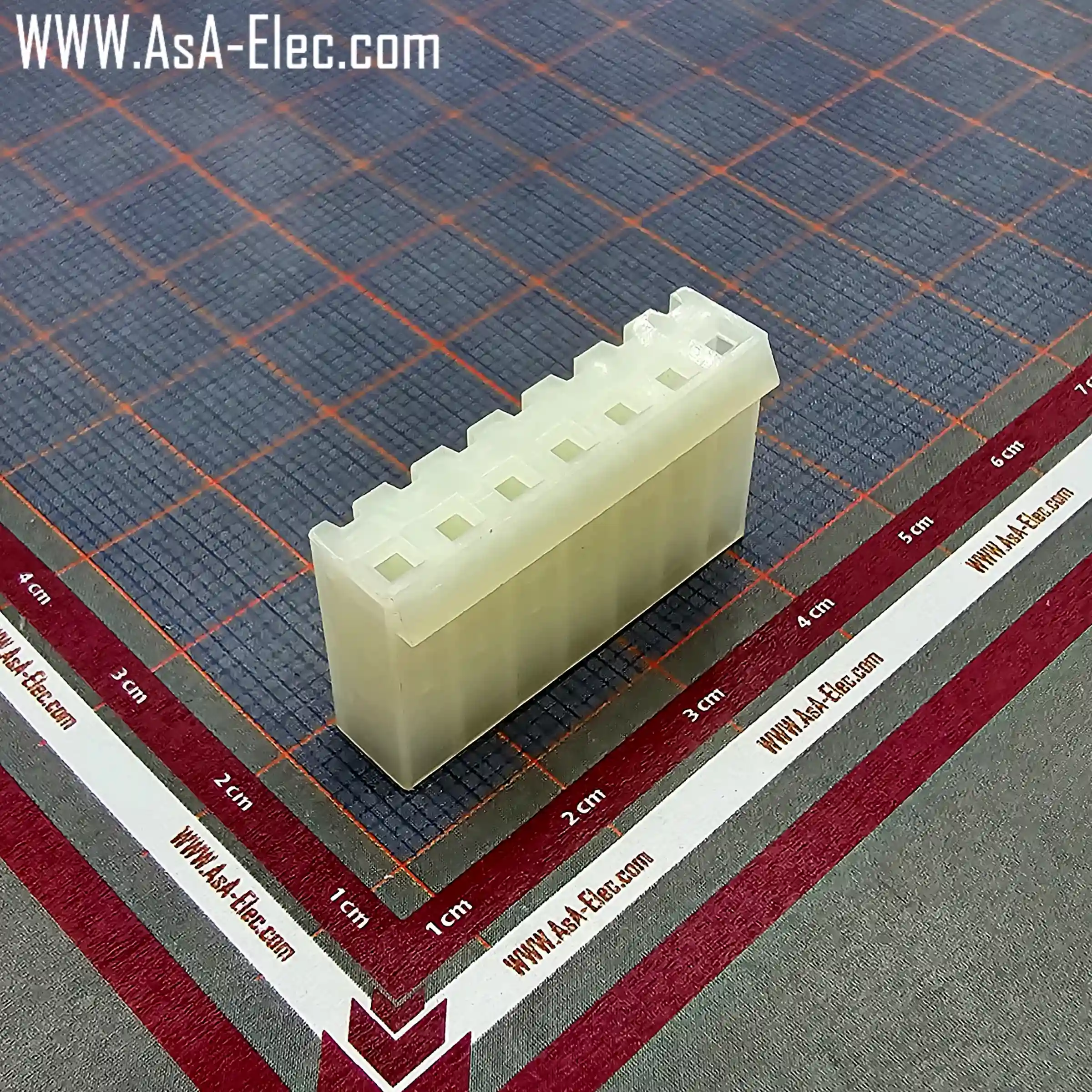

کانکتور پاور معمولی 3.96 میلیمتر 7 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 7 پین مادگی CH

CH 3.96 mm-7Y

7

2205

pdf کانکتور پاور معمولی 3.96 میلیمتر 7 پین مادگی CH

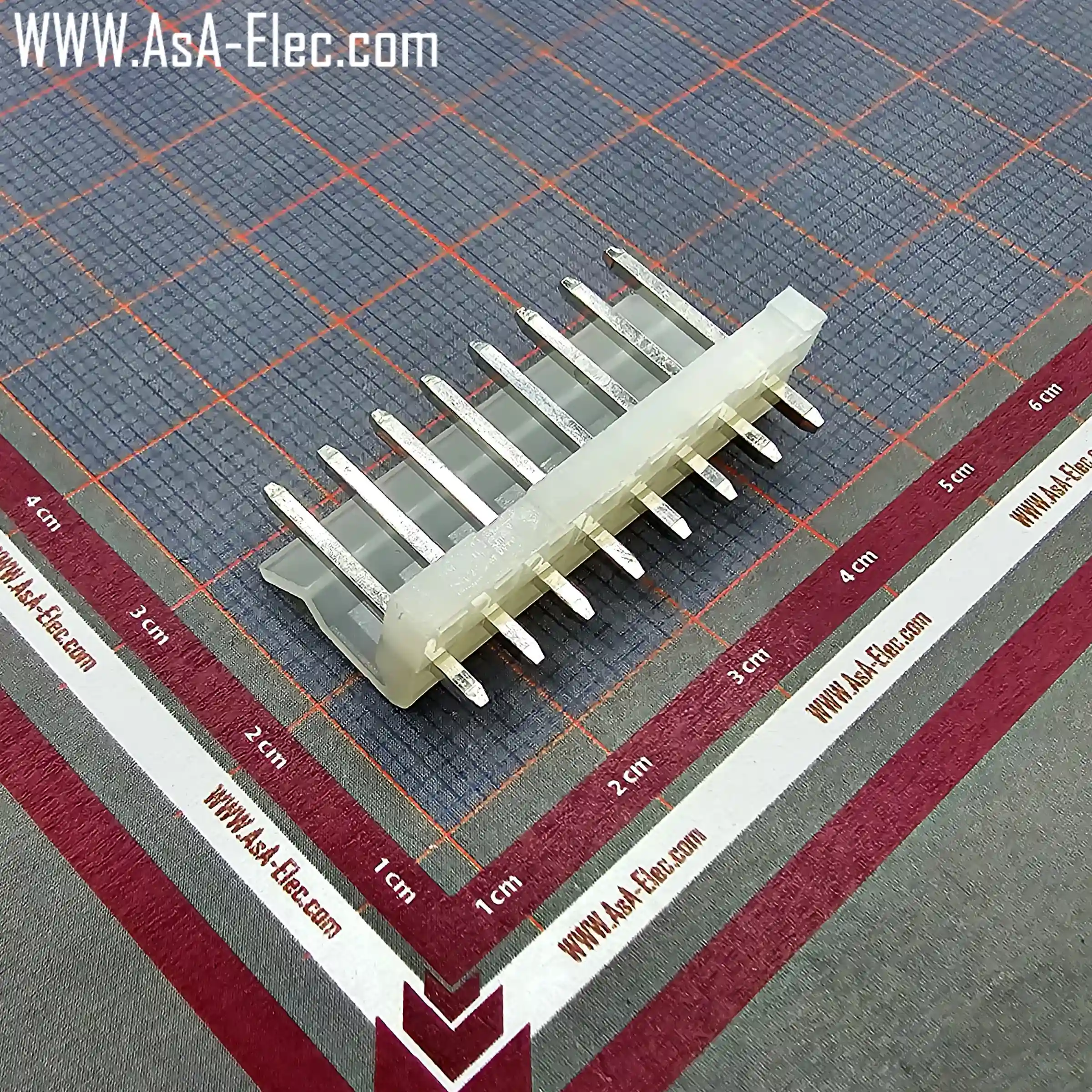

کانکتور پاور معمولی 3.96 میلیمتر 8 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 8 پین نر صاف CH

CH 3.96 mm-8A

8

4200

pdf کانکتور پاور معمولی 3.96 میلیمتر 8 پین نر صاف CH

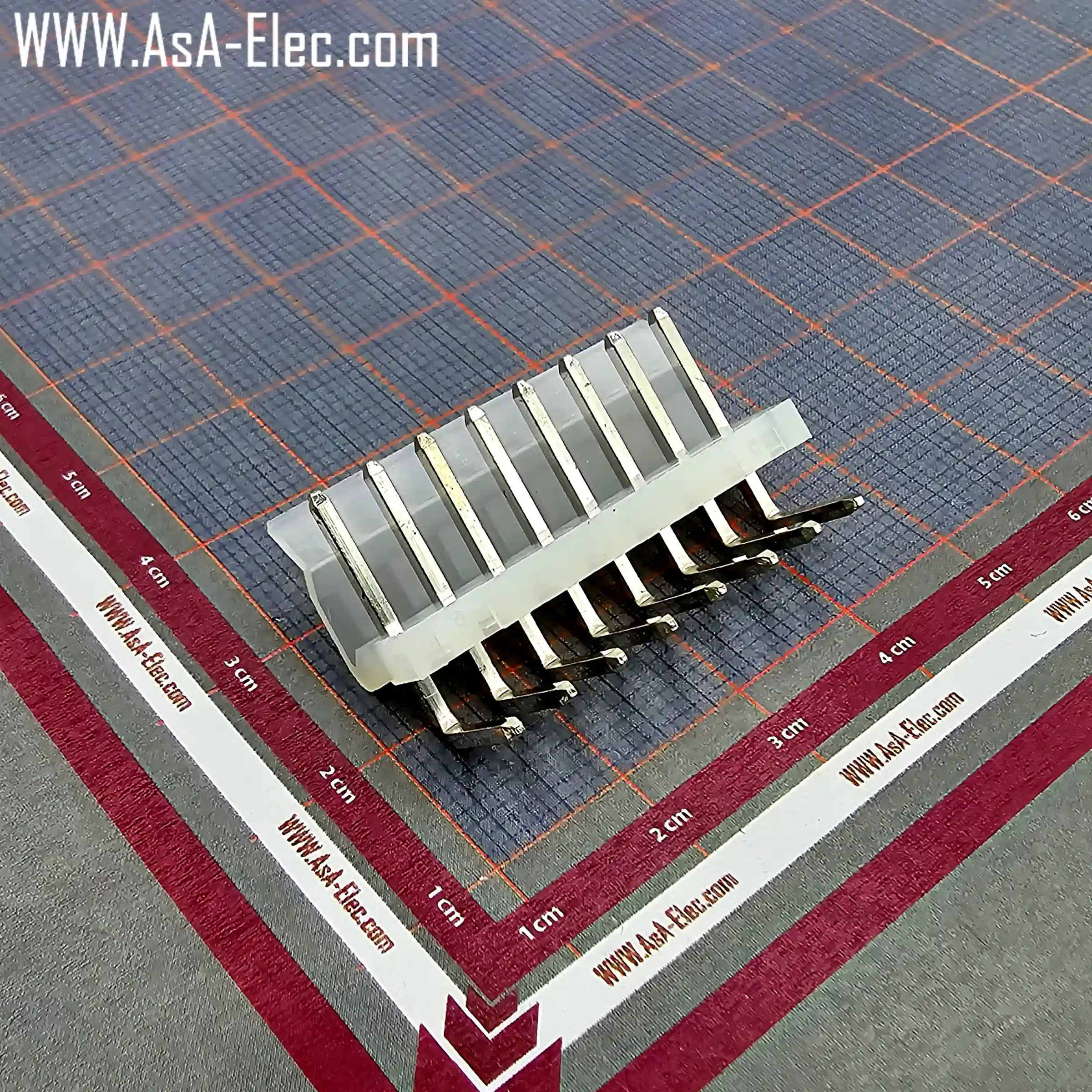

کانکتور پاور معمولی 3.96 میلیمتر 8 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 8 پین نر رایت CH

CH 3.96 mm-8RA

8

5040

pdf کانکتور پاور معمولی 3.96 میلیمتر 8 پین نر رایت CH
کانکتور پاور معمولی 3.96 میلیمتر 8 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 8 پین مادگی CH

CH 3.96 mm-8Y

8

2520

pdf کانکتور پاور معمولی 3.96 میلیمتر 8 پین مادگی CH

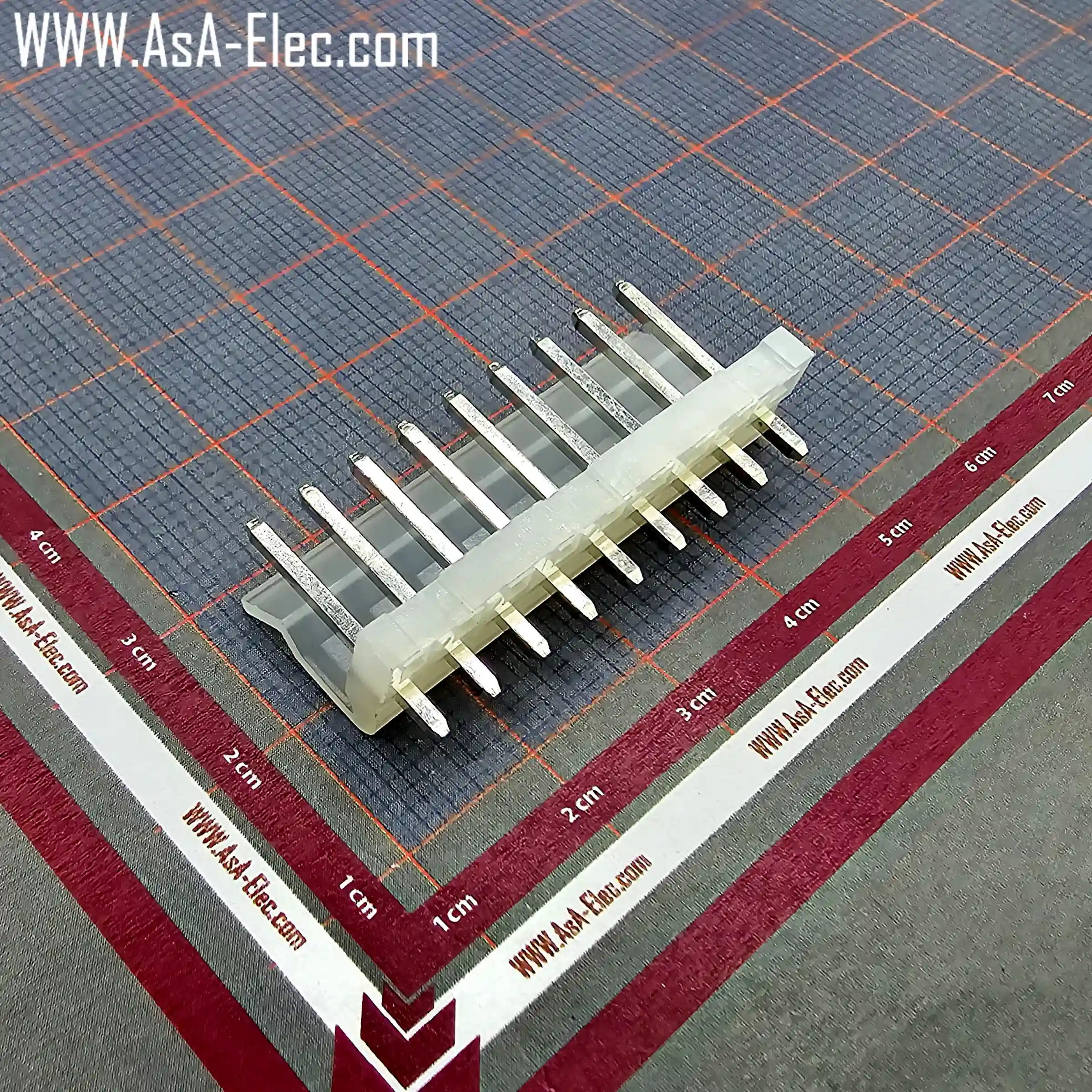

کانکتور پاور معمولی 3.96 میلیمتر 9 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 9 پین نر صاف CH

CH 3.96 mm-9A

9

4725

pdf کانکتور پاور معمولی 3.96 میلیمتر 9 پین نر صاف CH
کانکتور پاور معمولی 3.96 میلیمتر 9 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 9 پین نر رایت CH

CH 3.96 mm-9RA

9

5670

pdf کانکتور پاور معمولی 3.96 میلیمتر 9 پین نر رایت CH

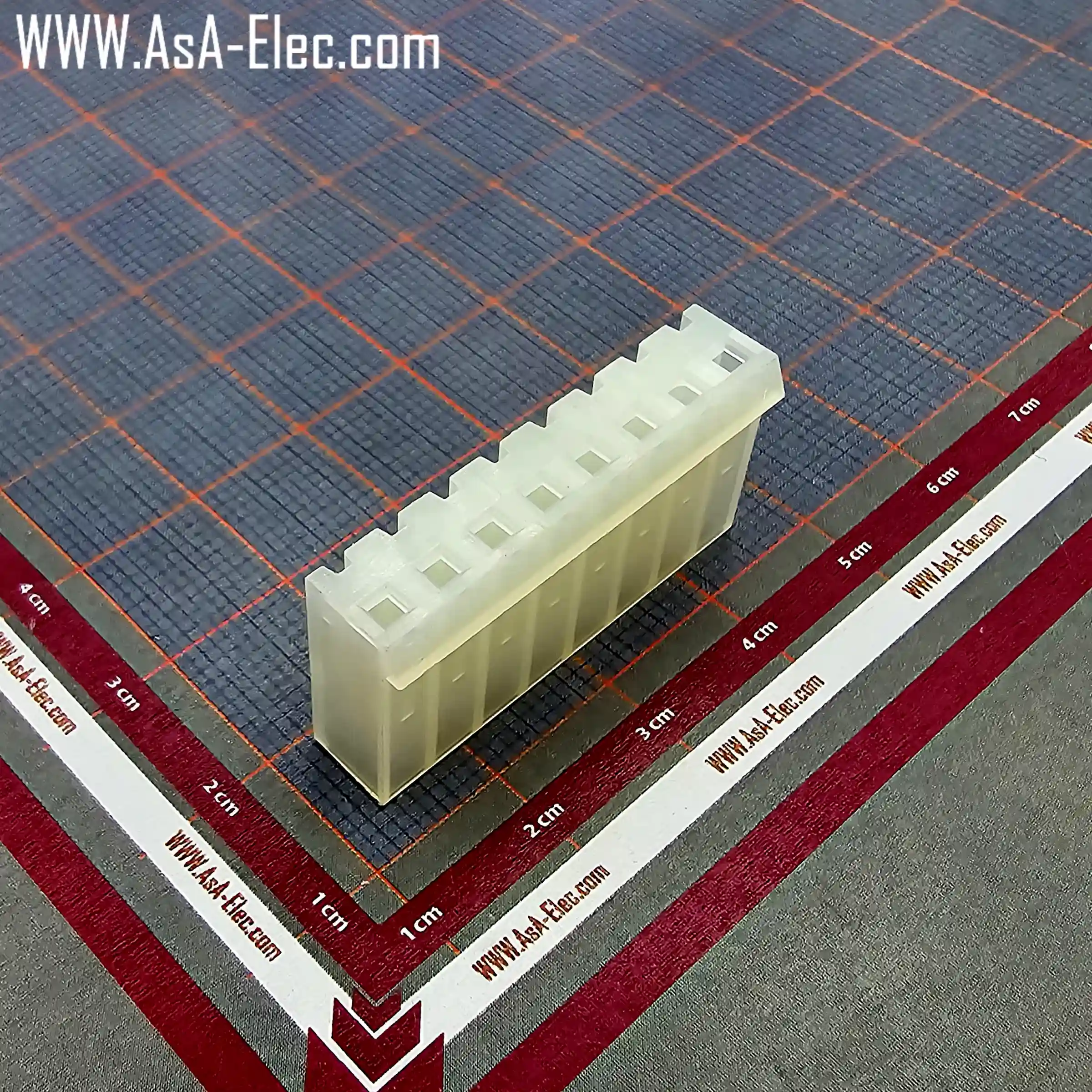

کانکتور پاور معمولی 3.96 میلیمتر 9 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 9 پین مادگی CH

CH 3.96 mm-9Y

9

2835

pdf کانکتور پاور معمولی 3.96 میلیمتر 9 پین مادگی CH

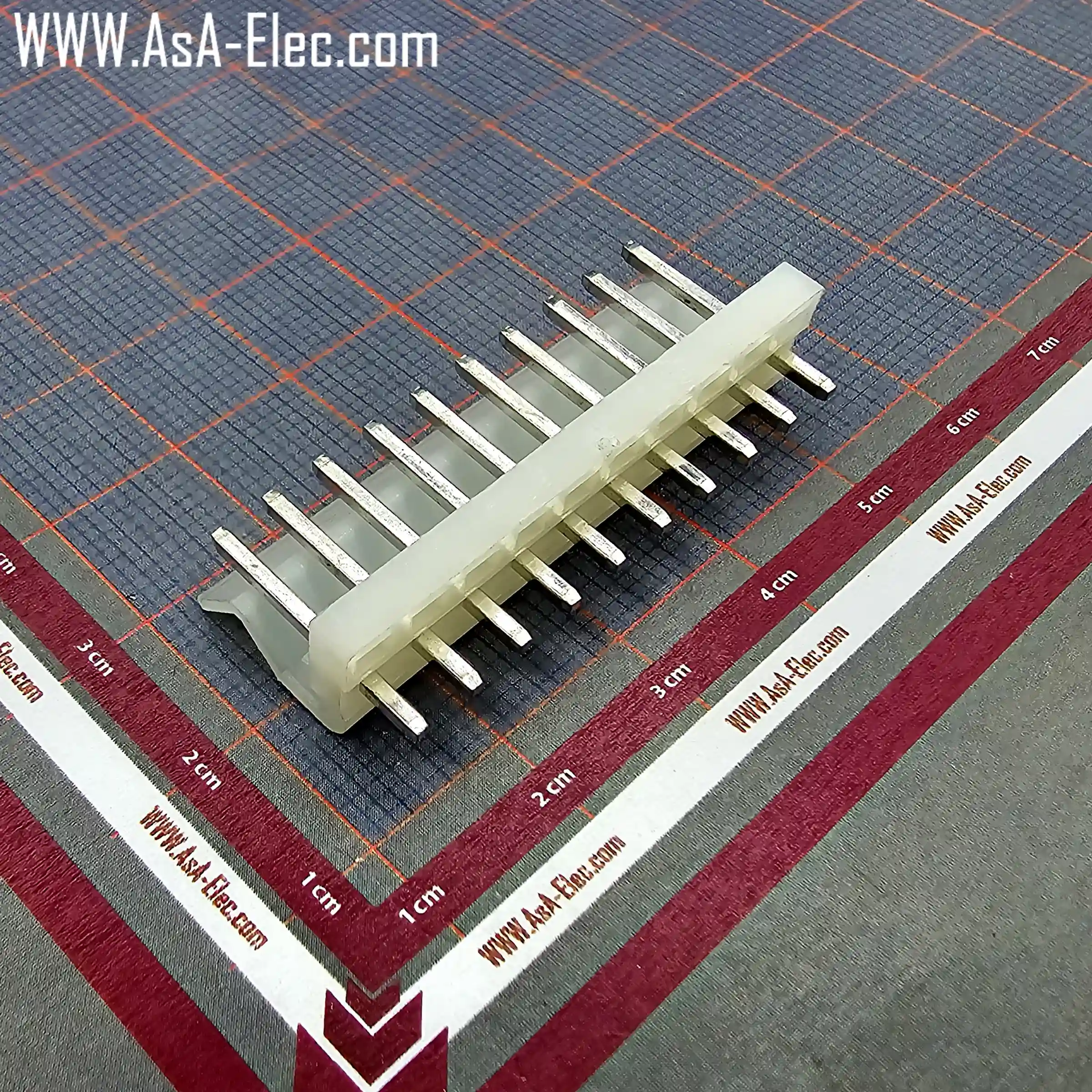

کانکتور پاور معمولی 3.96 میلیمتر 10 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 10 پین نر صاف CH

CH 3.96 mm-10A

10

5250

pdf کانکتور پاور معمولی 3.96 میلیمتر 10 پین نر صاف CH

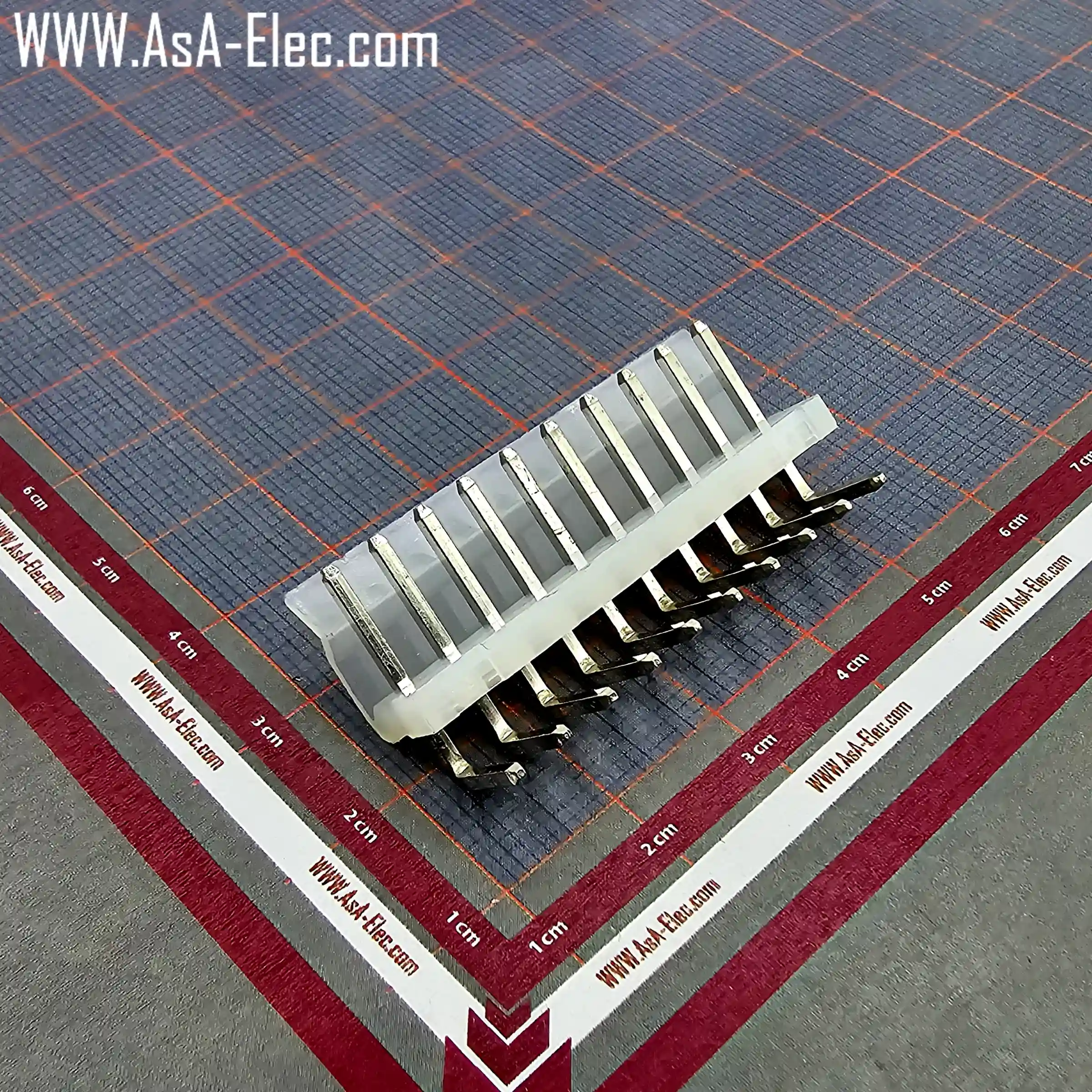

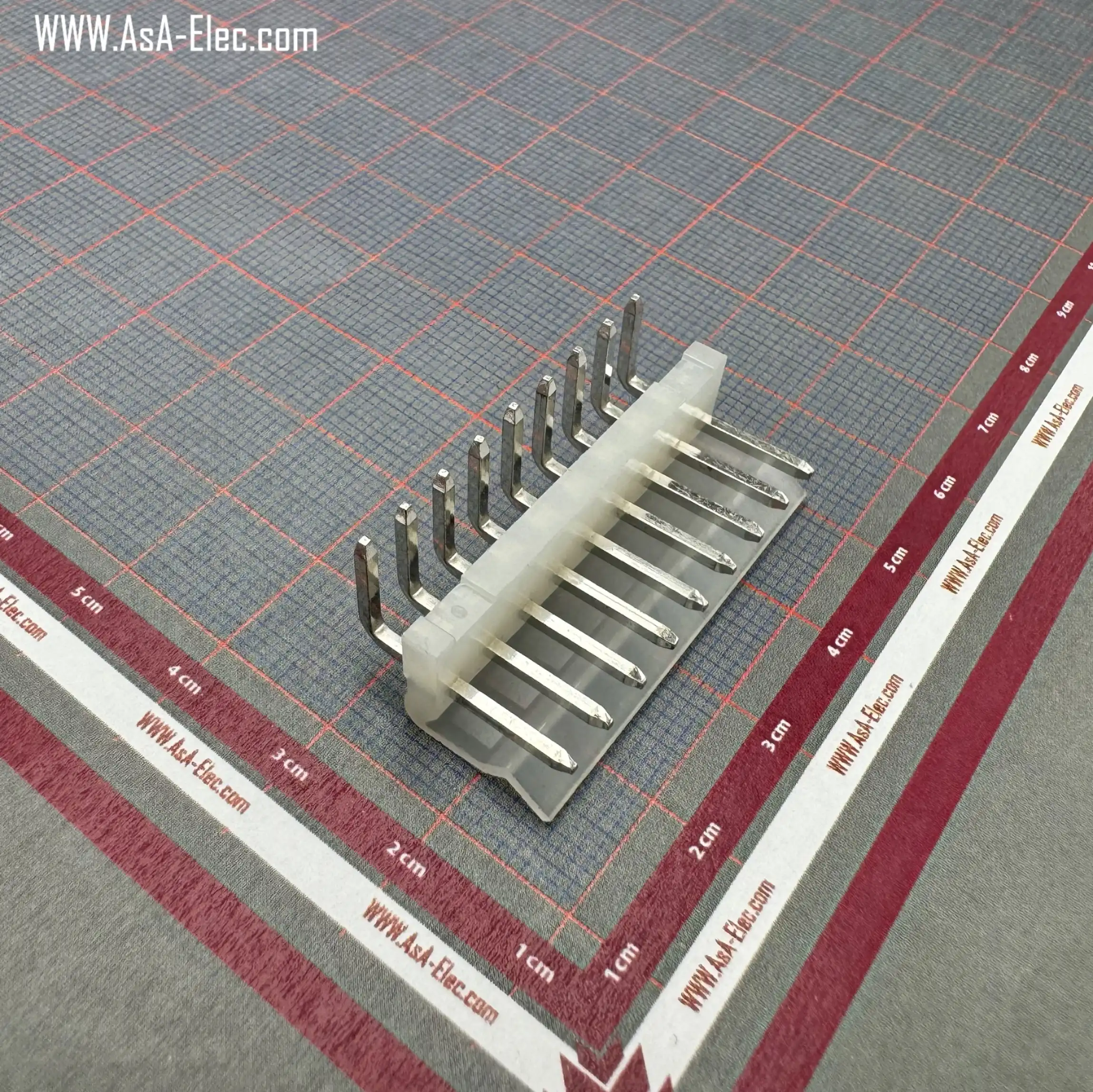

کانکتور پاور معمولی 3.96 میلیمتر 10 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 10 پین نر رایت CH

CH 3.96 mm-10RA

10

6300

pdf کانکتور پاور معمولی 3.96 میلیمتر 10 پین نر رایت CH

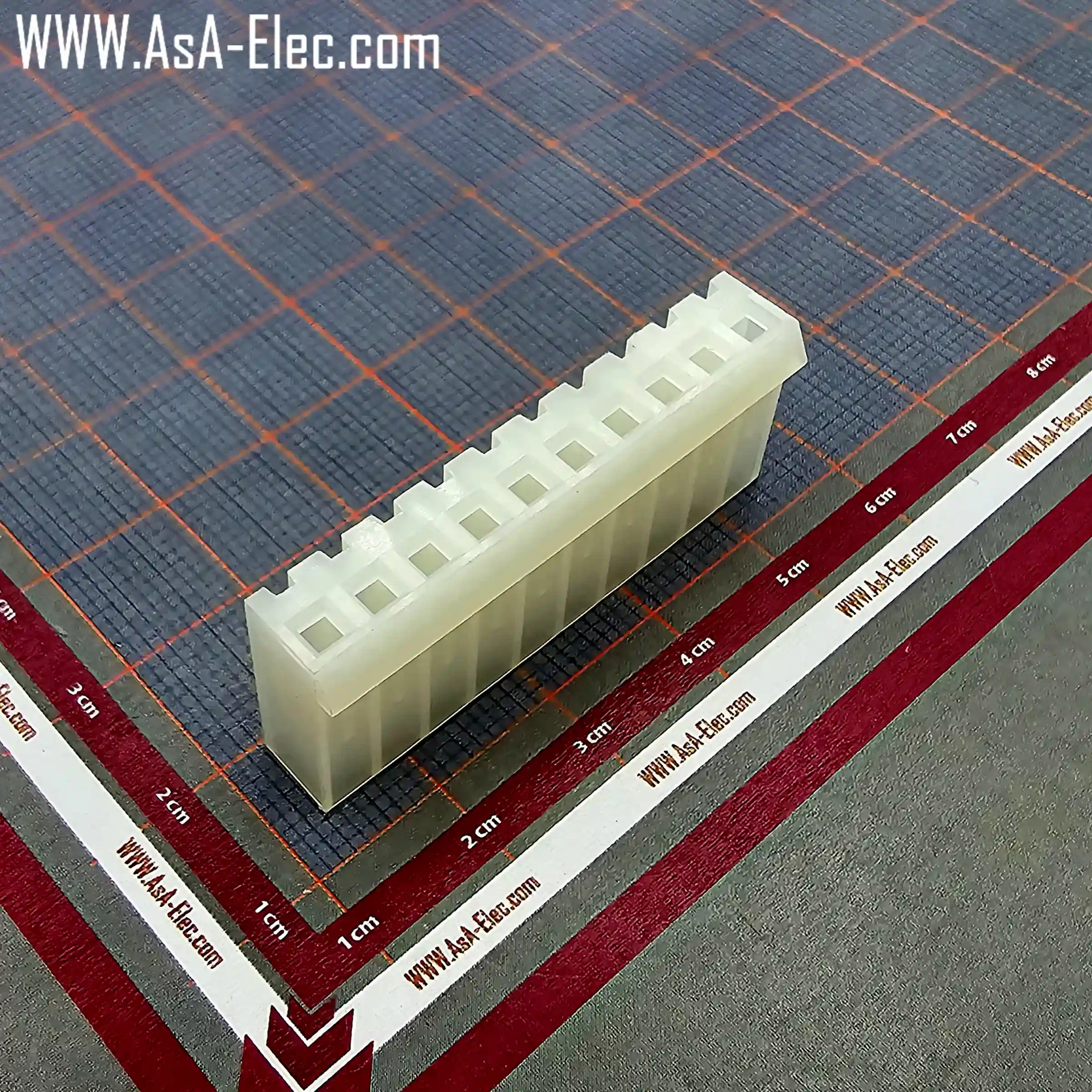

کانکتور پاور معمولی 3.96 میلیمتر 10 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 10 پین مادگی CH

CH 3.96 mm-10Y

10

3150

pdf کانکتور پاور معمولی 3.96 میلیمتر 10 پین مادگی CH

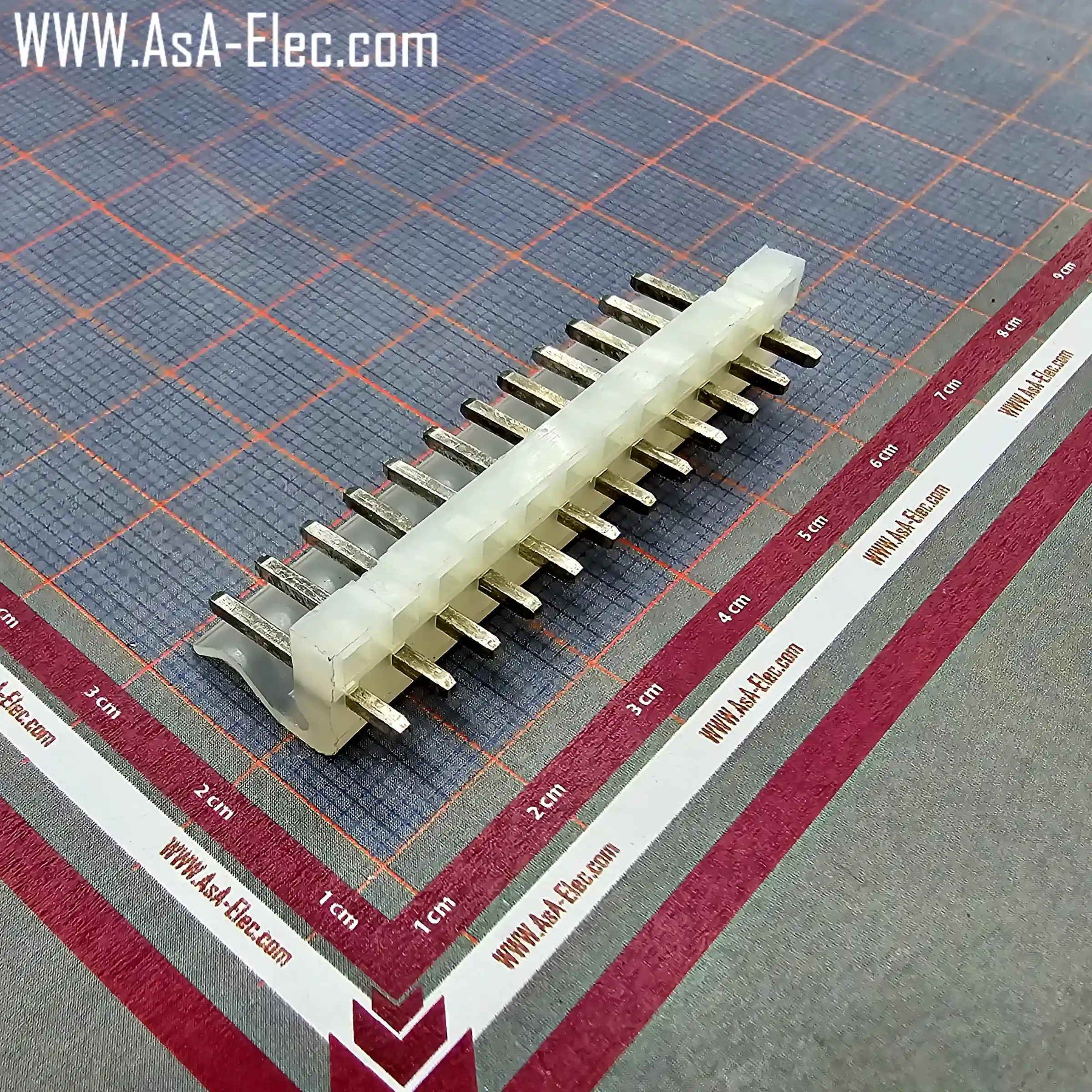

کانکتور پاور معمولی 3.96 میلیمتر 12 پین نر صاف CH

کانکتور پاور معمولی 3.96 میلیمتر 12 پین نر صاف CH

CH 3.96 mm-12A

12

6300

pdf کانکتور پاور معمولی 3.96 میلیمتر 12 پین نر صاف CH

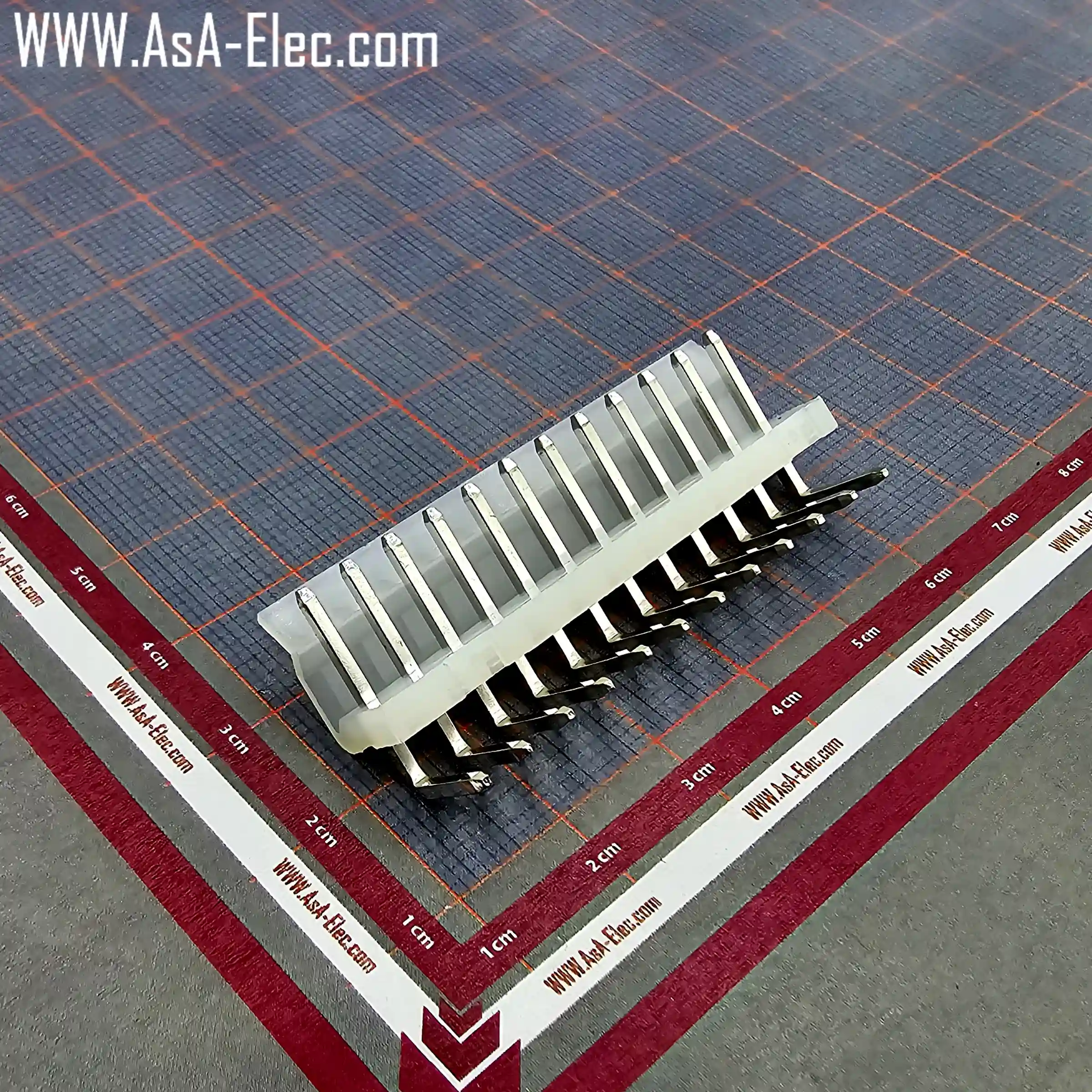

کانکتور پاور معمولی 3.96 میلیمتر 12 پین نر رایت CH

کانکتور پاور معمولی 3.96 میلیمتر 12 پین نر رایت CH

CH 3.96 mm-12RA

12

7560

pdf کانکتور پاور معمولی 3.96 میلیمتر 12 پین نر رایت CH

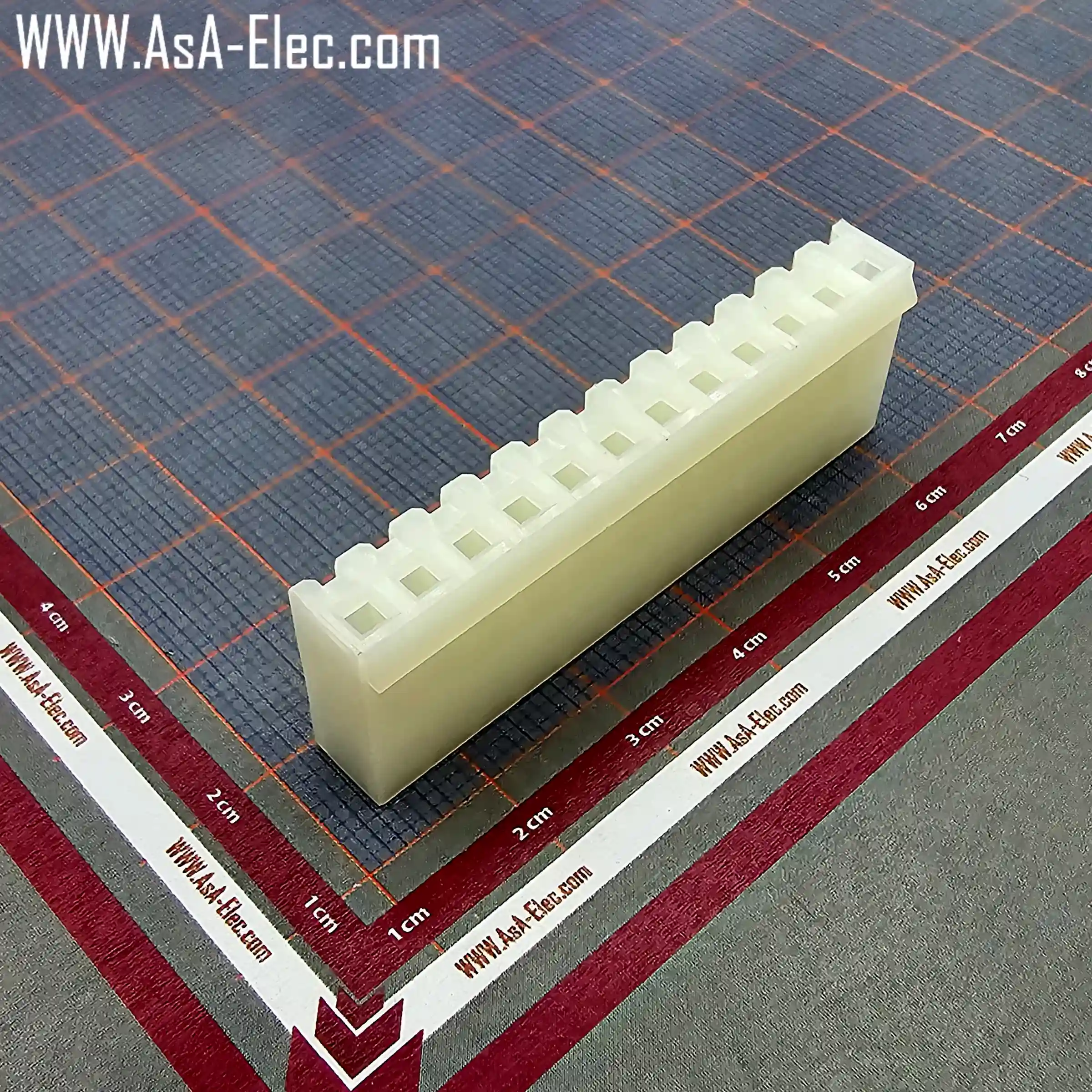

کانکتور پاور معمولی 3.96 میلیمتر 12 پین مادگی CH

کانکتور پاور معمولی 3.96 میلیمتر 12 پین مادگی CH

CH 3.96 mm-12Y

12

3780

pdf کانکتور پاور معمولی 3.96 میلیمتر 12 پین مادگی CH

معرفی محصول پاور  A3961(2139/3.96) Connector CH OR 3.96mm Pitch

کانکتور CH با فاصله‌ی پین‌های 3.96 میلی‌متر، یک کانکتور سیم به برد است که برای استفاده در دستگاه‌های مختلف الکترونیکی مناسب است. این محصول در انواع دستگاه‌های خانگی، دوچرخه‌های برقی، خانه‌های هوشمند، سیستم‌های امنیتی، تجهیزات پزشکی، بردهای مدار چاپی (PCBA)، وسایل نقلیه‌ی جدید انرژی و حمام‌های هوشمند کاربرد دارد.

مشخصات فنی و ویژگی‌های محصول

  • نوع اتصال: سیم به برد
  • جنسیت: نری و مادگی
  • مواد: پلی آمید 66 و برنج با پوشش قلع
  • تعداد پین‌ها: ۲ تا ۱۶ پین
  • رنگ: سفید
  • امتیاز جریان: ۷.۰ آمپر AC, DC
  • امتیاز ولتاژ: ۲۵۰ ولت AC, DC
  • دامنه دمایی: -۲۵ تا +۸۵ درجه سانتی‌گراد
  • مقاومت عایق: بیش از ۱۰۰۰ مگا اهم

کاربردها

این کانکتور در زمینه‌های مختلفی از جمله تجهیزات خانگی، دوچرخه‌های برقی، خانه‌های هوشمند، تجهیزات امنیتی، دستگاه‌های پزشکی، وسایل نقلیه با انرژی نو، و حمام‌های هوشمند کاربرد دارد.

مزایا و امکانات

کانکتور CH با توجه به ویژگی‌های فنی مانند تحمل ولتاژ بالا و دمای گسترده، گزینه‌ای مطمئن برای استفاده در محیط‌های متفاوت است. همچنین، سازگاری با استانداردهای بین‌المللی مانند UL و CE این کانکتور را برای بازارهای جهانی مناسب می‌سازد.

سوالات متداول

آیا این کانکتورها دارای استانداردهای ایمنی بین‌المللی هستند؟
بله، این کانکتورها دارای استانداردهای UL, CE, و ROHS هستند که ایمنی و کیفیت آن‌ها را تضمین می‌کند.

چه نوع استاندارد مواد برای پلی‌آمید 66 و برنج استفاده شده در این کانکتور در نظر گرفته شده است؟
استفاده از پلی‌آمید 66 و برنج در کانکتورها بر اساس استانداردهای بین‌المللی مانند UL و RoHS تایید شده است که این مواد را برای استفاده در محیط‌های الکترونیکی ایمن و مقاوم سازی می‌کند.

مقاومت تماسی این کانکتورها چگونه اندازه‌گیری می‌شود و حداکثر مقدار مجاز برای کاربردهای حساس چه میزان است؟
مقاومت تماسی در این کانکتورها از طریق آزمون‌های استانداردی که شامل اعمال جریان و اندازه‌گیری افت ولتاژ است، اندازه‌گیری می‌شود. حداکثر مقدار مجاز برای کانکتورها معمولاً کمتر از 10 میلی‌اهم است، که برای کاربردهای الکترونیکی حساس مناسب است.

در شرایط بارگذاری حداکثری، پایداری حرارتی کانکتور تا چه دمایی تضمین می‌شود و این محصول چگونه عملکرد خود را در برابر تغییرات دمای شدید حفظ می‌کند؟
این کانکتور برای تحمل دماهای بین -۲۵ تا +۸۵ درجه سانتی‌گراد طراحی شده است. استفاده از مواد مقاوم در برابر حرارت مانند پلی‌آمید 66 که در برابر دما پایدار می‌ماند، به حفظ عملکرد الکتریکی و مکانیکی کانکتور در این دامنه‌های دمایی کمک می‌کند.

تاثیر سازگاری با ضخامت‌های مختلف برد مدار چاپی بر عملکرد الکتریکی کانکتور چیست و چه توصیه‌هایی برای بهینه‌سازی اتصال در ضخامت‌های مختلف وجود دارد؟
این کانکتورها برای ضخامت برد مدار چاپی تا 1.6 میلی‌متر طراحی شده‌اند. برای بهینه‌سازی اتصال، مهم است که پین‌ها و سوراخ‌های برد با دقت مطابقت داشته باشند تا اتصال مطمئن و پایداری ایجاد شود.

رتبه بندی ولتاژ و جریان بر انتخاب کانکتور برای کاربردهای مختلف صنعتی و تجاری چگونه است؟
رتبه بندی ولتاژ و جریان کانکتورها برای تضمین امنیت و کارایی در برنامه‌های مختلف حیاتی است. این کانکتور با رتبه‌بندی ۷ آمپر و ۲۵۰ ولت برای کاربردهایی که نیاز به جریان‌های نسبتاً بالا و ولتاژ متوسط دارند، ایده‌آل است. برای کاربردهای صنعتی با نیاز به جریان‌های بالاتر، ممکن است نیاز به کانکتورهایی با رتبه‌بندی بالاتر باشد. توصیه می‌شود که مشخصات فنی کانکتور مورد بررسی قرار گیرد تا اطمینان حاصل شود که با شرایط محیطی و الزامات کاربرد مطابقت دارد.
