مشخصات، قیمت و خرید کانکتور j30j
یکی از جدیدترین و پرکاربرد ترین کانکتور که جدیدا توسط شرکت مجتمع تولیدی بازرگانی آسا الکترونیک به بازار معرفی شده است، کانکتور j30j (جی سی جی) می باشد. کانکتور های j30j نوعی از دی ساب کانکتور ها می باشند. این کانکتورها به علت متریال عالی و استحکام، اندازه کوچک و تراکم پین بالا، برای متصل کردن دقیق و مطمئن در تجهیزات صنعتی، تجهیزات پزشکی، رباتیک، مخابرات، خطوط تولید صنعتی، دستگاه های اندازه گیری، هوا فضایی و نظامی استفاده می شوند. این تیپ کانکتور ها از لحاظ مقاومت مکانیکی، کیفیت ساخت، اتصال دقیق و انتقال سیگنال ها و توان الکتریکی بالا در محیط های مختلف یکی از بهترین انتخاب ها در رده کانکتور ها محسوب می شوند.
کانکتور های j30j در انواع پین های استاندارد و پیکربندی های سیگنالی و تغذیه عرضه می شوند. از نسخه های 9 پین تا 51 پین معمولاً یافت می شوند و برخی تولید کنندگان پین بندی های میکس سیگنال (ترکیب آنالوگ/دیجیتال/قدرت) را نیز ارائه می دهند. مشخصه های فنی کلیدی شامل مقاومت تماس (Contact Resistance)، جریان نامی برای هر پین و ولتاژ ایزولاسیون بین پین ها است. برای نمونه، نسخه های معمول j30j ممکن است مقاومت تماس زیر 30 میلی اهم داشته و جریان مجاز هر پین بین 1 تا 5 آمپر بسته به قطر پین و متریال تماس متفاوت باشد.
ابعاد مکانیکی قاب و فاصله مرکز تا مرکز پین ها (pitch) معمولاً با استاندارد کانکتور های D-sub سازگار است اما برخی تولید کنندگان نسخه های کم حجم یا تقویت شده برای نصب در مساحت محدود یا شرایط ارتعاشی بالا عرضه می کنند. از نظر اتصالات مکانیکی، قفل های پیچ دار، میزانی قفل فنری یا مکانیزم های قفل شونده سریع (latch) وجود دارند که هر کدام برای کاربرد خاصی مناسب تر هستند.
مشخصات عملکرد کانکتور های سری j30j
کانکتور های j30j معمولاً مطابق استاندارد های صنعتی D-sub یا مشتقات آن تولید می شوند، اما توجه به مشخصات سازنده برای ولتاژ شکست، جریان مجاز و استاندارد های آزمون محیطی (مانند IEC و MIL) ضروری است. تست های رایج شامل تست تماس با جریان و ولتاژ، تست مقاومت ایزولاسیون، و آزمون های لرزش و شوک مکانیکی است.
در پروژه های حساس، خریداران باید دیتاشیت سازنده را بررسی کنند تا پارامتر هایی مثل جریان پین، محدوده دمایی عملیاتی و نوع پوشش تماس (نقره، قلع یا طلا) را تطبیق دهند. استفاده از پوشش نقره یا طلا باعث کاهش مقاومت تماس و بهبود عملکرد در دما های پایین یا محیط های با آلودگی غذایی الکتریکی می شود.
- میزان تحمل دما: از 55- درجه سلسیوس تا 125+ درجه
- میزان رطوبت نسبی: از 40 تا 95 درجه سلسیوس
- لرزش: at 10 Hz ~ 2000 Hz, acceleration 196 m/s2
- شوک: 735m/s2
- شتاب: 735m/s2
- شدت جریان: 3A
- مقاومت تماس الکتریکی: ≤ 10MΩ
- مقاومت عایق: ≥ 5000MΩ
- قدرت دی الکتریک: 800V
- استقامت دی الکتریک: ≥ 500cycles
-
ویژگی های فنی سری j30j
- مقاومت بالا در تماس و ارتعاش
- دارای جنس طلا و نقره، قلع
- دارای عمر مکانیکی بالا
- قابلیت بالای تعداد میزان دفعات اتصال/قطع
- شیلدینگ
- دارای ولتاژ ایزولاسیون
- تراکم بالای پین ها
- دارا بودن تعداد پین های مختلف از 9 پین تا 51 پین

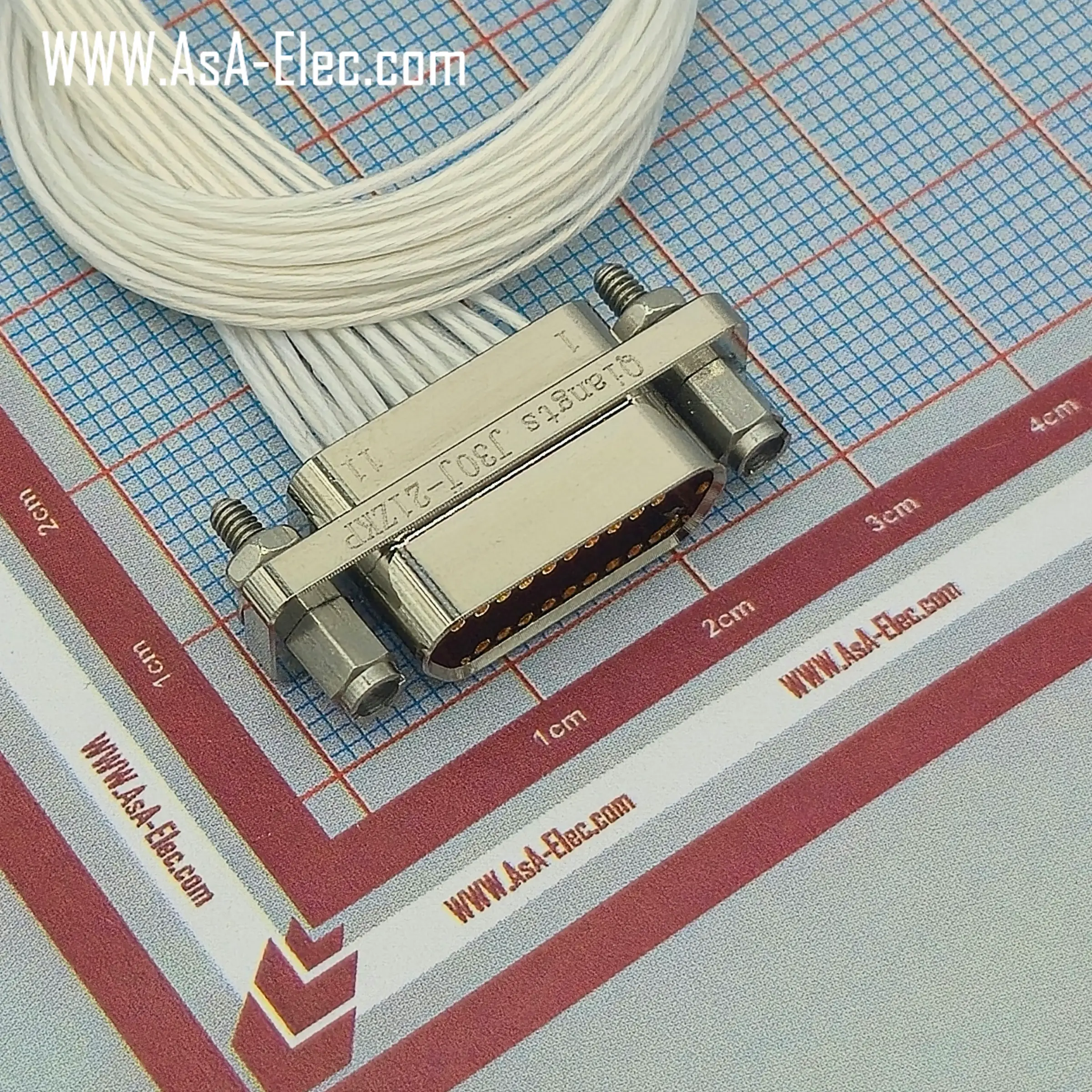

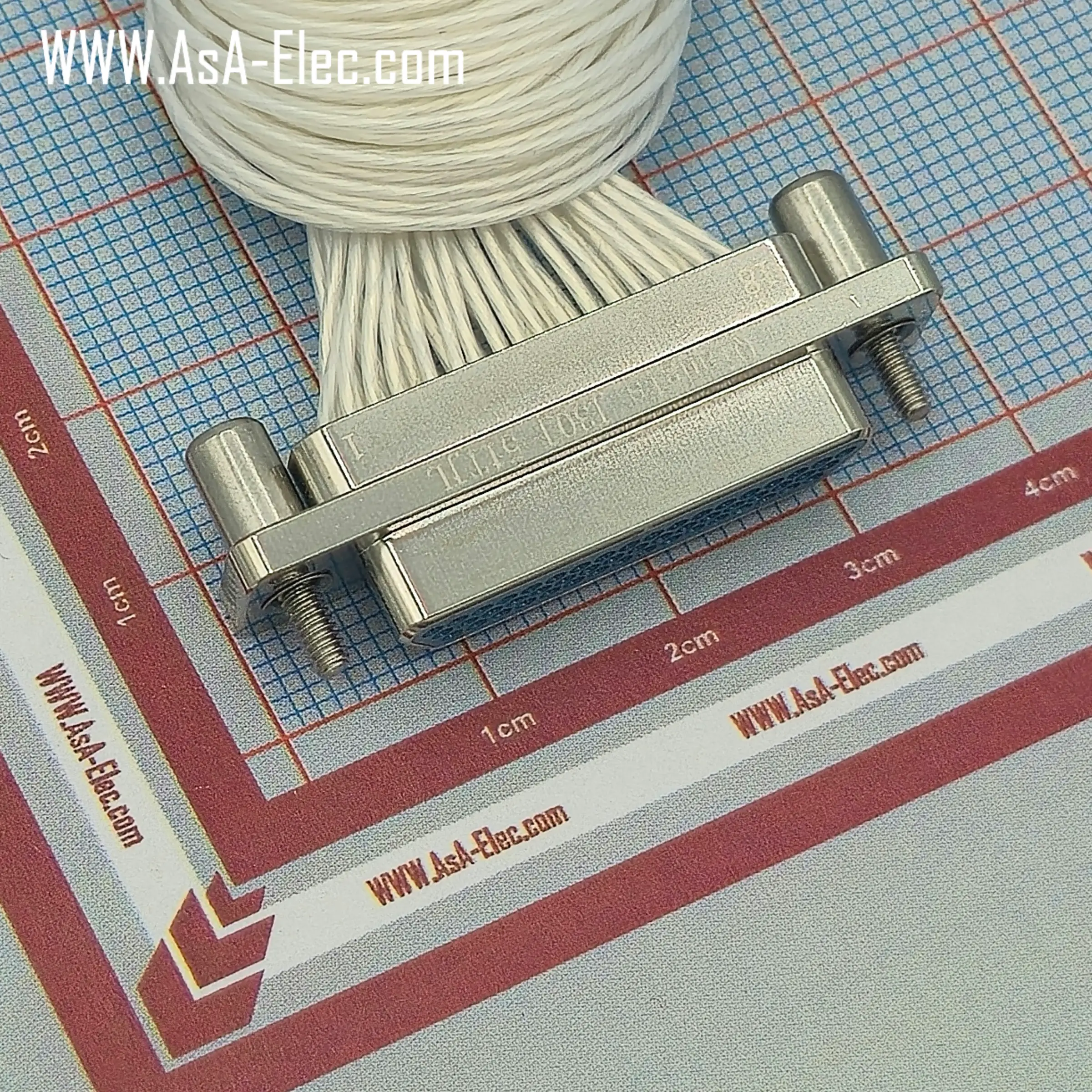

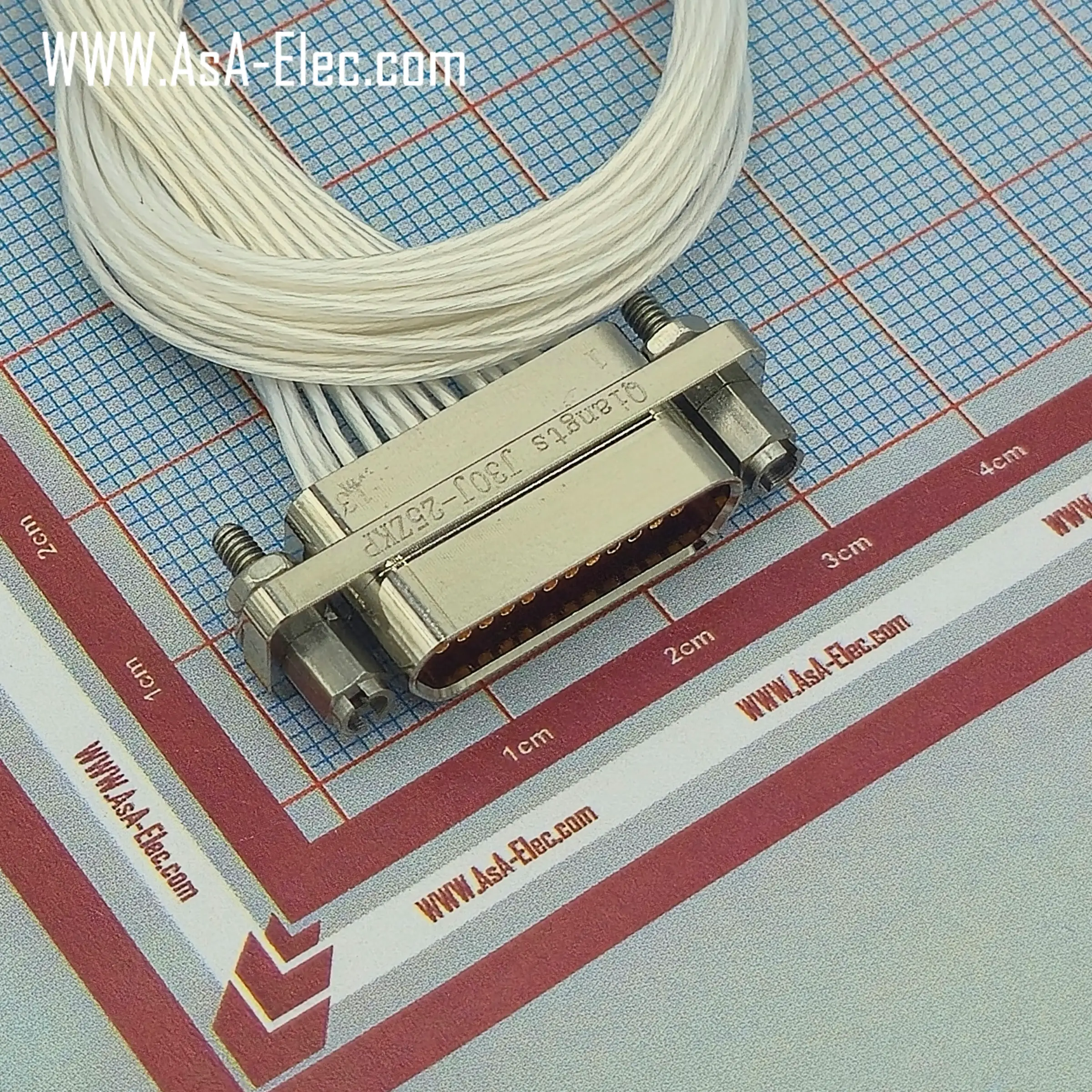

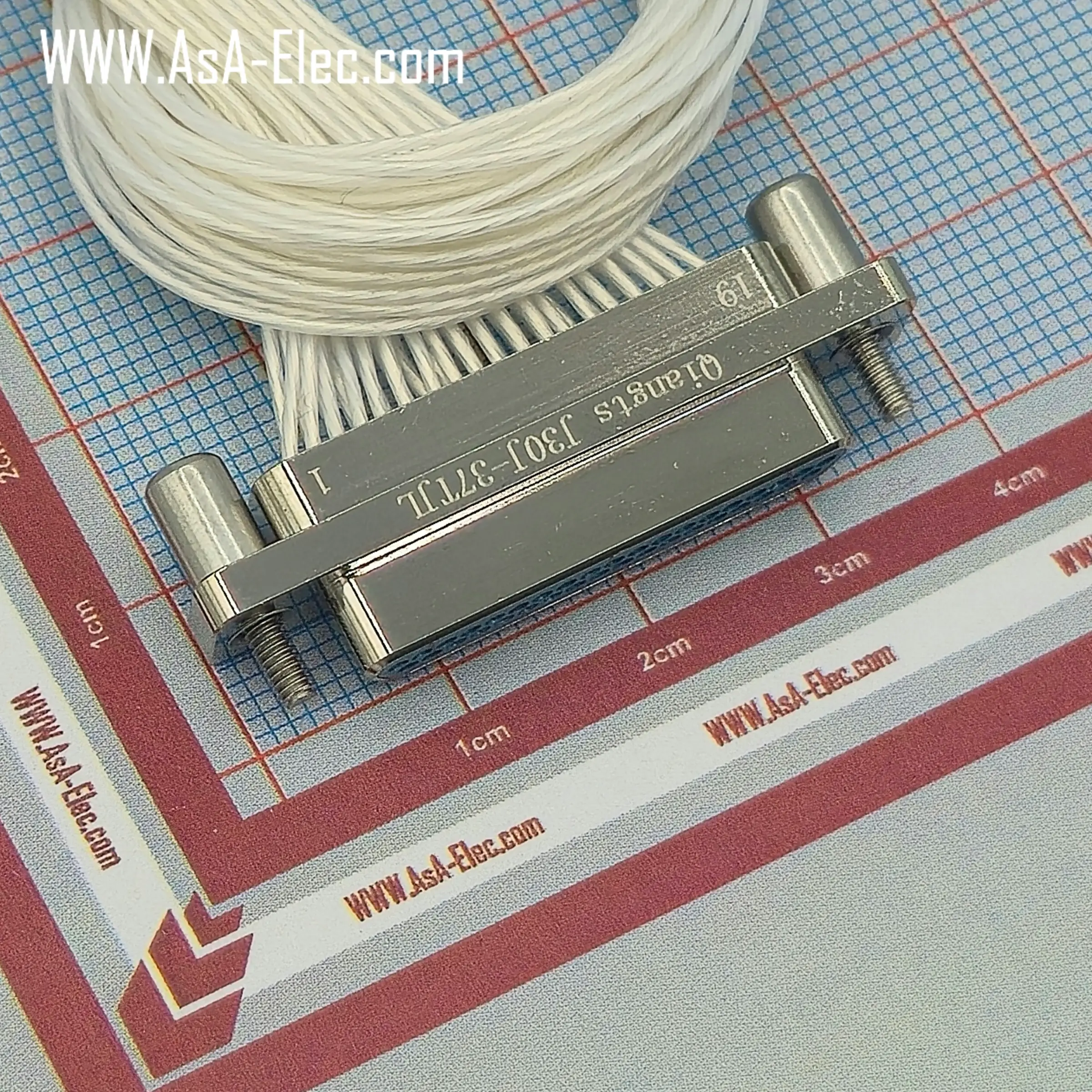

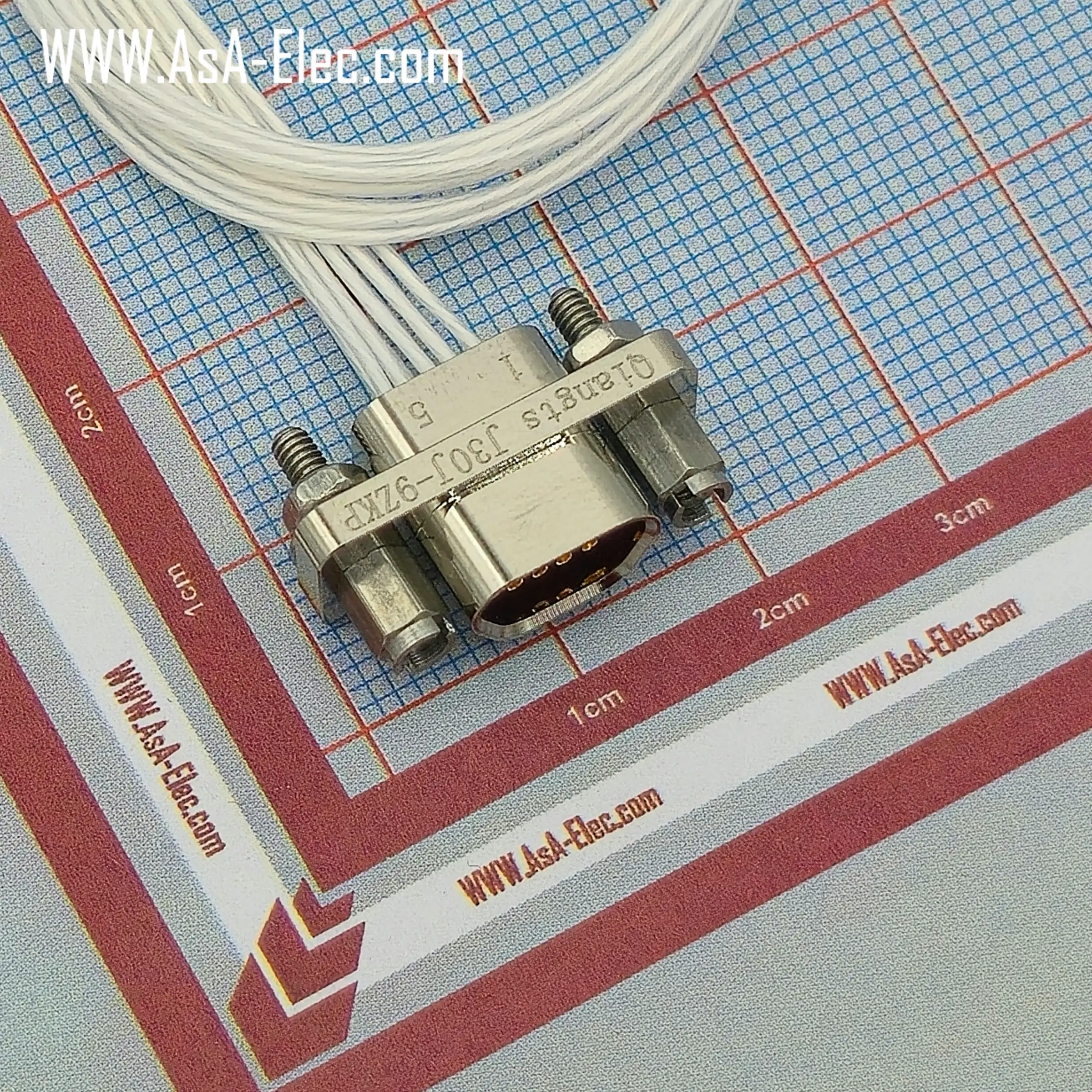

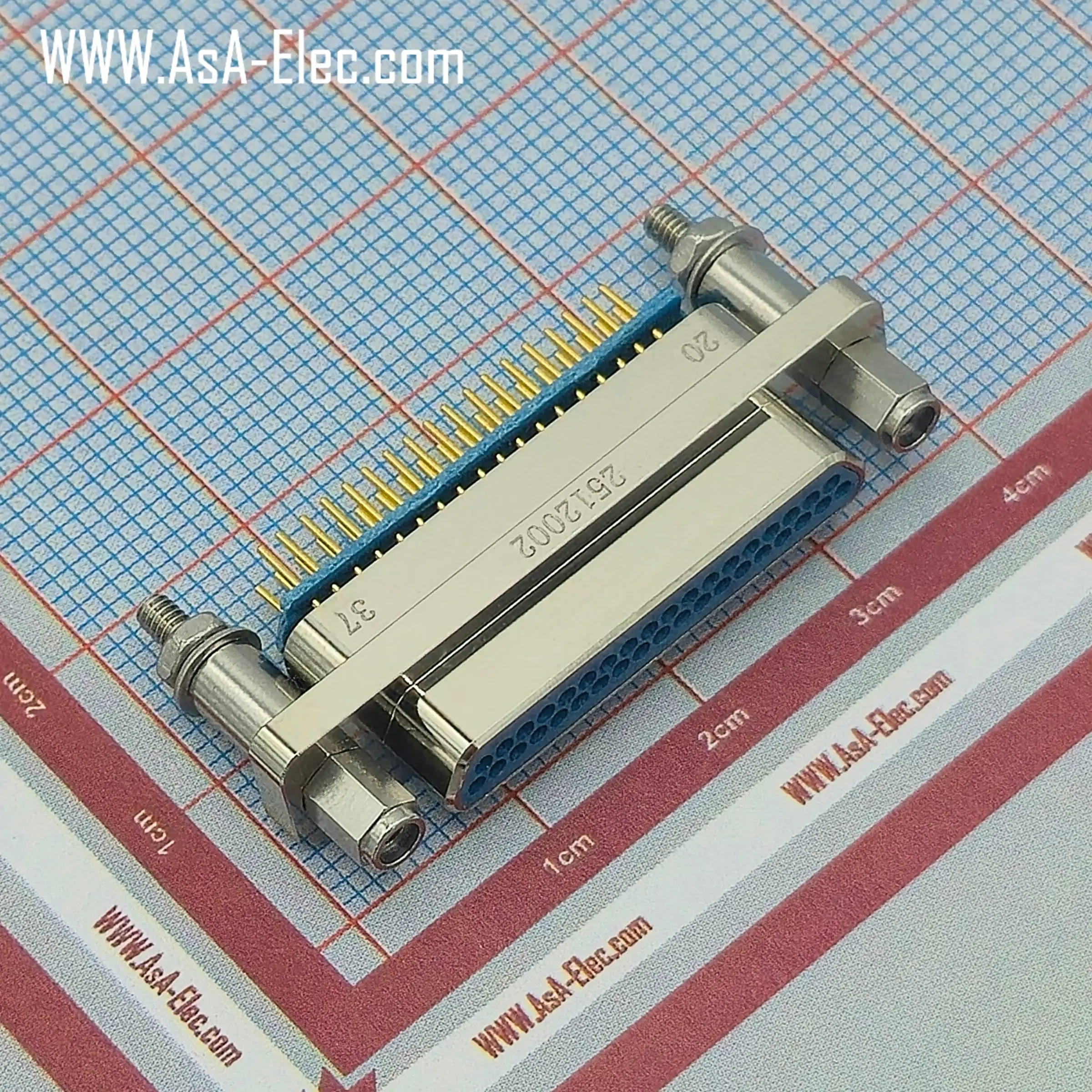

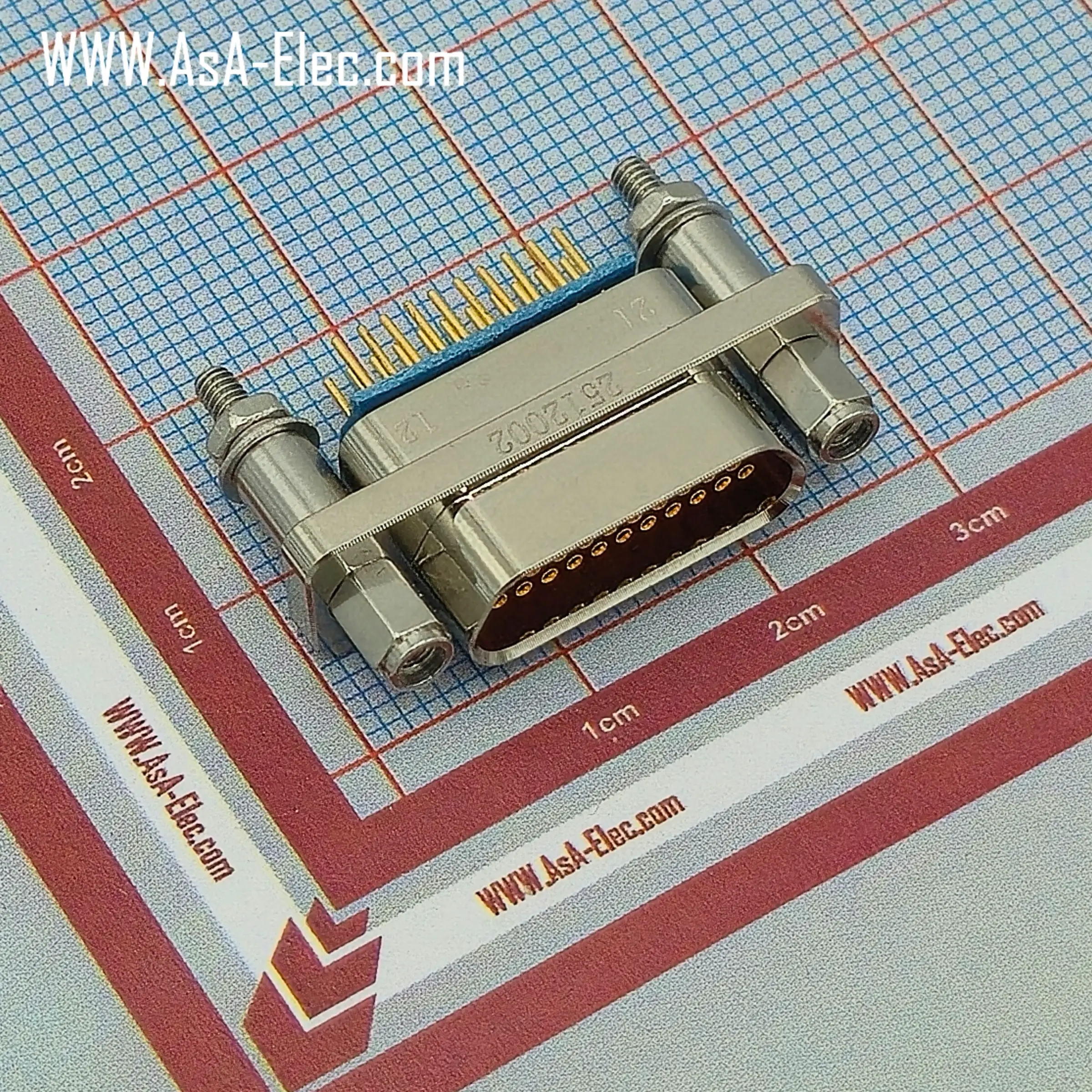

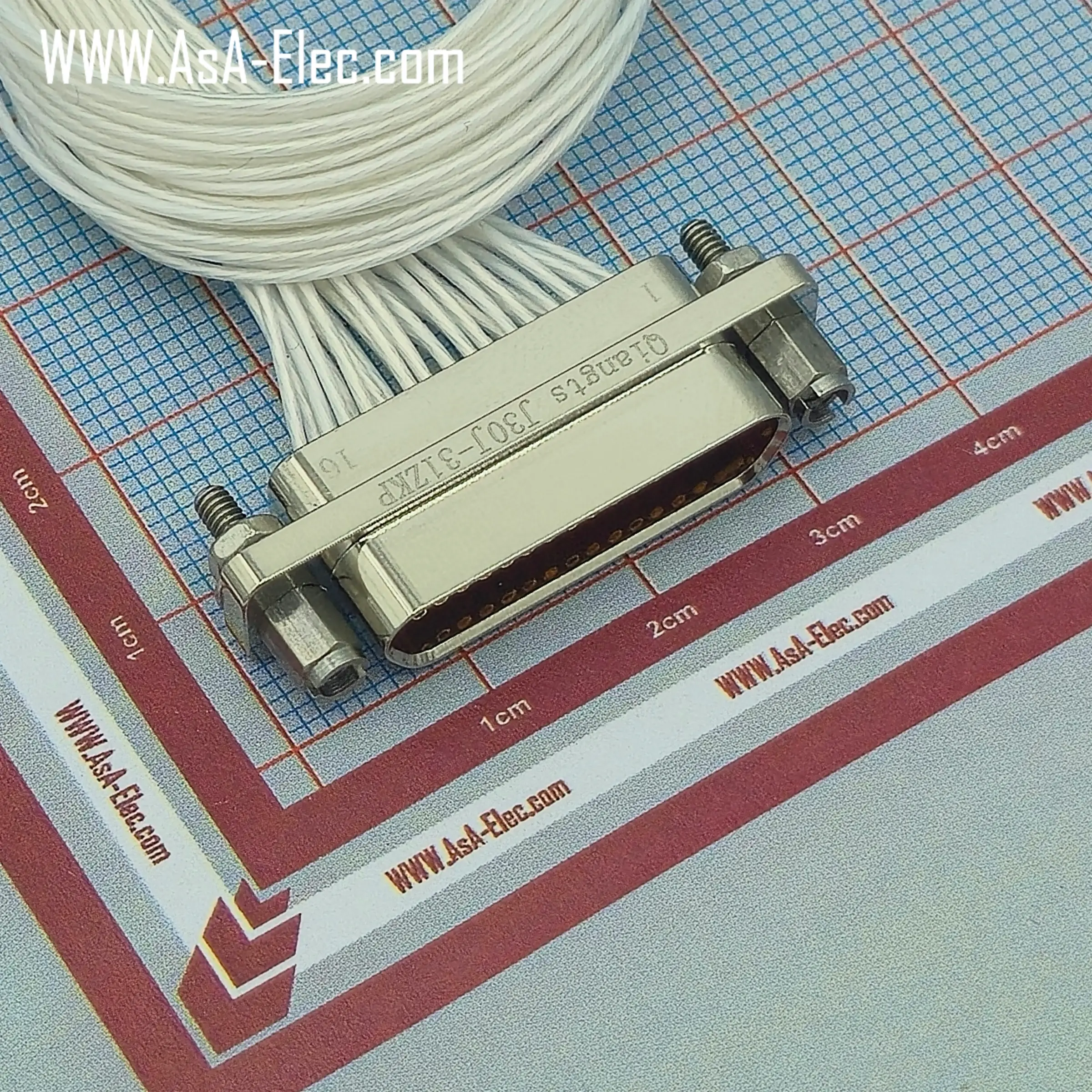

- انواع مدل های روبردی نر رایت و نر صاف و سر کابلی سیمدار
- مناسب نصب روی PCB یا اتصال سیم به برد های الکترونیکی
- استحکام بالا در برابر لرزش، نویز و شرایط محیطی سخت
- دارای بدنه آلومینیومی یا استیل با روکش ضد زنگ
-
تعداد پین های کانکتور های j30j
کانکتور های j30j دارای تعداد پین های مختلفی هستند که بسته به نوع کاربرد در بردهای الکترونیکی شما، می تواند از 9 پین تا 51 پین متغیر باشد. در قسمت پایین، پین های مختلف کانکتور j30j که در فروشگاه بزرگ آسا الکترونیک موجود می باشد را می توانید ببینید.

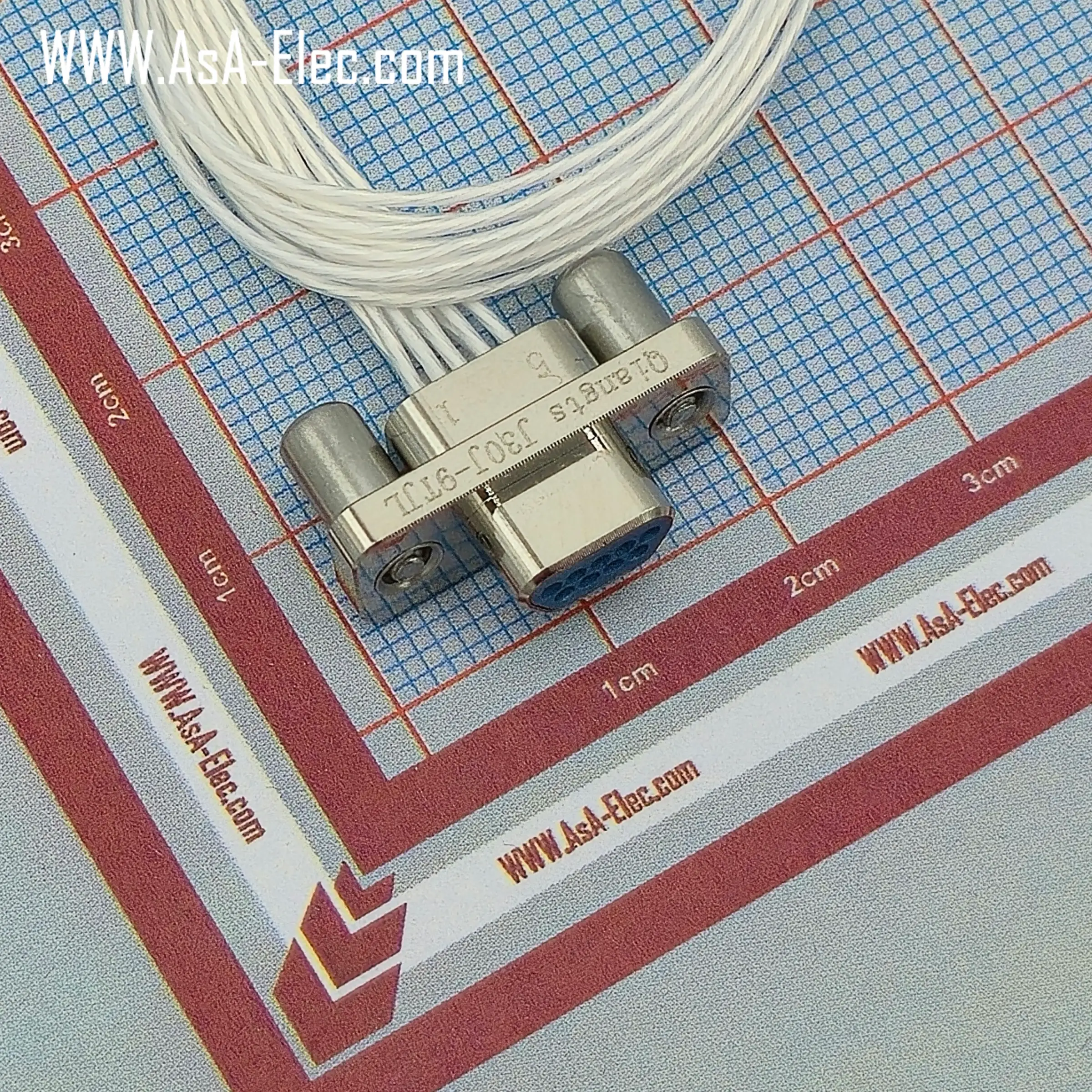

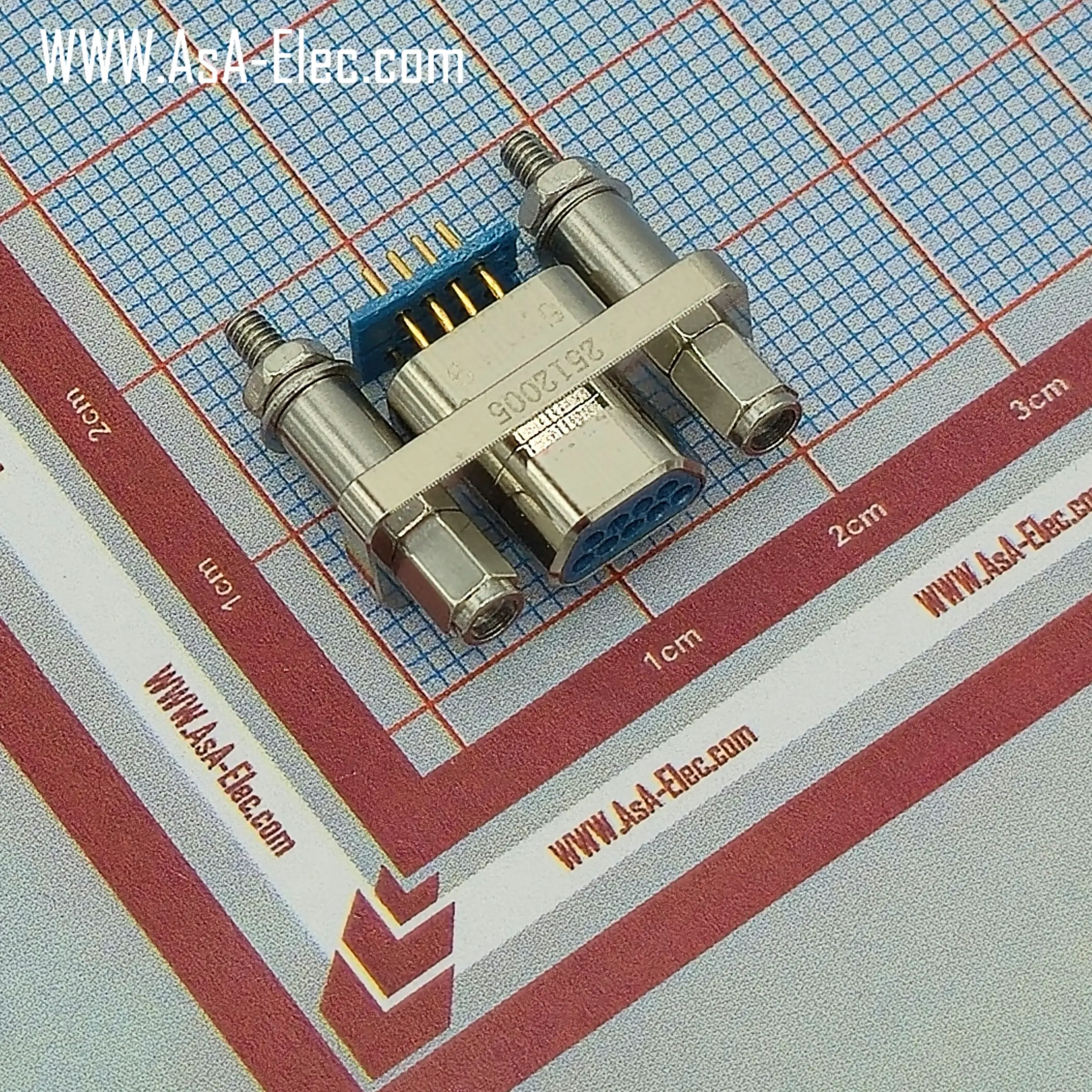

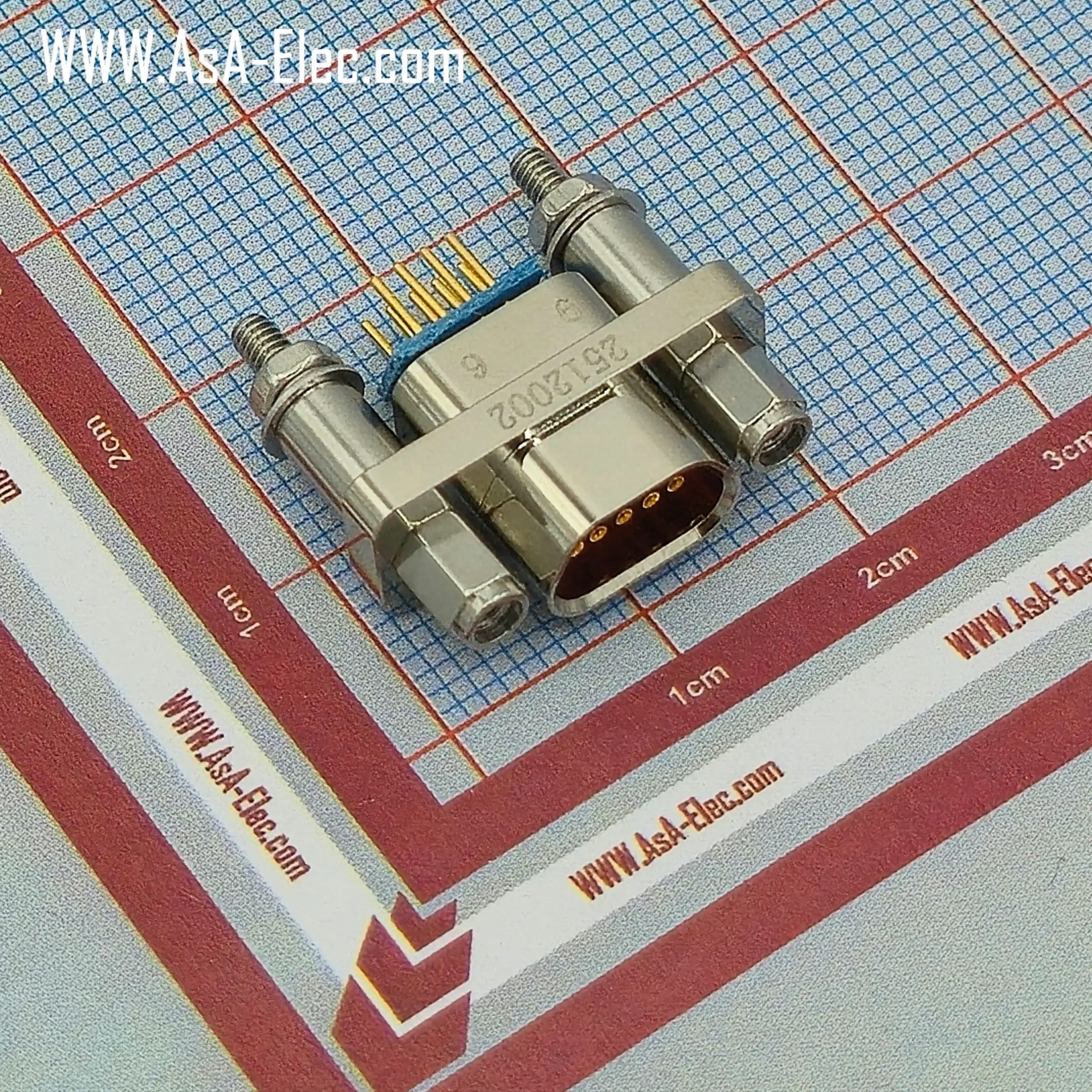

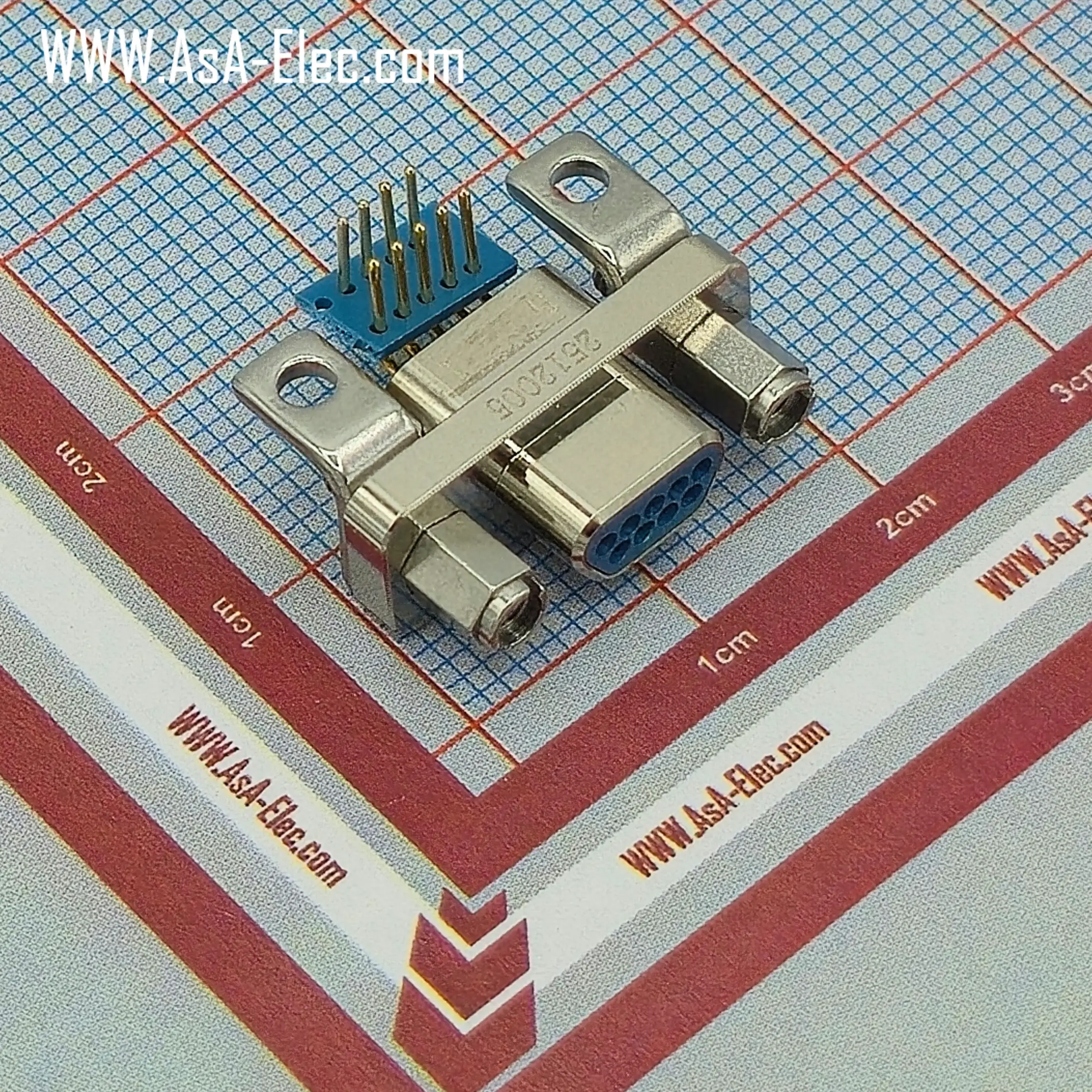

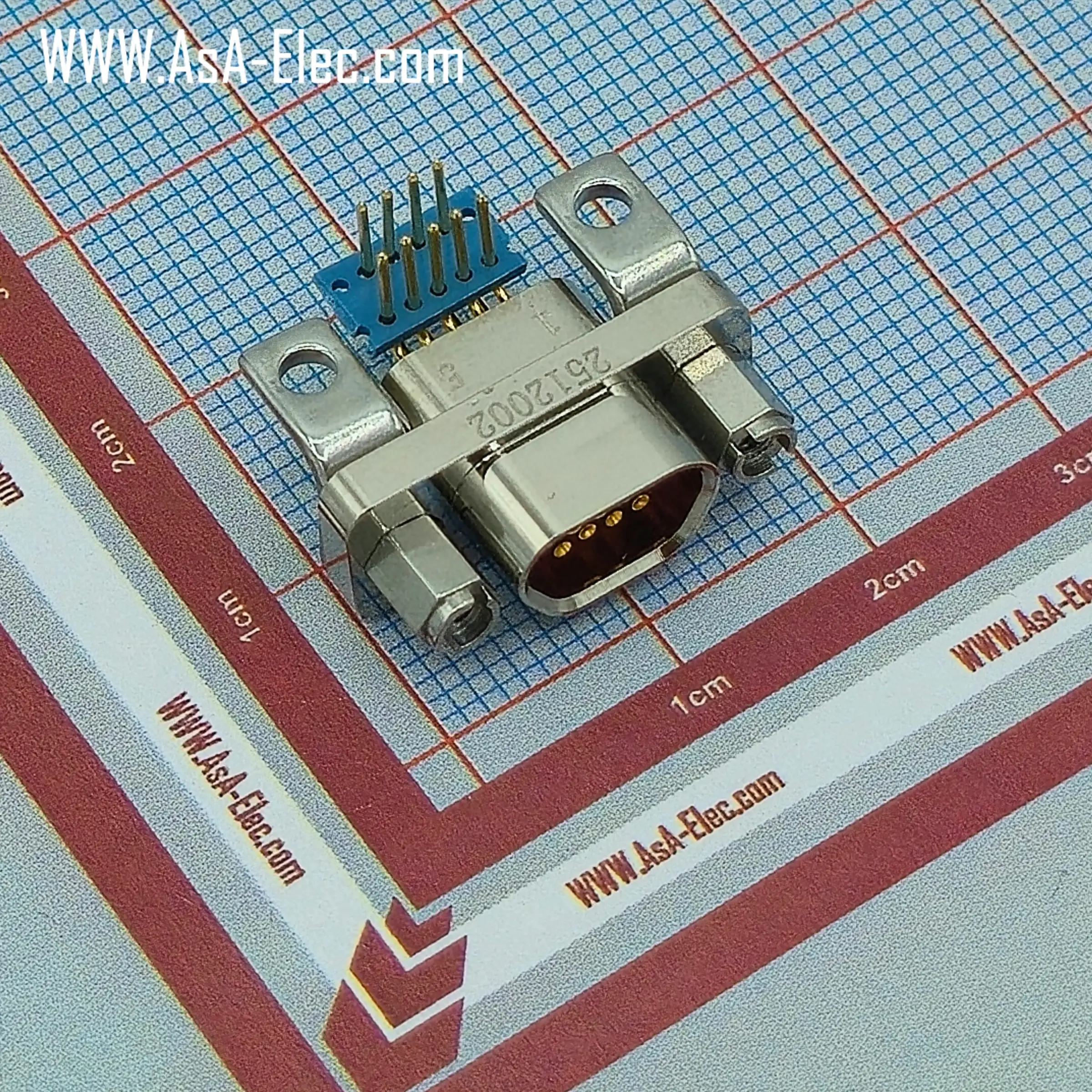

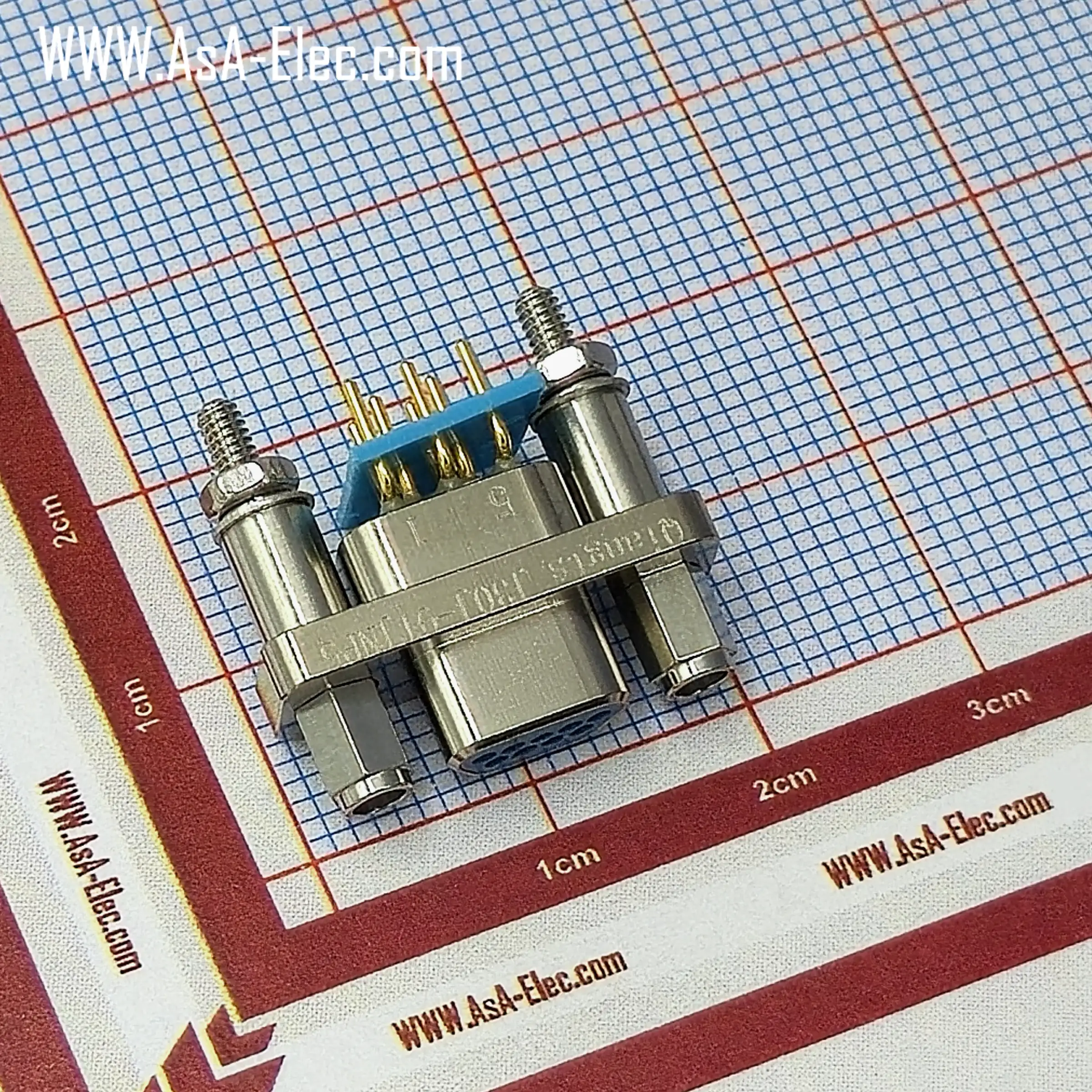

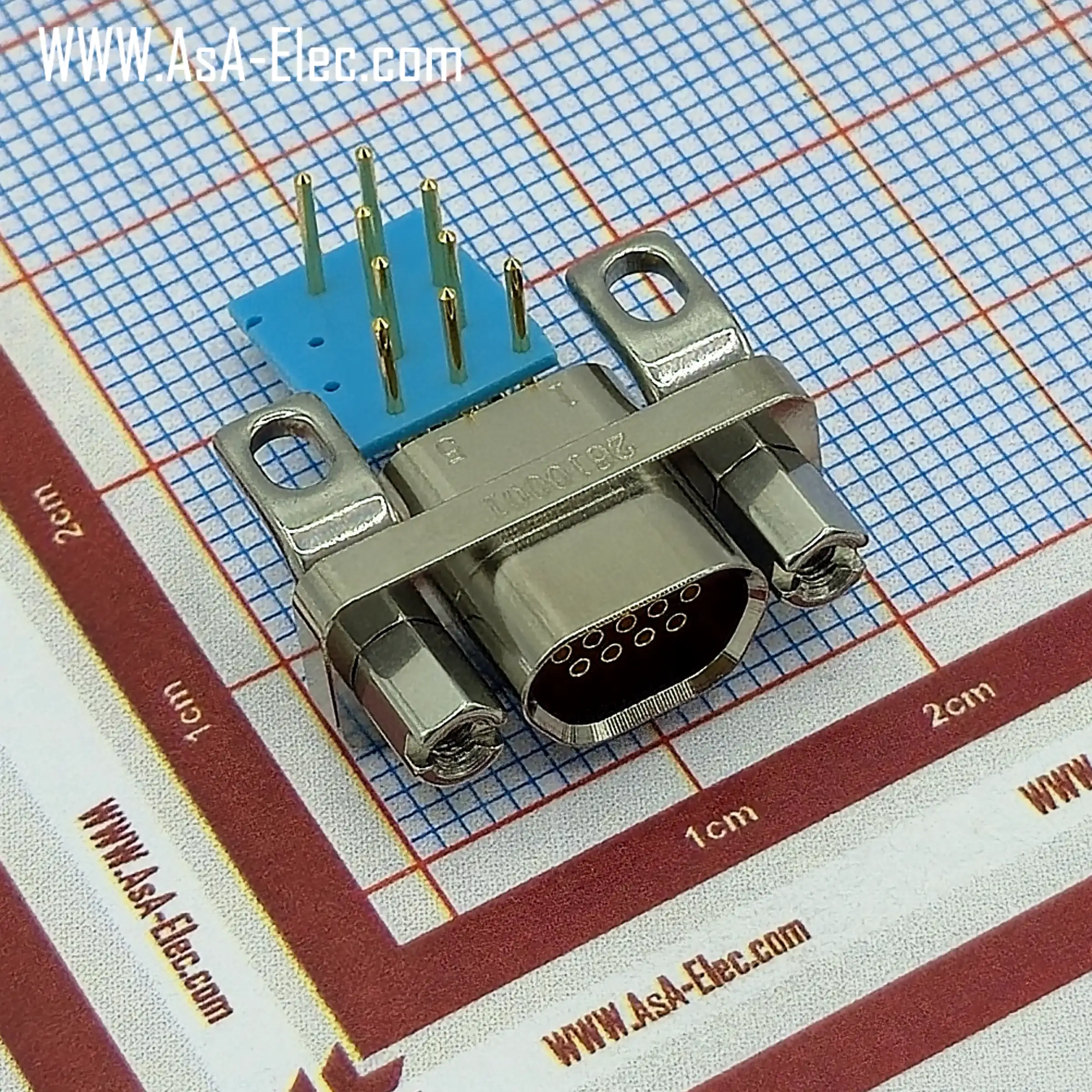

- 9 پین

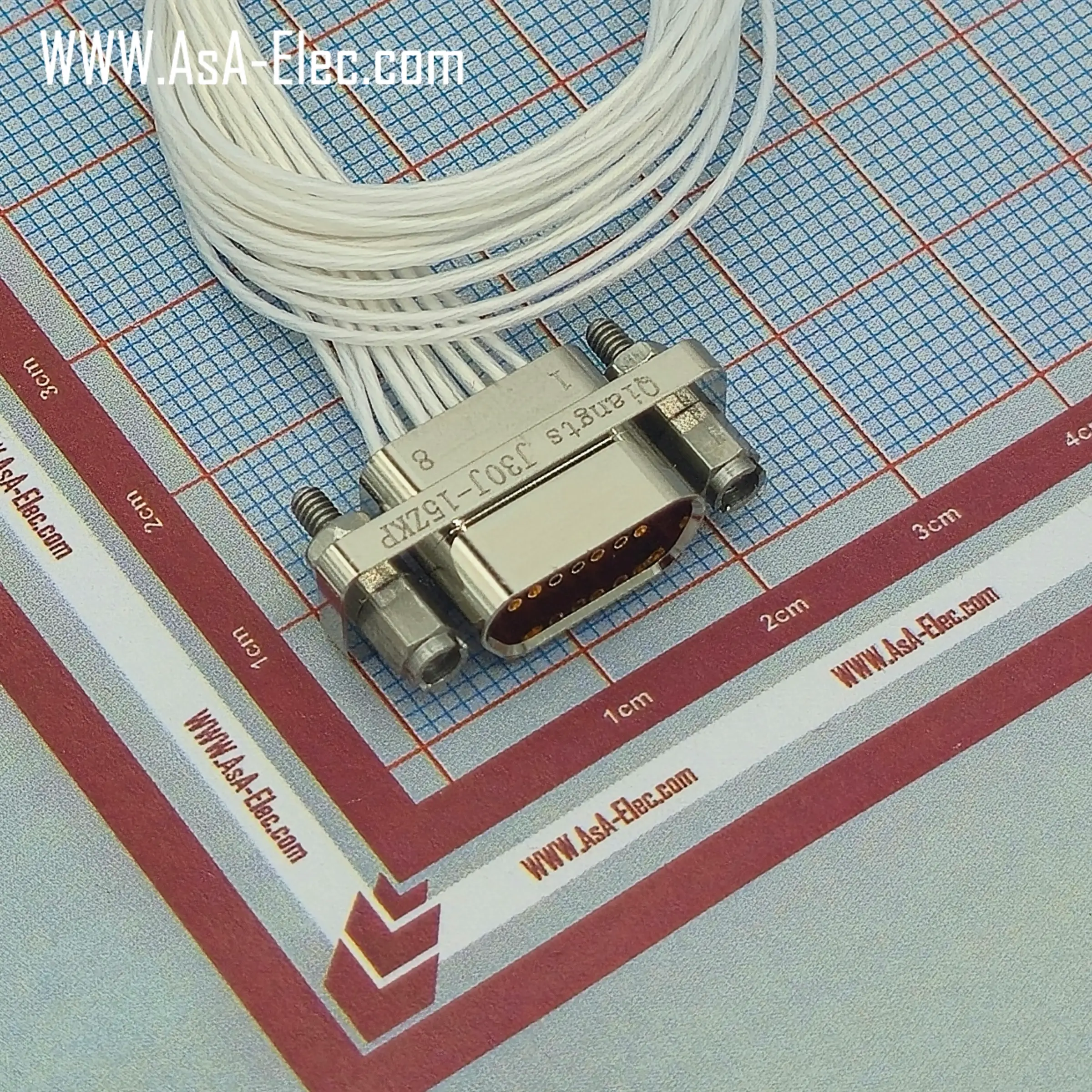

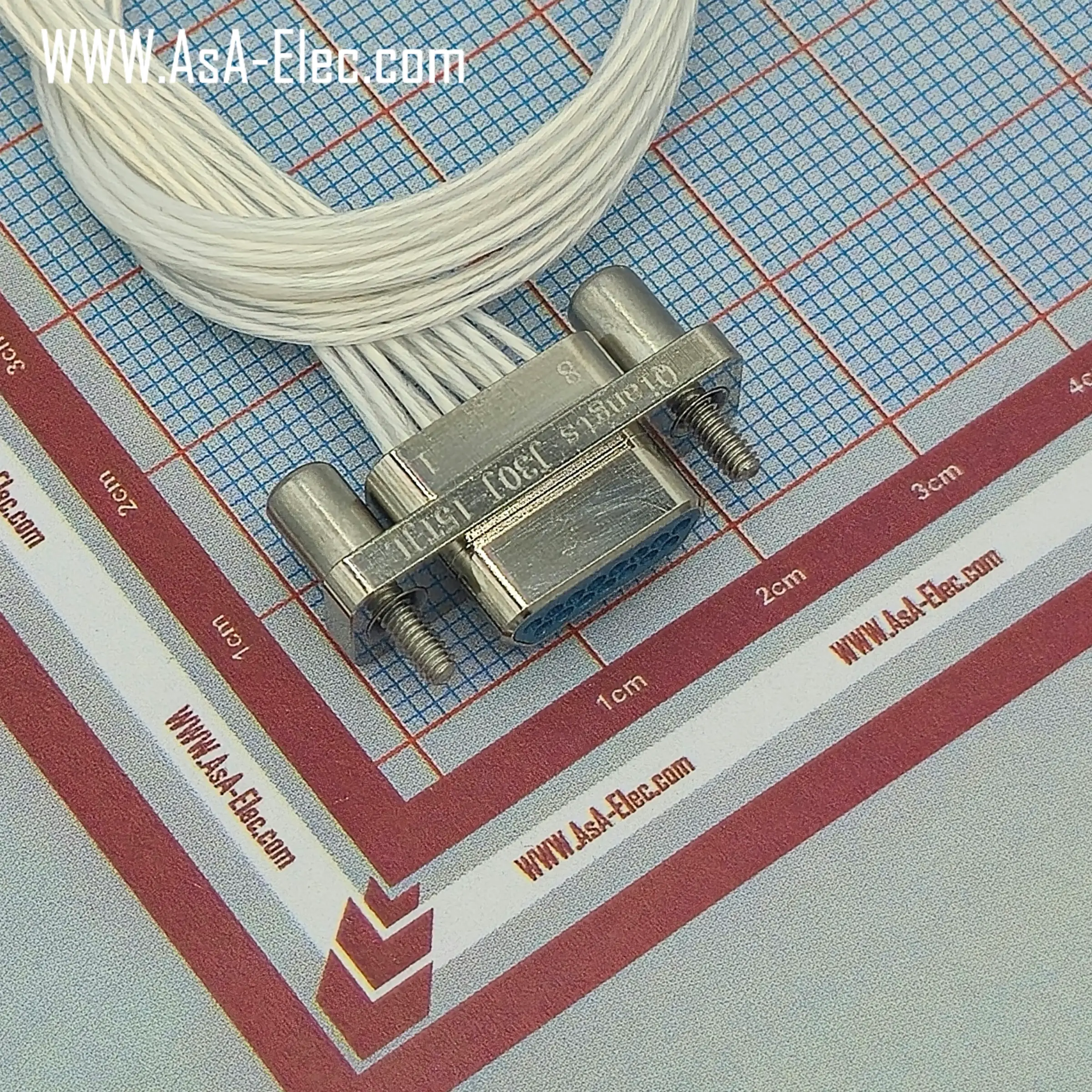

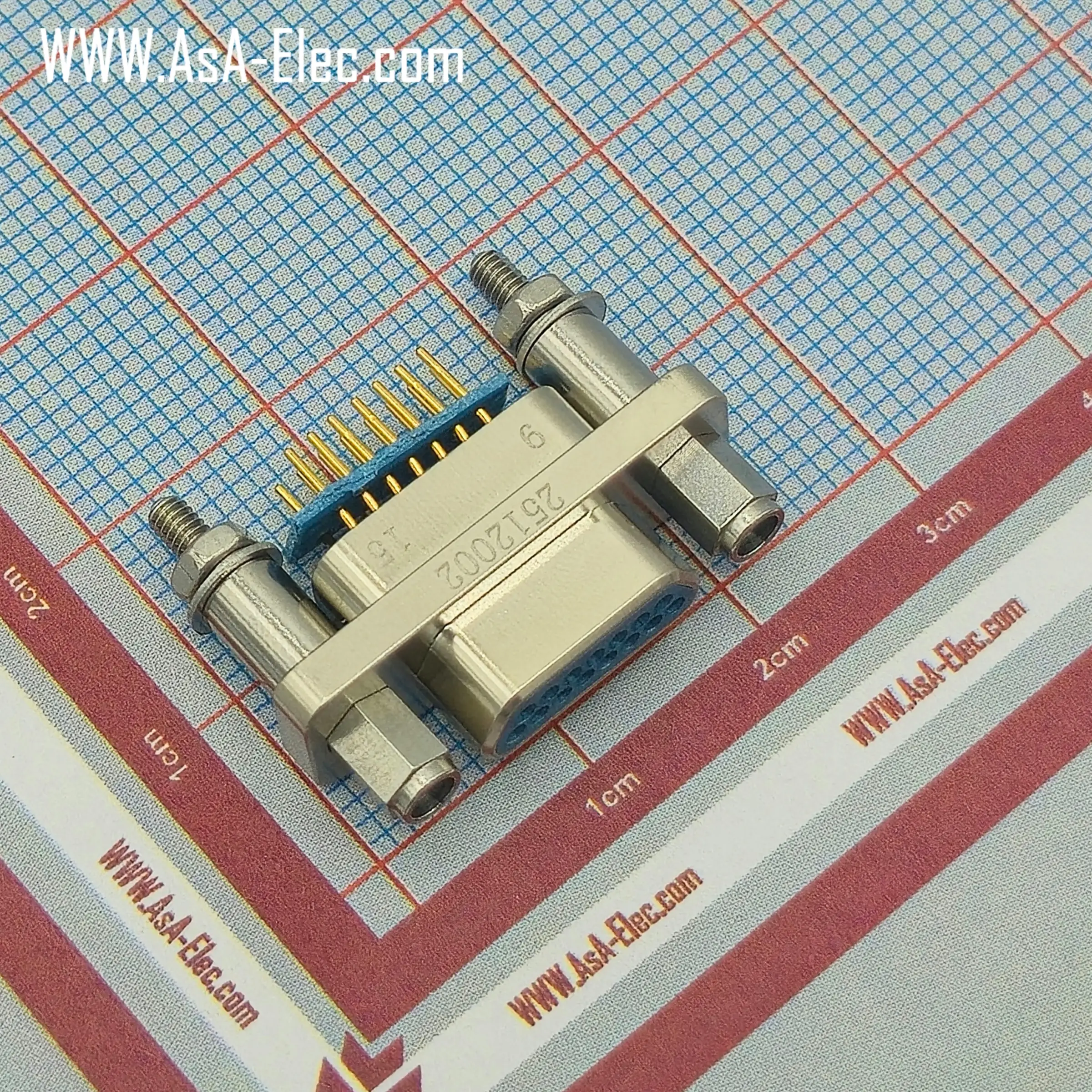

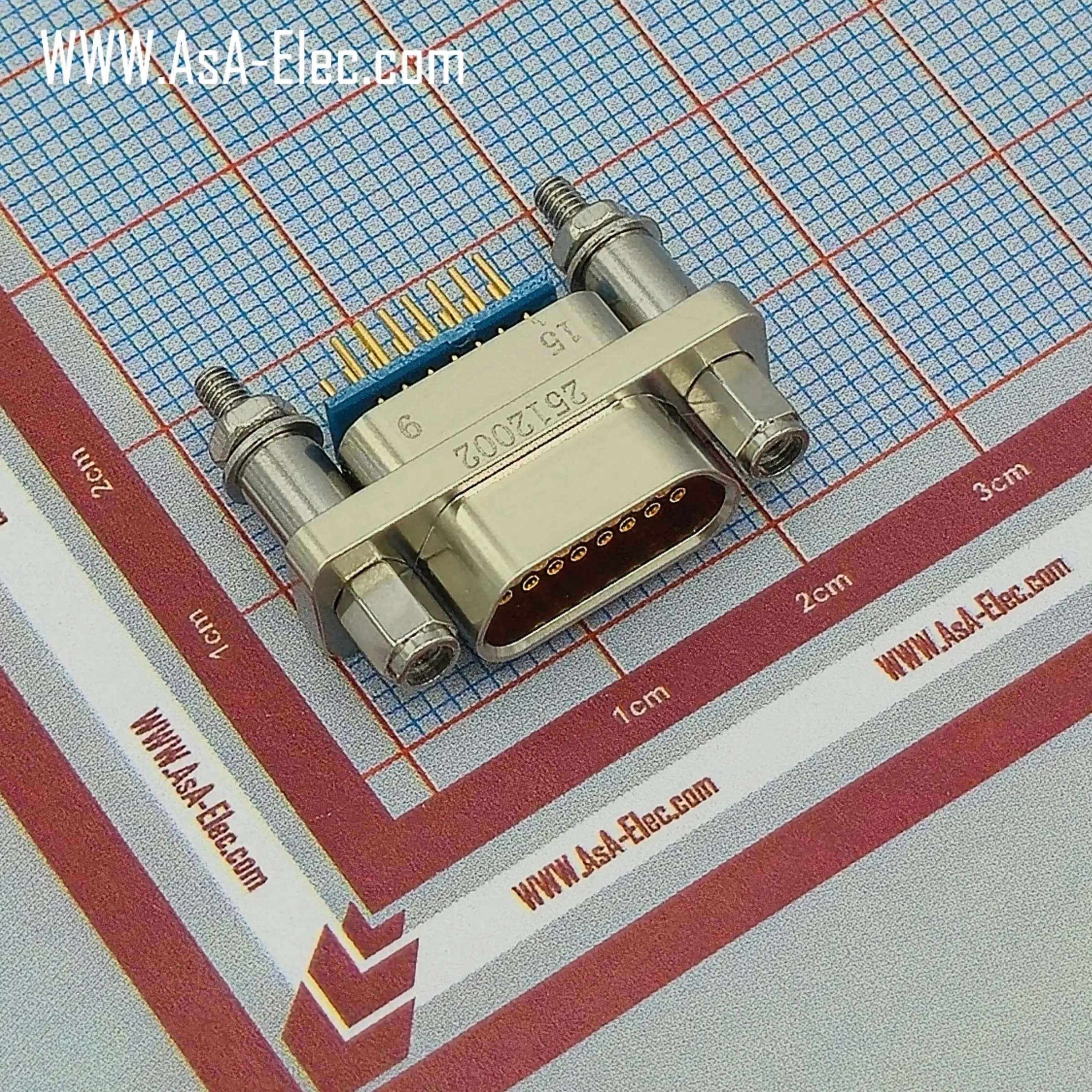

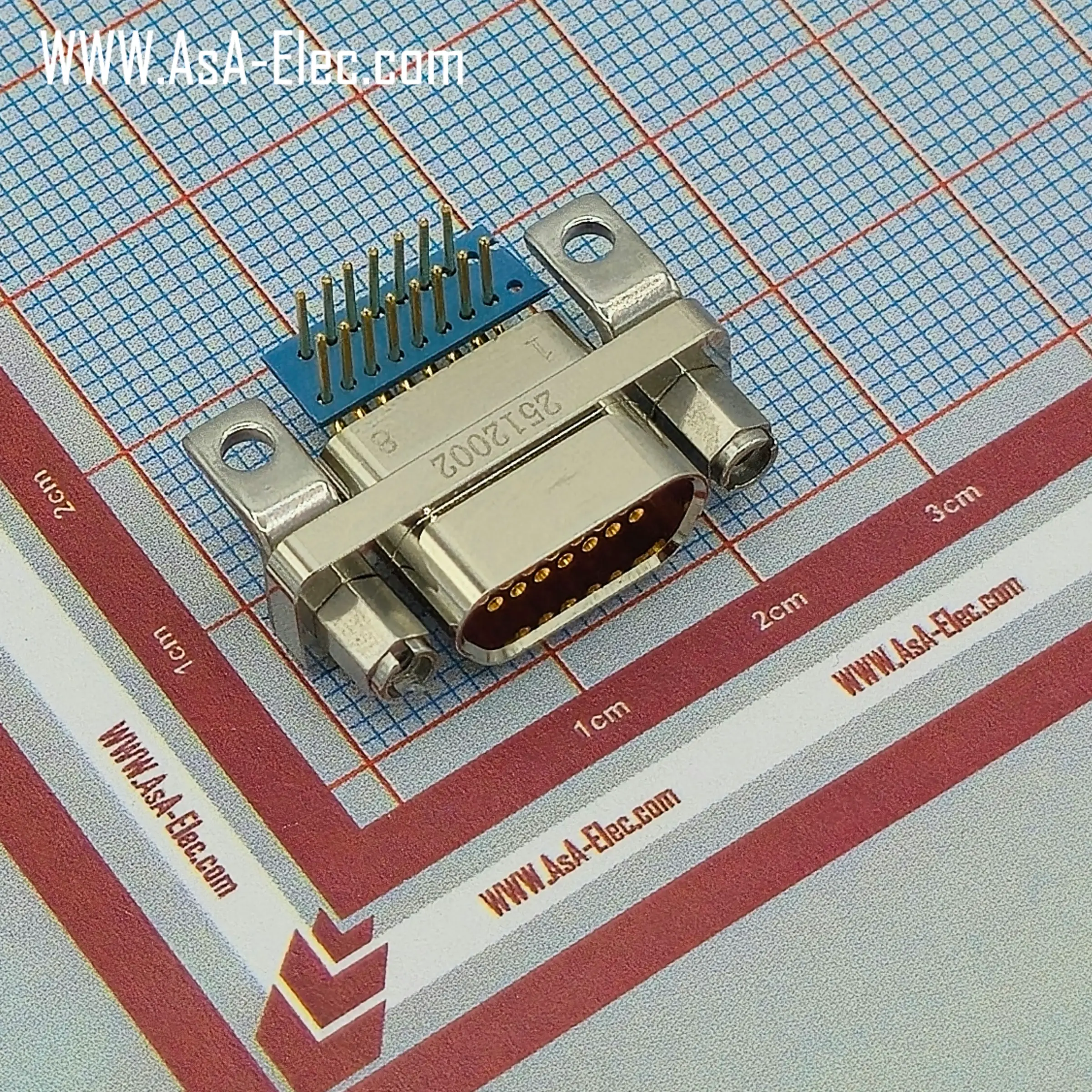

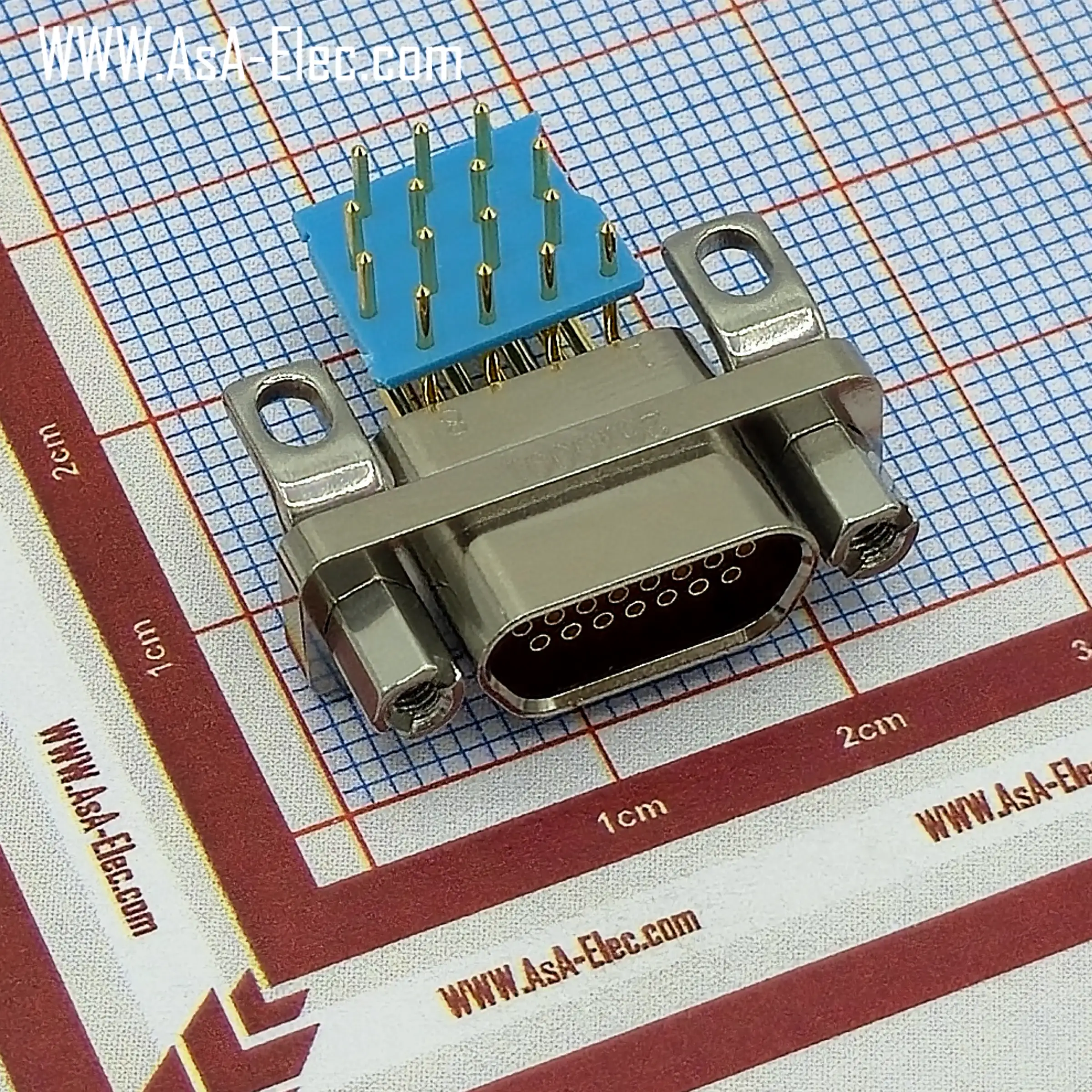

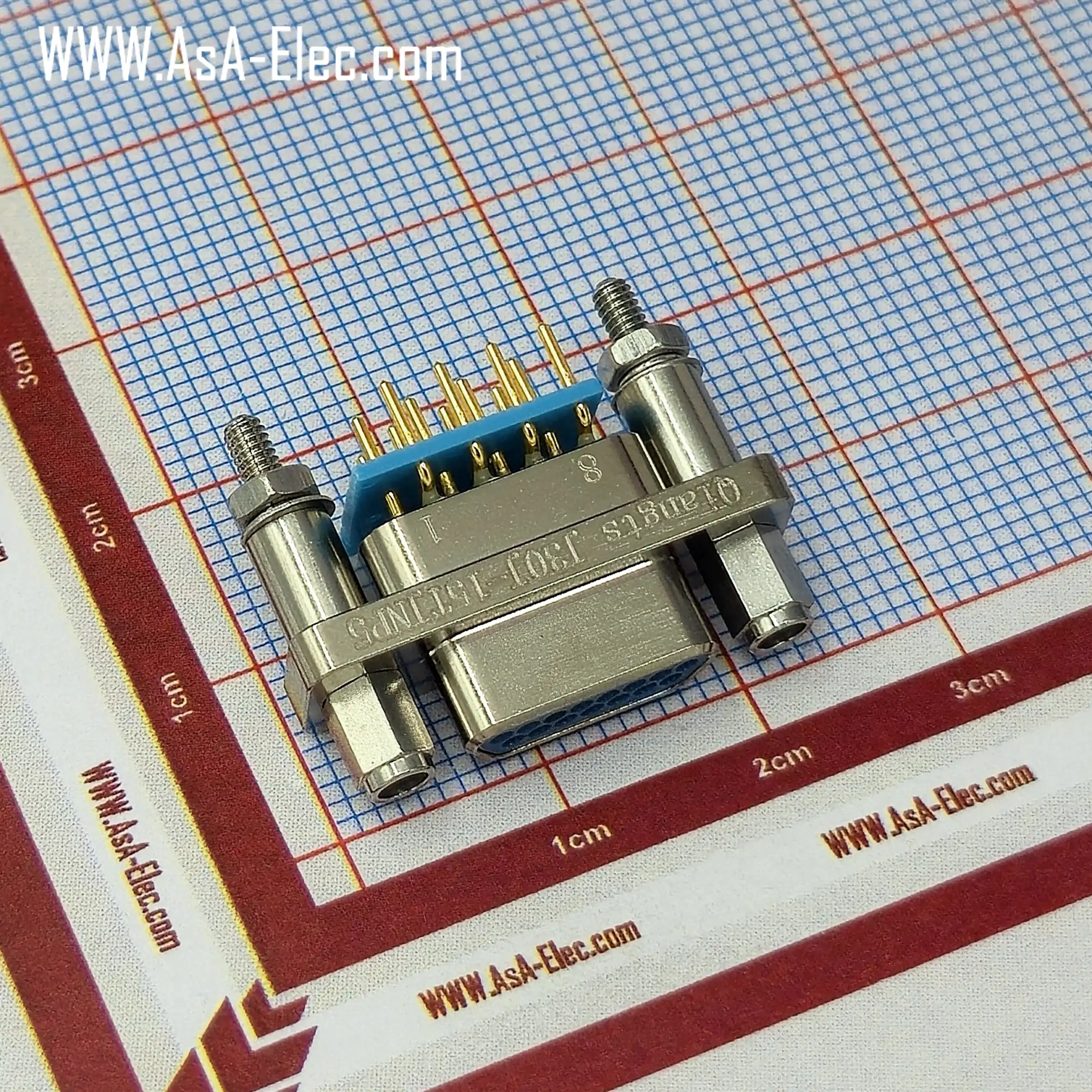

- 15پین

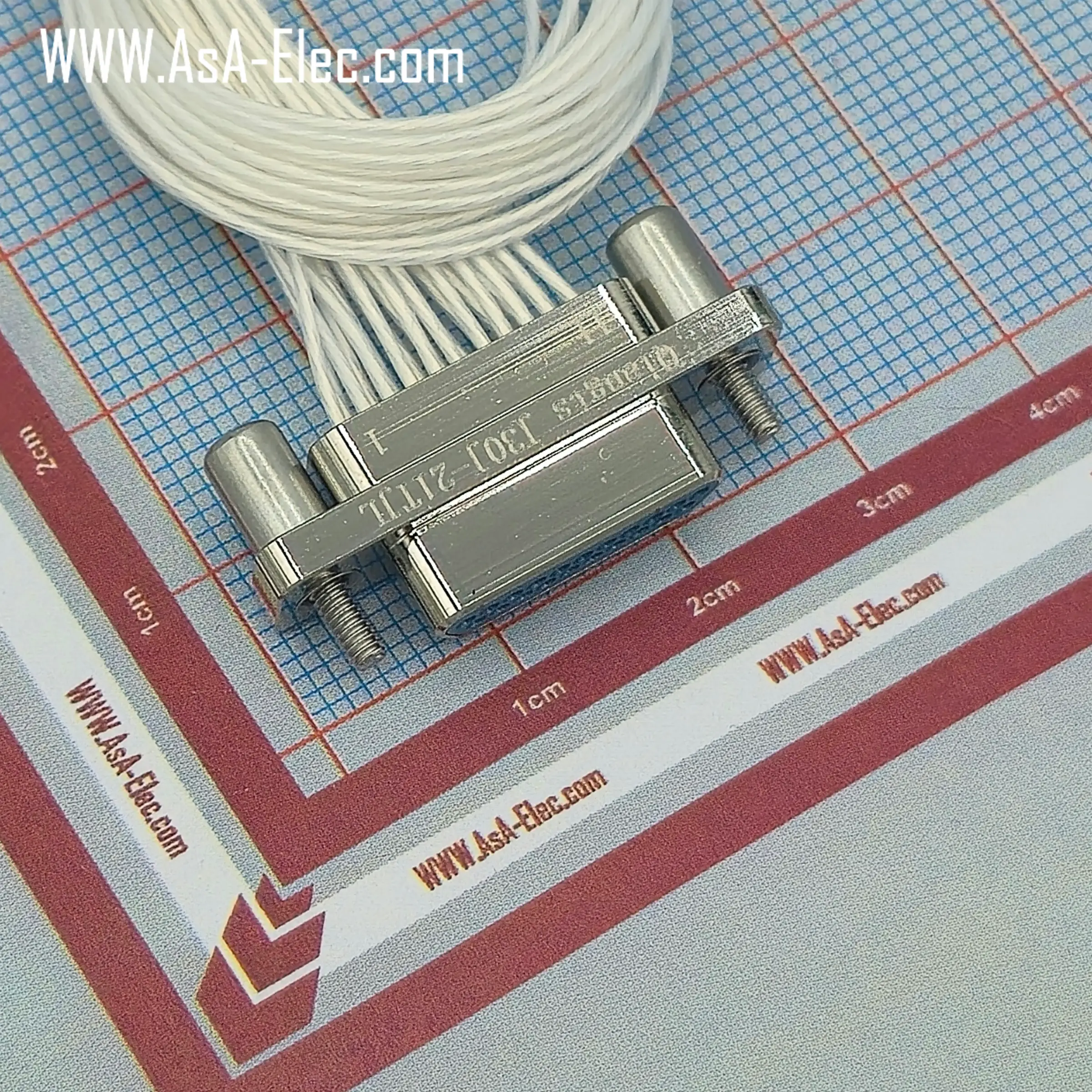

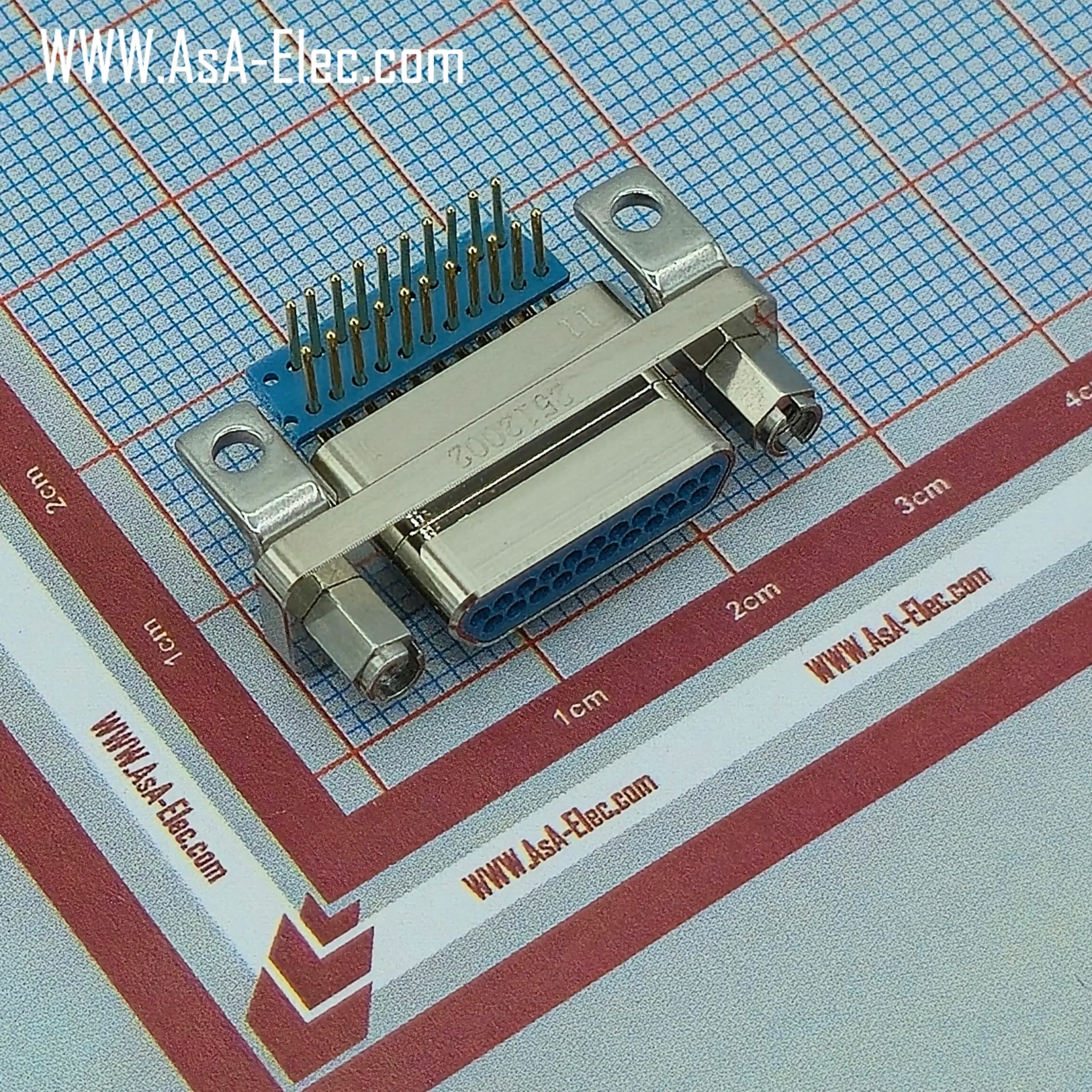

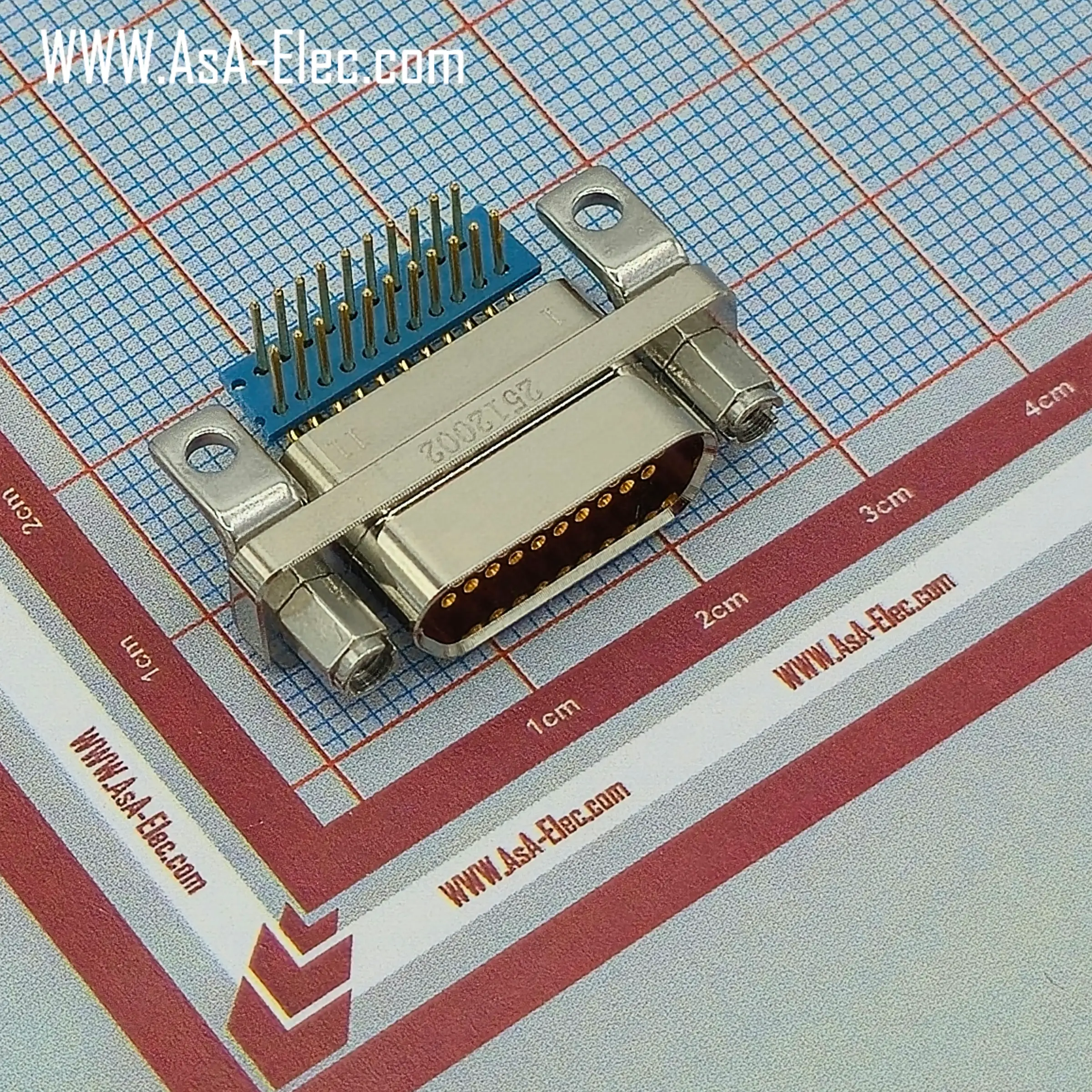

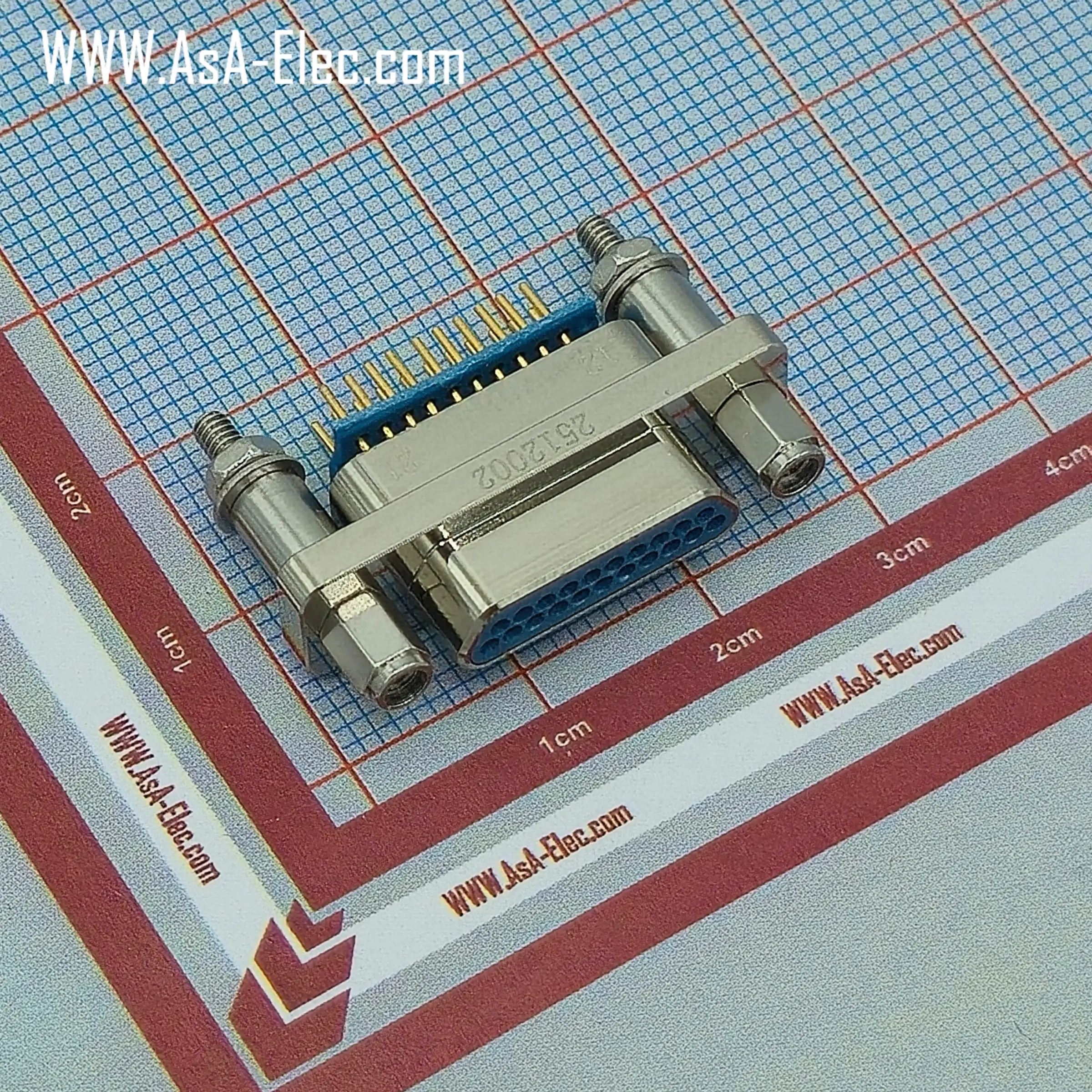

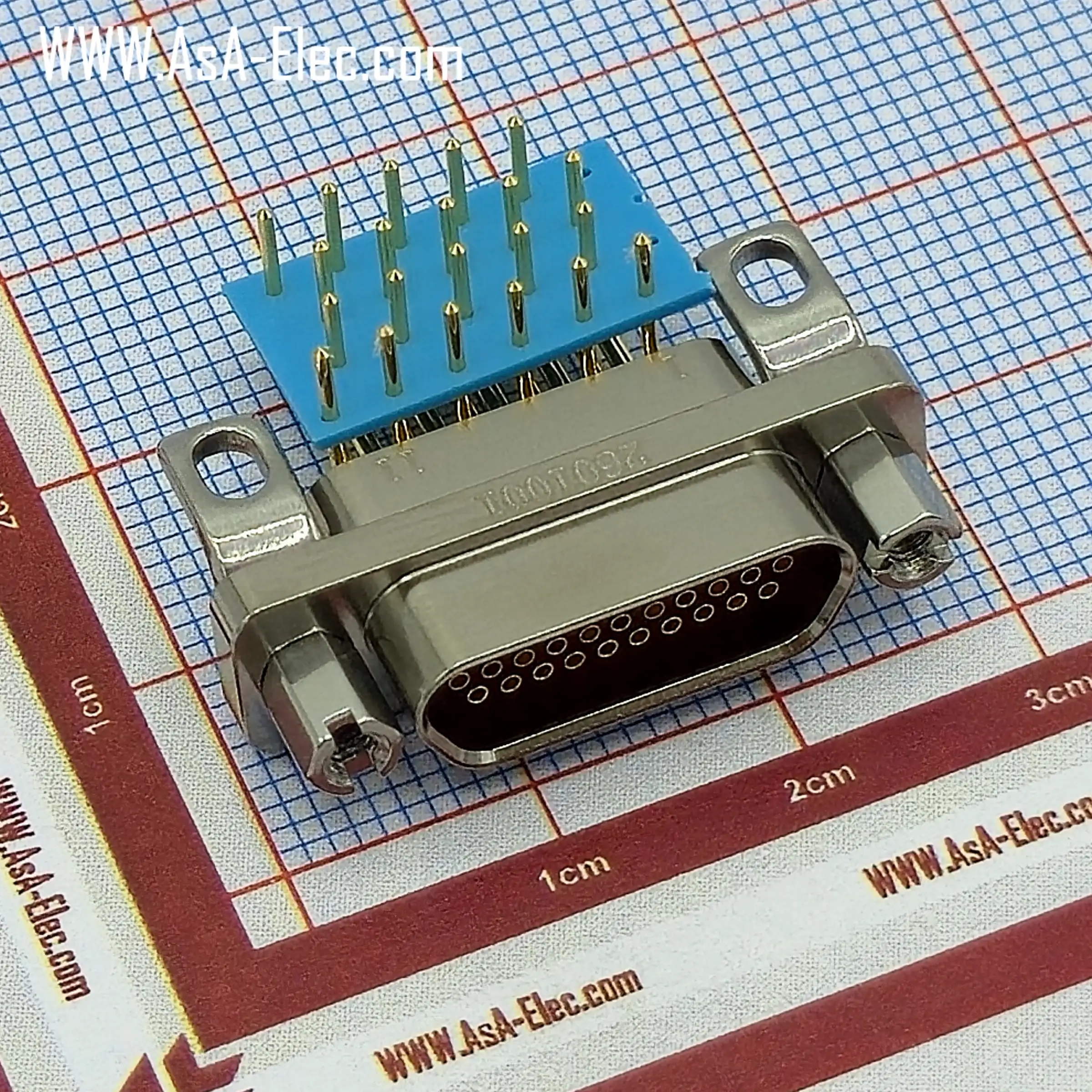

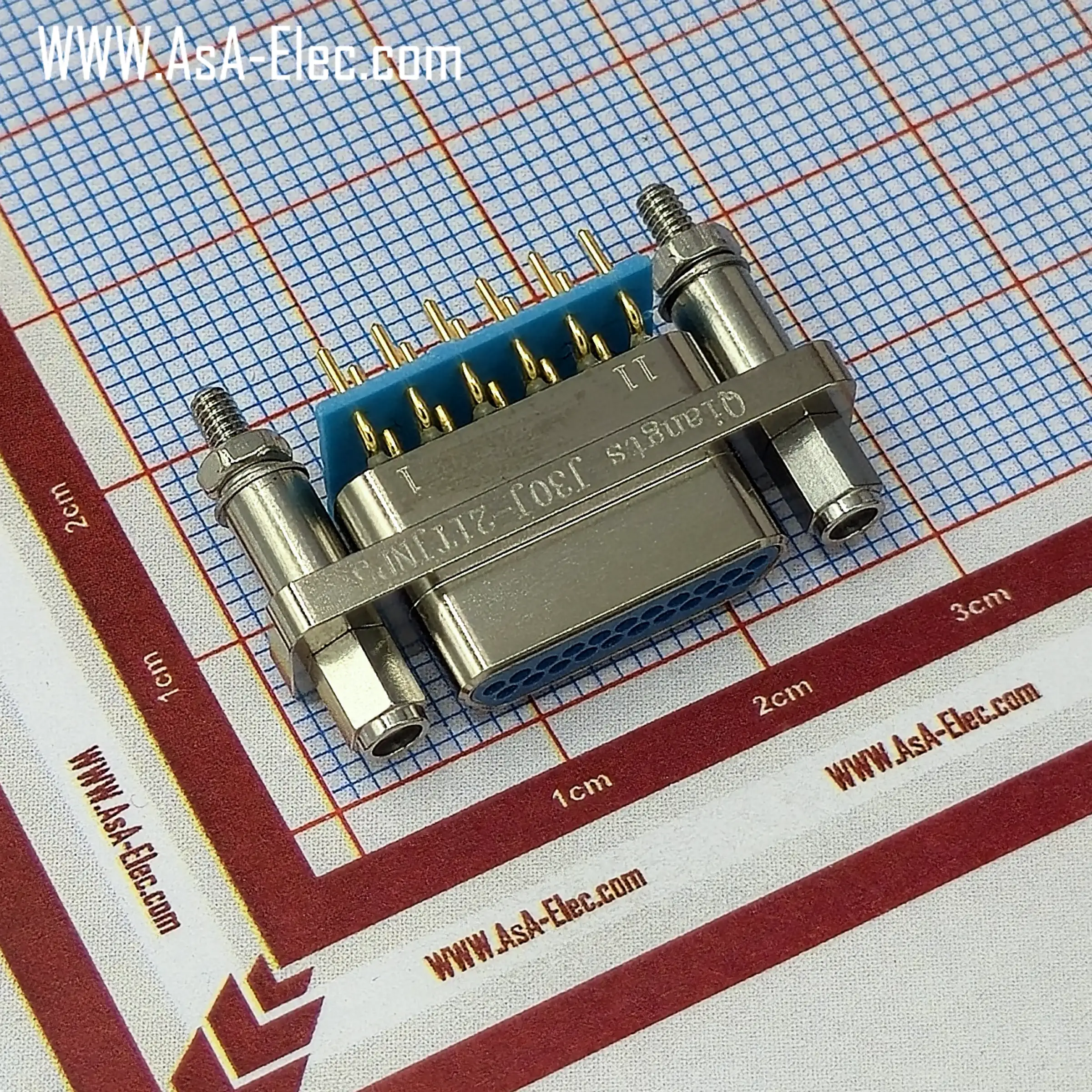

- 21 پین

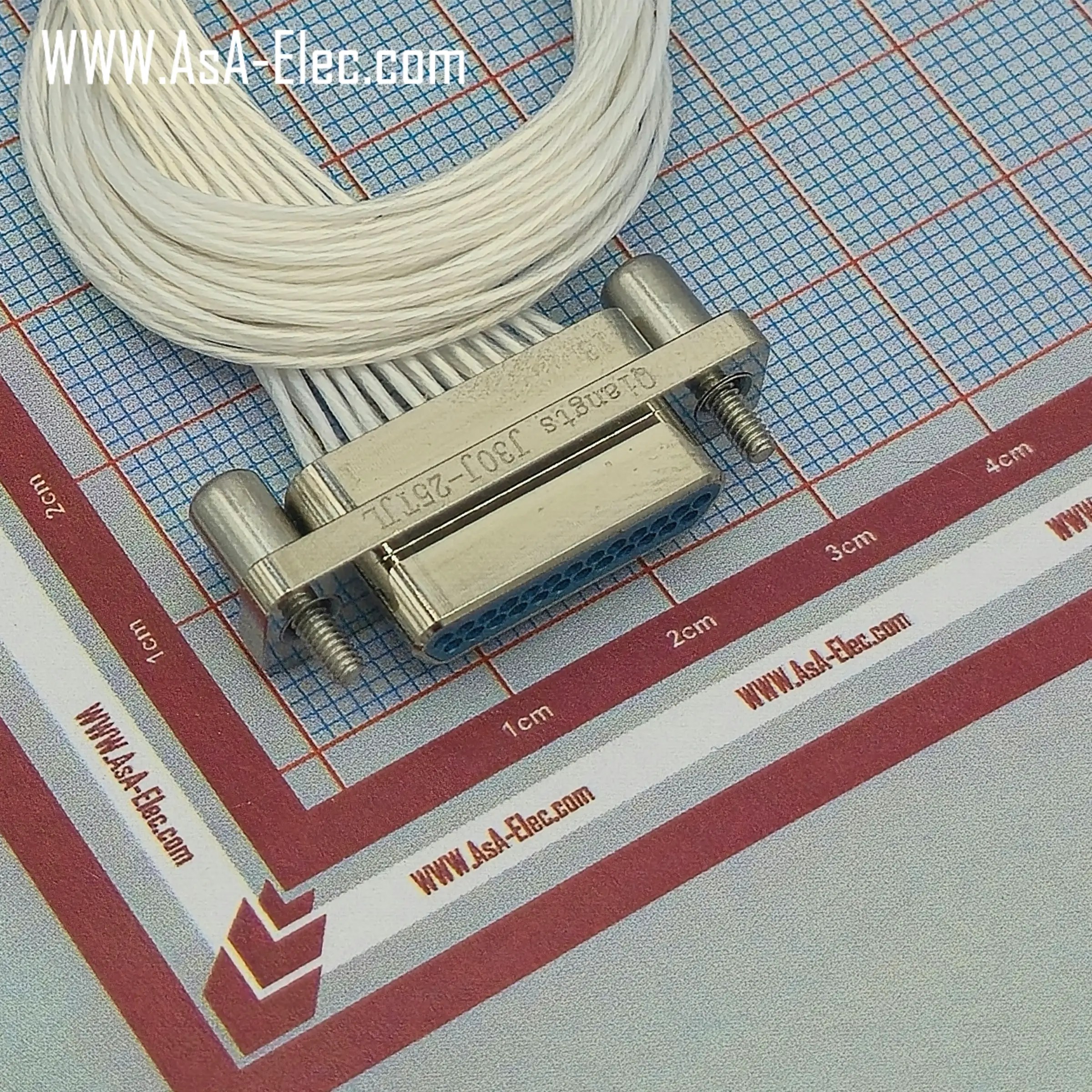

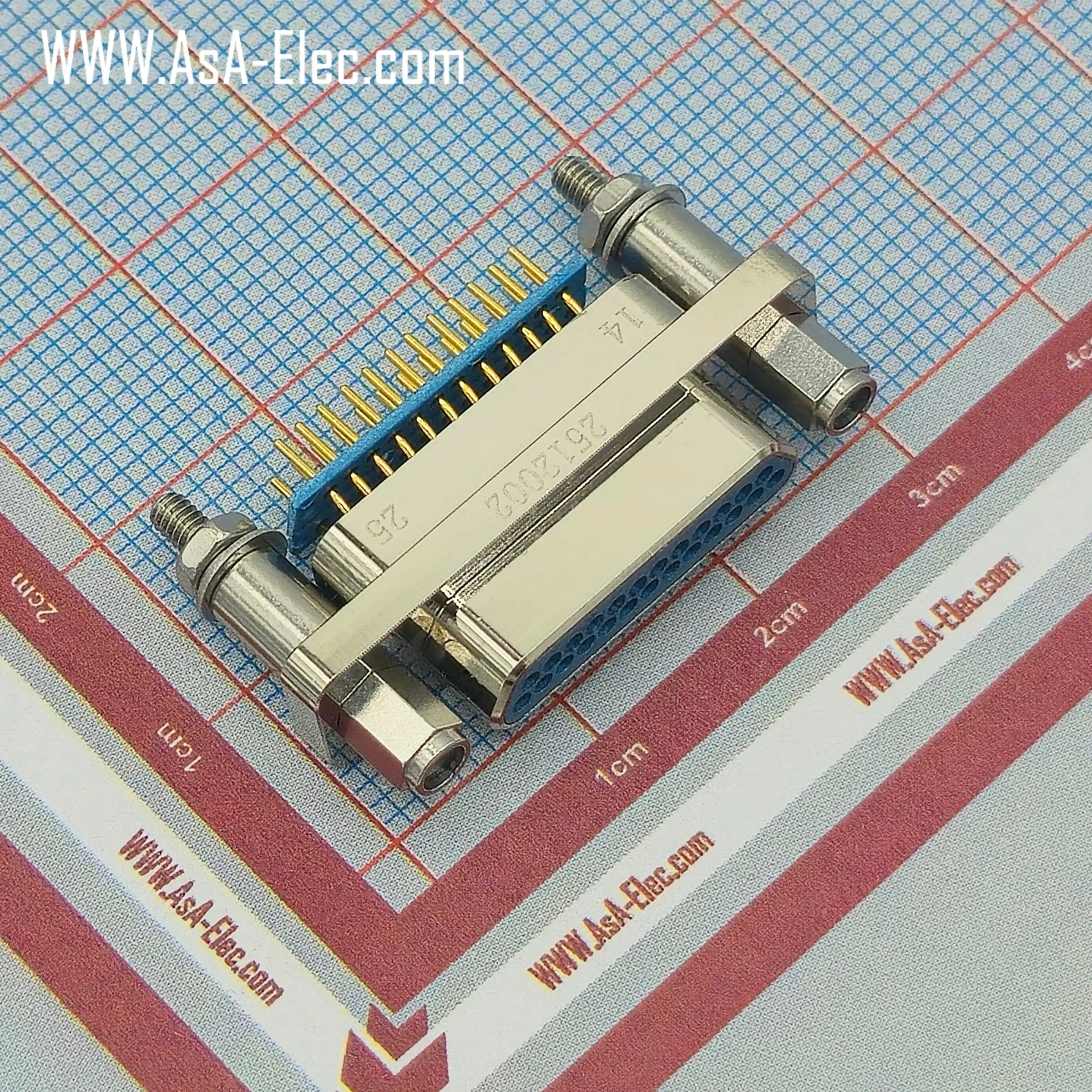

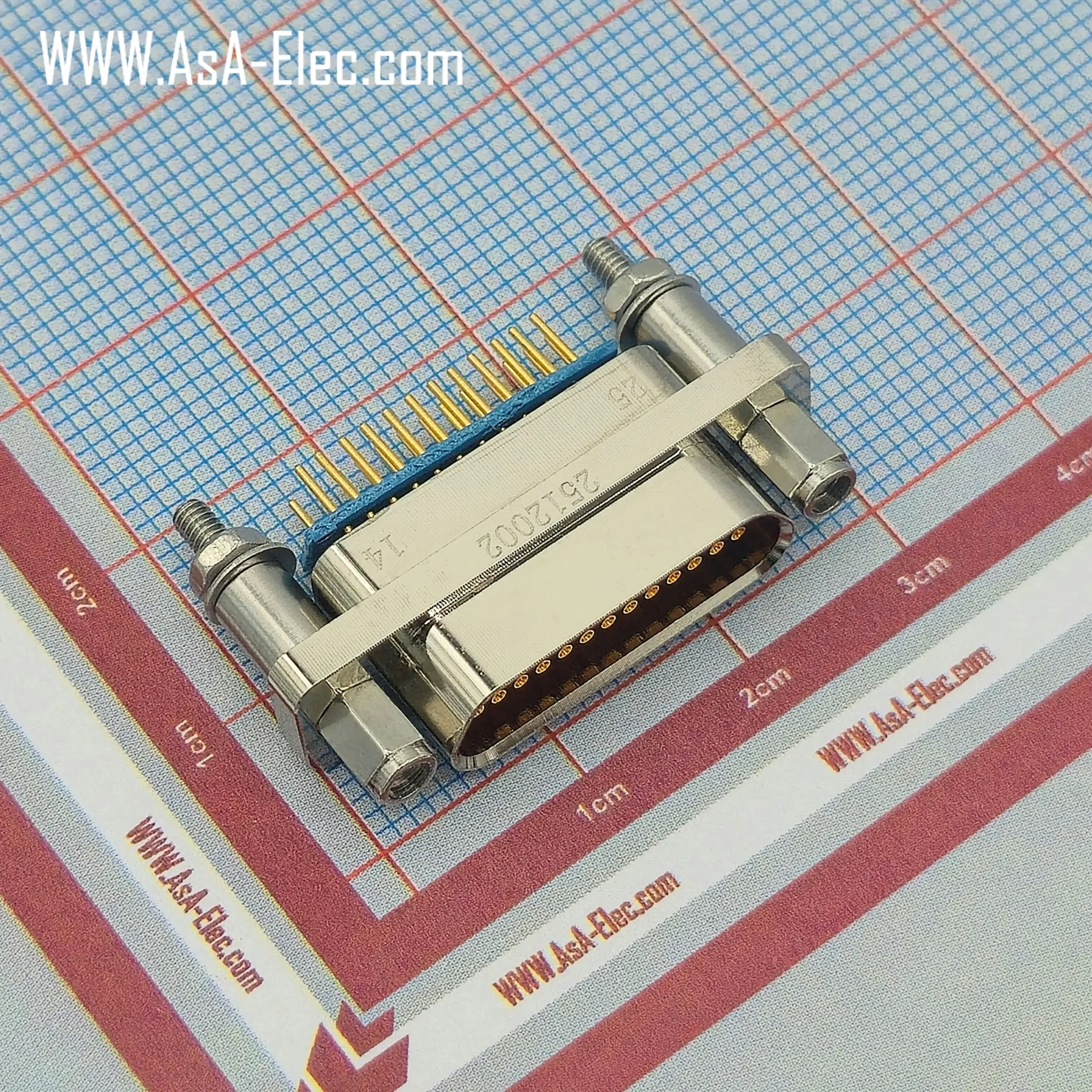

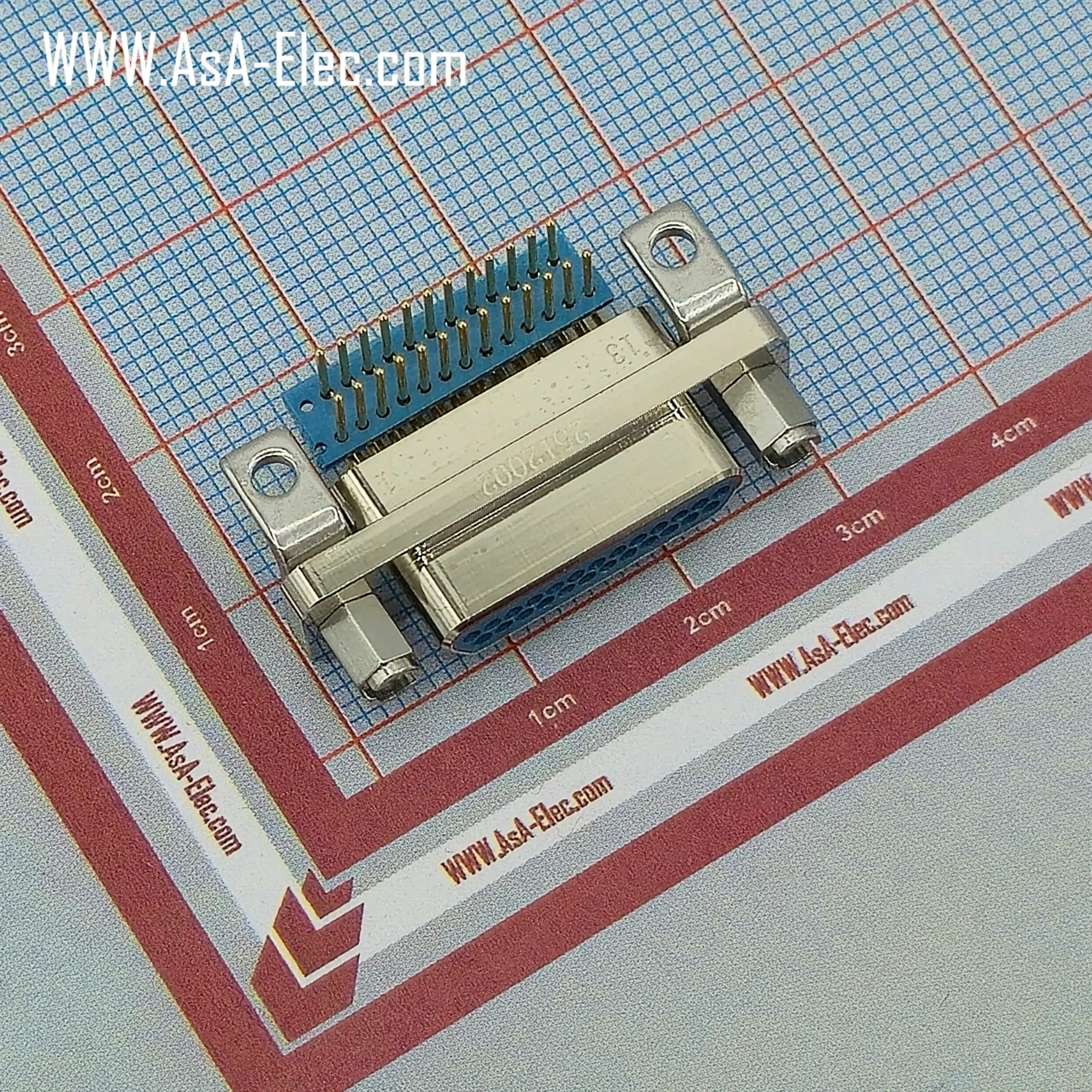

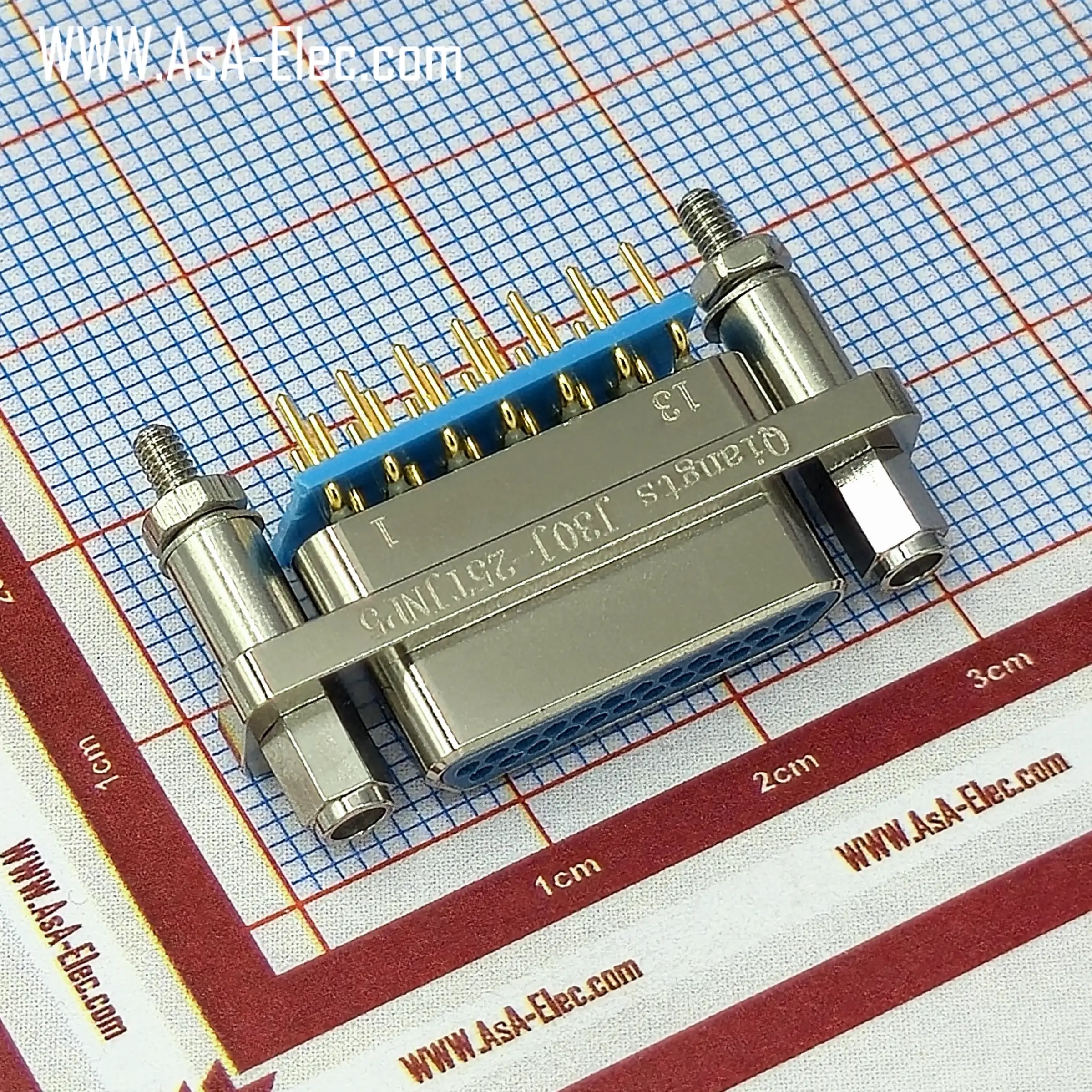

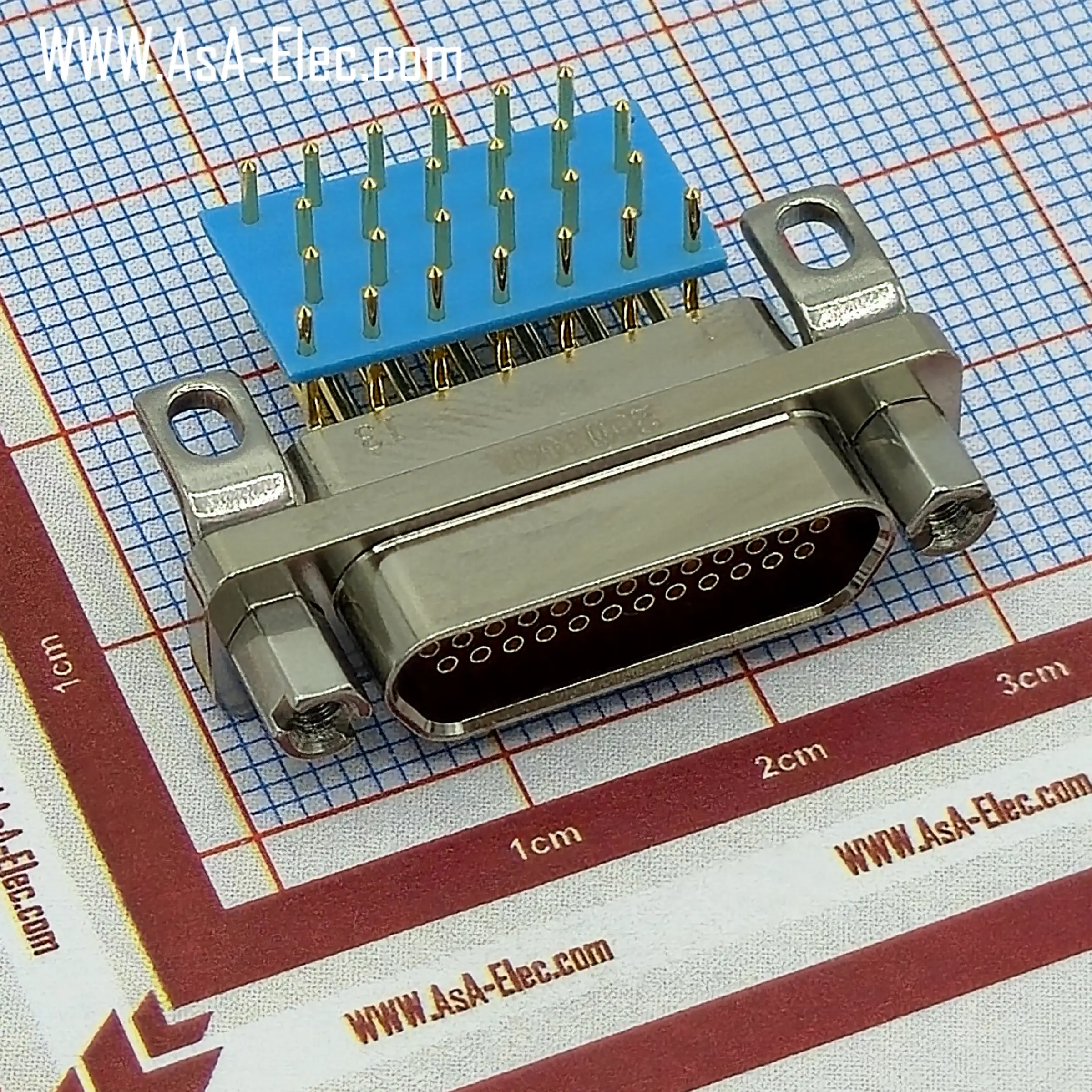

- 25 پین

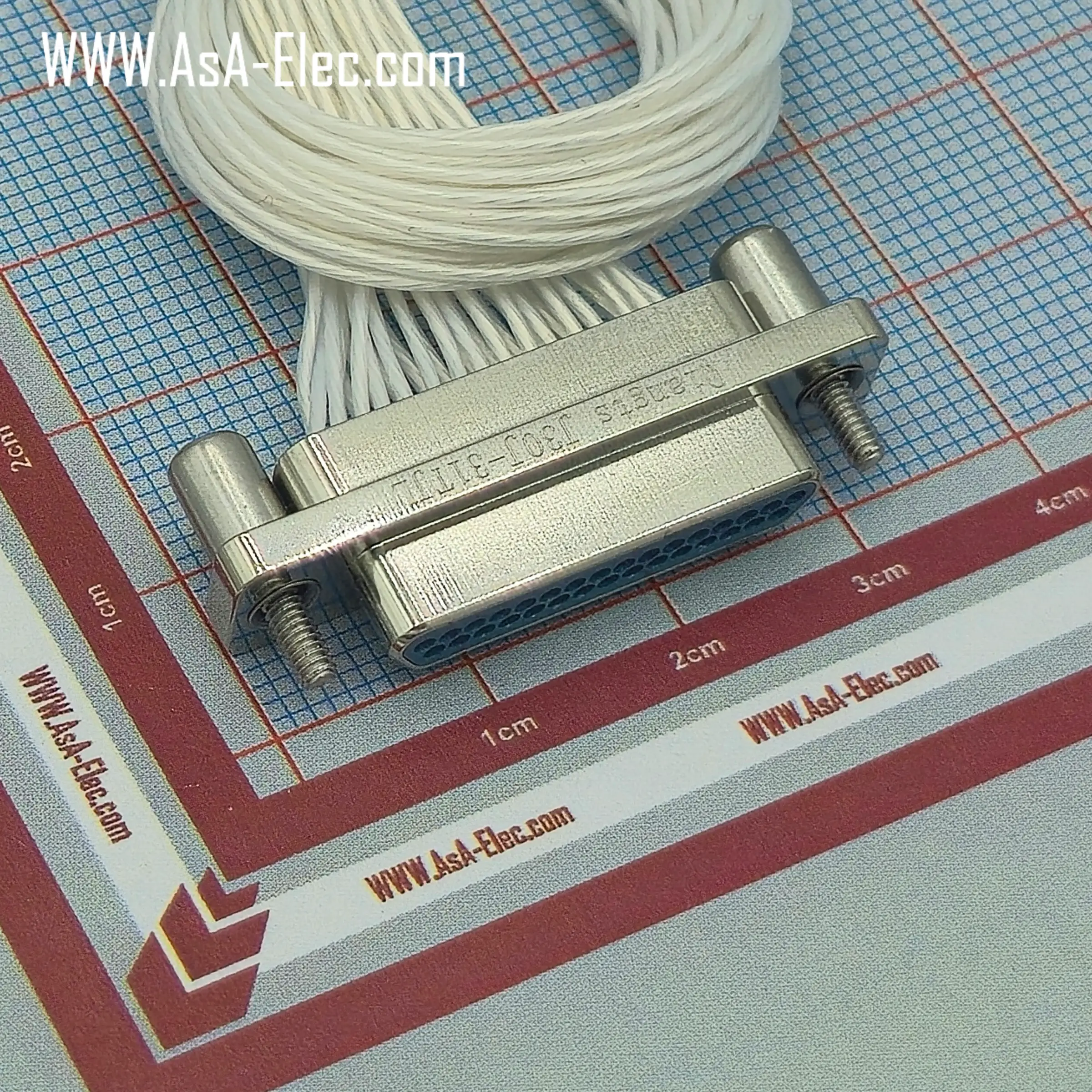

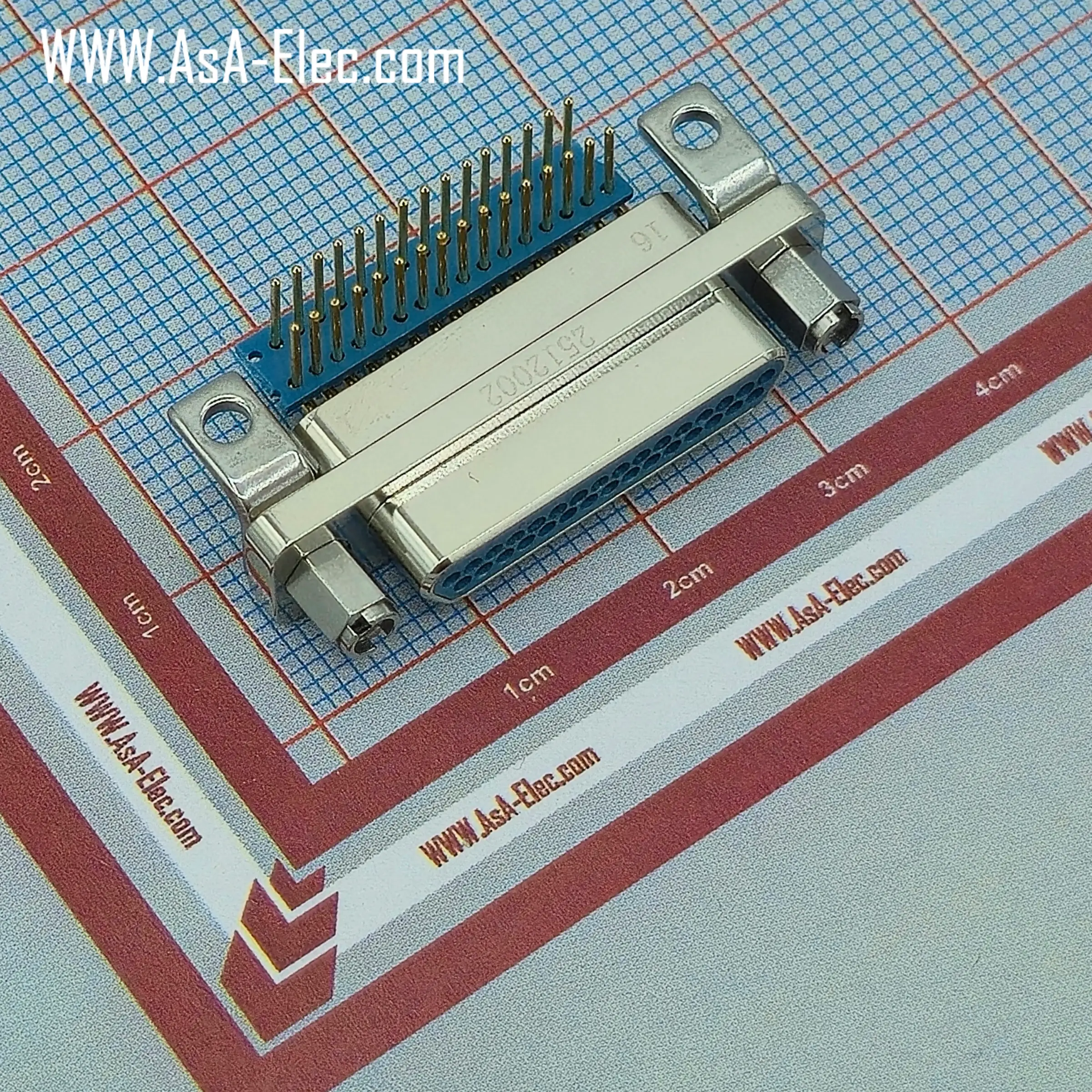

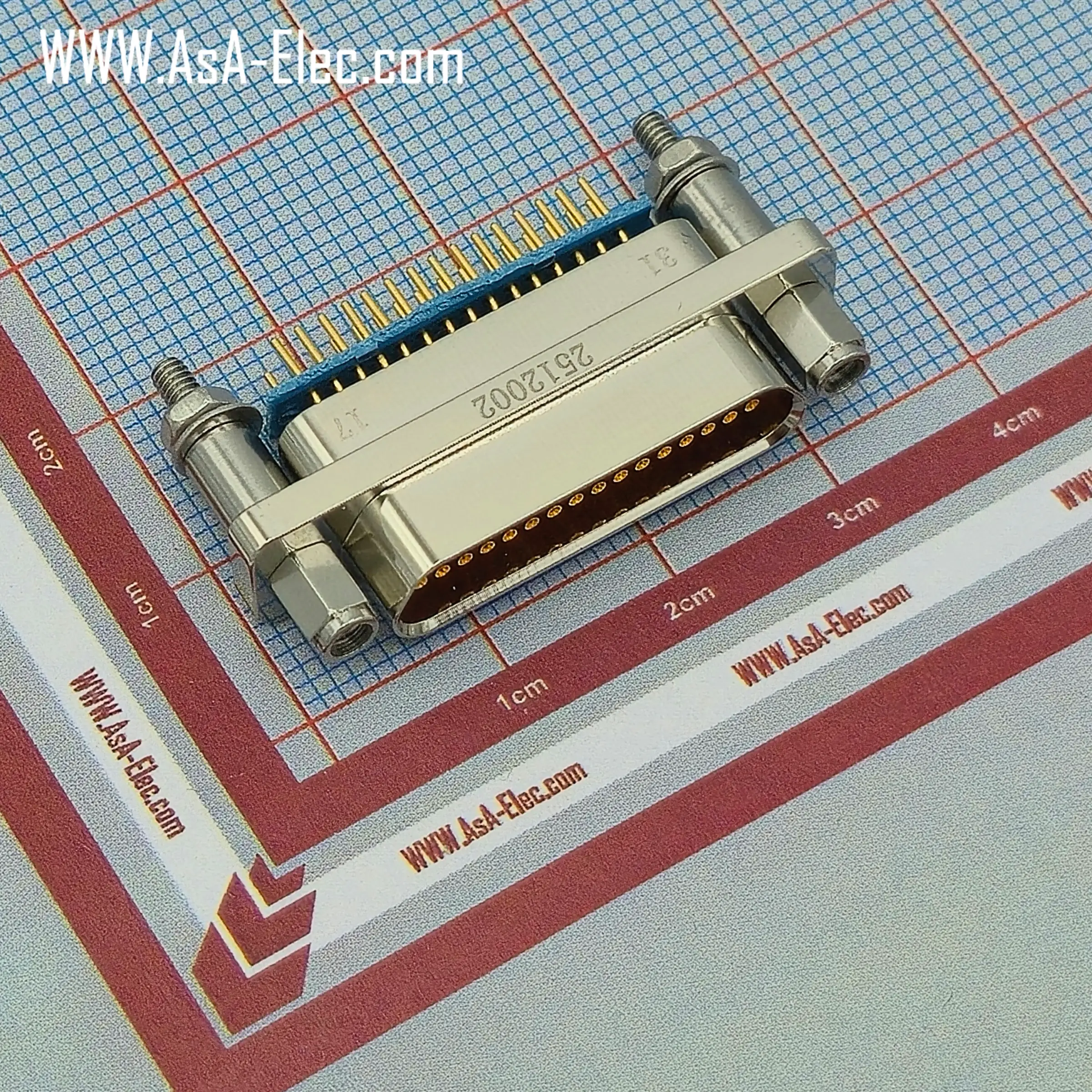

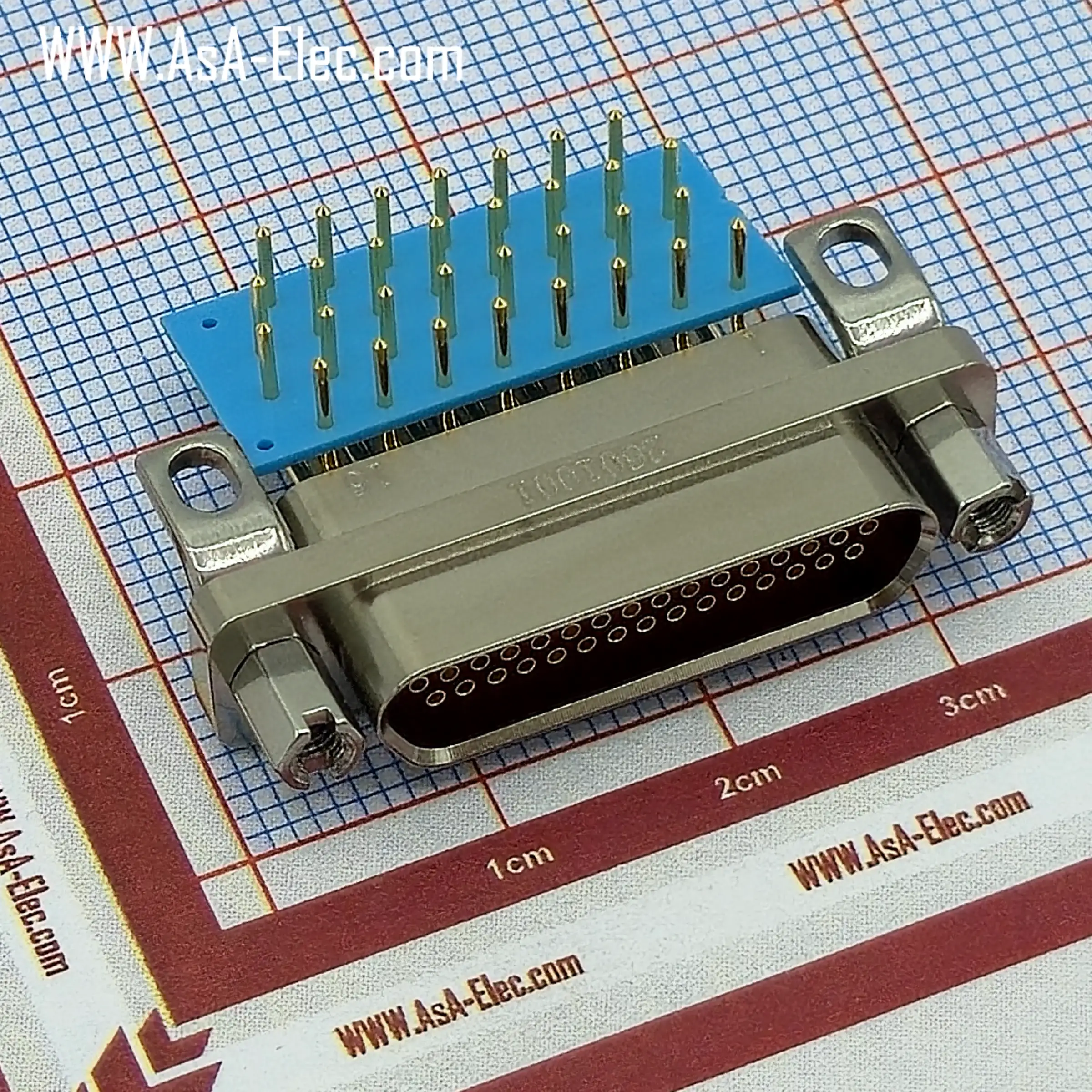

- 31 پین

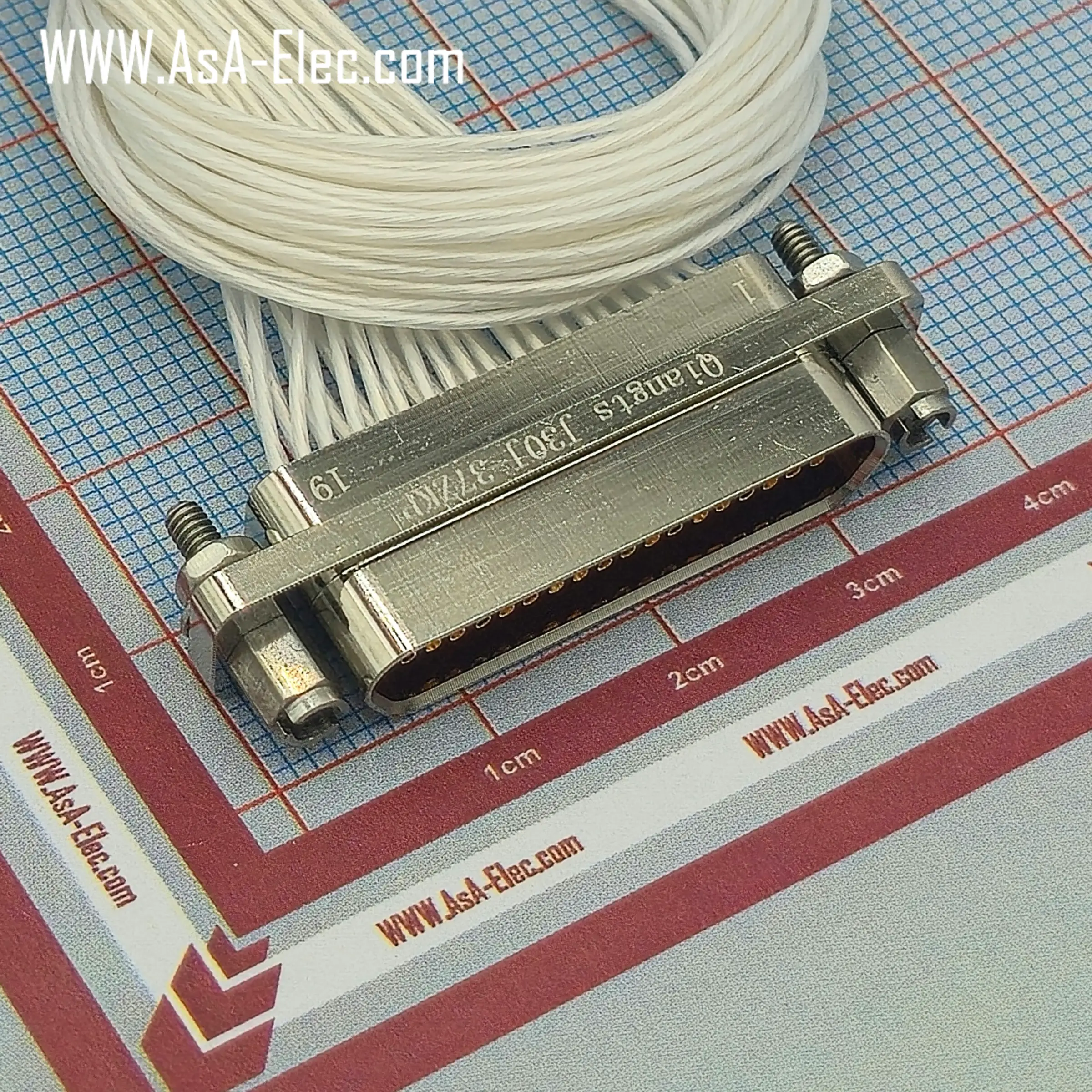

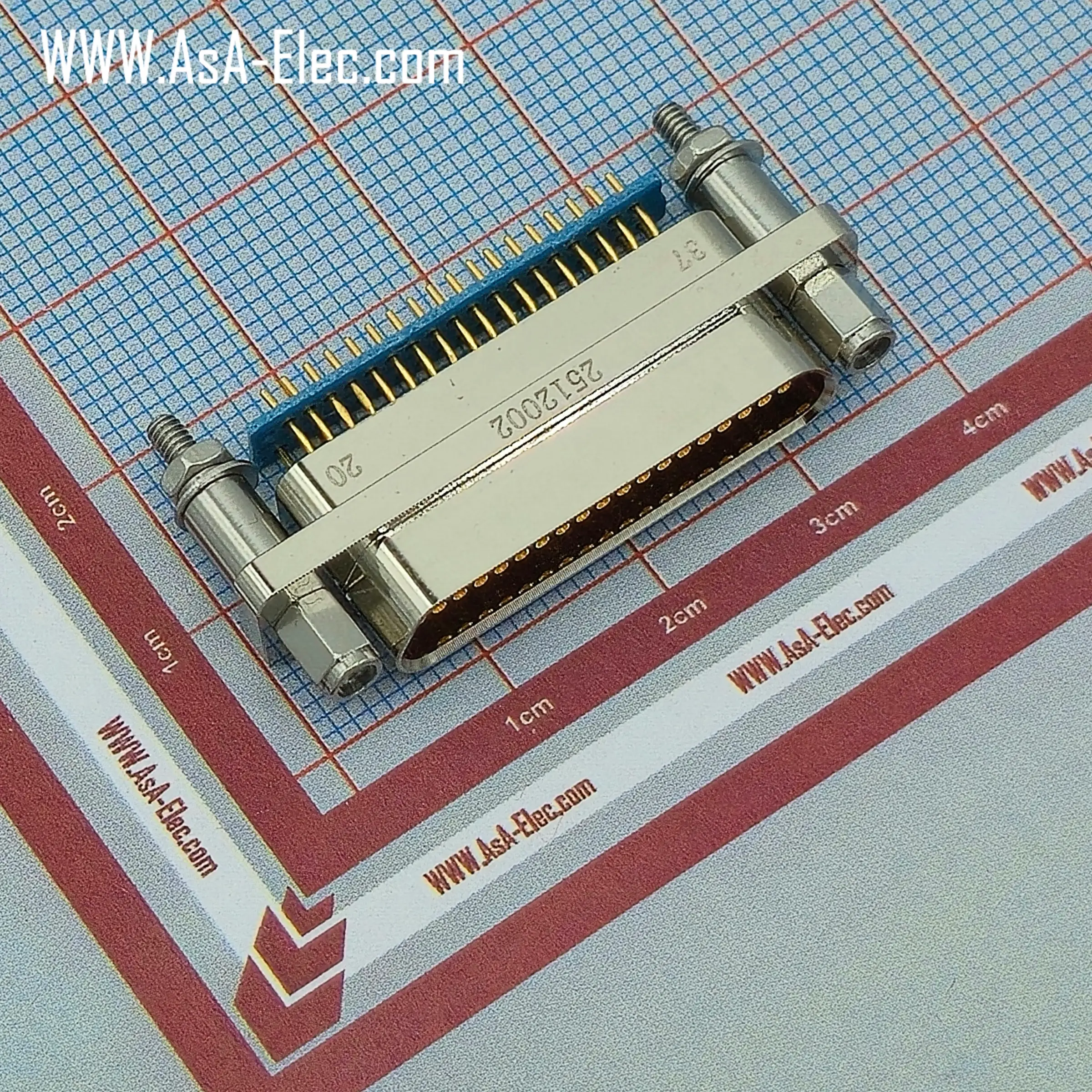

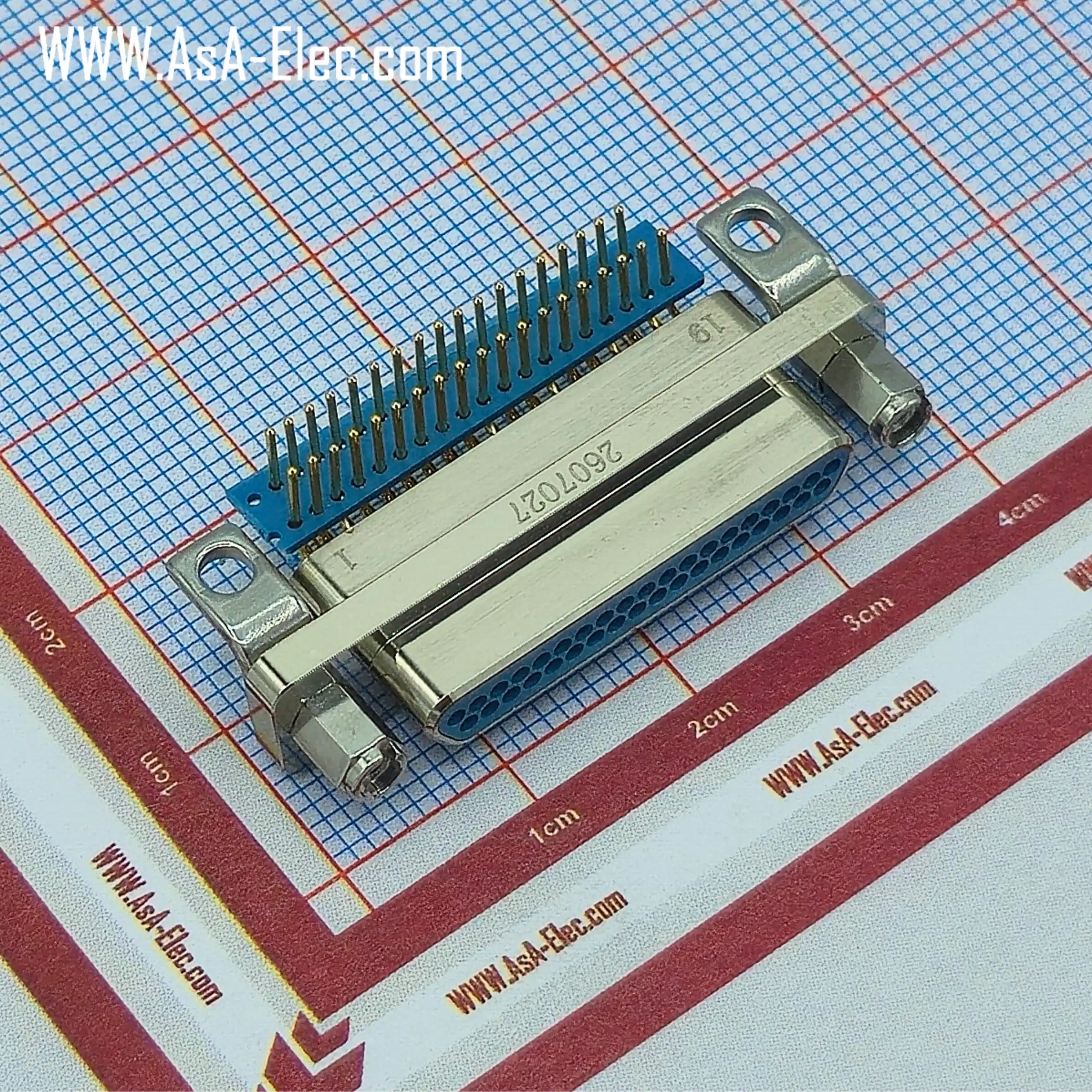

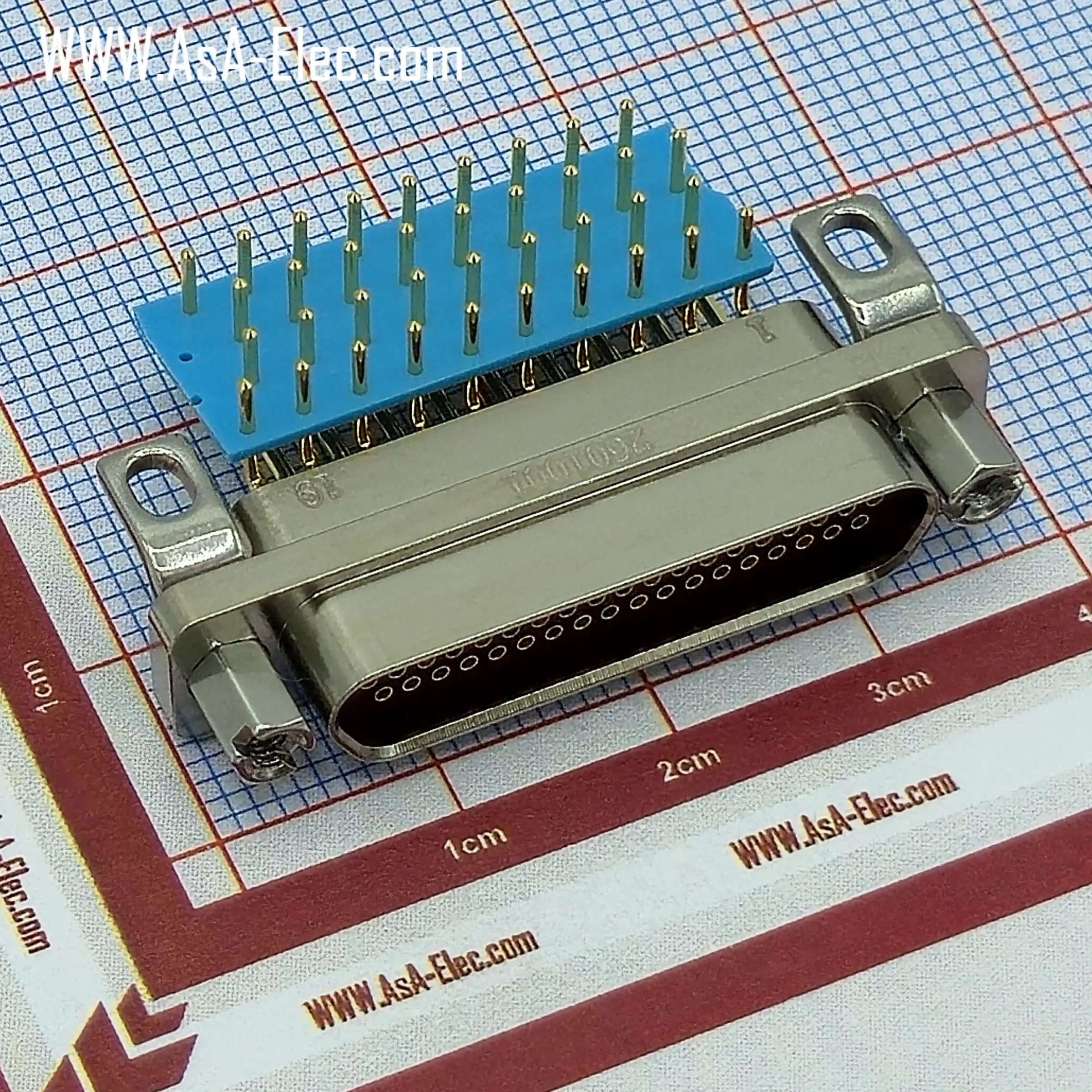

- 37 پین

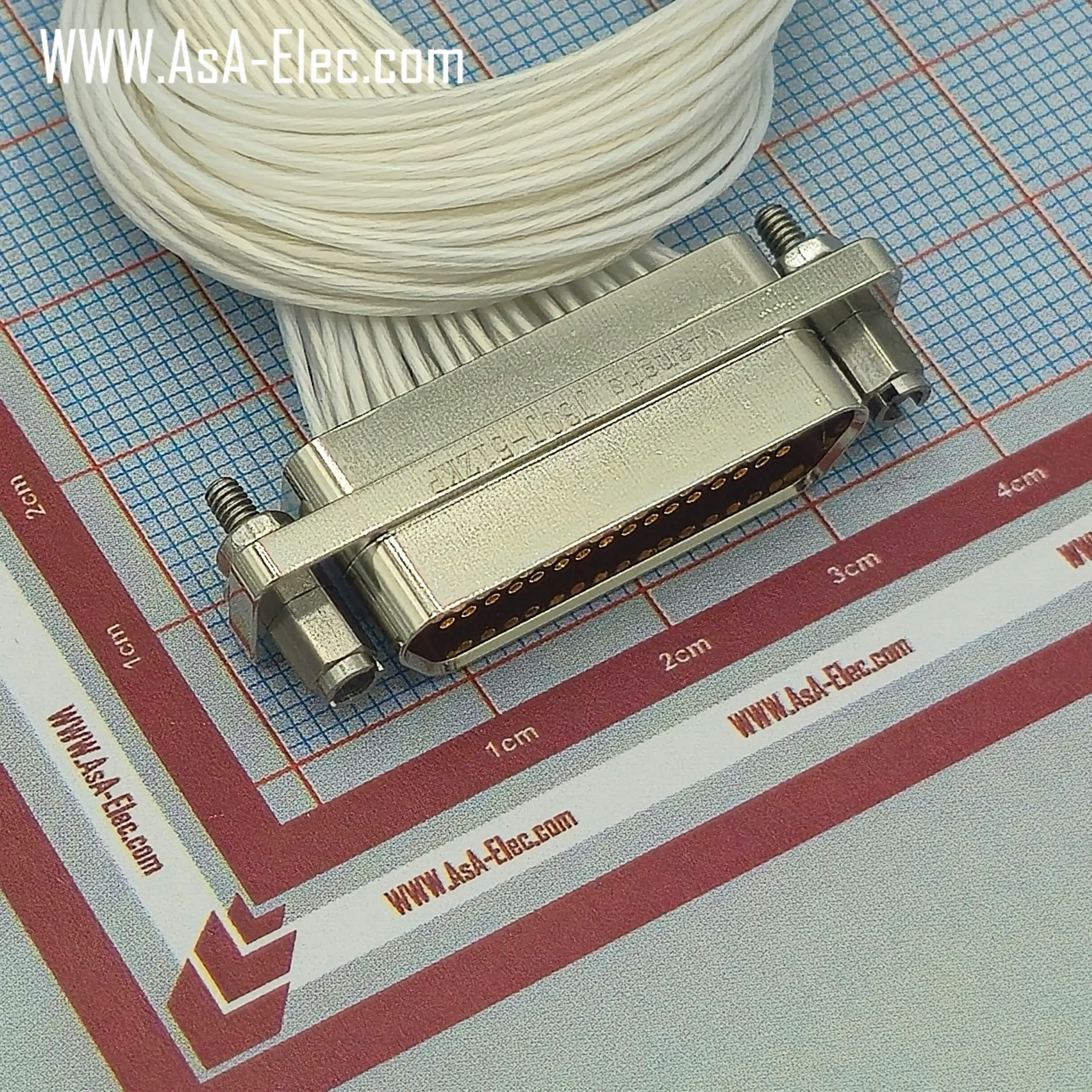

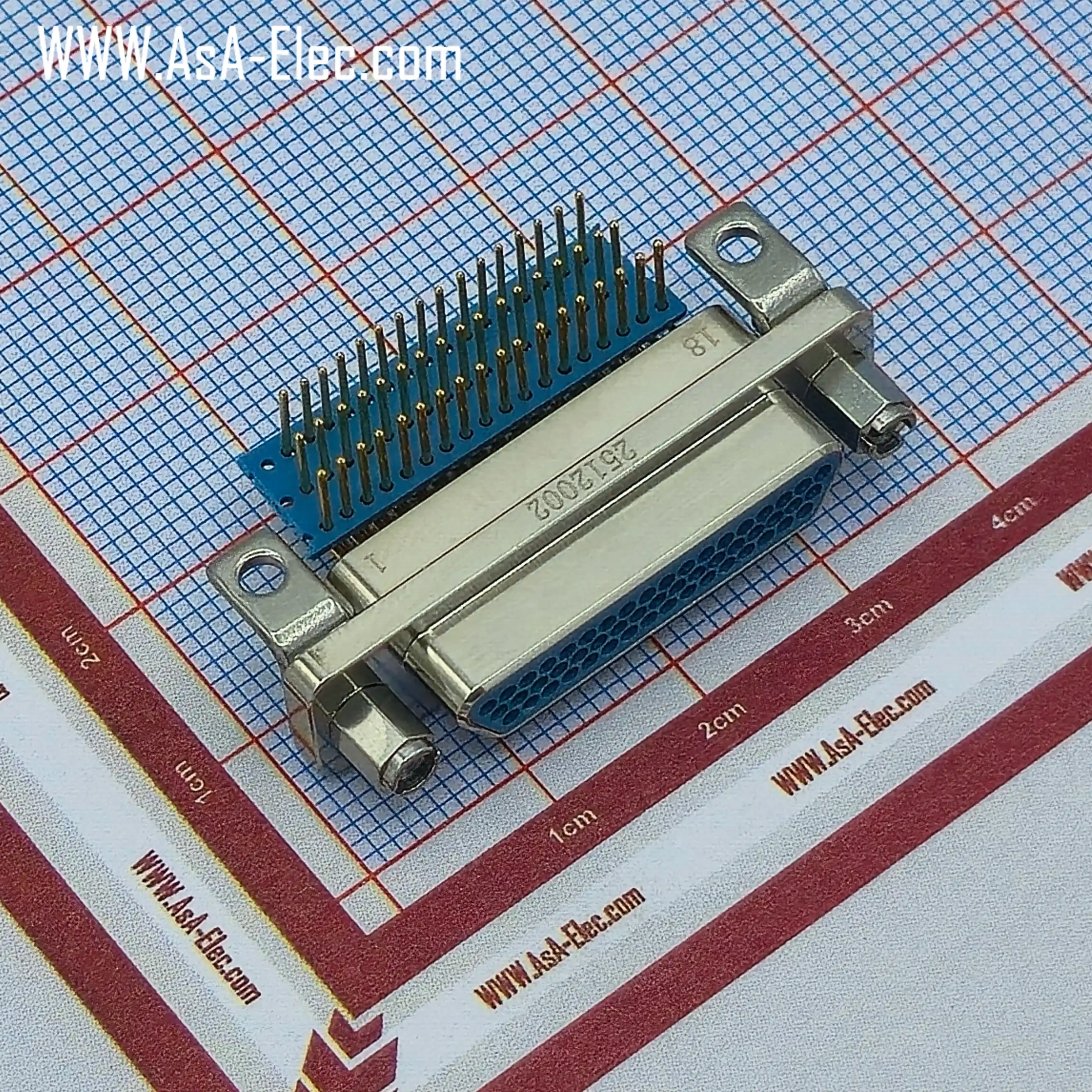

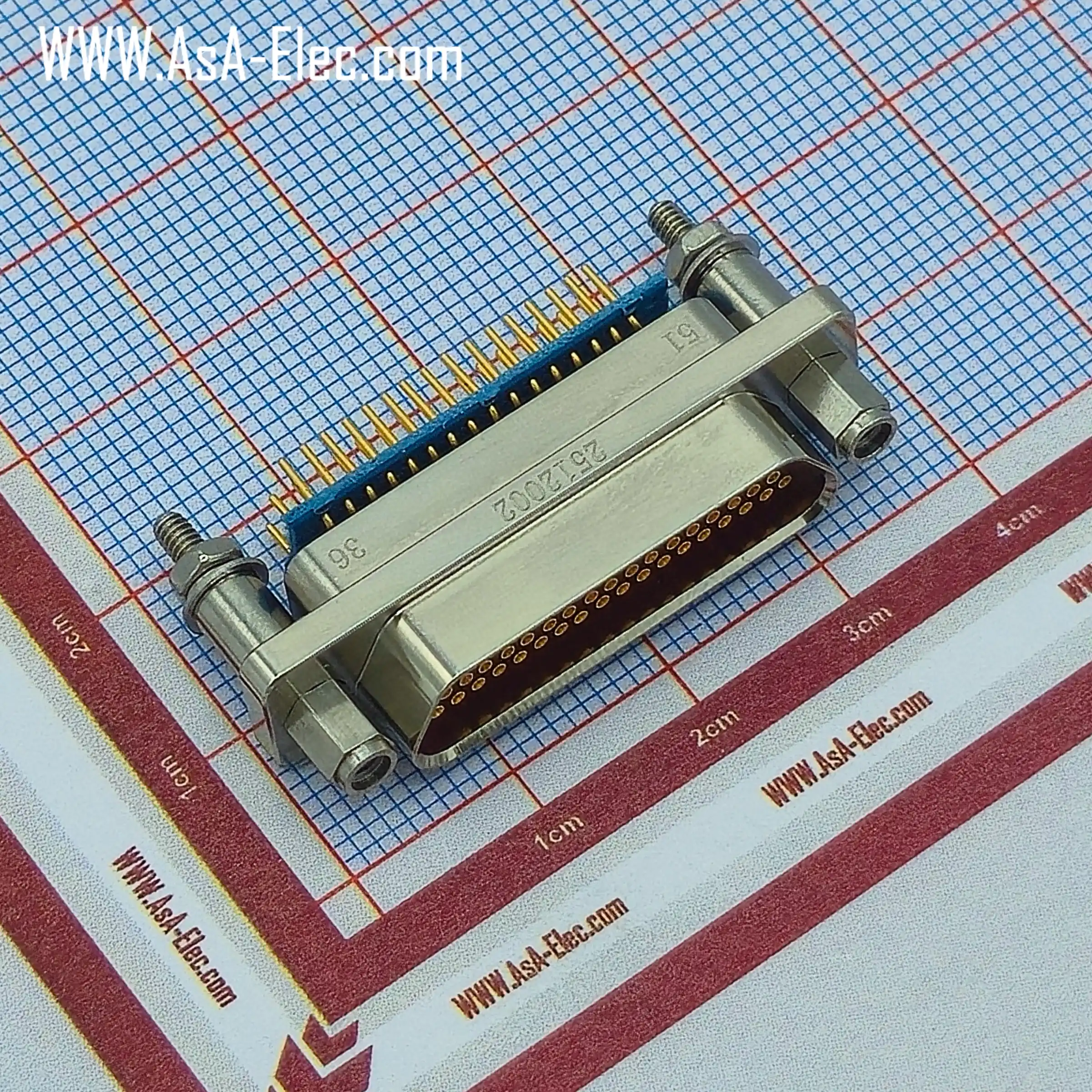

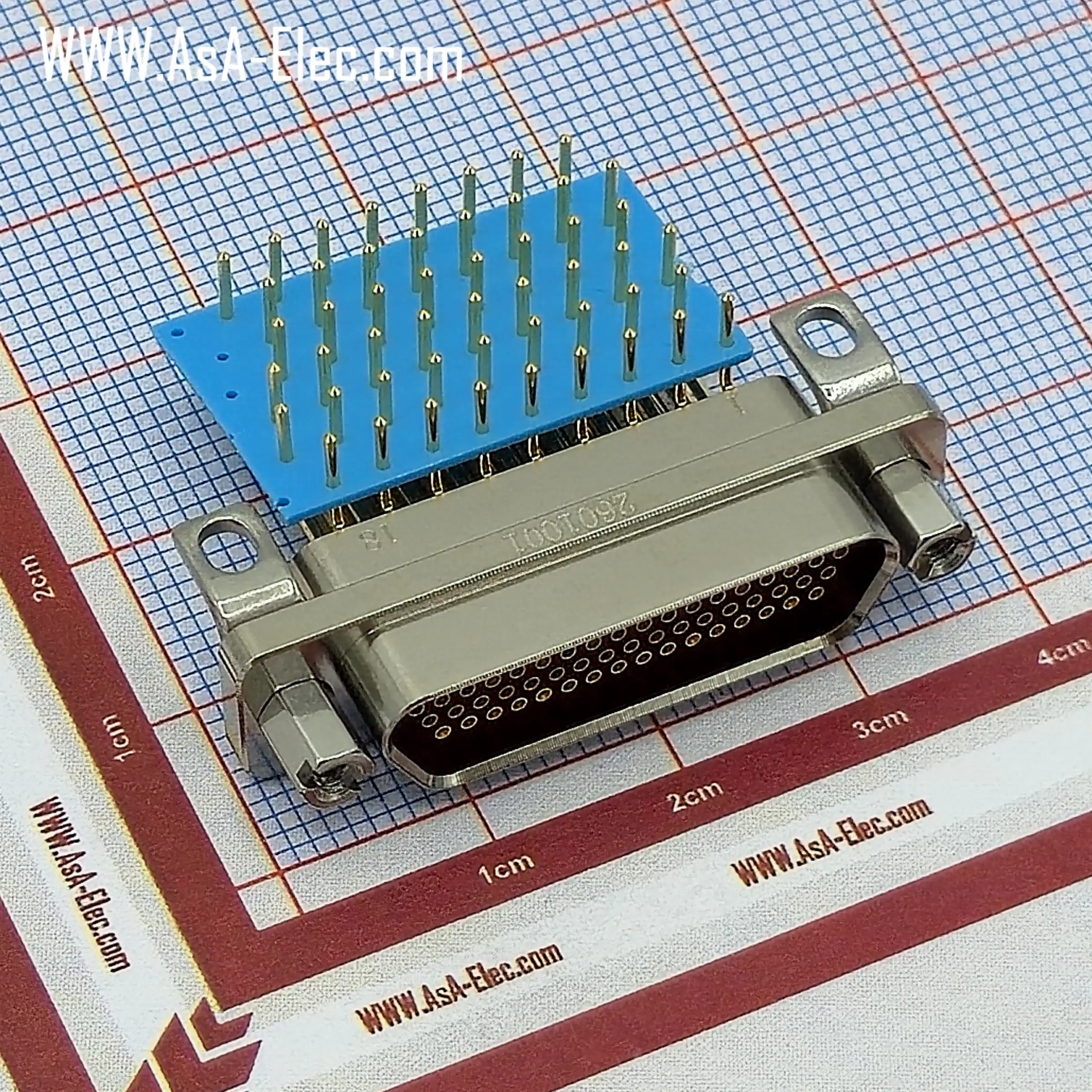

- 51 پین
این تعداد پین ها در این نوع کانکتور ها مشخص کننده تعداد امواج الکترونیکی یا خطوط تغذیه ای هستند که کانکتور می تواند پشتیبانی کند. انتخاب کردن انواع تعداد پین ها نیازمند بررسی نوع سیستم، مدارها و تجهیزات الکترونیکی باید انجام شود.
کاربرد کانکتور های j30j
کانکتور های j30j به دلیل استحکام، قابلیت اطمینان بالا در برابر شرایط محیطی، در صنایع مختلف از جمله ابزار دقیق، نظامی، هوا فضا، رباتیک، مخابرات، پزشکی و خودرو سازی کاربرد های زیادی دارند. این نوع کانکتور ها نقش مهم در تضمین انتقال دیتا و انرژی با کمترین میزان خطا و پایداری بالا در محیط های مهم و پیچیده دارند. از جمله کاربرد های این کانکتور می توان به نکات زیر اشاره کرد.
- مقاومت بالا در برابر شرایط محیطی: کانکتور های j30j به طوری طراحی شده اند که در برابر ارتعاشات، شوک های الکتریکی و شرایط حساس مقاومت کنند. این ویژگی این کانکتور برای تجهیزات نظامی که در موقعیت های حساس قرار می گیرند، مهم است.
- اتصال پایدار و مطمئن: در تجهیزات نظامی، قطع اتصالات می تواند باعث بروز اتفاقات خطرناکی شود. از این رو کانکتور های سری j30j به علت طراحی محکم و اتصالات مطمئن، در این صنایع مورد استفاده قرار می گیرند.
- سیستم های انتقال داده های پرسرعت: این نوع کانکتور ها در انتقال کیفیت سیگنال ها و بدون کاهش امواج می توانند داده ها را در فاصله های طولانی جابجا کنند.
- ارتباطات بی سیم و ماهواره ای: این کانکتورها در سیستم های بدون سیم و تجهیزات ماهواره ای برای متصل کردن سیستم ها به کار گرفته می شوند.
- منعطف بودن کانکتور: کانکتور های j30j به دلیل انعطاف پذیری بالا به ربات ها این امکان را می دهند تا به سهولت به هم دیگر متصل شوند و عملکردی پایدار داشته باشند.
- مقاومت در برابر لرزش و ارتعاش: صنعت خودرو سازی، رباتیک و ماشین های خودکار اکثرا در موقعیت هایی قرار می گیرند که دچار جابجایی، تکان و لرزش های مداوم هستند. این کانکتورها به طوری طراحی شده اند که در برابر این لرزش ها مستحکم باشند و از قطعی اتصال جلوگیری کنند.
- انتقال دادههای حساس: در صنایع پزشکی که دیتاهای مهم و حساس مانند علائم حیاتی بیمار ثبت و گزارش می شود، این سری از کانکتورها نقش مهمی در تضمین دقت و صحت این اطلاعات دارند.
