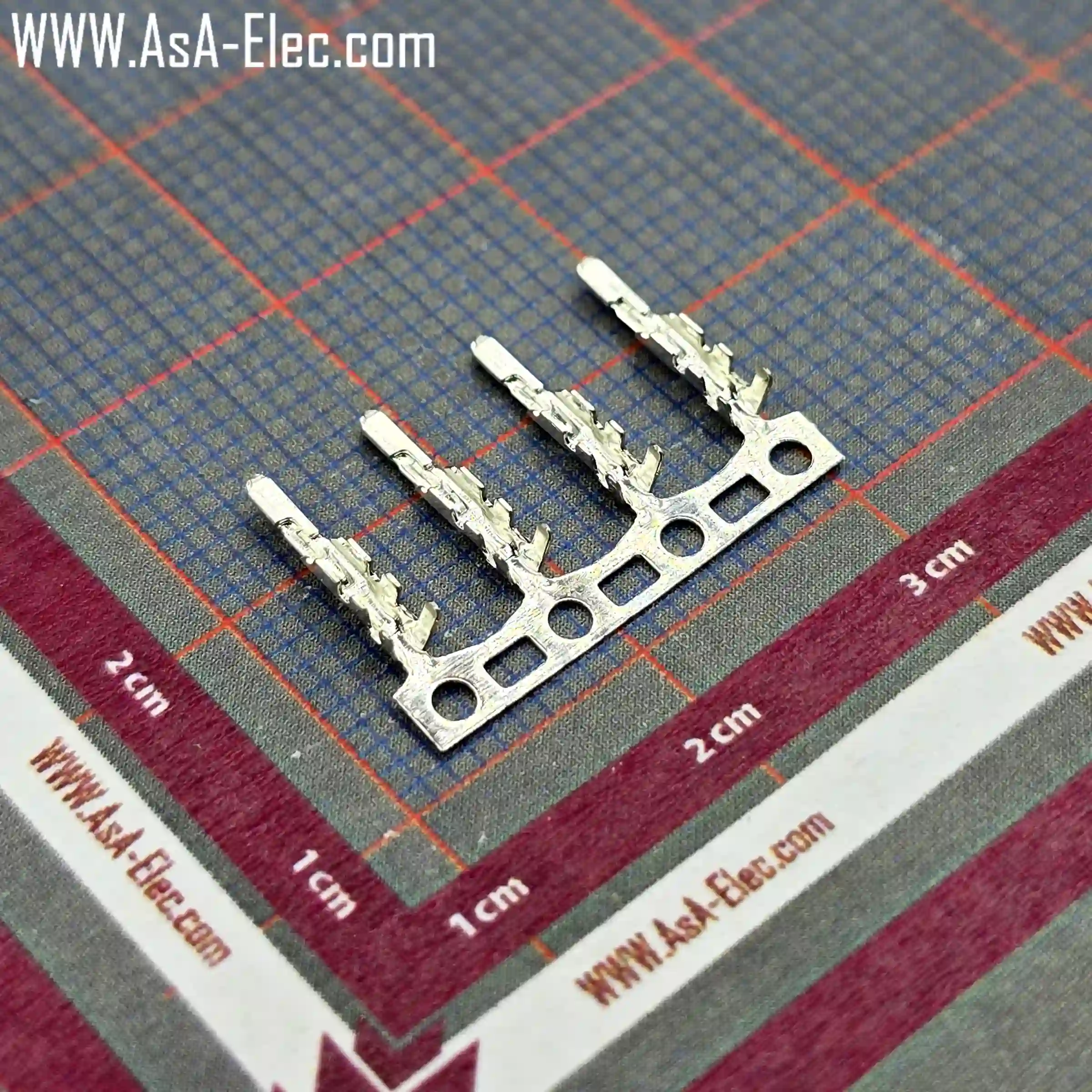

پین بین راهی   male

پین بین راهی male

پین کانکتور بین راهی

1

750

PDF پین بین راهی   male

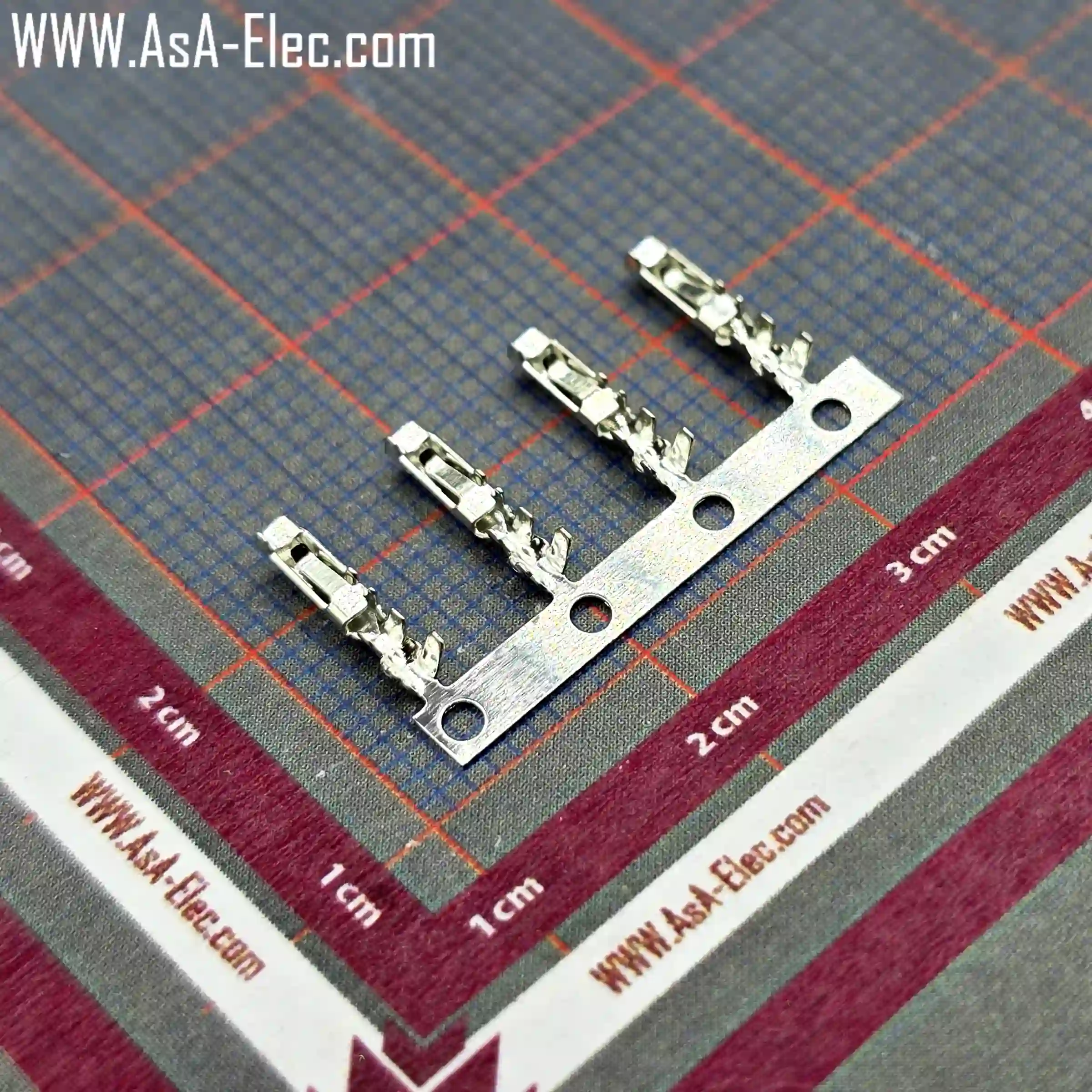

پین بین راهی female

پین بین راهی female

پین کانکتور بین راهی

1

750

PDF پین بین راهی female

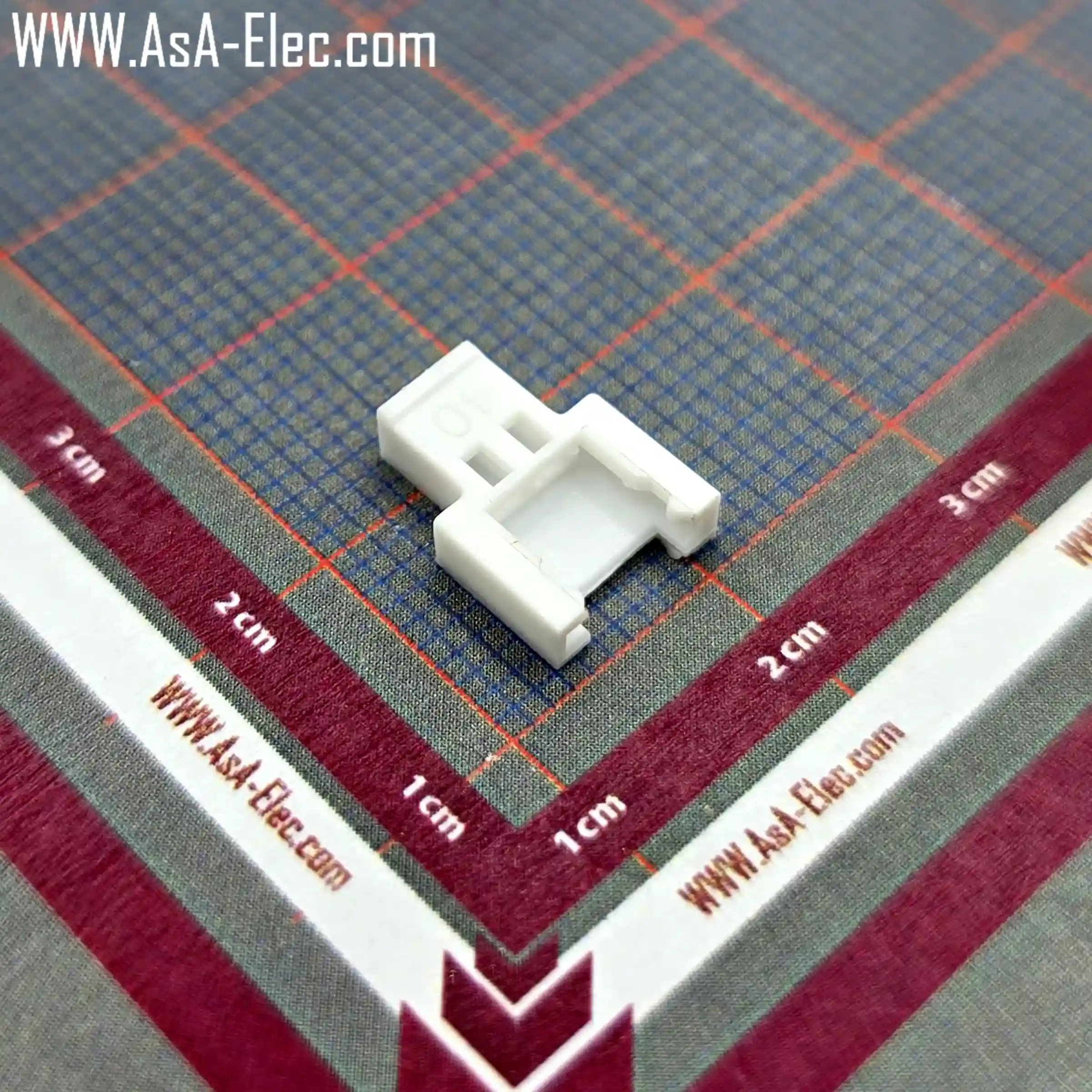

کانکتور بین راهی 2 پین male

کانکتور بین راهی 2 پین male

کانکتور بین راهی 2.00mm

2

1500

PDF کانکتور بین راهی 2 پین male

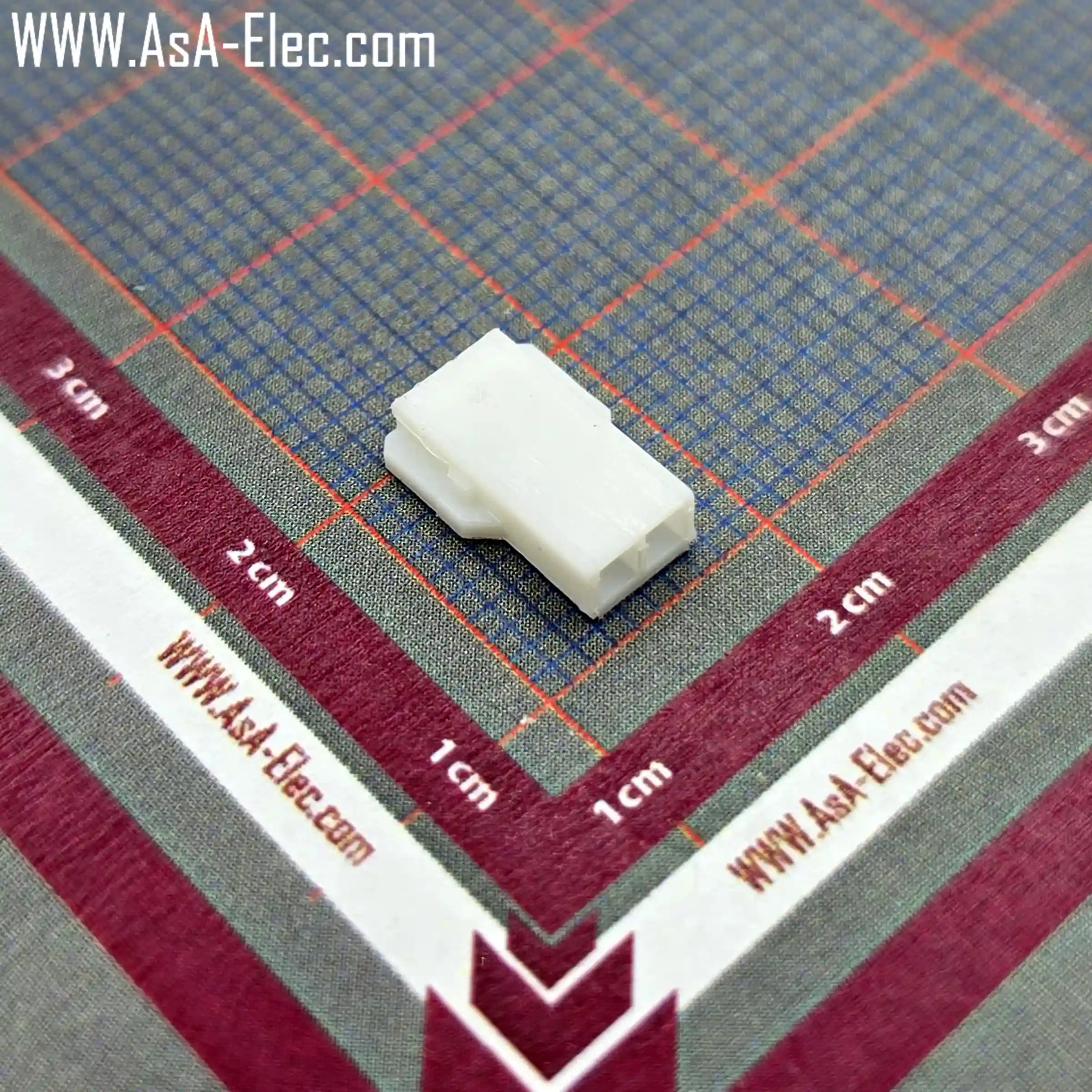

کانکتور بین راهی 2 پین female

کانکتور بین راهی 2 پین female

کانکتور بین راهی 2.00mm

2

1500

PDF کانکتور بین راهی 2 پین female

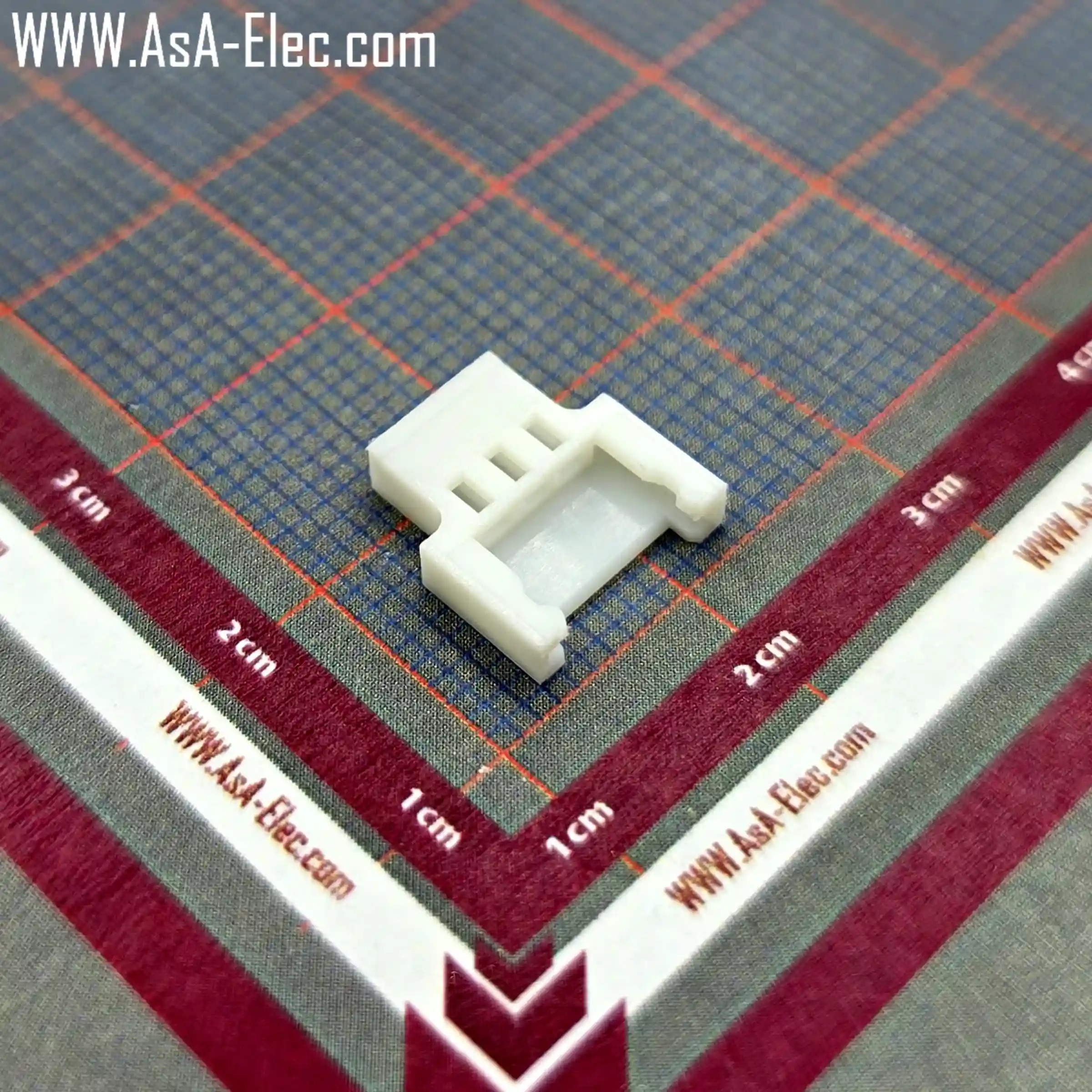

کانکتور بین راهی 3 پین male

کانکتور بین راهی 3 پین male

کانکتور بین راهی 2.00mm

3

2250

PDF کانکتور بین راهی 3 پین male

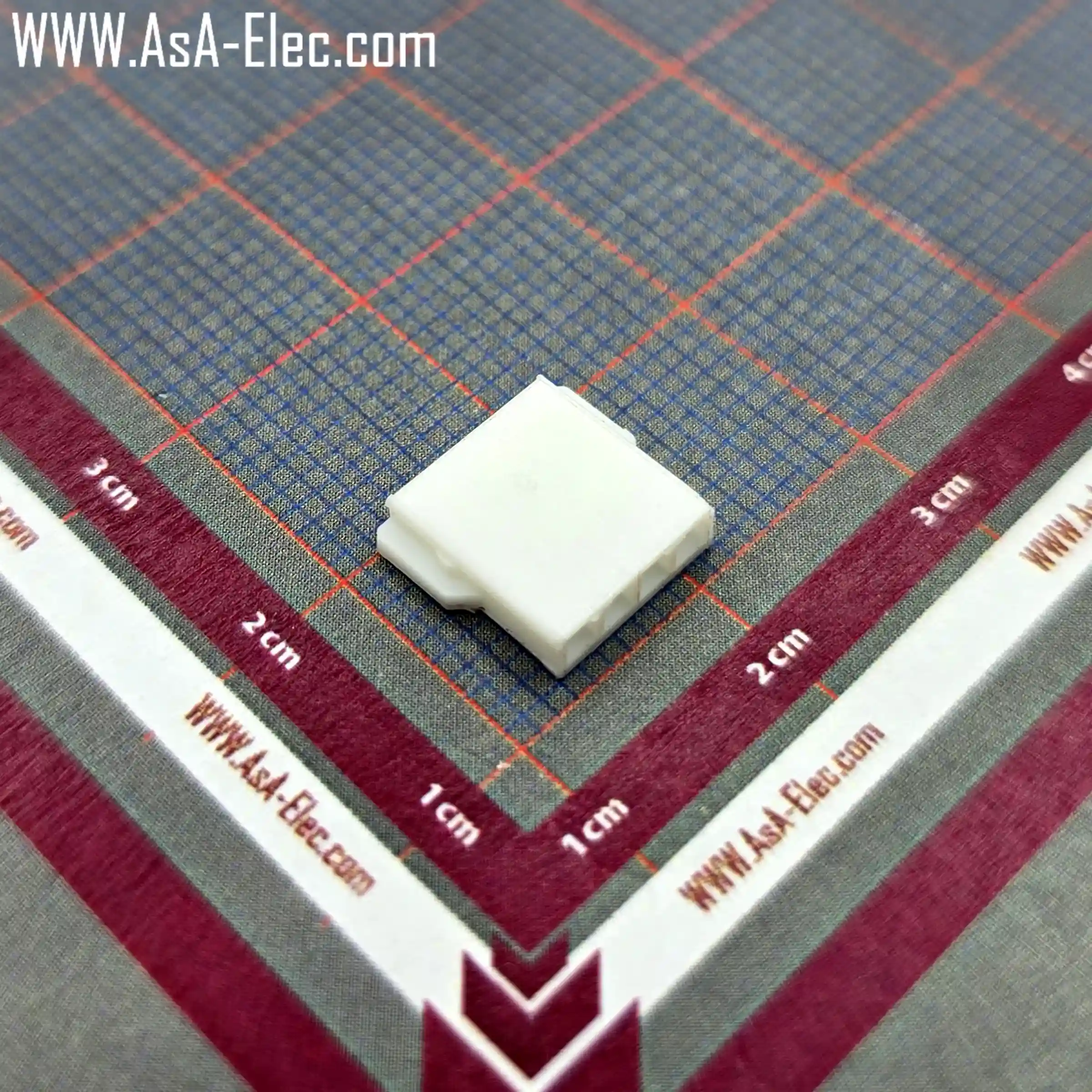

کانکتور بین راهی 3 پین female

کانکتور بین راهی 3 پین female

کانکتور بین راهی 2.00mm

3

2250

PDF کانکتور بین راهی 3 پین female

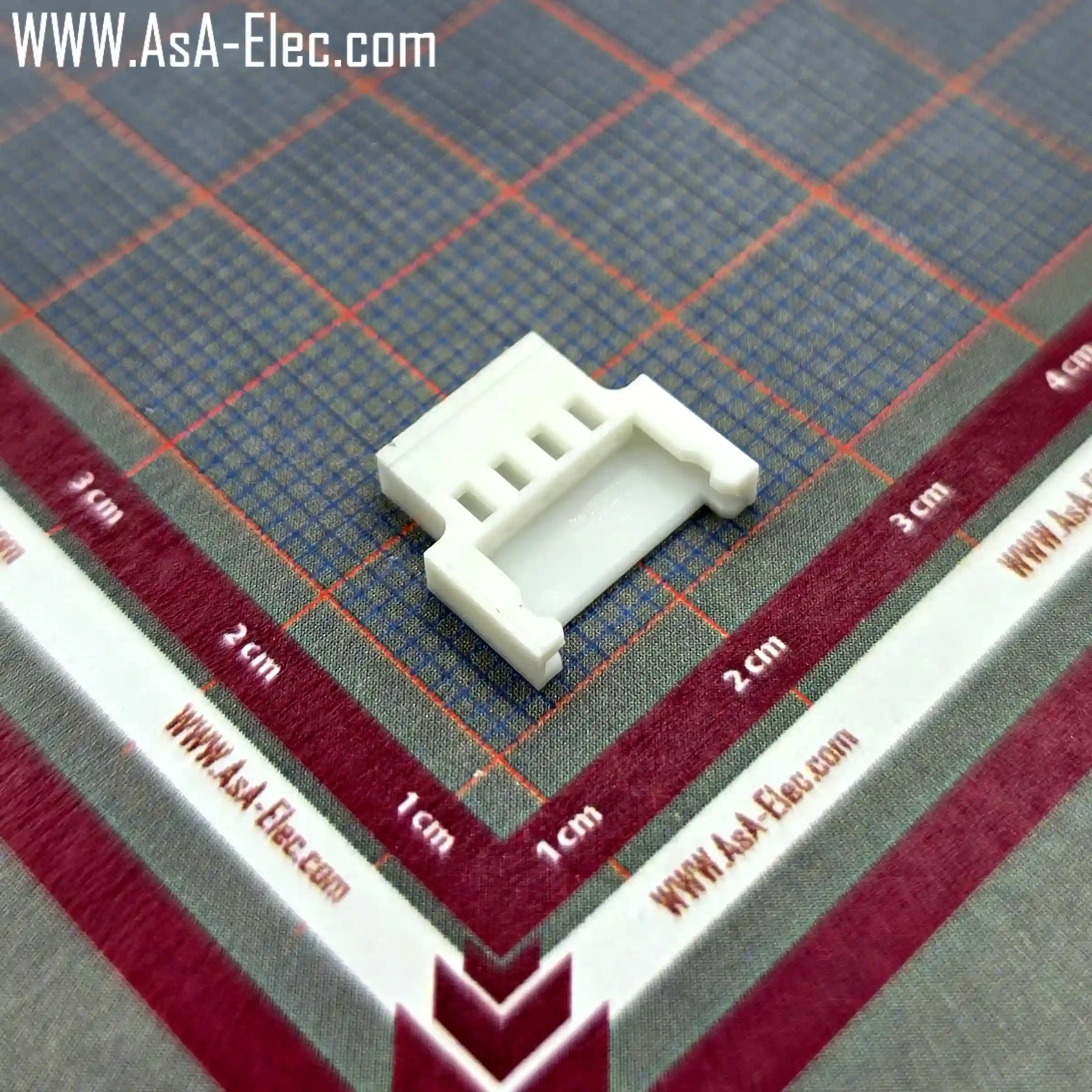

کانکتور بین راهی 4 پین male

کانکتور بین راهی 4 پین male

کانکتور بین راهی 2.00mm

4

3000

PDF کانکتور بین راهی 4 پین male

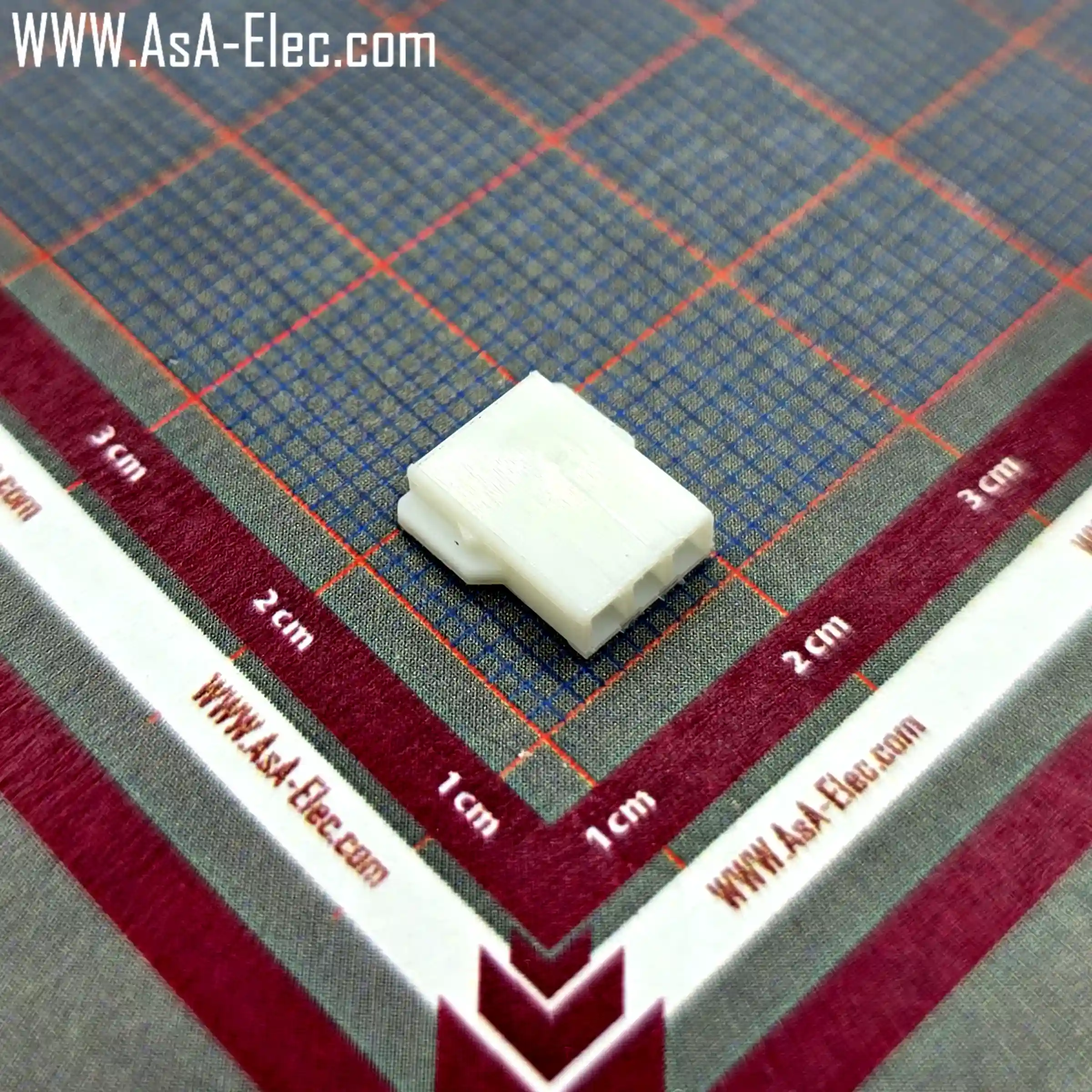

کانکتور بین راهی 4 پین female

کانکتور بین راهی 4 پین female

کانکتور بین راهی 2.00mm

4

3000

PDF کانکتور بین راهی 4 پین female
پین بین راهی   male

پین بین راهی male پین کانکتور بین راهی

پین : 1
نقشه فنی:
پین بین راهی female

پین بین راهی female پین کانکتور بین راهی

پین : 1
نقشه فنی:
کانکتور بین راهی 2 پین male

کانکتور بین راهی 2 پین male کانکتور بین راهی 2.00mm

پین : 2
نقشه فنی:
کانکتور بین راهی 2 پین female

کانکتور بین راهی 2 پین female کانکتور بین راهی 2.00mm

پین : 2
نقشه فنی:
کانکتور بین راهی 3 پین male

کانکتور بین راهی 3 پین male کانکتور بین راهی 2.00mm

پین : 3
نقشه فنی:
کانکتور بین راهی 3 پین female

کانکتور بین راهی 3 پین female کانکتور بین راهی 2.00mm

پین : 3
نقشه فنی:
کانکتور بین راهی 4 پین male

کانکتور بین راهی 4 پین male کانکتور بین راهی 2.00mm

پین : 4
نقشه فنی:
کانکتور بین راهی 4 پین female

کانکتور بین راهی 4 پین female کانکتور بین راهی 2.00mm

پین : 4
نقشه فنی:

معرفی کانکتور Wire to Wire 2.00mm pitch کانکتور بین راهی

کانکتور بین راهی Wire to Wire 2.00mm pitch با پارت نامبر C2001 & C2002 | 51005 | 51006
در ایران به نام کانکتور Wire to Wire 2.00mm pitch یا همان کانکتور بین راهی با فاصله پین‌های 2.0 میلی‌متر (لبه تخت) جهت اتصال سیم به سیم برای اتصال چند رشته سیم روی هوا طراحی شده است. این محصول با پارت های دیگر در کمپانی های مختلف تولید و نامگذاری میشود.

مشخصات فنی

  • نوع اتصال: سیم به سیم(بین راهی)
  • جریان قابل تحمل: 2A
  • سیم مورد استفاده: 24~28 AWG
  • جریان نامی: 2.00A متناوب (AC) و مستقیم (DC)
  • ولتاژ نامی: ۱۲۵ ولت متناوب (AC) و مستقیم (DC)
  • دامنه دمایی: از ۲۵ - درجه تا 85 + درجه سانتیگراد
  • مقاومت تماسی: کمتر یا مساوی ۲۰ میلی‌ اهم (اولیه)
  • مقاومت عایقی: بیشتر یا مساوی ۱۰۰۰ میلی اهم
  • تحمل ولتاژ: ۵۰۰ ولت متناوب برای یک دقیقه
  • قطر بیرونی عایق سیم: حداکثر ۱.۲ میلی‌متر
  • سطح مقطع مس سیم: ۰.۰۸ تا ۰.۲۲ میلی‌متر مربع
  • فاصله پین تا پین: 2.0 میلی متر
  • جنسیت کانکتور: نر و ماده
  • تعداد ردیف کانکتور: تک ردیفه
  • ماده اولیه: PA66 و برنج با پوشش قلع یا فسفر برنز
  • تعداد پین‌ها: 2 تا 16 پین
  • رنگ کانکتور: سفید
ابعاد و جزئیات فنی دقیق مانند مقاومت در برابر جریان، ولتاژ کاری، دامنه دمایی، مقاومت ایزولاسیون و مشخصات فیزیکی دیگر در پی دی اف تخصصی محصول توضیح داده شده است.

کاربرد محصول در صنعت

این کانکتورها به طور گسترده‌ای در تجهیزات ارتباطی، کامپیوترها، کنترلرها، سیستم‌های امنیتی، دستگاه‌های الکترونیکی، وسایل خانگی، دوچرخه‌های برقی، خانه‌های هوشمند، دستگاه‌های امنیتی، محصولات مراقبتی سلامت ، خودروهای انرژی نو، حمام‌های هوشمند، پهباد ها و بسیاری از زمینه‌های دیگر مورد استفاده قرار می‌گیرند که بیشترین مصرف آنها اتصال قطب مثبت و منفی باتری ها یا اتصال مثبت و منفی لاین های نوری که محدودیت فضا دارند است.

مزایا و معایب

مزایا

طراحی متنوع و گسترده برای پاسخگویی به نیازهای مختلف
دارای قفل قابل اعتماد در ابعاد کوچک که نر و ماده به خوبی در هم چفت میشوند
محصولاتی با علامت UL که مطابق با مقررات REACH و ROHS هستند
کیفیت ساخت بالا با استانداردهای ISO 9001:2008
قابلیت سفارشی‌سازی برای پاسخگویی به نیازهای خاص

معایب

اطلاعات مشخصی در مورد معایب این محصول در دسترس نیست، اما مانند هر محصول الکترونیکی دیگری، انتخاب صحیح بر اساس نیاز و مشخصات فنی ضروری است.

سوال متداول

آیا این پارت کانکتورها جایگزین مناسبی برای سایر برندها هستند؟
بله، این کانکتورها به عنوان جایگزین مناسبی برای سری کانکتورهای MOLEX 51005&51006 و سایر برندهای مشابه طراحی شده‌اند.

کدام صنایع می‌توانند از این کانکتورها استفاده کنند؟
این کانکتورها در طیف وسیعی از صنایع از جمله تجهیزات ارتباطی، کامپیوترها، کنترلرها، سیستم‌های امنیتی، وسایل خانگی و بسیاری دیگر قابل استفاده هستند.

مشخصات فنی اصلی این کانکتورها چیست؟
این کانکتورها دارای فاصله پین‌های 2.0 میلی‌متر، در رنگ سفید، با مواد PA66 و برنج با پوشش قلع هستند. آن‌ها برای جریان‌هایی تا 2.0 آمپر و ولتاژهای تا 125 ولت AC/DC مناسب هستند.

آیا نمونه‌های رایگانی برای آزمایش وجود دارد؟
خیر، درخواست برای نمونه‌های رایگان نیست و از طریق وب‌سایت آسا الکترونیک امکان‌خرید مهیا است تا مشتریان بتوانند کیفیت و عملکرد کانکتورها را قبل از خرید عمده مورد آزمایش قرار دهند.

چگونه می‌توان این کانکتور را تهیه کرد؟
برای تماس با مجتمع تولیدی بازرگانی آسا الکترونیک می‌توانید از طریق ایمیل، تلفن یا اسکایپ اقدام نمایید. اطلاعات تماس مشخص شده در وب‌سایت موجود است.
برای اطلاعات بیشتر و دسترسی به نقشه‌های PDF و جزئیات فنی دقیق‌تر، می‌توانید به وب‌سایت رسمی ما آسا الکترونیک مراجعه کنید.
×
