/Wire To Board

کانکتور دزدگیری 2.5 میلیمتری XH

نام کالا (Commodity)	مدل (Model)	پین (Pin)	قیمت (Price) تومان

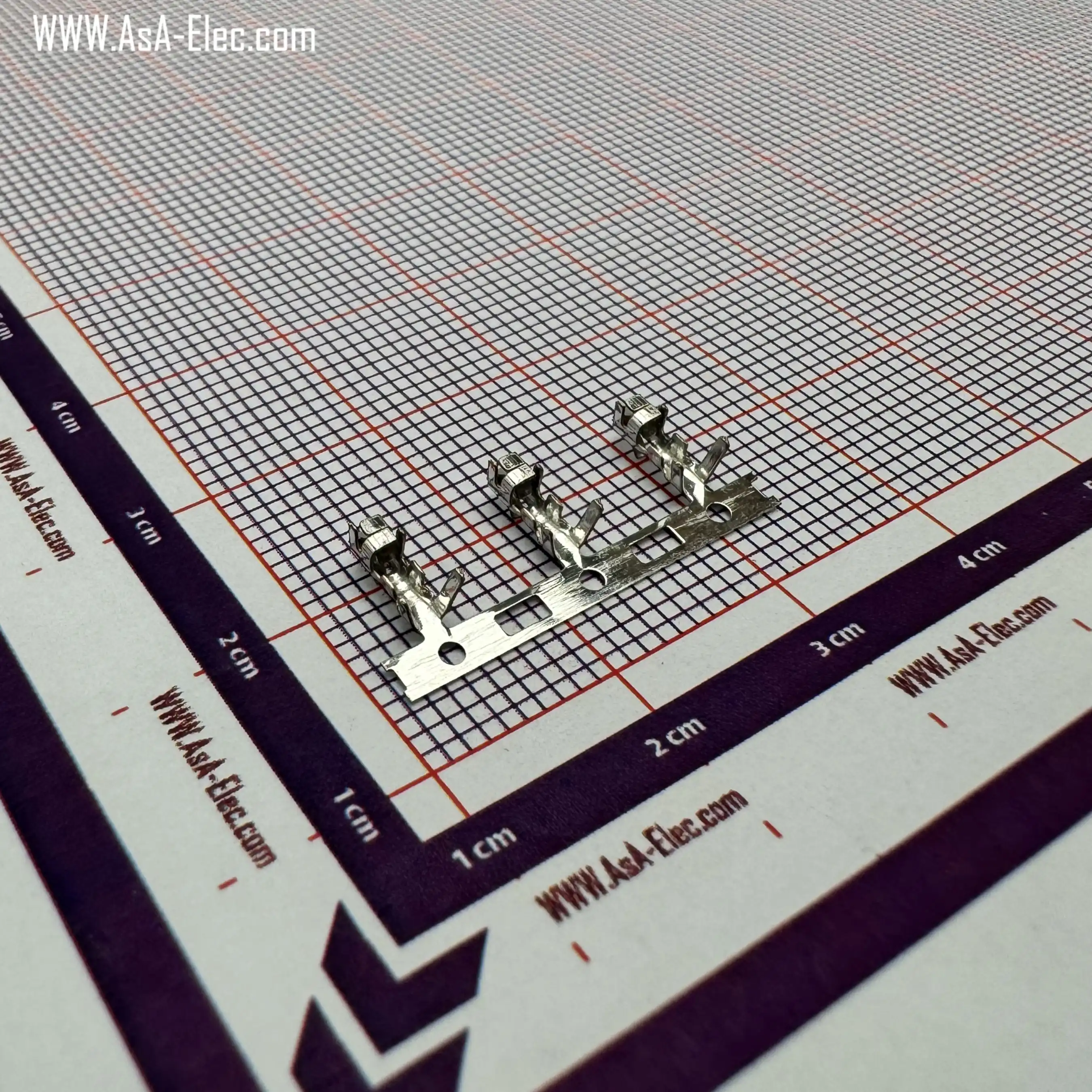

پین کانکتور دزدگیری 2.5 میلیمتری XH	XH 2.5mm -Terminal - BY (A)	1	550
سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی زرد XH	XH-2Y 2.5mm YELLOW	2	360

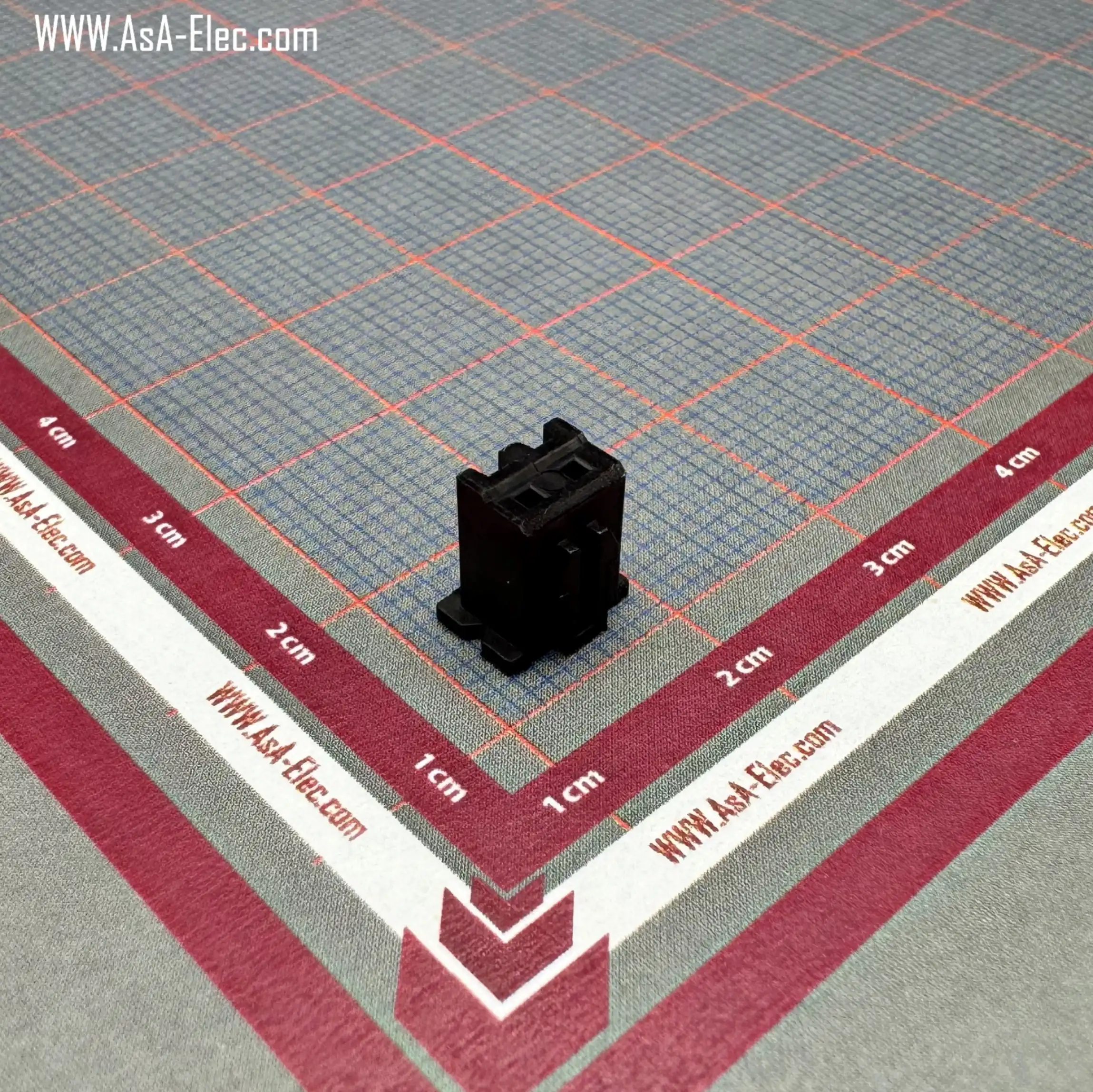

سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی مشکی XH	XH-2Y 2.5mm BLACK	2	360

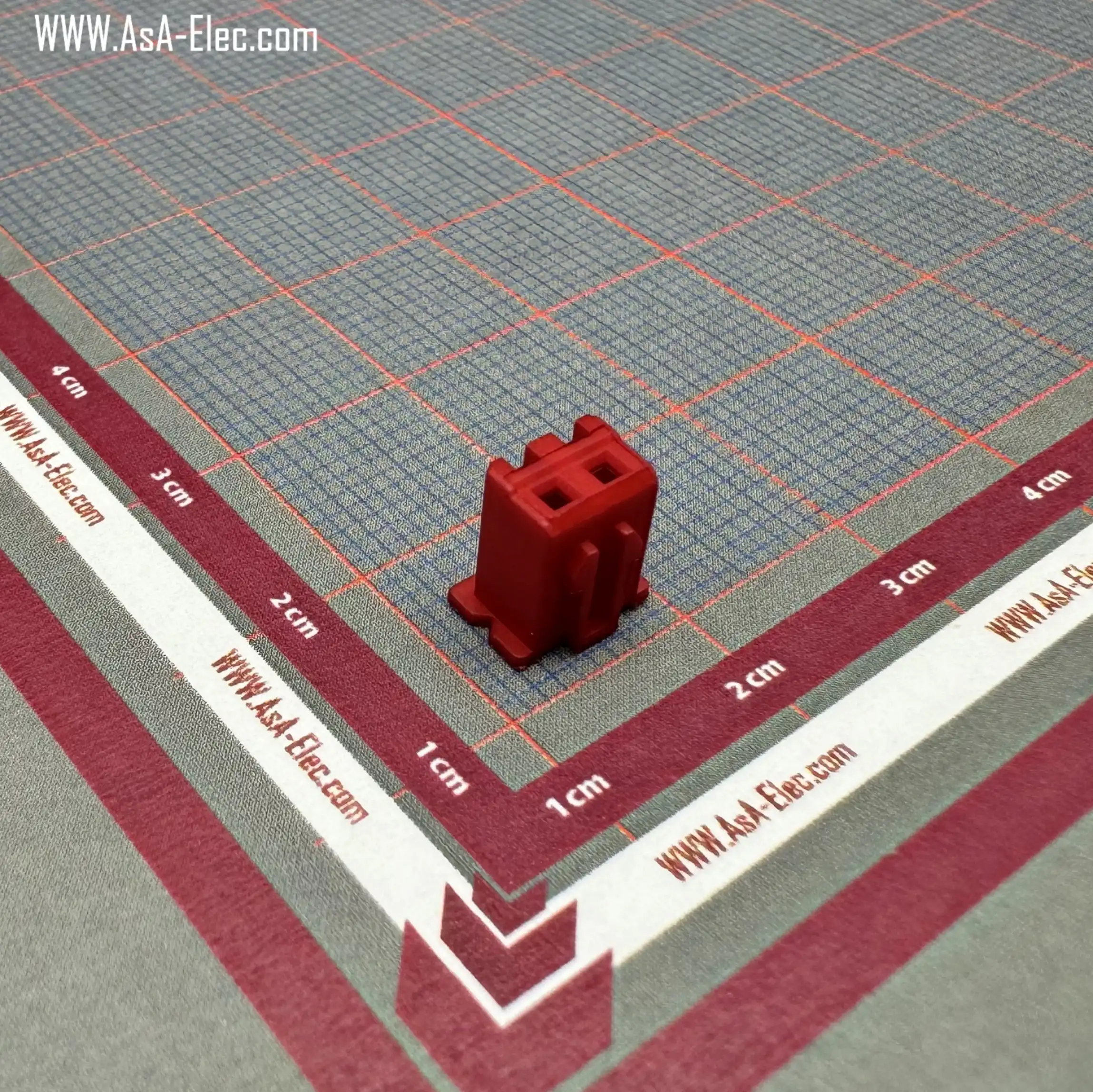

سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی قرمز XH	XH-2Y 2.5mm RED	2	360
سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی سبز XH	XH-2Y 2.5mm GREEN	2	360
سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی آبی XH	XH-2Y 2.5mm BLUE	2	360
سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف زرد XH	XH-2A 2.5mm YELLOW	2	540

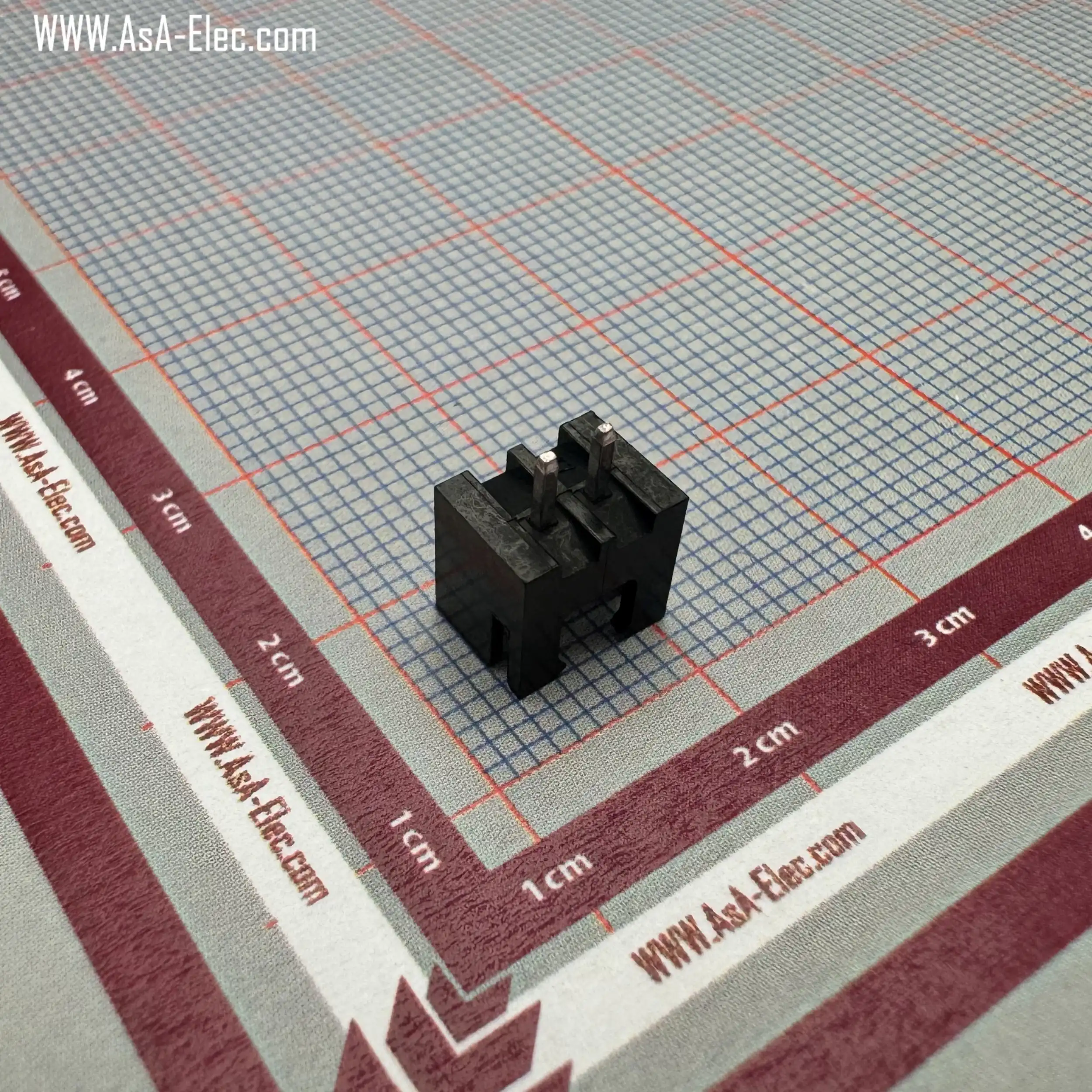

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف مشکی XH	XH-2A 2.5mm BLACK	2	540
سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف سبز XH	XH-2A 2.5mm GREEN	2	540
سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف قرمز XH	XH-2A 2.5mm RED	2	540

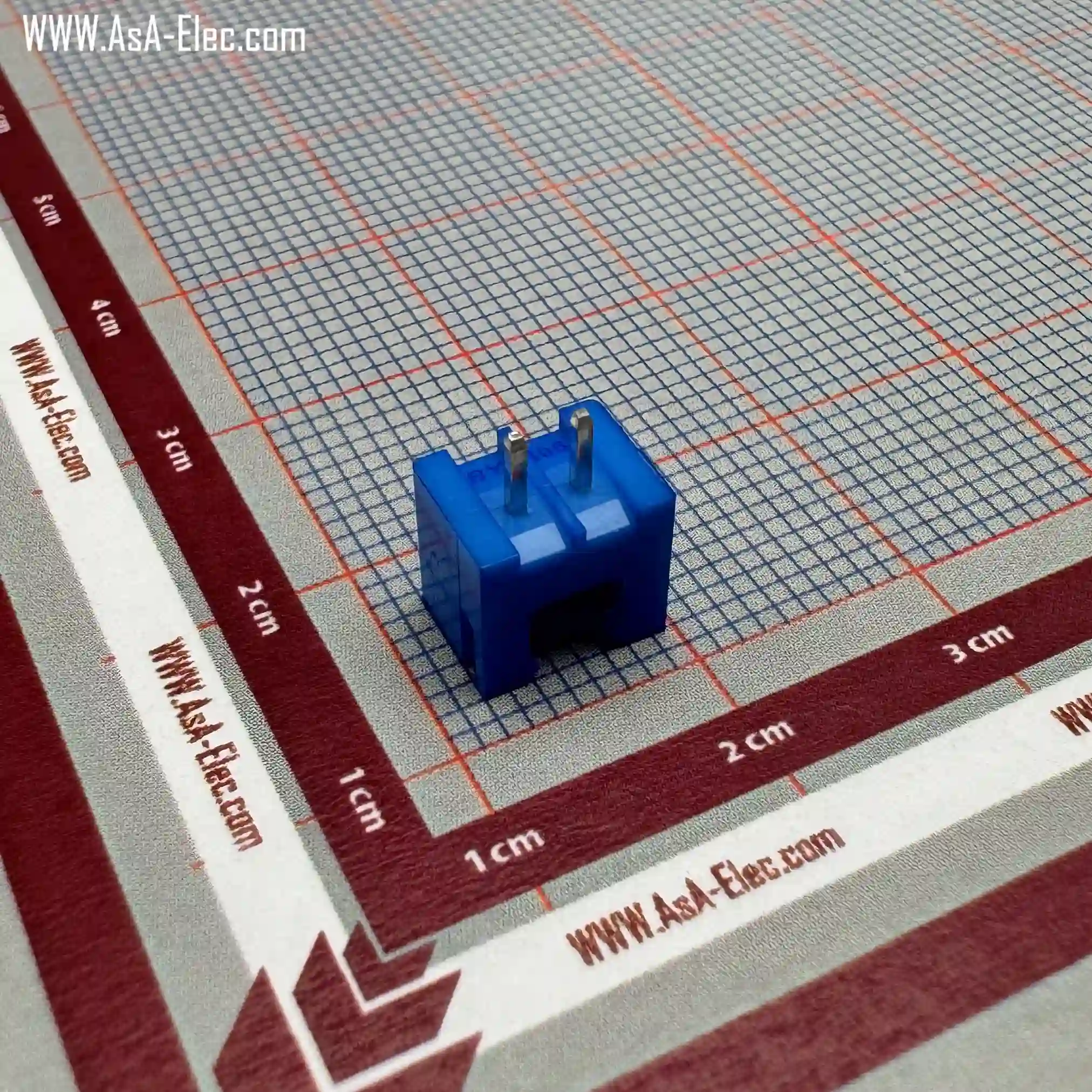

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف آبی XH	XH-2A 2.5mm BLUE	2	540
سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی سفید XH	XH-2Y 2.5mm	2	280

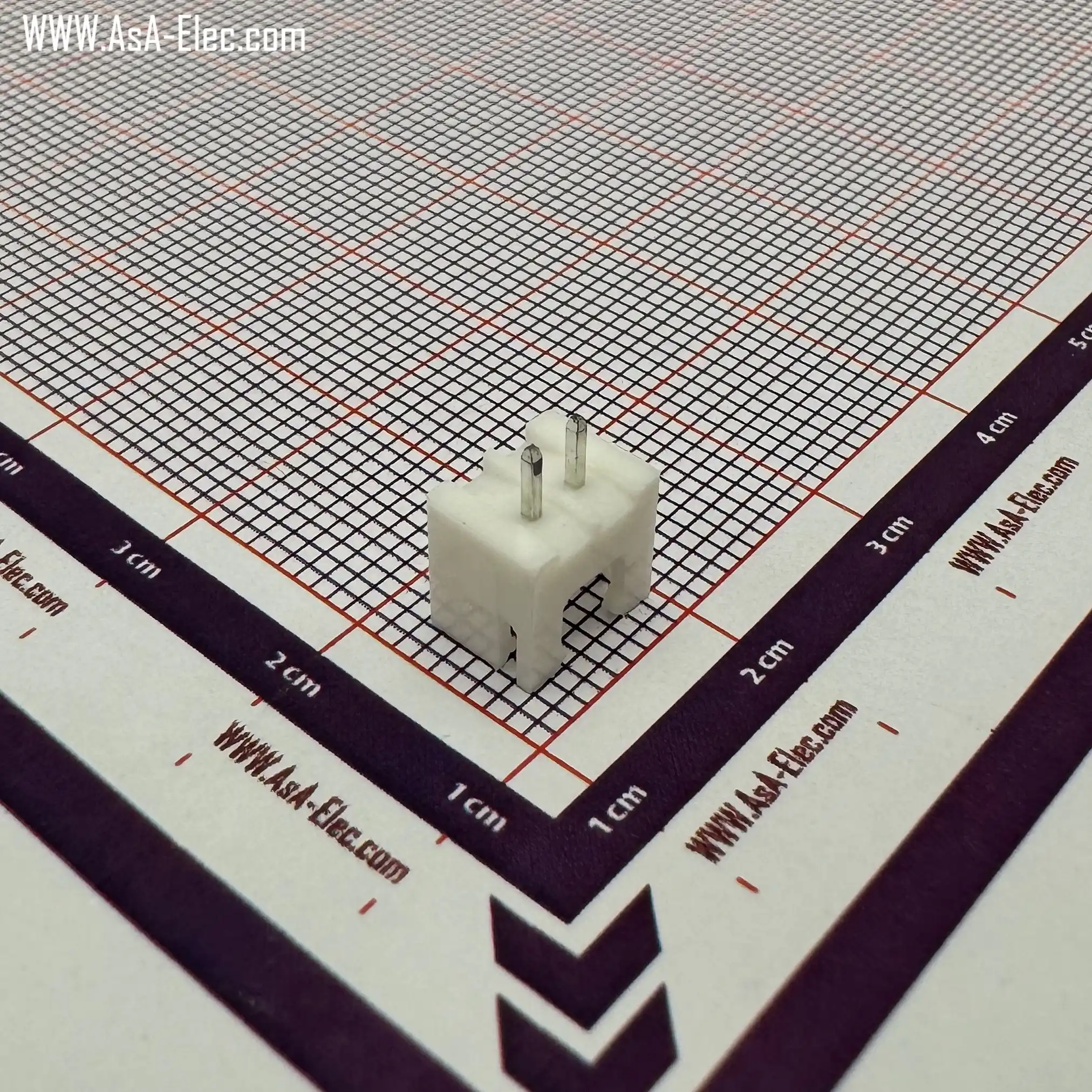

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف سفید XH	XH-2A 2.5mm	2	460

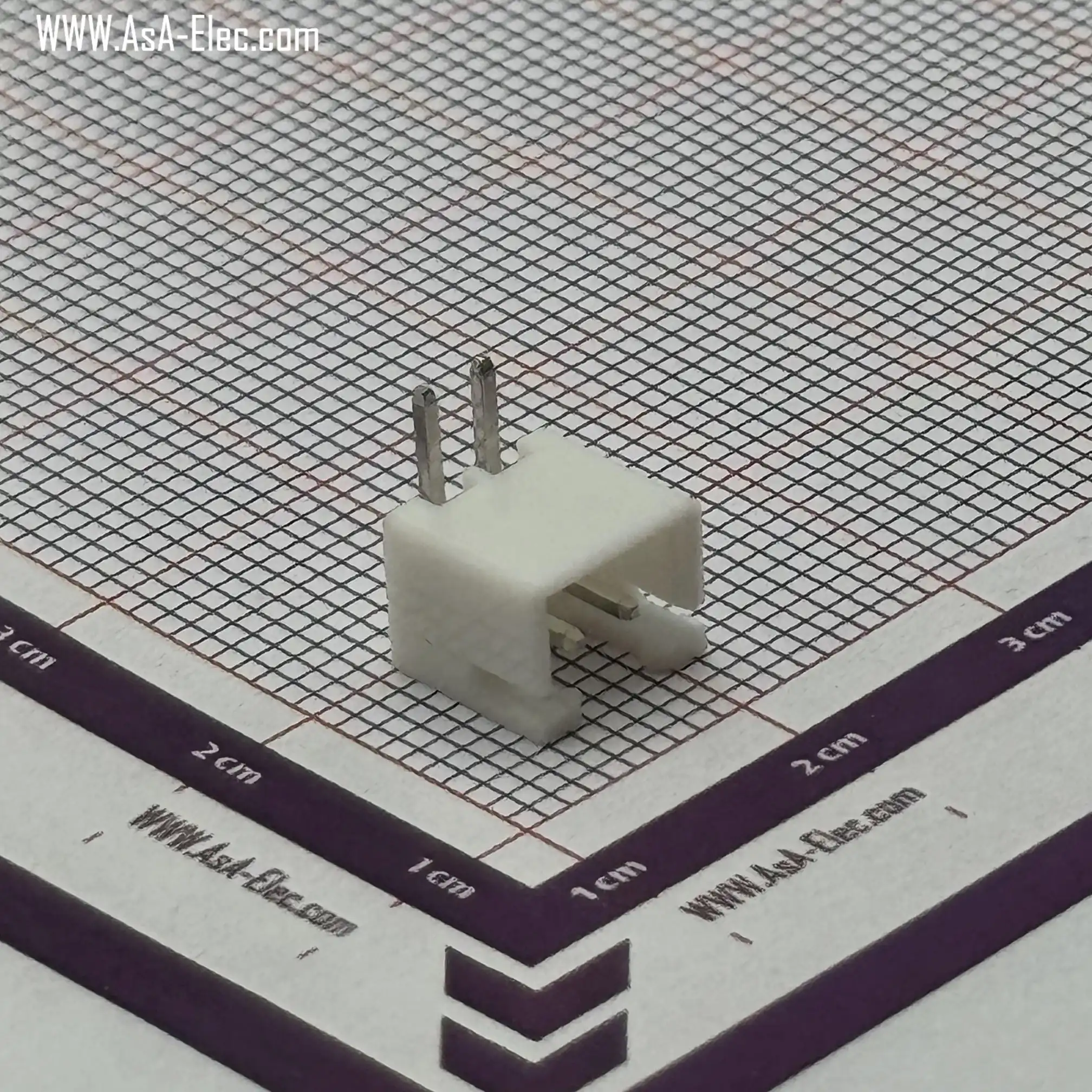

سوکت دزدگیری 2.5 میلیمتر 2 پین نر رایت سفید XH	XH-2AW 2.5mm	2	560
سوکت دزدگیری 2.5 میلیمتر 2 پین نر SMD سفید XH	XH-2 SMD 2.5mm	2	3700
سوکت دزدگیری 2.5 میلیمتر 3 پین نر SMD سفید XH	XH-3 SMD 2.5mm	3	5550

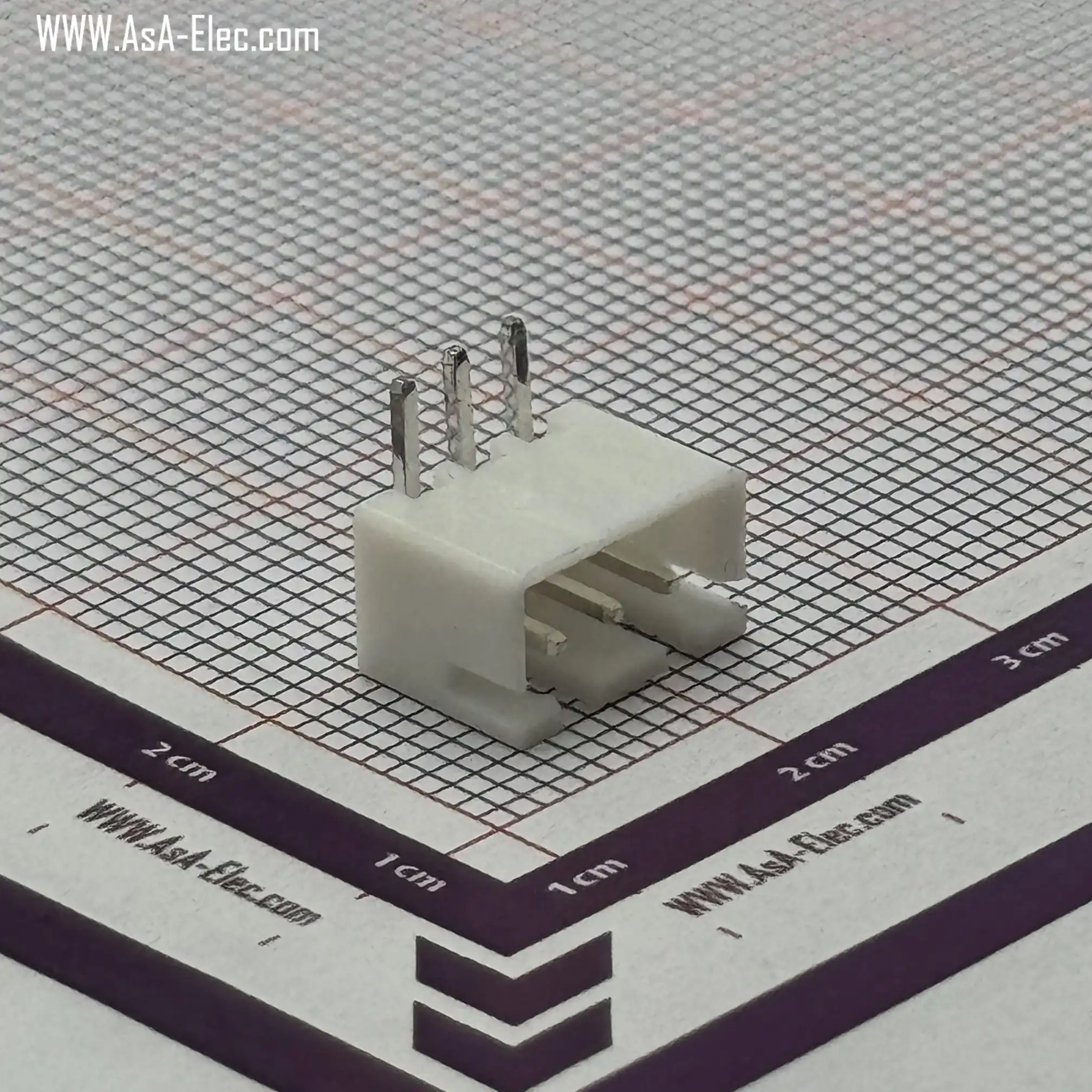

سوکت دزدگیری 2.5 میلیمتر 3 پین نر رایت سفید XH	XH-3AW 2.5mm	3	840

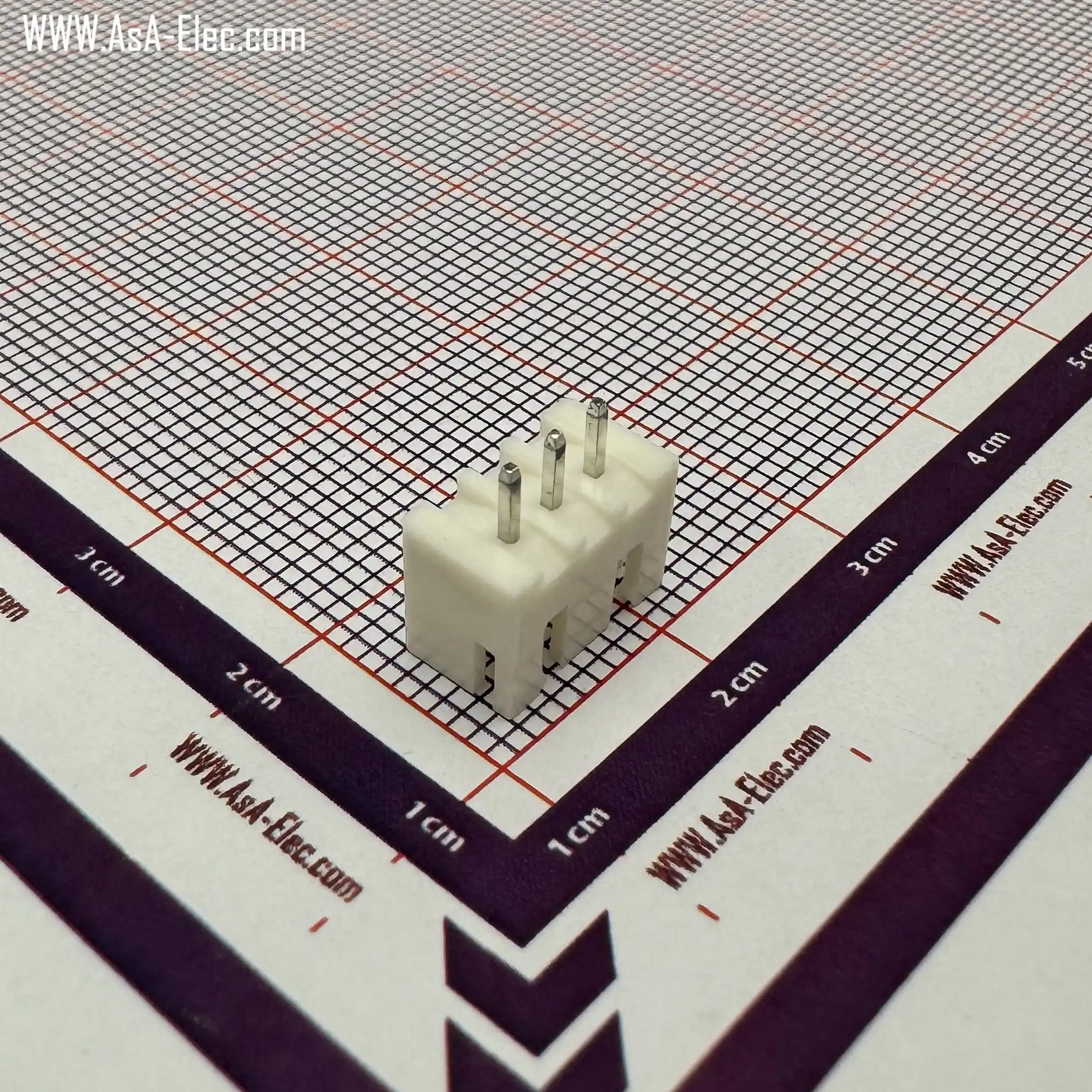

سوکت دزدگیری 2.5 میلیمتر 3 پین نر صاف سفید XH	XH-3A 2.5mm	3	690
سوکت دزدگیری 2.5 میلیمتر 3 پین مادگی سفید XH	XH-3Y 2.5mm	3	420
سوکت دزدگیری 2.5 میلیمتر 4 پین مادگی سفید XH	XH-04Y 2.5MM	4	880
سوکت دزدگیری 2.5 میلیمتر 4 پین نر صاف سفید XH	XH-4A 2.5mm	4	920

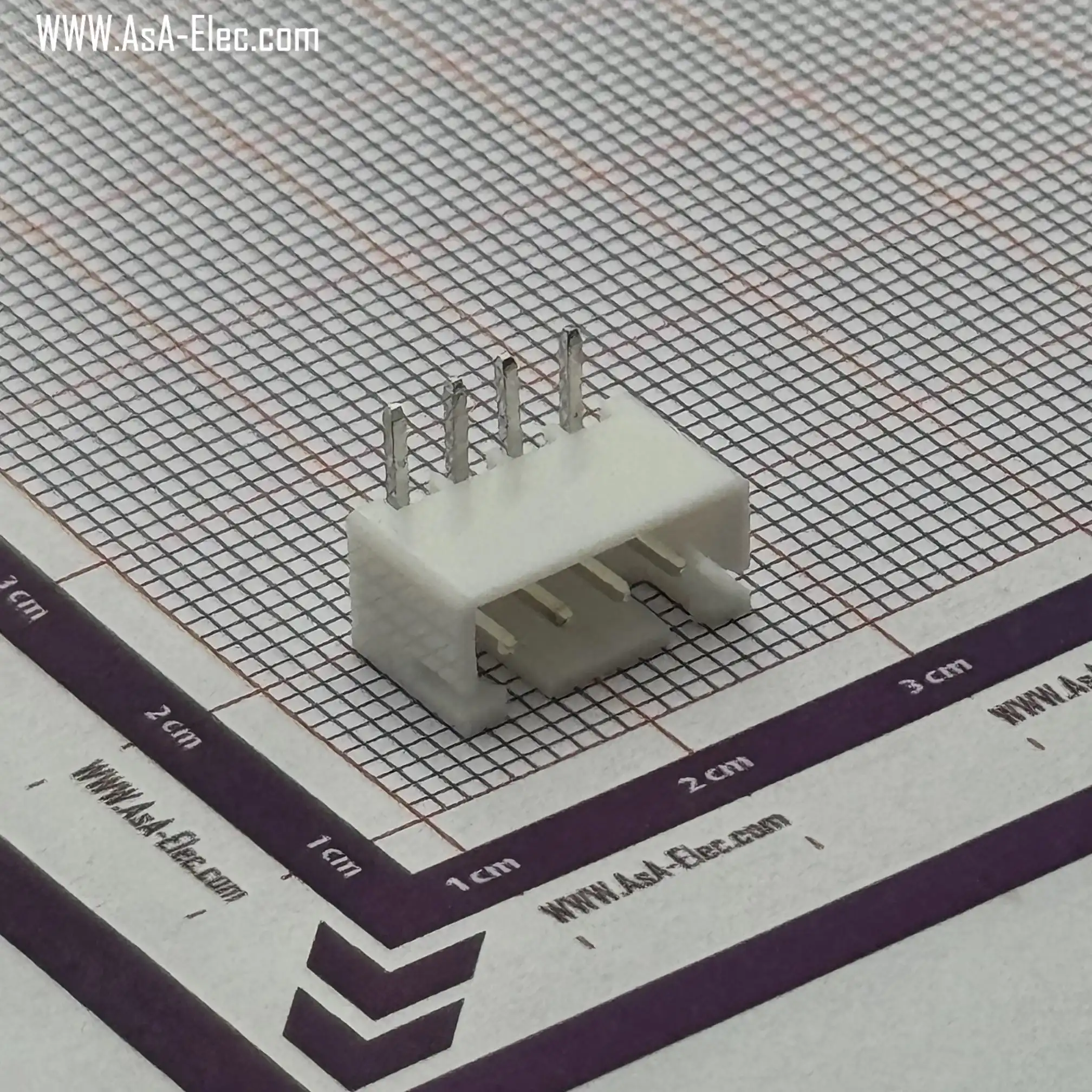

سوکت دزدگیری 2.5 میلیمتر 4 پین نر رایت سفید XH	XH-4AW 2.5mm	4	1120
سوکت دزدگیری 2.5 میلیمتر 4 پین نر SMD سفید XH	XH-4 SMD 2.5mm	4	7400
سوکت دزدگیری 2.5 میلیمتر 5 پین نر SMD سفید XH	XH-5 SMD 2.5mm	5	9250
سوکت دزدگیری 2.5 میلیمتر 5 پین نر رایت سفید XH	XH-5AW 2.5mm	5	1400
سوکت دزدگیری 2.5 میلیمتر 5 پین نر صاف سفید XH	XH-5A 2.5mm	5	1150
سوکت دزدگیری 2.5 میلیمتر 5 پین مادگی سفید XH	XH-5Y 2.5mm	5	700
سوکت دزدگیری 2.5 میلیمتر 6 پین مادگی سفید XH	XH-6Y 2.5mm	6	840
سوکت دزدگیری 2.5 میلیمتر 6 پین نر صاف سفید XH	XH-6A 2.5mm	6	1380
سوکت دزدگیری 2.5 میلیمتر 6 پین نر رایت سفید XH	XH-6AW 2.5mm	6	1680
سوکت دزدگیری 2.5 میلیمتر 6 پین نر SMD سفید XH	XH-6 SMD 2.5mm	6	11100
سوکت دزدگیری 2.5 میلیمتر 7 پین نر رایت سفید XH	XH-7AW 2.5mm	7	1960
سوکت دزدگیری 2.5 میلیمتر 7 پین نر صاف سفید XH	XH-7A 2.5mm	7	1610
سوکت دزدگیری 2.5 میلیمتر 7 پین مادگی سفید XH	XH-7Y 2.5mm	7	980
سوکت دزدگیری 2.5 میلیمتر 8 پین مادگی سفید XH	XH-8Y 2.5mm	8	1120
سوکت دزدگیری 2.5 میلیمتر 8 پین نر صاف سفید XH	XH-8A 2.5mm	8	1840
سوکت دزدگیری 2.5 میلیمتر 8 پین نر رایت سفید XH	XH-8AW 2.5mm	8	2240
سوکت دزدگیری 2.5 میلیمتر 9 پین نر رایت سفید XH	XH-9AW 2.5mm	9	2520
سوکت دزدگیری 2.5 میلیمتر 9 پین نر صاف سفید XH	XH-9A 2.5mm	9	2070
سوکت دزدگیری 2.5 میلیمتر 9 پین مادگی سفید XH	XH-9Y 2.5mm	9	1260
سوکت دزدگیری 2.5 میلیمتر 10 پین مادگی سفید XH	XH-10Y 2.5mm	10	1400

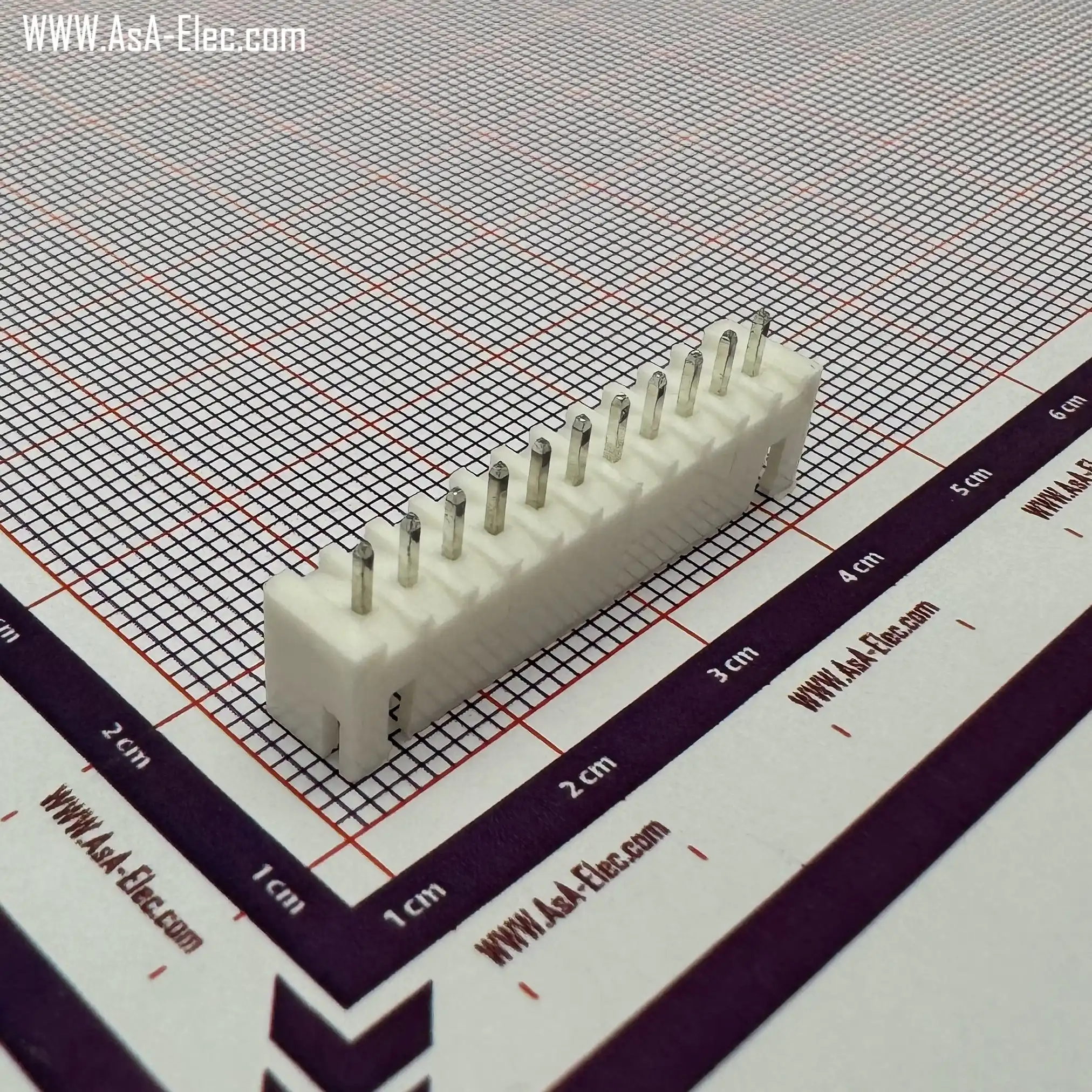

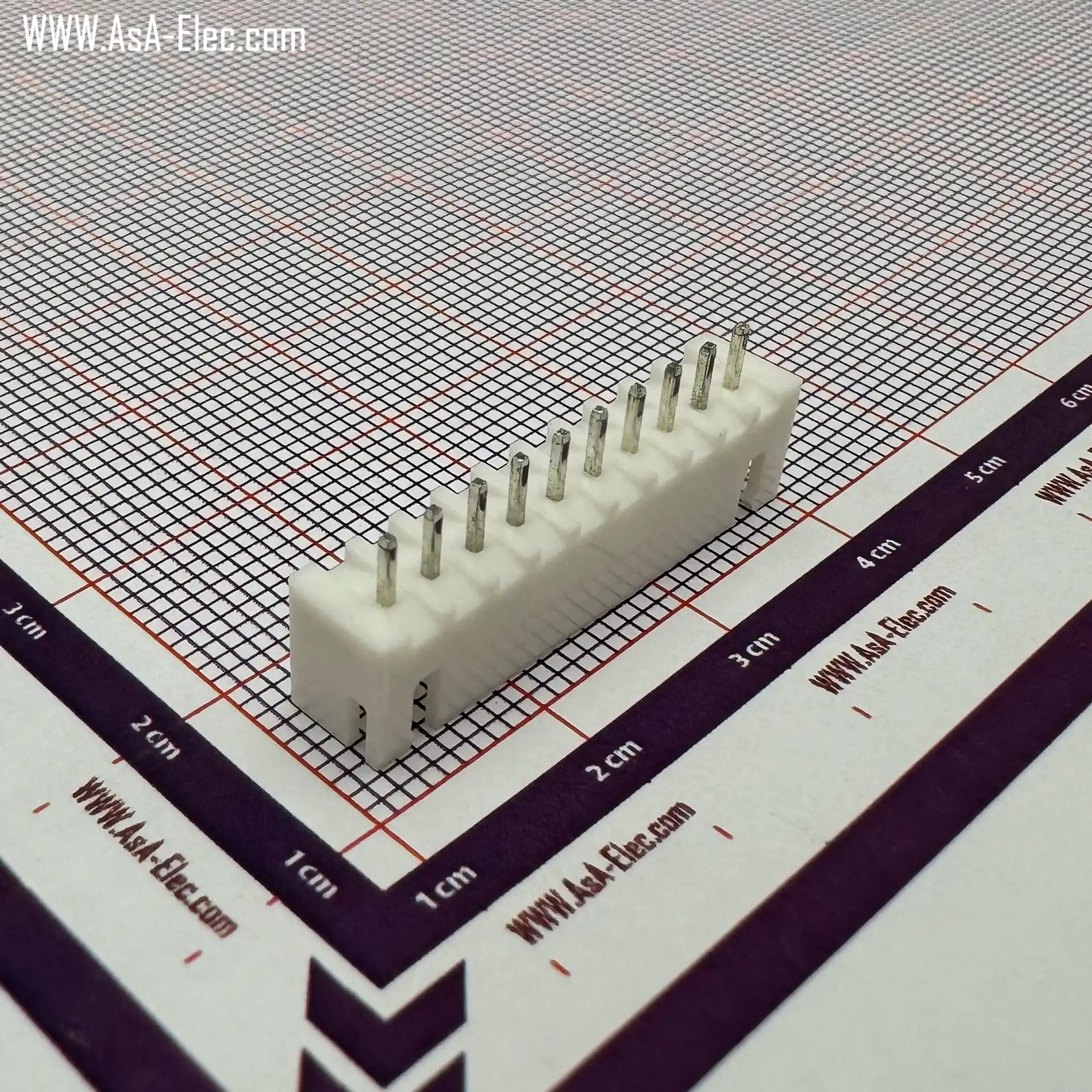

سوکت دزدگیری 2.5 میلیمتر 10 پین نر صاف سفید XH	XH-10A 2.5mm	10	2300
سوکت دزدگیری 2.5 میلیمتر 10 پین نر رایت سفید XH	XH-10AW 2.5mm	10	2800
سوکت دزدگیری 2.5 میلیمتر 11 پین نر رایت سفید XH	XH-11AW 2.5mm	11	7150
سوکت دزدگیری 2.5 میلیمتر 11 پین نر صاف سفید XH	XH-11A 2.5mm	11	6050
سوکت دزدگیری 2.5 میلیمتر 11 پین مادگی سفید XH	XH-11Y 2.5mm	11	4950
سوکت دزدگیری 2.5 میلیمتر 12 پین مادگی سفید XH	XH-12Y 2.5mm	12	1680
سوکت دزدگیری 2.5 میلیمتر 12 پین نر رایت سفید XH	XH-12AW 2.5mm	12	3360

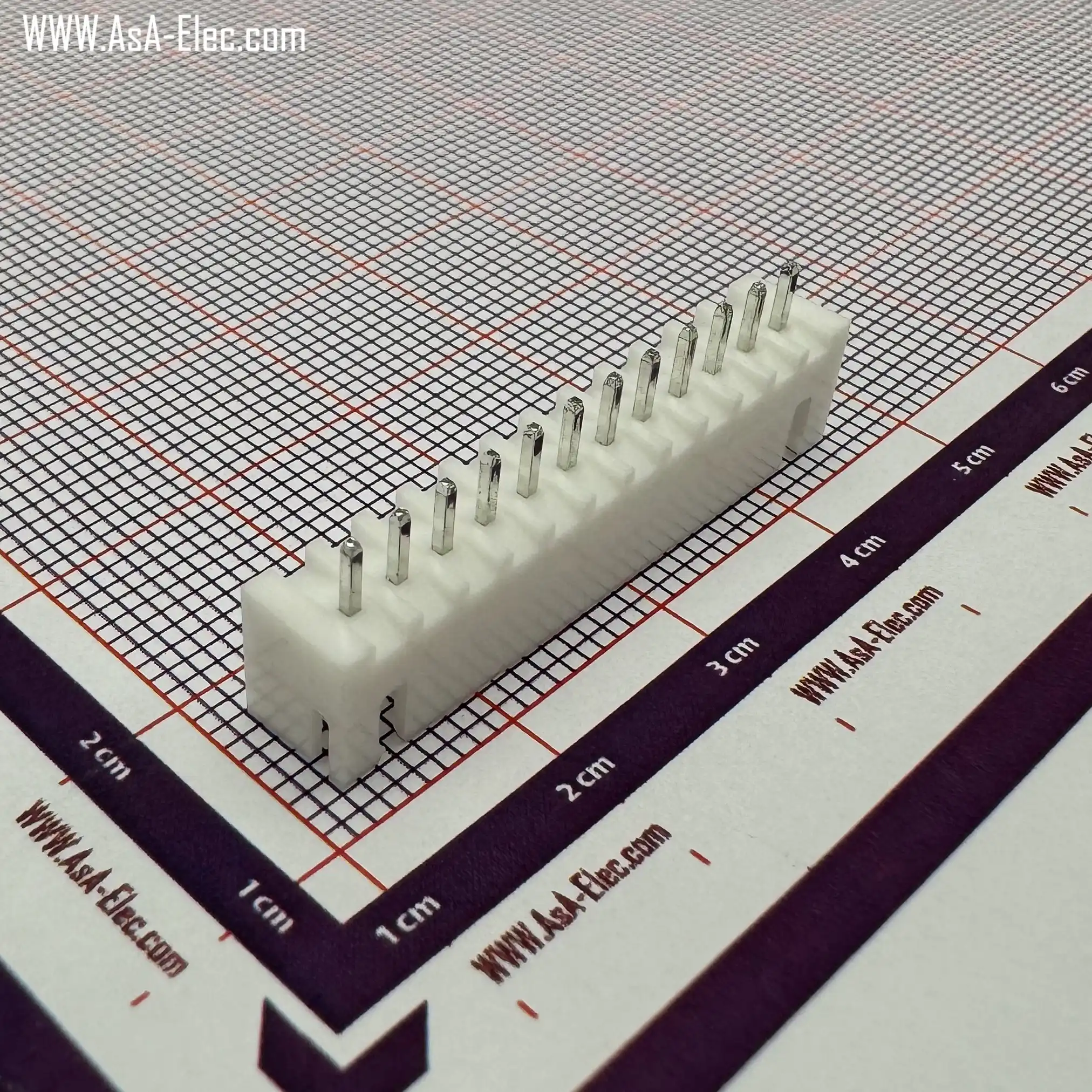

سوکت دزدگیری 2.5 میلیمتر 12 پین نر صاف سفید XH	XH-12A 2.5mm	12	2750

پین کانکتور دزدگیری 2.5 میلیمتری XH XH 2.5mm -Terminal - BY (A)

پین : 1

نقشه فنی:

550 اضافه به سبد خرید

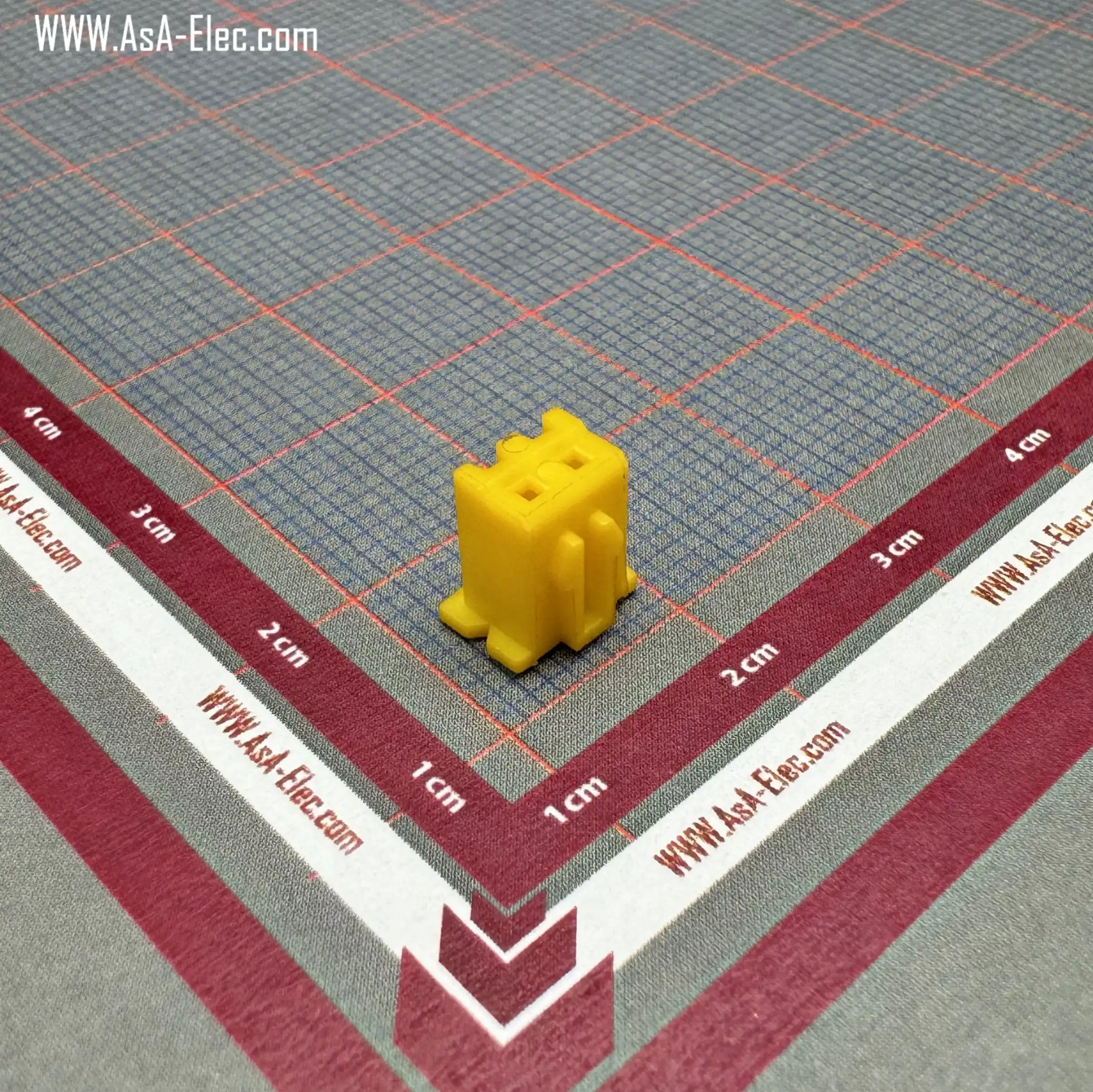

سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی زرد XH XH-2Y 2.5mm YELLOW

پین : 2

نقشه فنی:

360 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی مشکی XH XH-2Y 2.5mm BLACK

پین : 2

نقشه فنی:

360 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی قرمز XH XH-2Y 2.5mm RED

پین : 2

نقشه فنی:

360 اضافه به سبد خرید

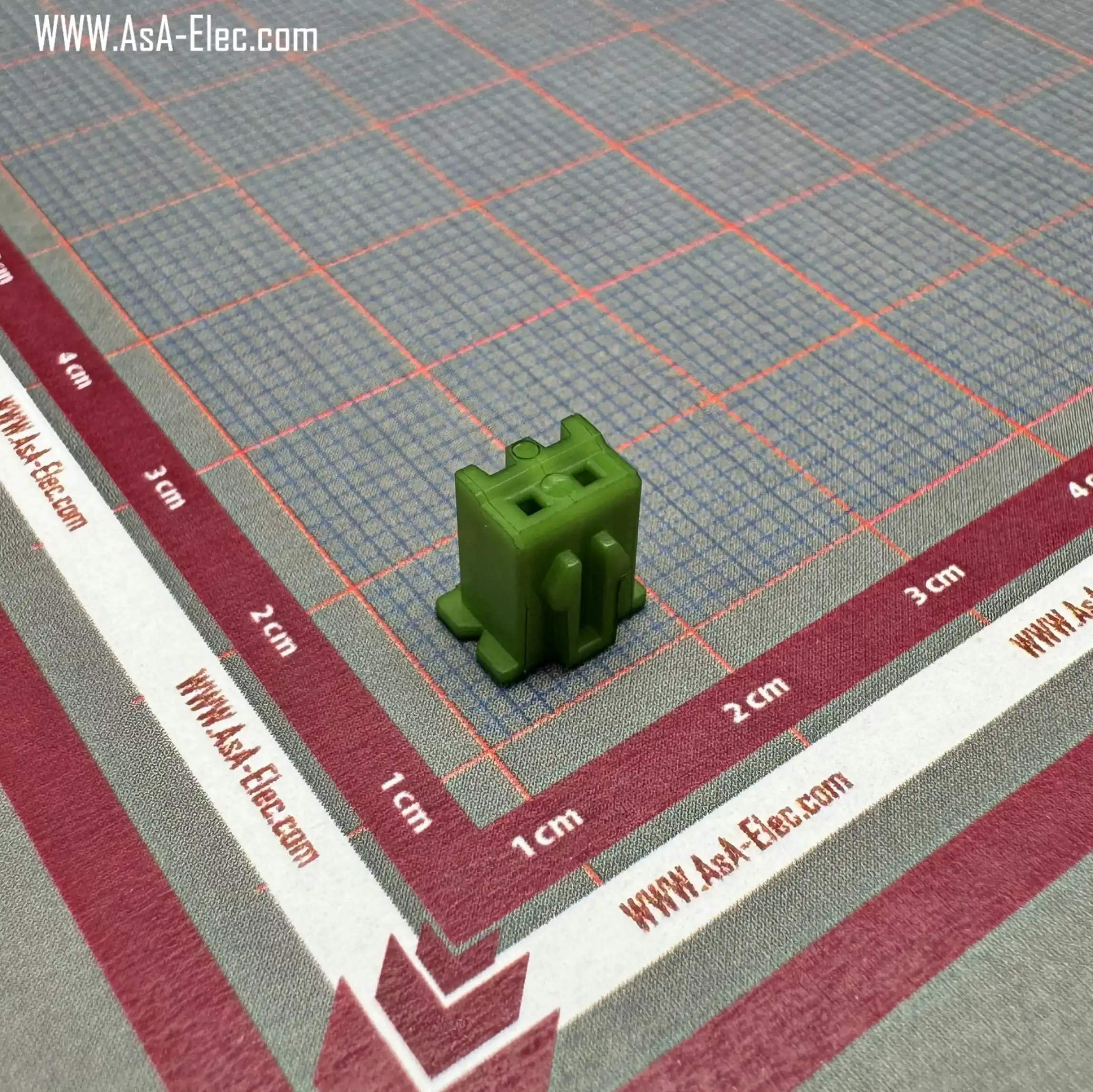

سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی سبز XH XH-2Y 2.5mm GREEN

پین : 2

نقشه فنی:

360 اضافه به سبد خرید

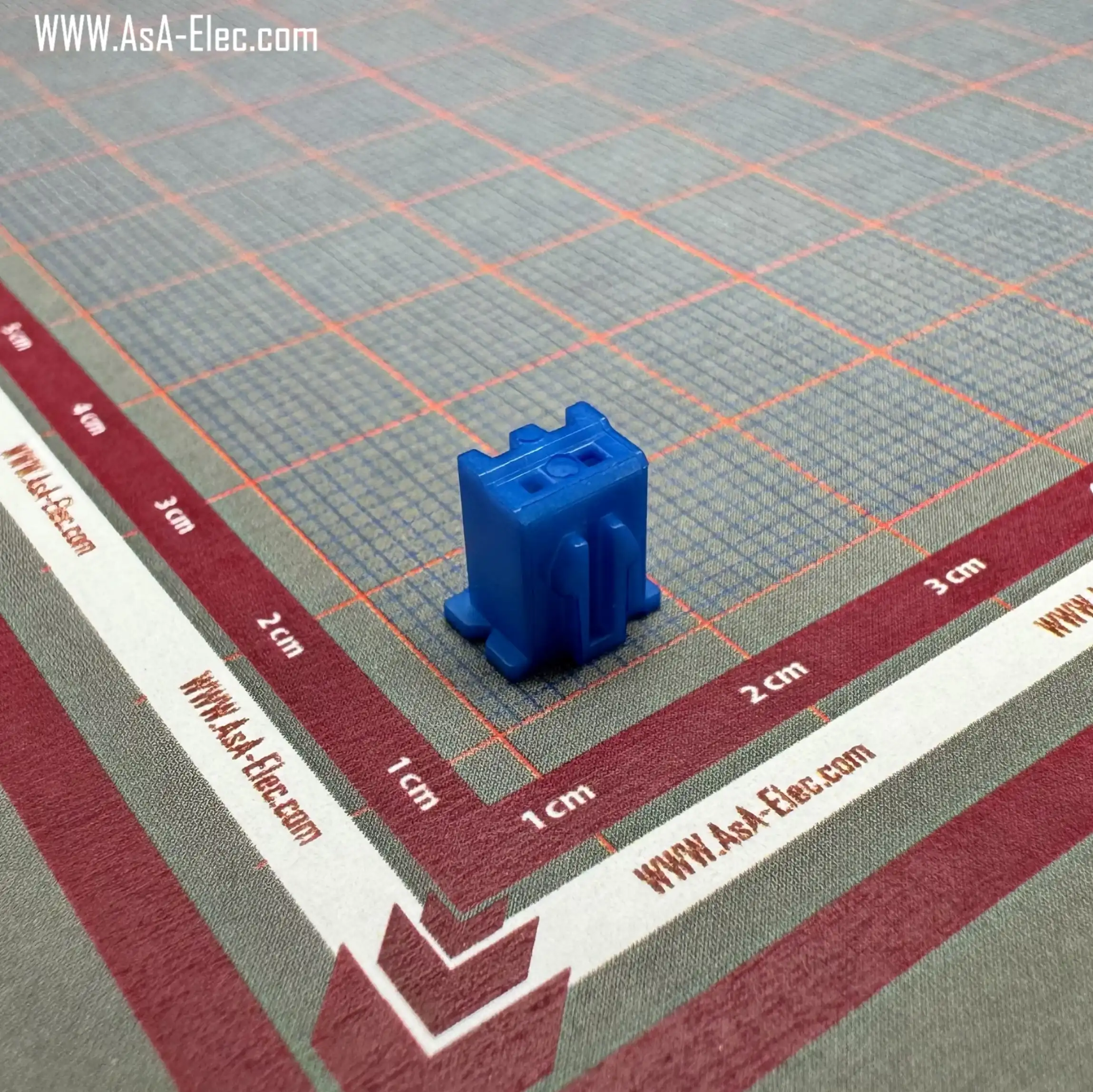

سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی آبی XH XH-2Y 2.5mm BLUE

پین : 2

نقشه فنی:

360 اضافه به سبد خرید

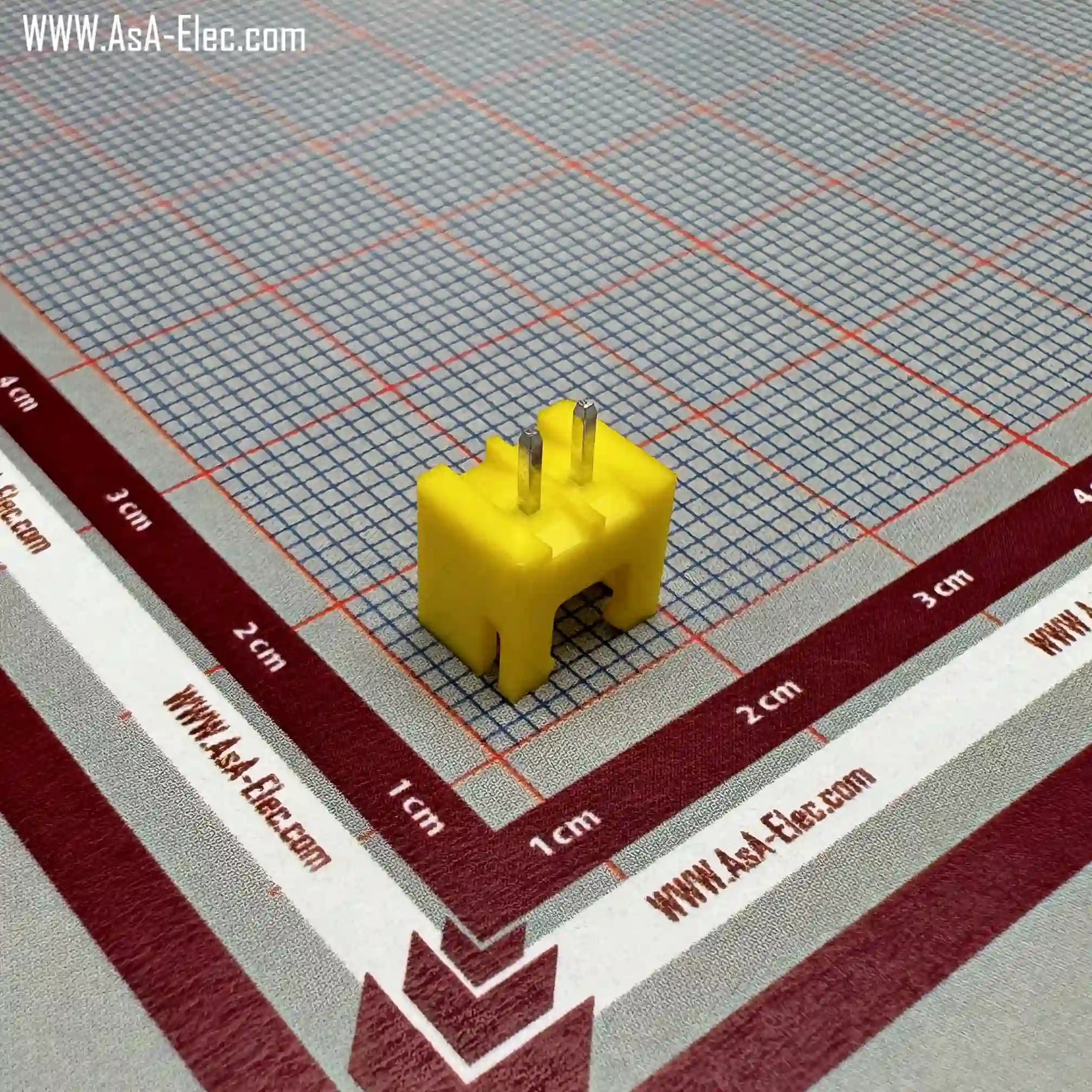

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف زرد XH XH-2A 2.5mm YELLOW

پین : 2

نقشه فنی:

540 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف مشکی XH XH-2A 2.5mm BLACK

پین : 2

نقشه فنی:

540 اضافه به سبد خرید

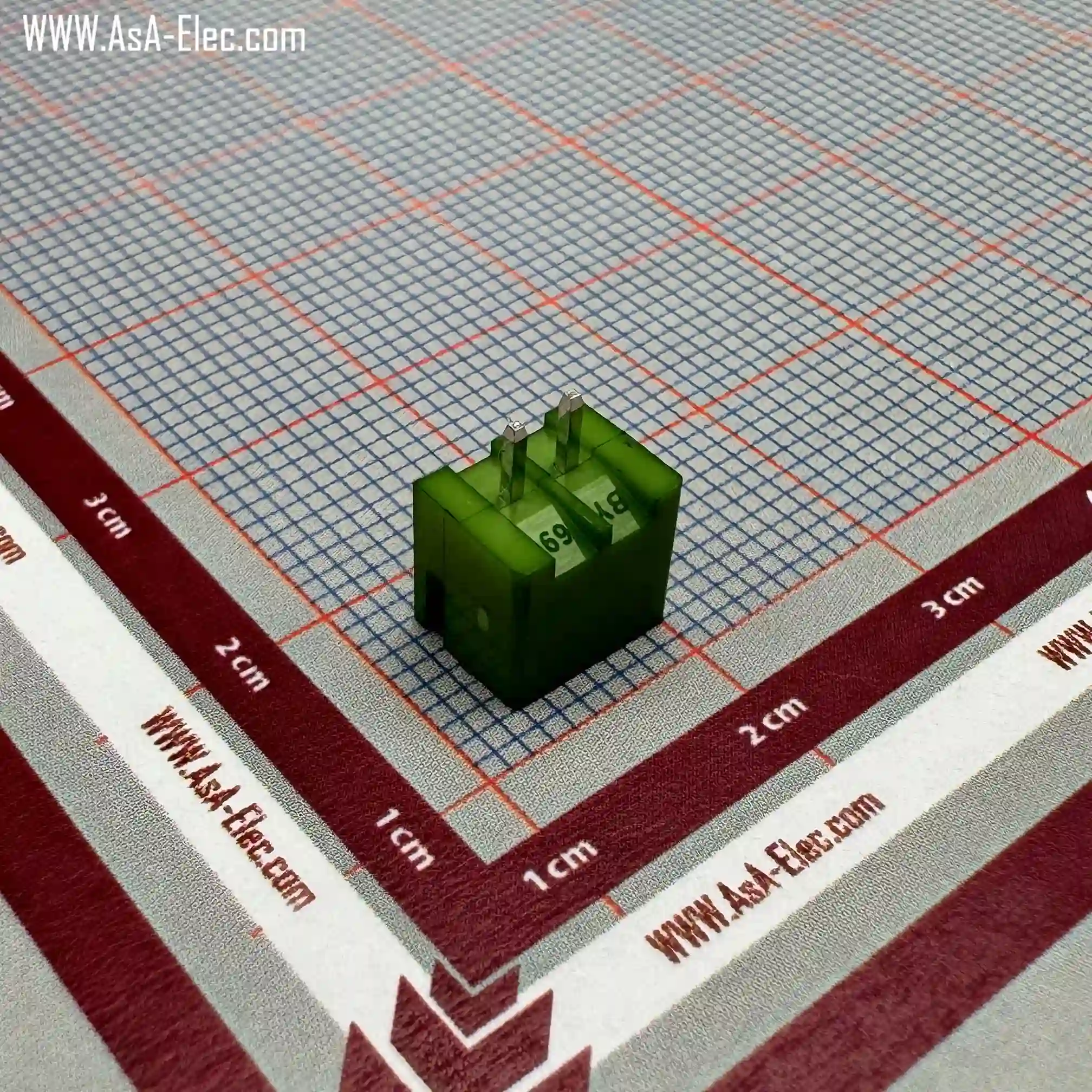

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف سبز XH XH-2A 2.5mm GREEN

پین : 2

نقشه فنی:

540 اضافه به سبد خرید

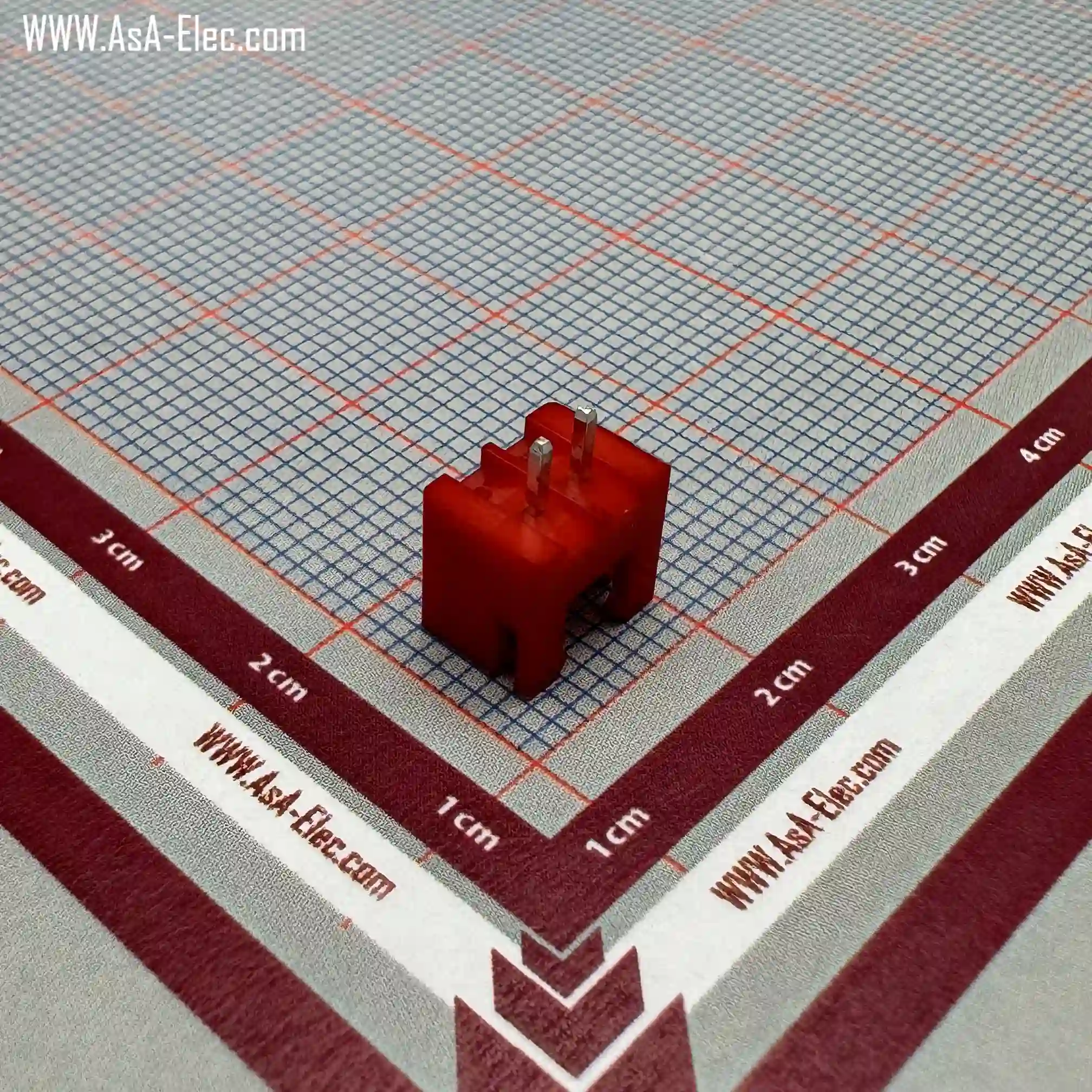

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف قرمز XH XH-2A 2.5mm RED

پین : 2

نقشه فنی:

540 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف آبی XH XH-2A 2.5mm BLUE

پین : 2

نقشه فنی:

540 اضافه به سبد خرید

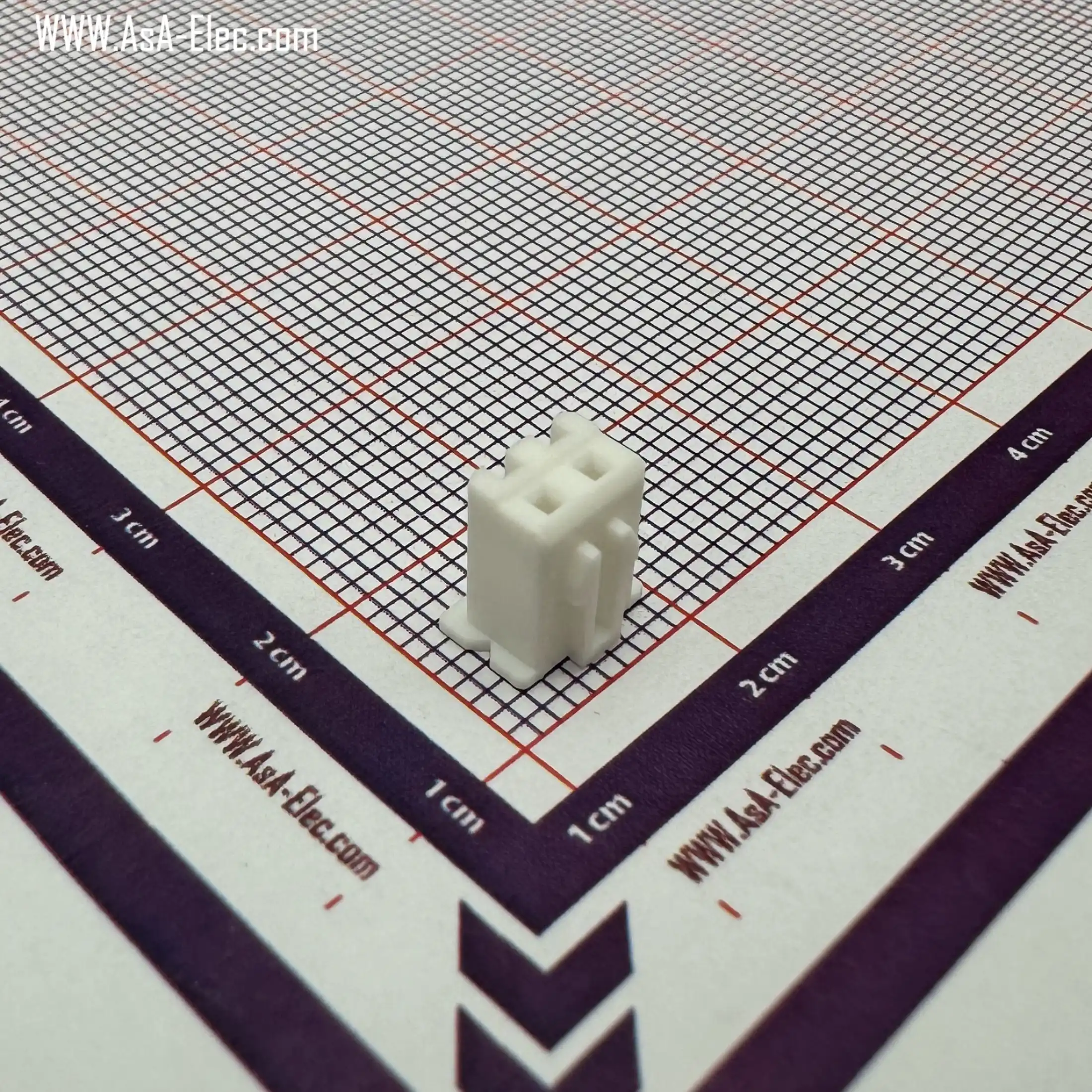

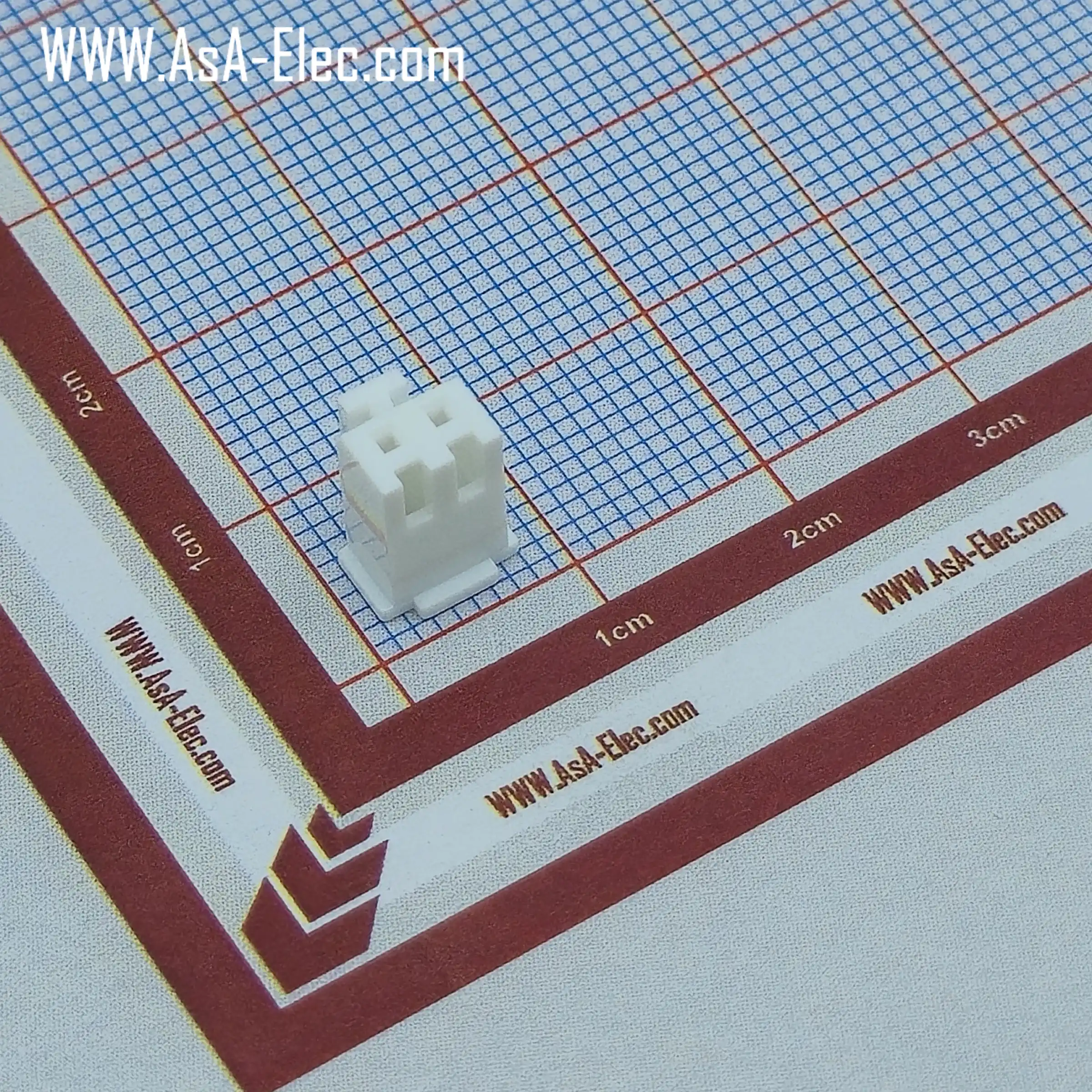

سوکت دزدگیری 2.5 میلیمتر 2 پین مادگی سفید XH XH-2Y 2.5mm

پین : 2

نقشه فنی:

280 اضافه به سبد خرید

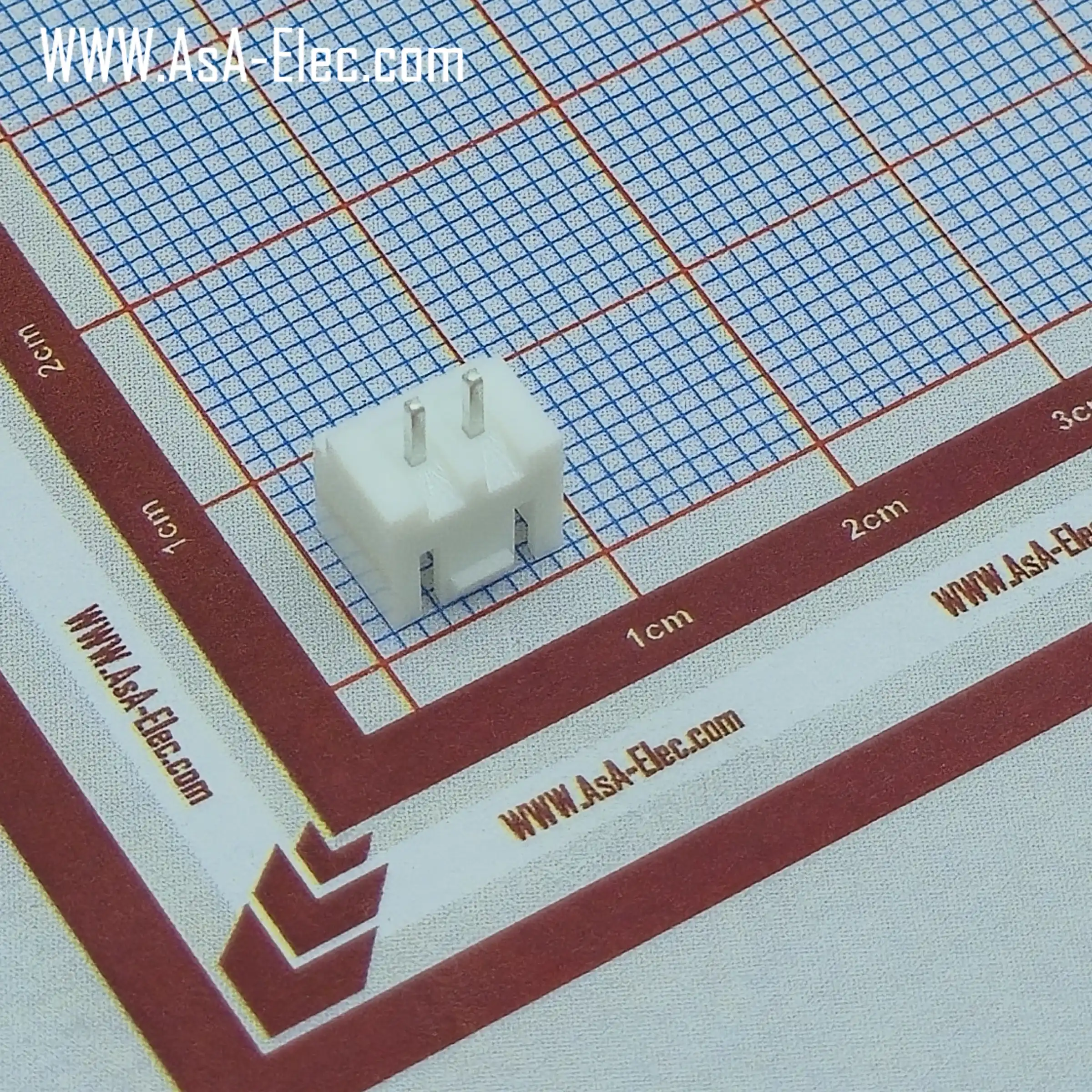

سوکت دزدگیری 2.5 میلیمتر 2 پین نر صاف سفید XH XH-2A 2.5mm

پین : 2

نقشه فنی:

460 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 2 پین نر رایت سفید XH XH-2AW 2.5mm

پین : 2

نقشه فنی:

560 اضافه به سبد خرید

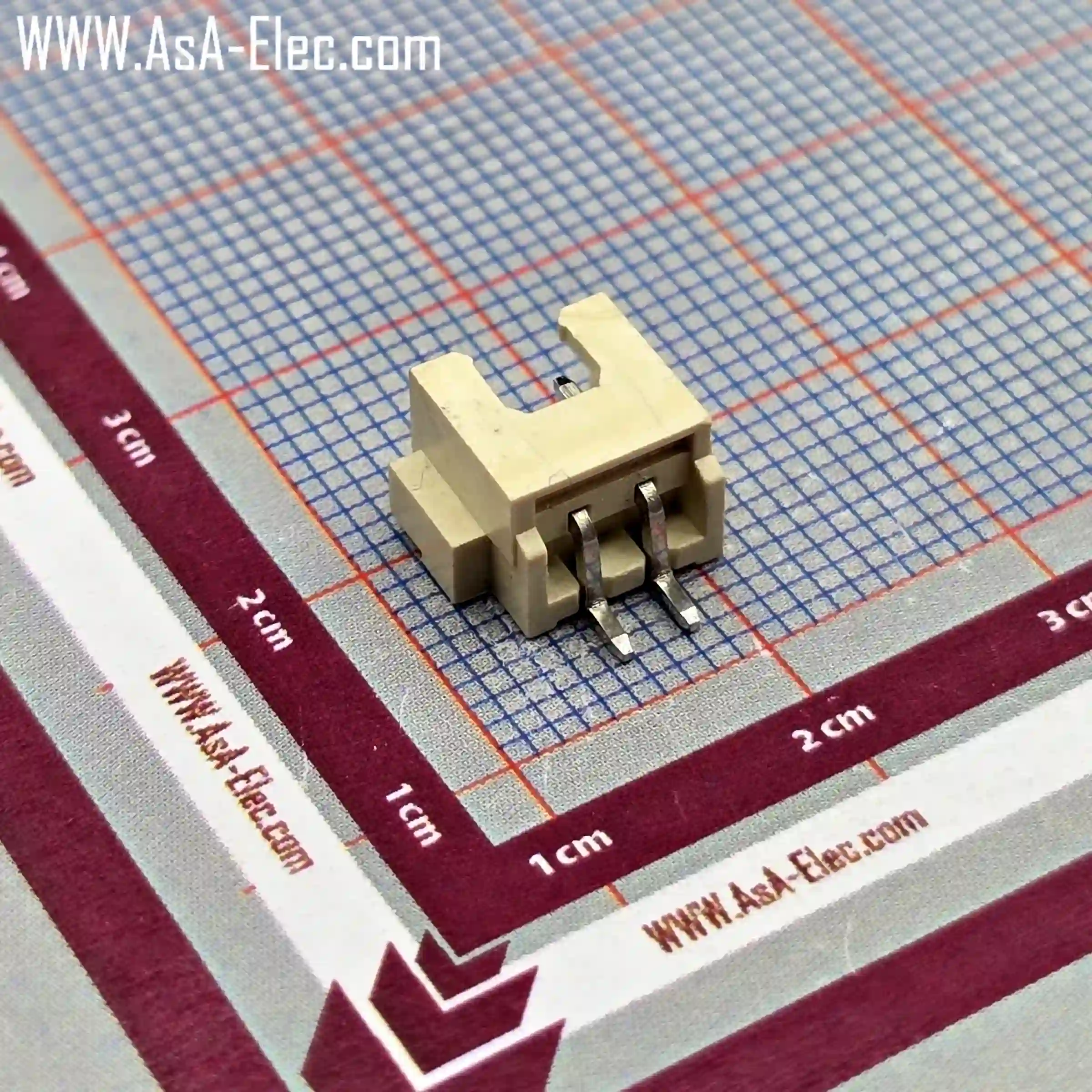

سوکت دزدگیری 2.5 میلیمتر 2 پین نر SMD سفید XH XH-2 SMD 2.5mm

پین : 2

نقشه فنی:

3700 اضافه به سبد خرید

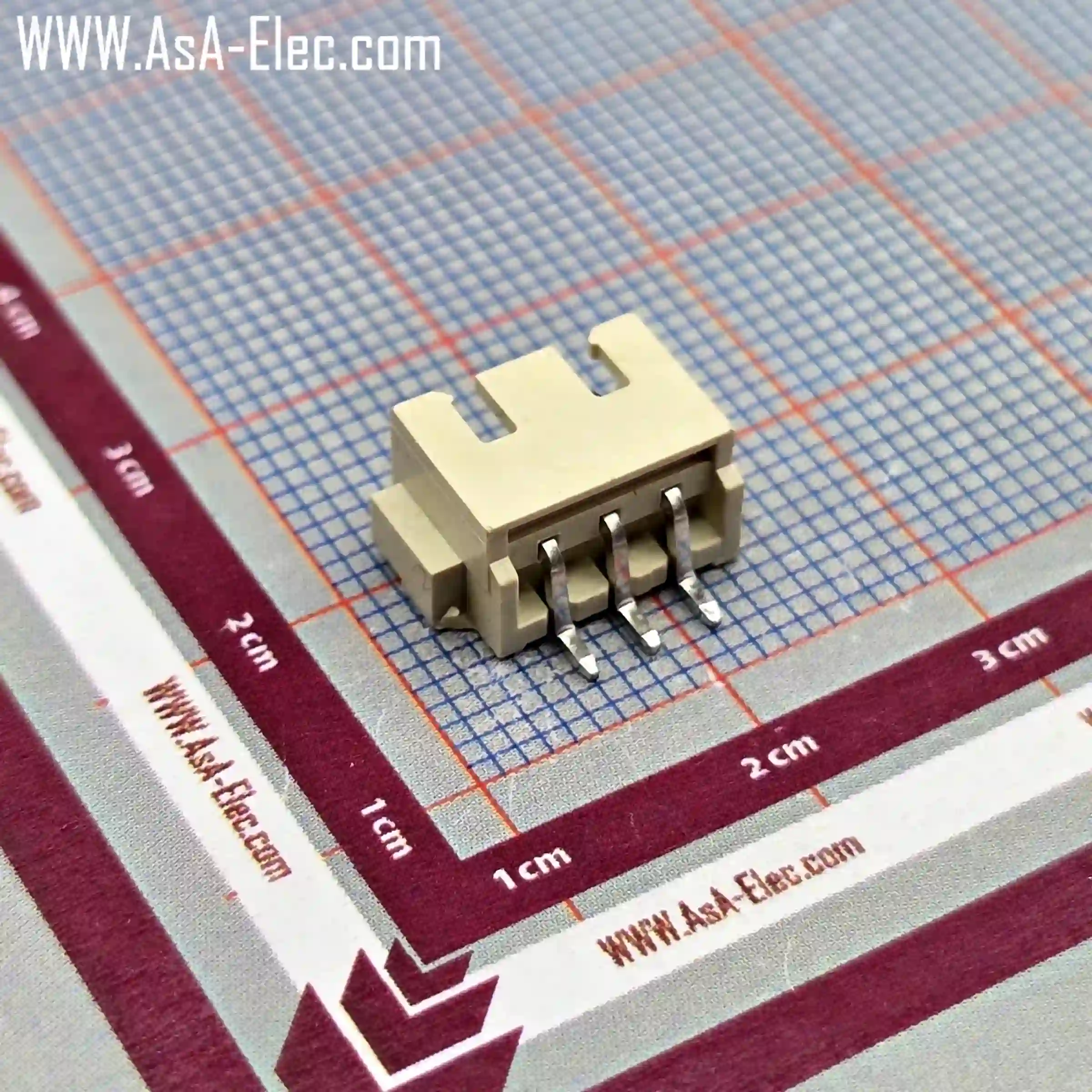

سوکت دزدگیری 2.5 میلیمتر 3 پین نر SMD سفید XH XH-3 SMD 2.5mm

پین : 3

نقشه فنی:

5550 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 3 پین نر رایت سفید XH XH-3AW 2.5mm

پین : 3

نقشه فنی:

840 اضافه به سبد خرید

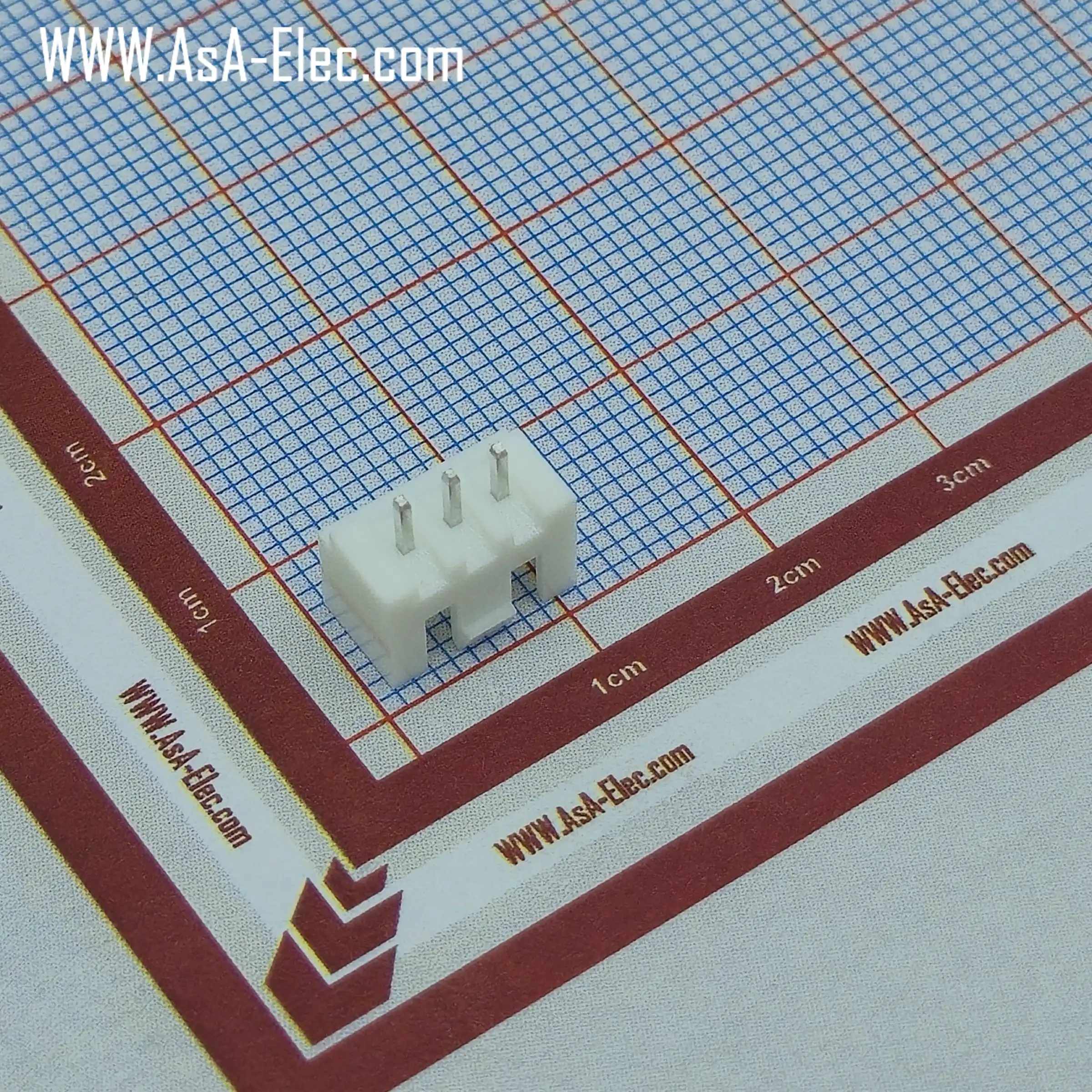

سوکت دزدگیری 2.5 میلیمتر 3 پین نر صاف سفید XH XH-3A 2.5mm

پین : 3

نقشه فنی:

690 اضافه به سبد خرید

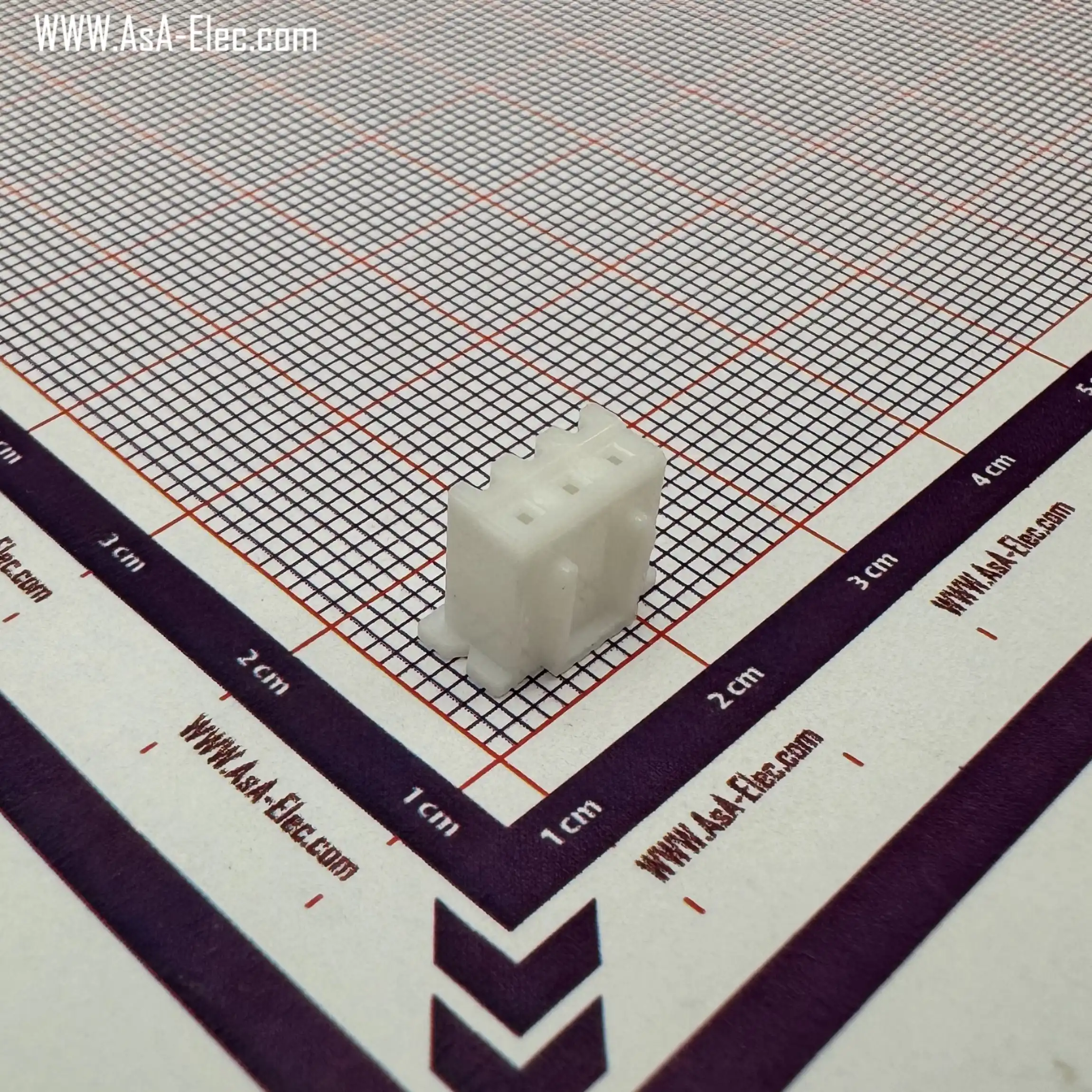

سوکت دزدگیری 2.5 میلیمتر 3 پین مادگی سفید XH XH-3Y 2.5mm

پین : 3

نقشه فنی:

420 اضافه به سبد خرید

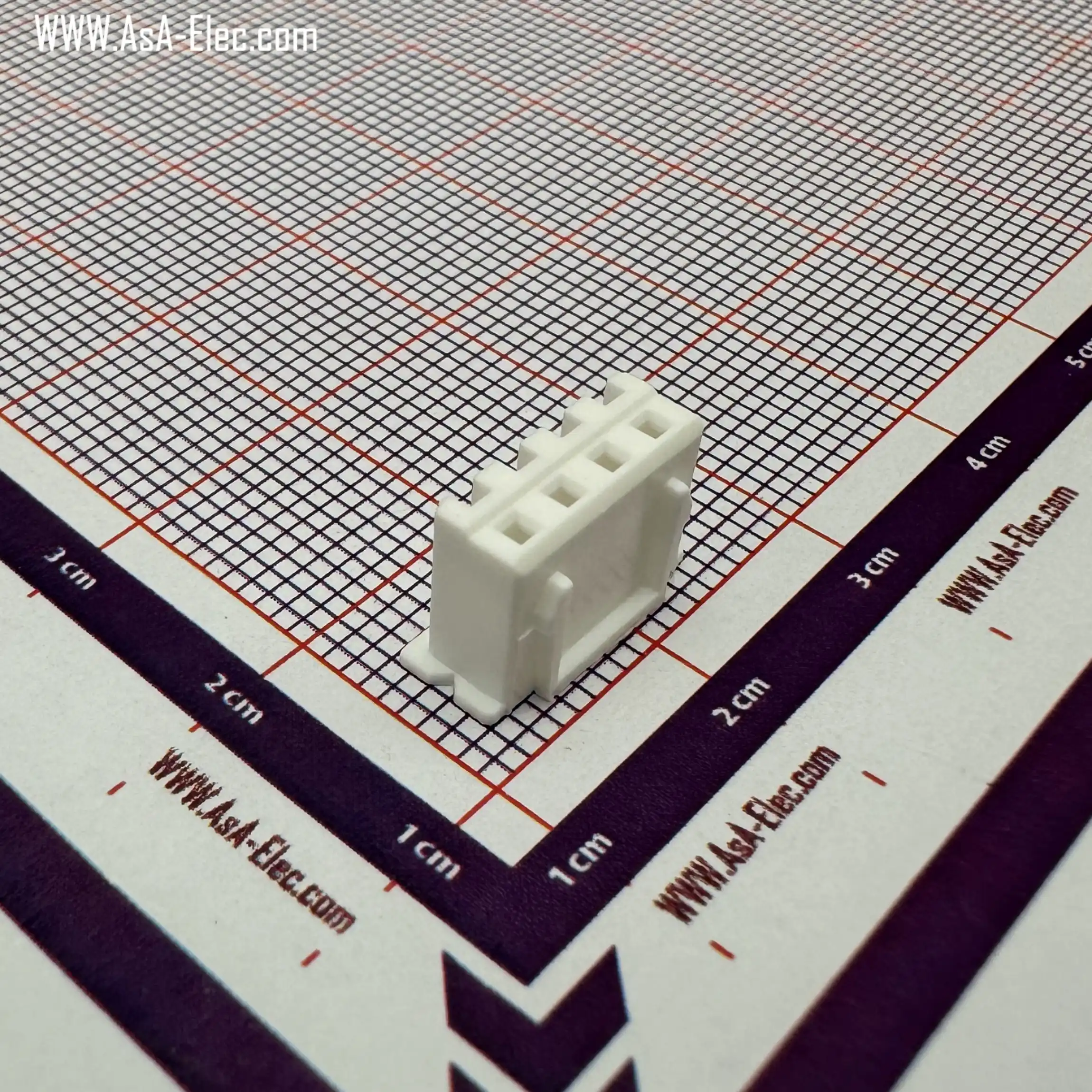

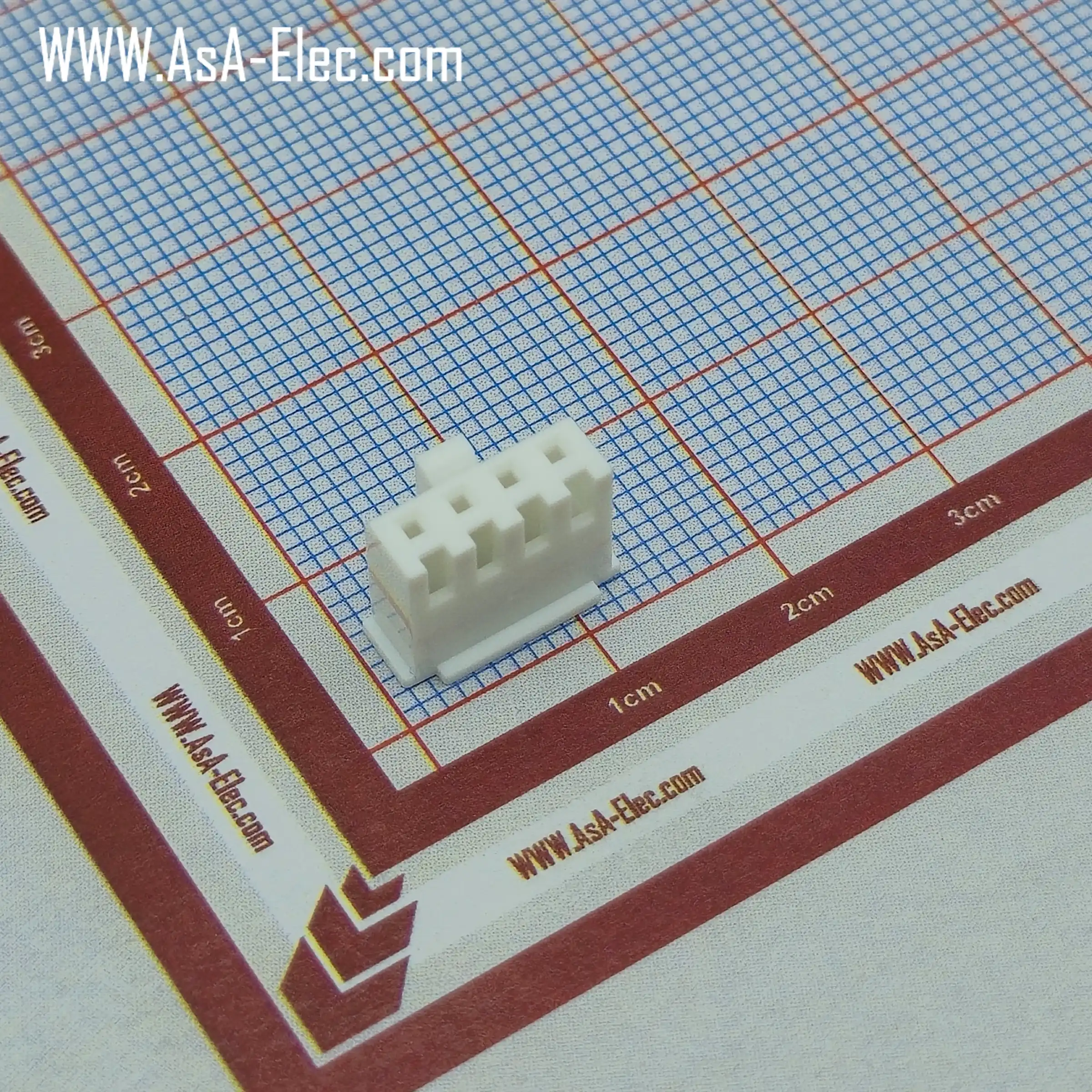

سوکت دزدگیری 2.5 میلیمتر 4 پین مادگی سفید XH XH-04Y 2.5MM

پین : 4

نقشه فنی:

880 اضافه به سبد خرید

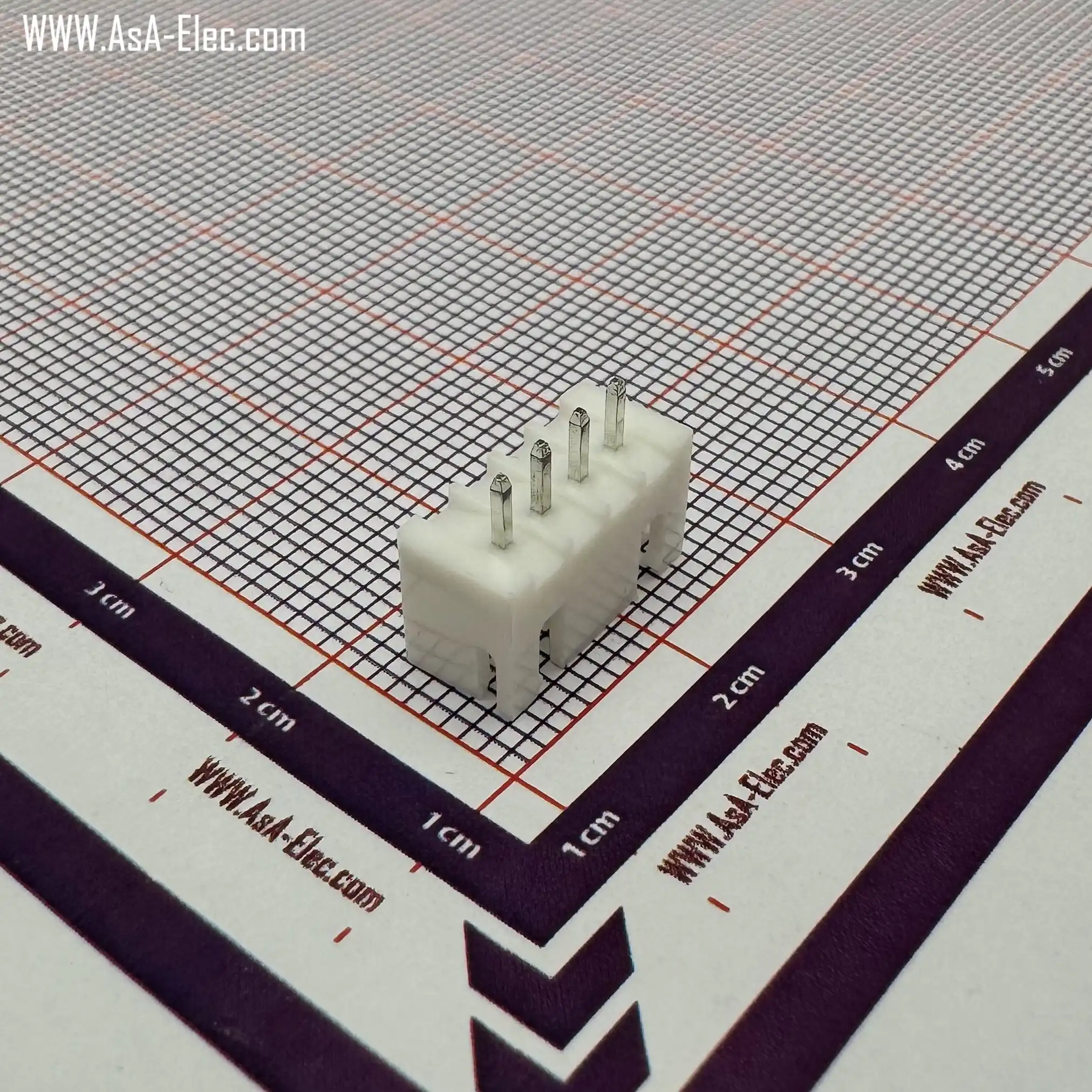

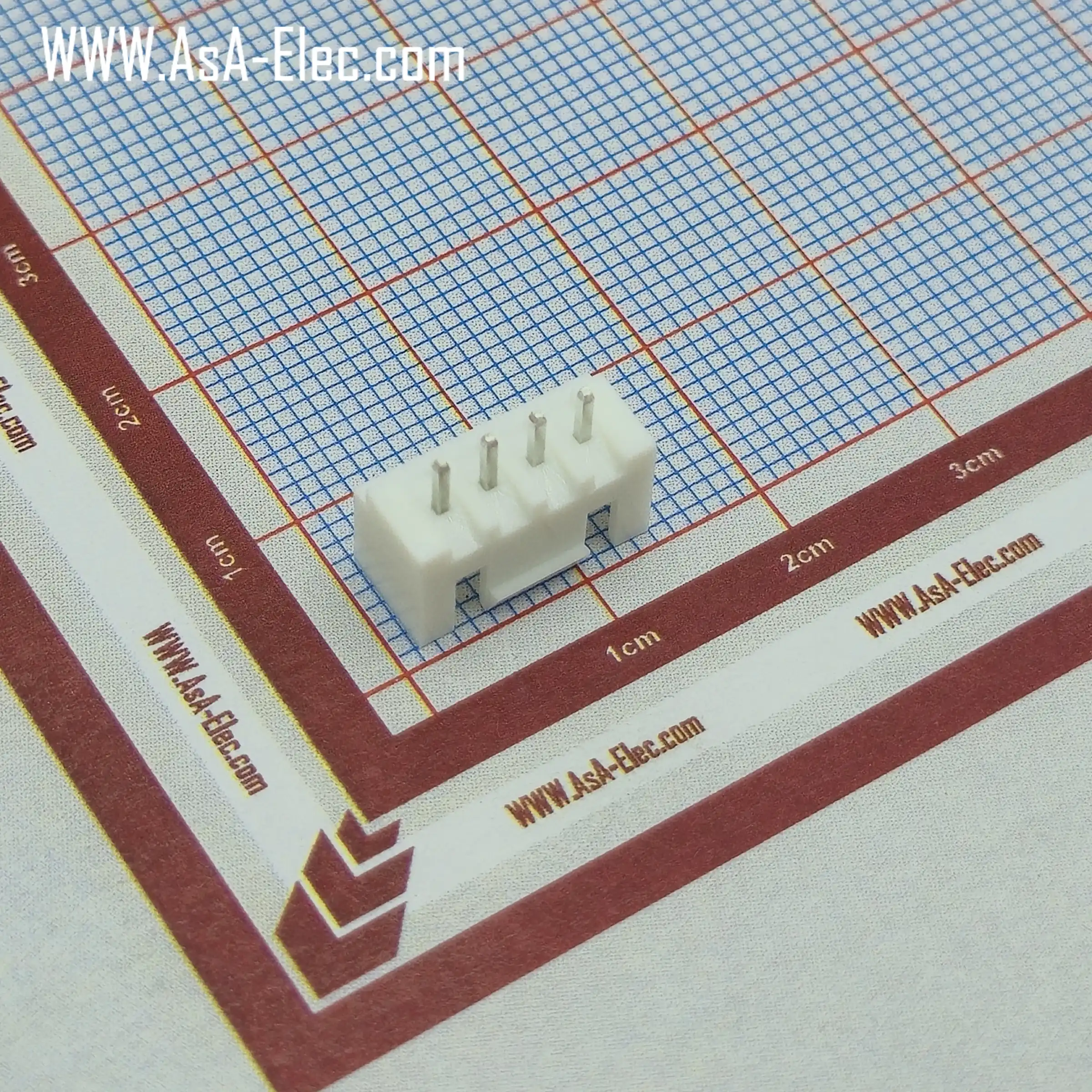

سوکت دزدگیری 2.5 میلیمتر 4 پین نر صاف سفید XH XH-4A 2.5mm

پین : 4

نقشه فنی:

920 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 4 پین نر رایت سفید XH XH-4AW 2.5mm

پین : 4

نقشه فنی:

1120 اضافه به سبد خرید

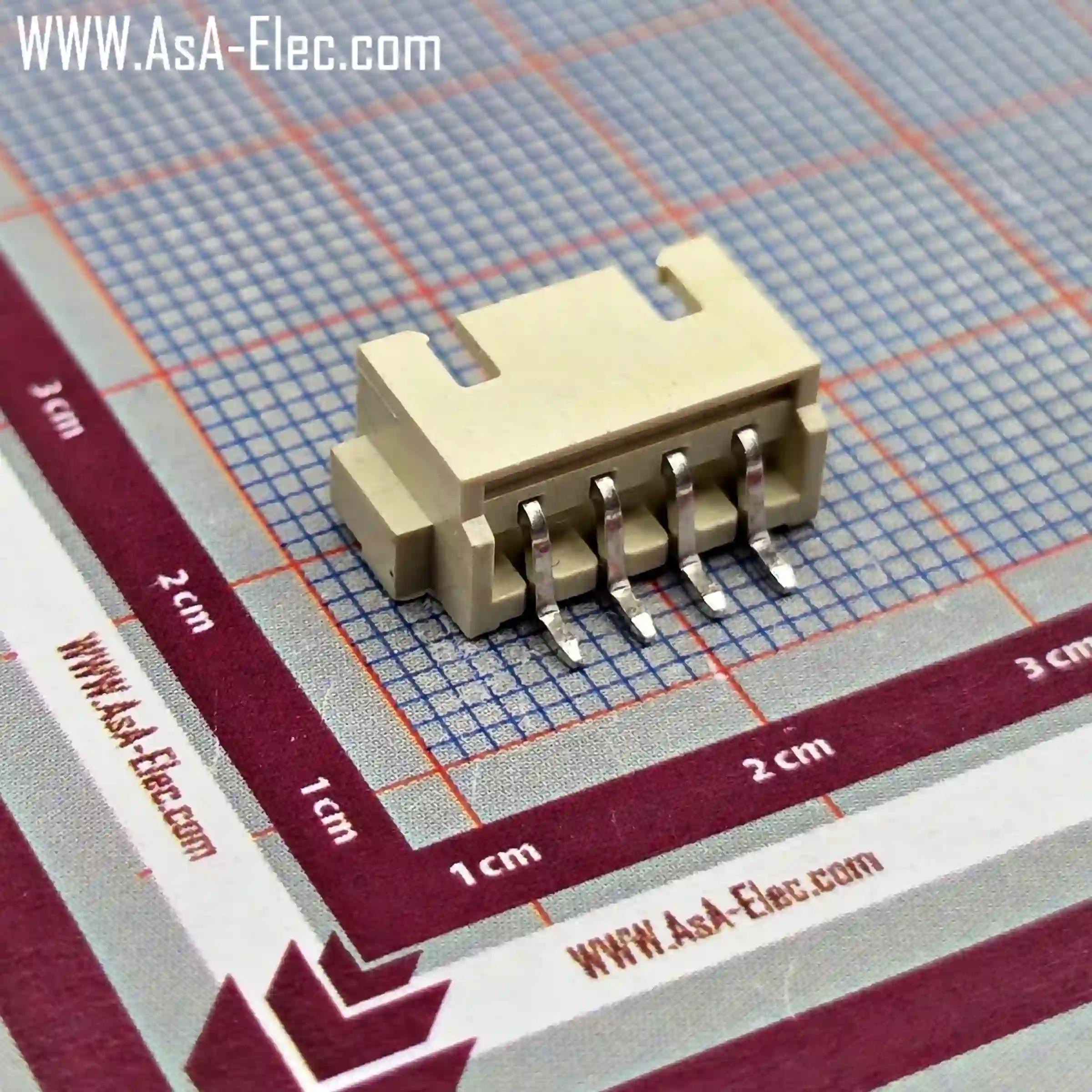

سوکت دزدگیری 2.5 میلیمتر 4 پین نر SMD سفید XH XH-4 SMD 2.5mm

پین : 4

نقشه فنی:

7400 اضافه به سبد خرید

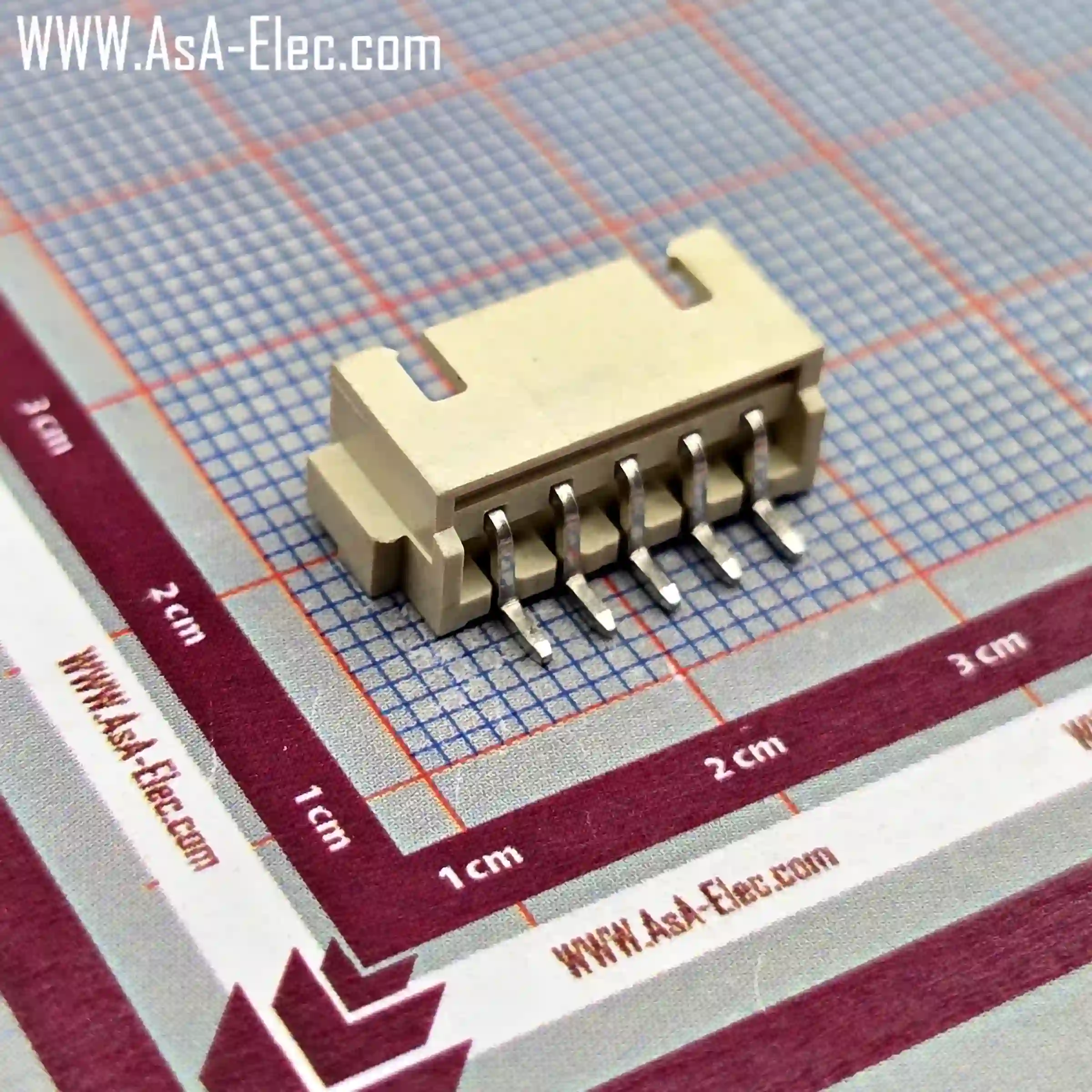

سوکت دزدگیری 2.5 میلیمتر 5 پین نر SMD سفید XH XH-5 SMD 2.5mm

پین : 5

نقشه فنی:

9250 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 5 پین نر رایت سفید XH XH-5AW 2.5mm

پین : 5

نقشه فنی:

1400 اضافه به سبد خرید

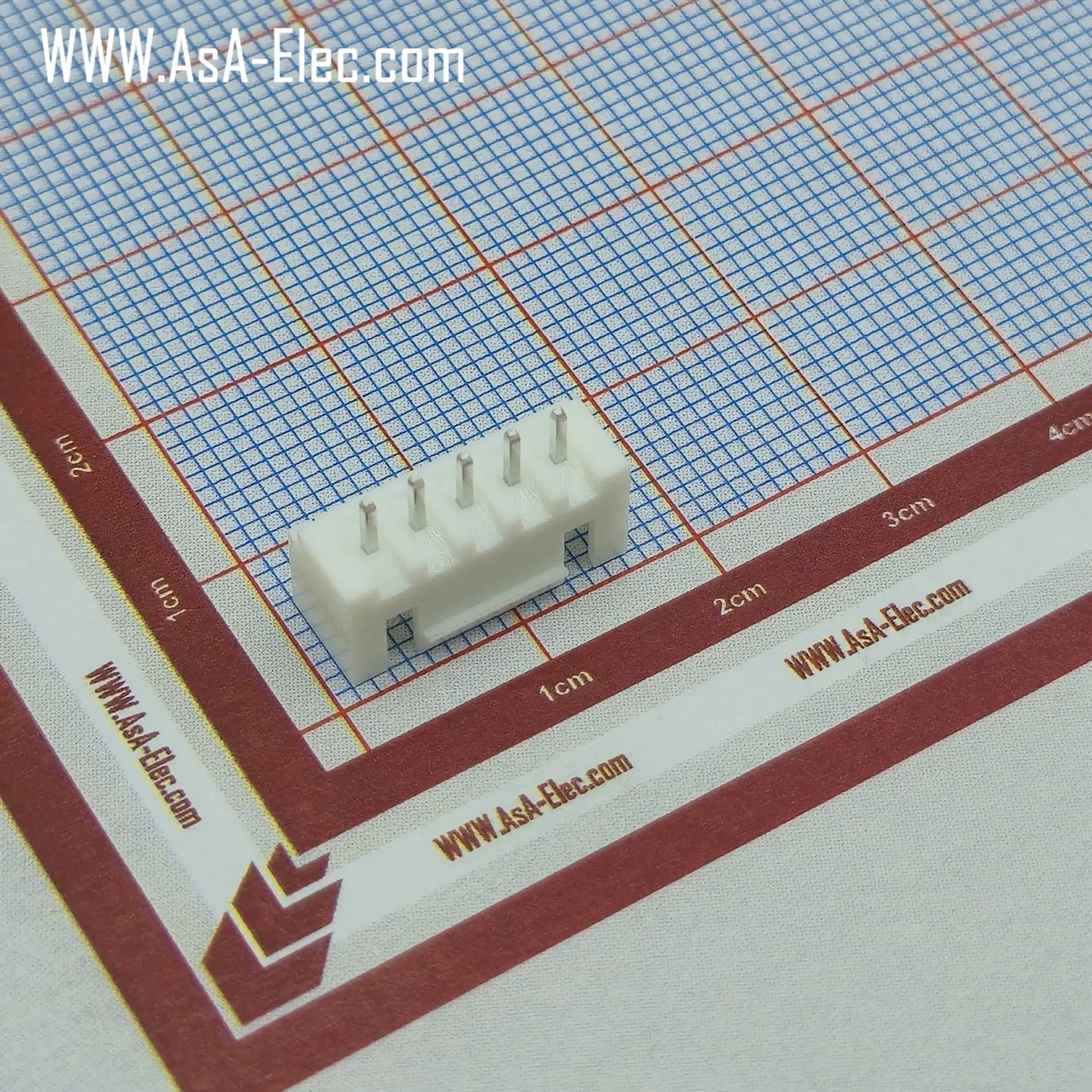

سوکت دزدگیری 2.5 میلیمتر 5 پین نر صاف سفید XH XH-5A 2.5mm

پین : 5

نقشه فنی:

1150 اضافه به سبد خرید

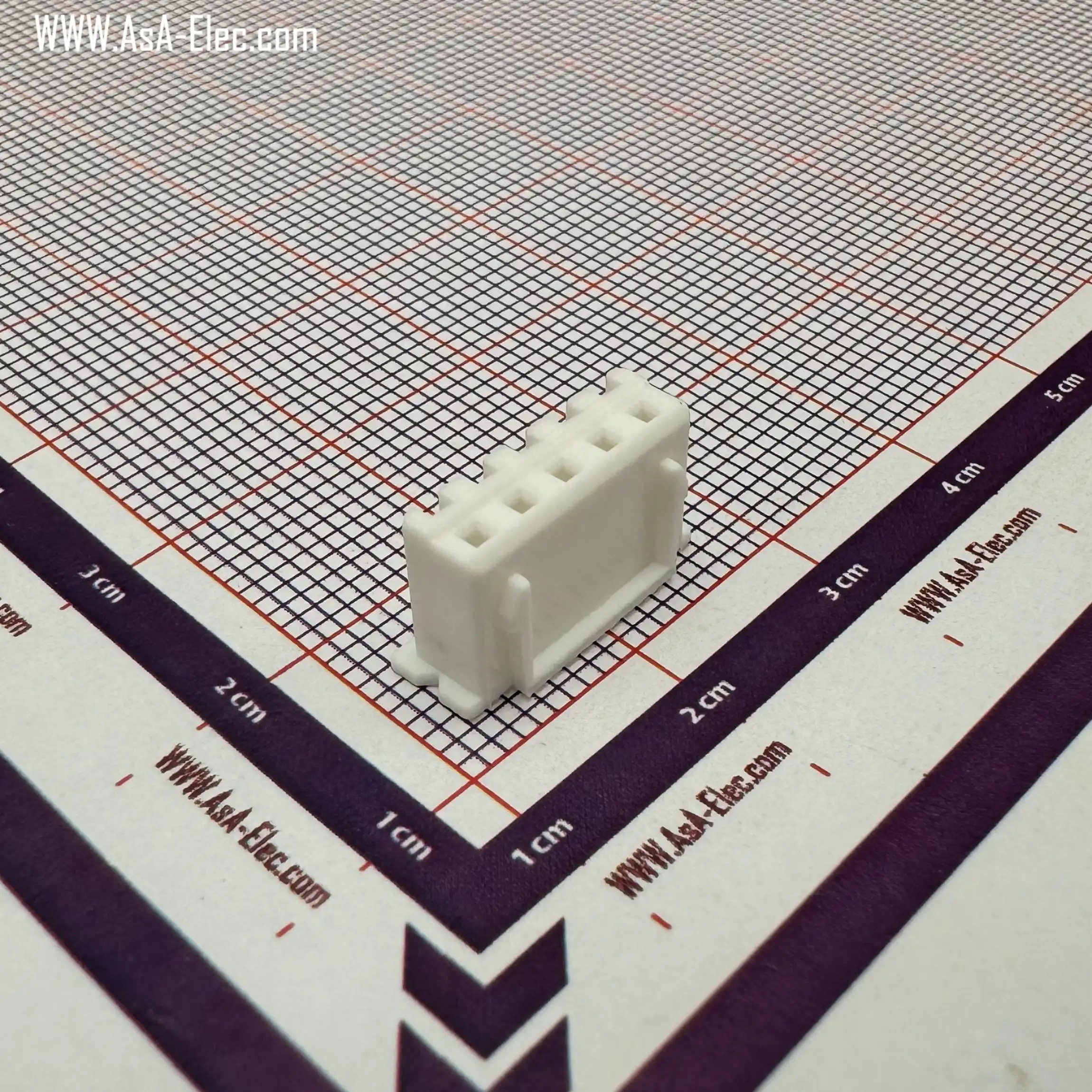

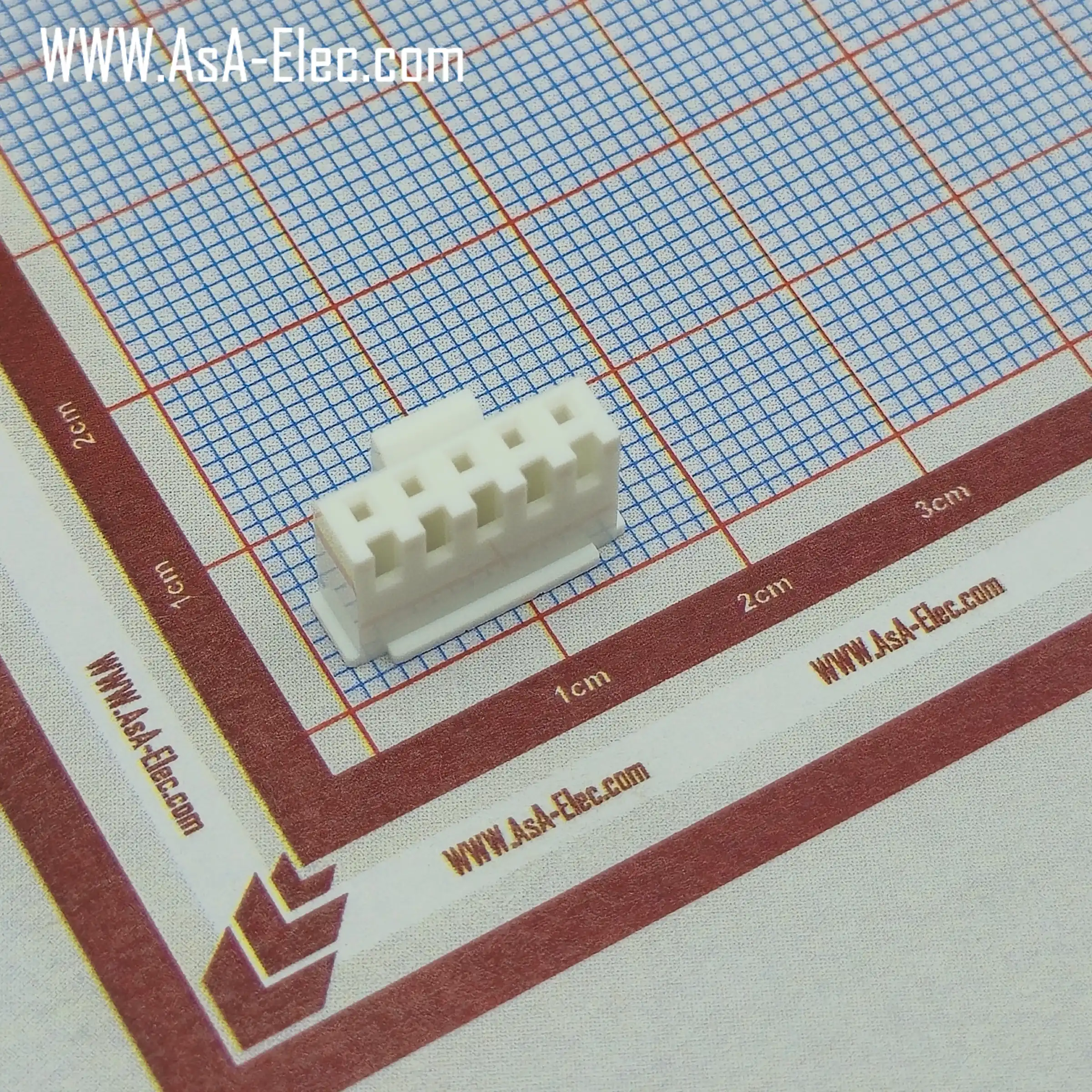

سوکت دزدگیری 2.5 میلیمتر 5 پین مادگی سفید XH XH-5Y 2.5mm

پین : 5

نقشه فنی:

700 اضافه به سبد خرید

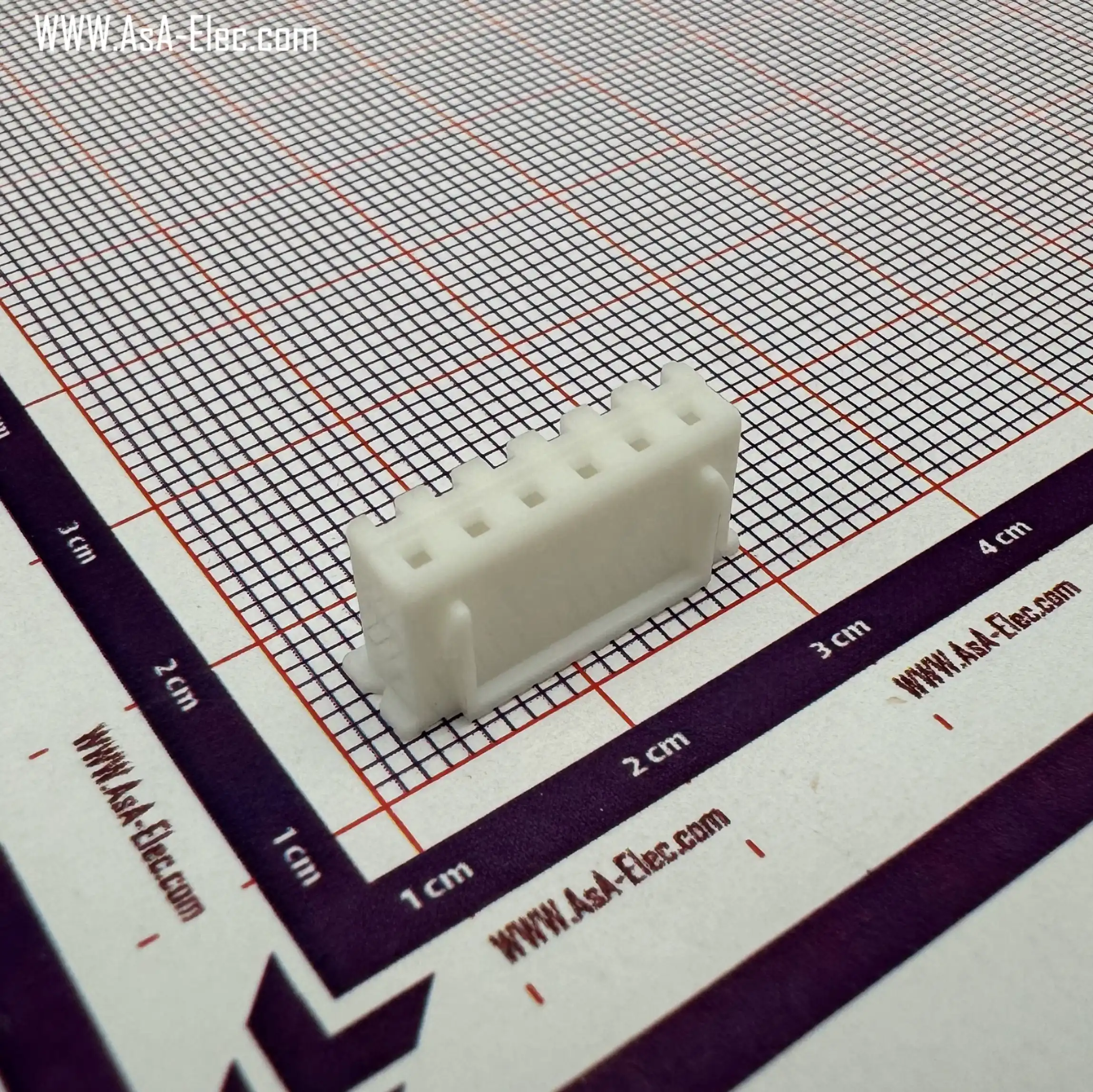

سوکت دزدگیری 2.5 میلیمتر 6 پین مادگی سفید XH XH-6Y 2.5mm

پین : 6

نقشه فنی:

840 اضافه به سبد خرید

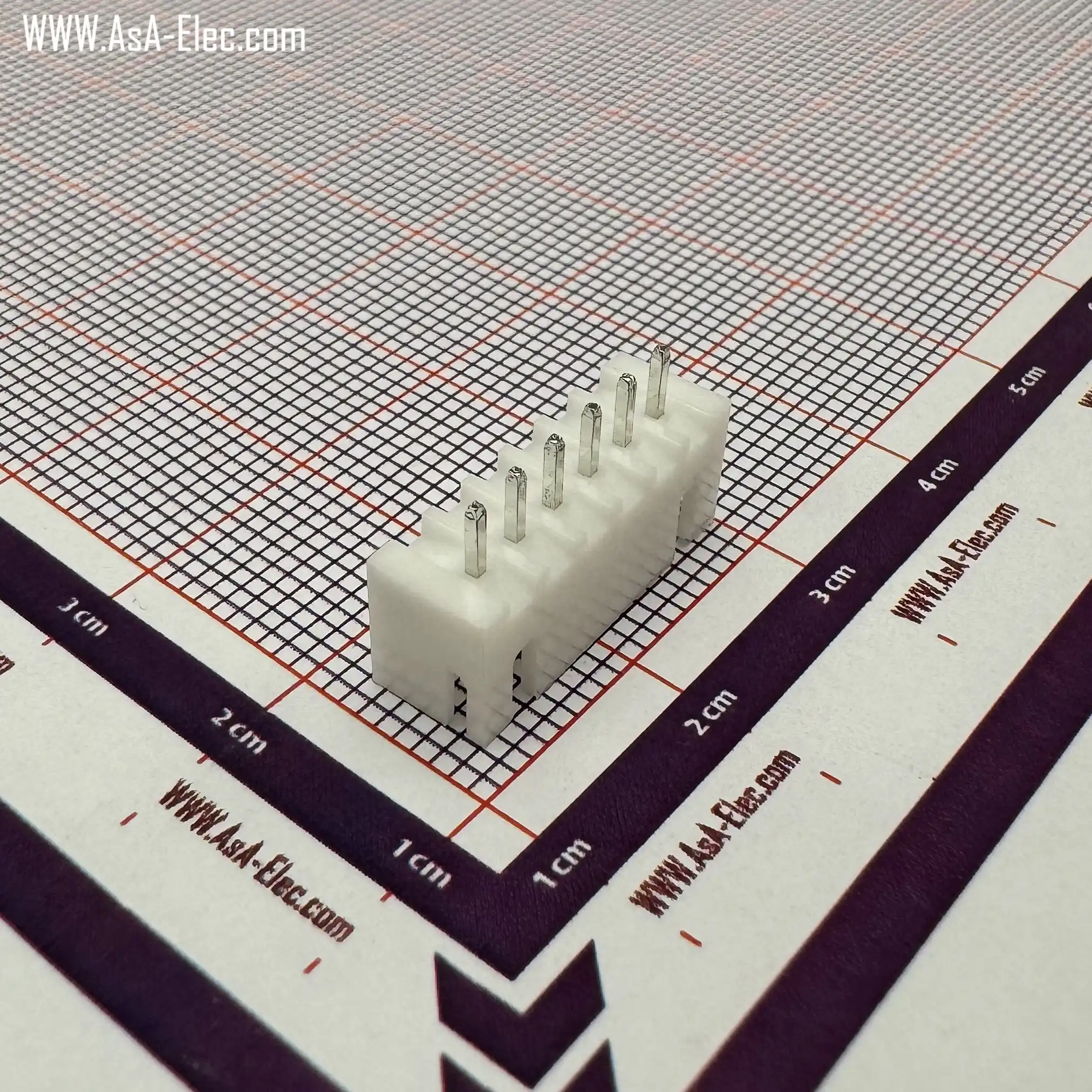

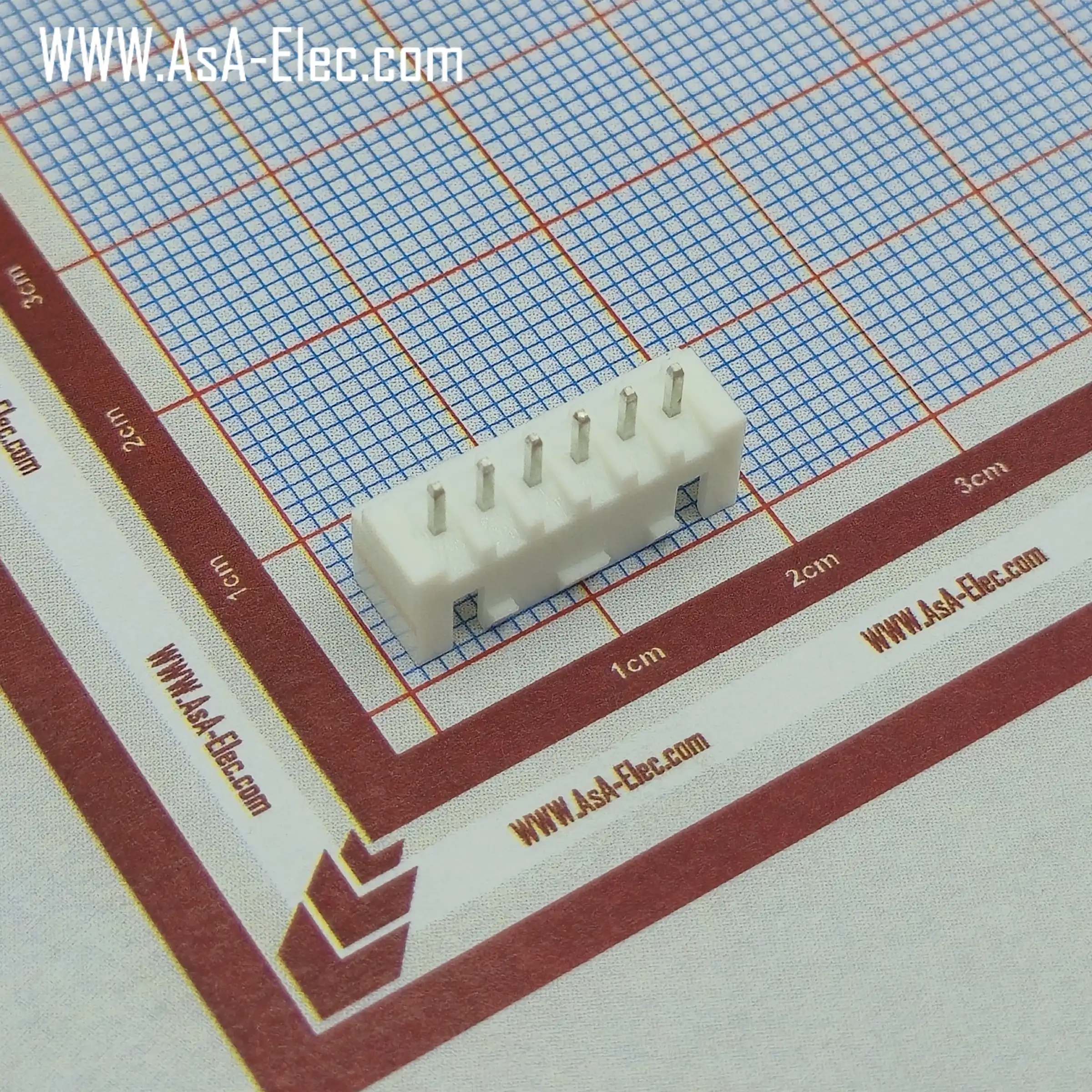

سوکت دزدگیری 2.5 میلیمتر 6 پین نر صاف سفید XH XH-6A 2.5mm

پین : 6

نقشه فنی:

1380 اضافه به سبد خرید

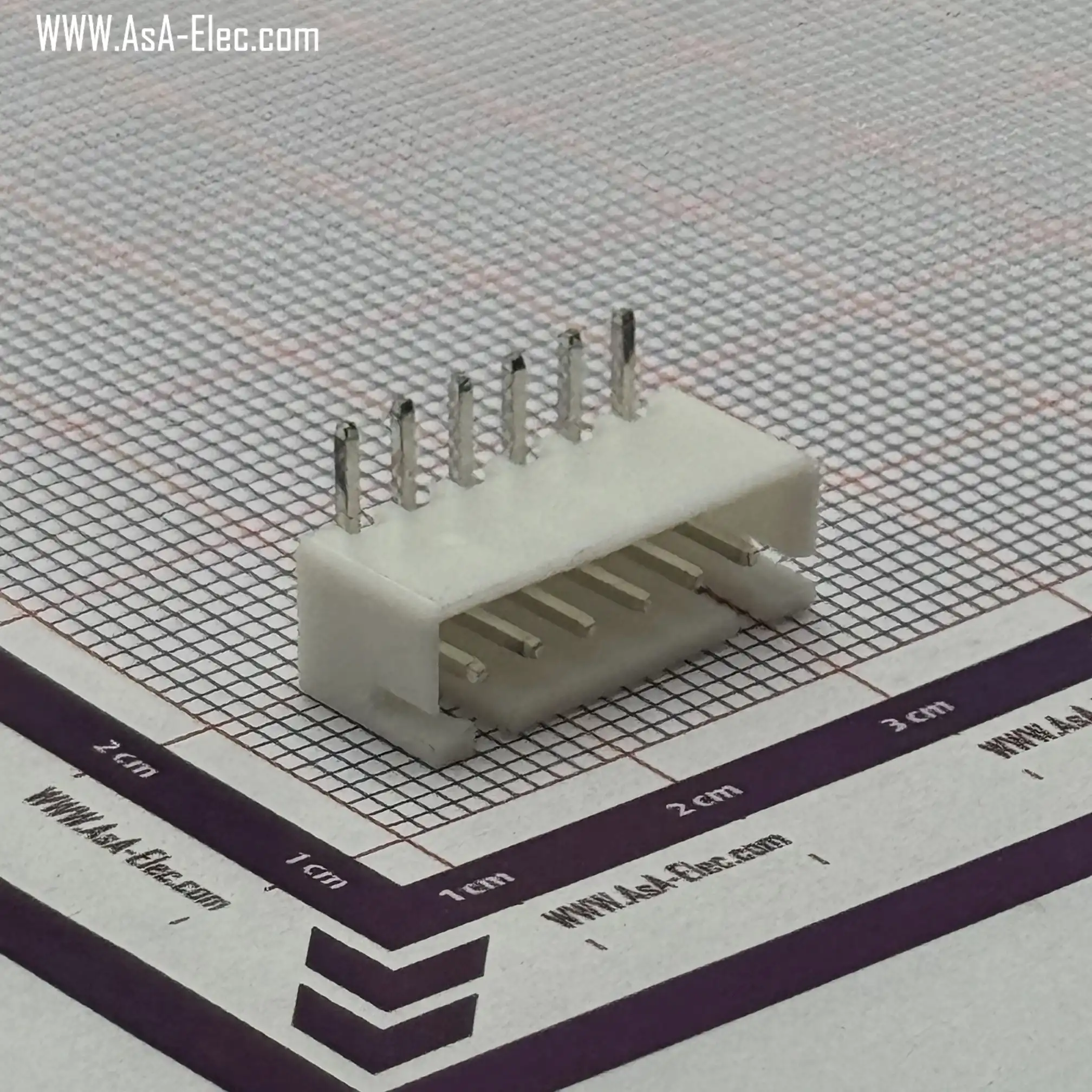

سوکت دزدگیری 2.5 میلیمتر 6 پین نر رایت سفید XH XH-6AW 2.5mm

پین : 6

نقشه فنی:

1680 اضافه به سبد خرید

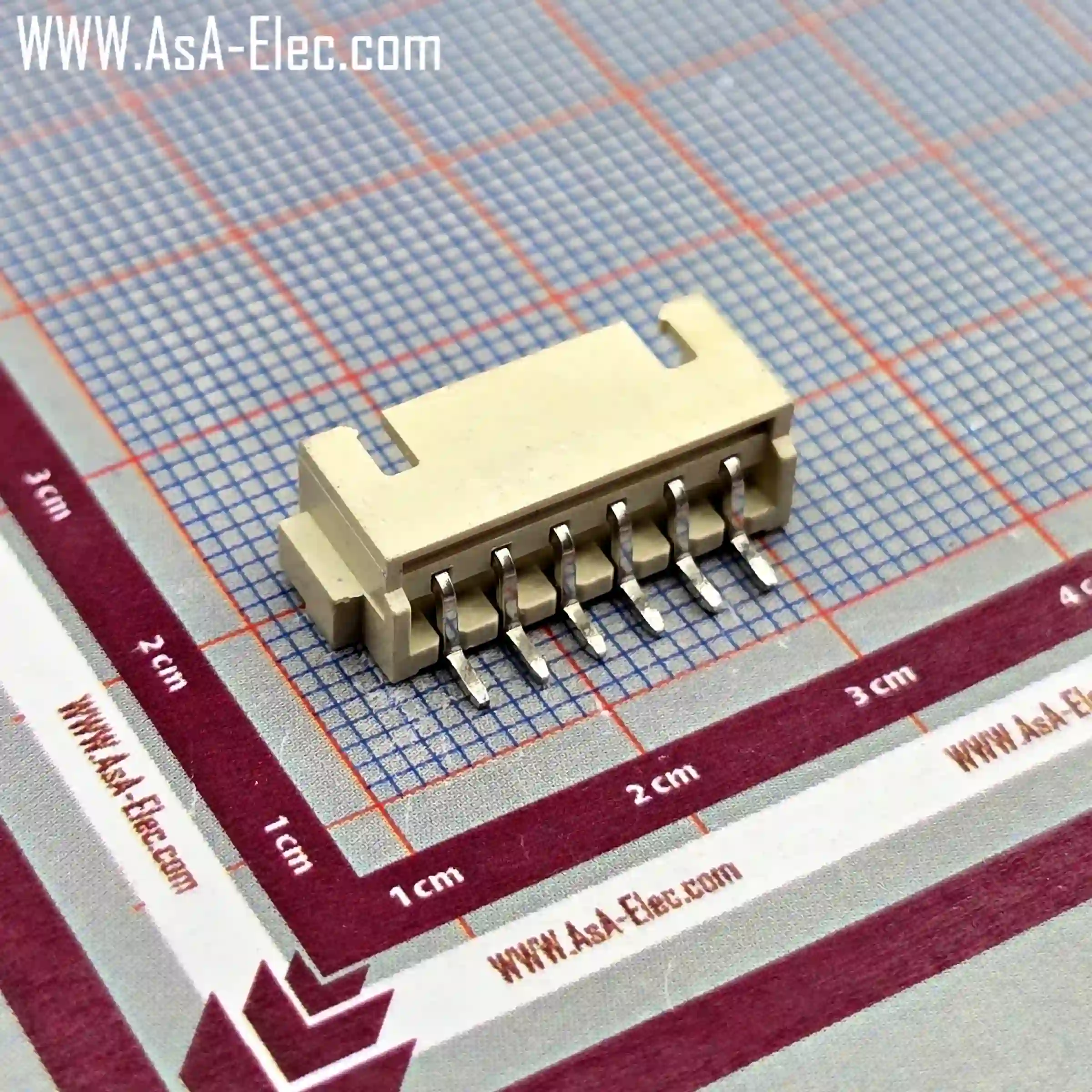

سوکت دزدگیری 2.5 میلیمتر 6 پین نر SMD سفید XH XH-6 SMD 2.5mm

پین : 6

نقشه فنی:

11100 اضافه به سبد خرید

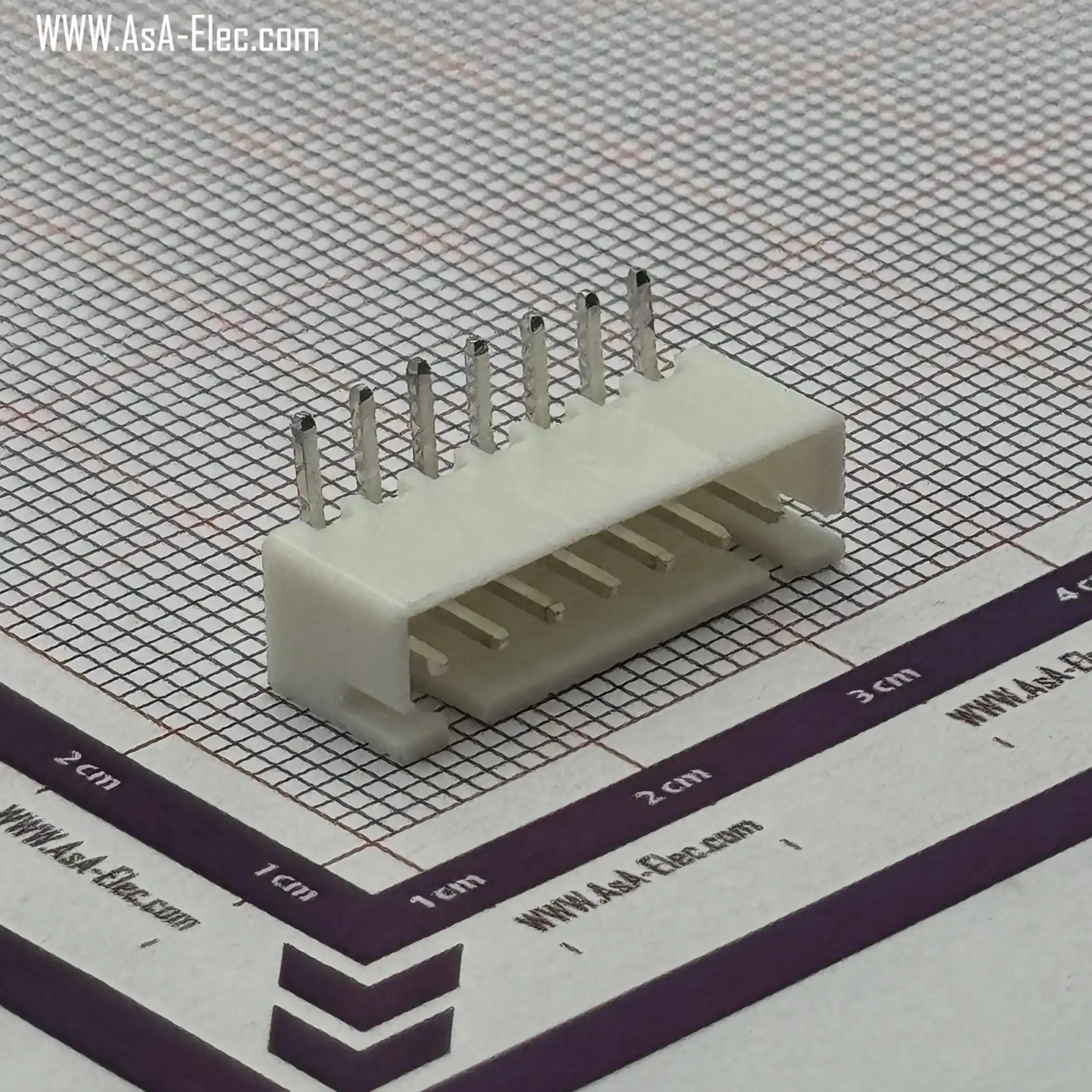

سوکت دزدگیری 2.5 میلیمتر 7 پین نر رایت سفید XH XH-7AW 2.5mm

پین : 7

نقشه فنی:

1960 اضافه به سبد خرید

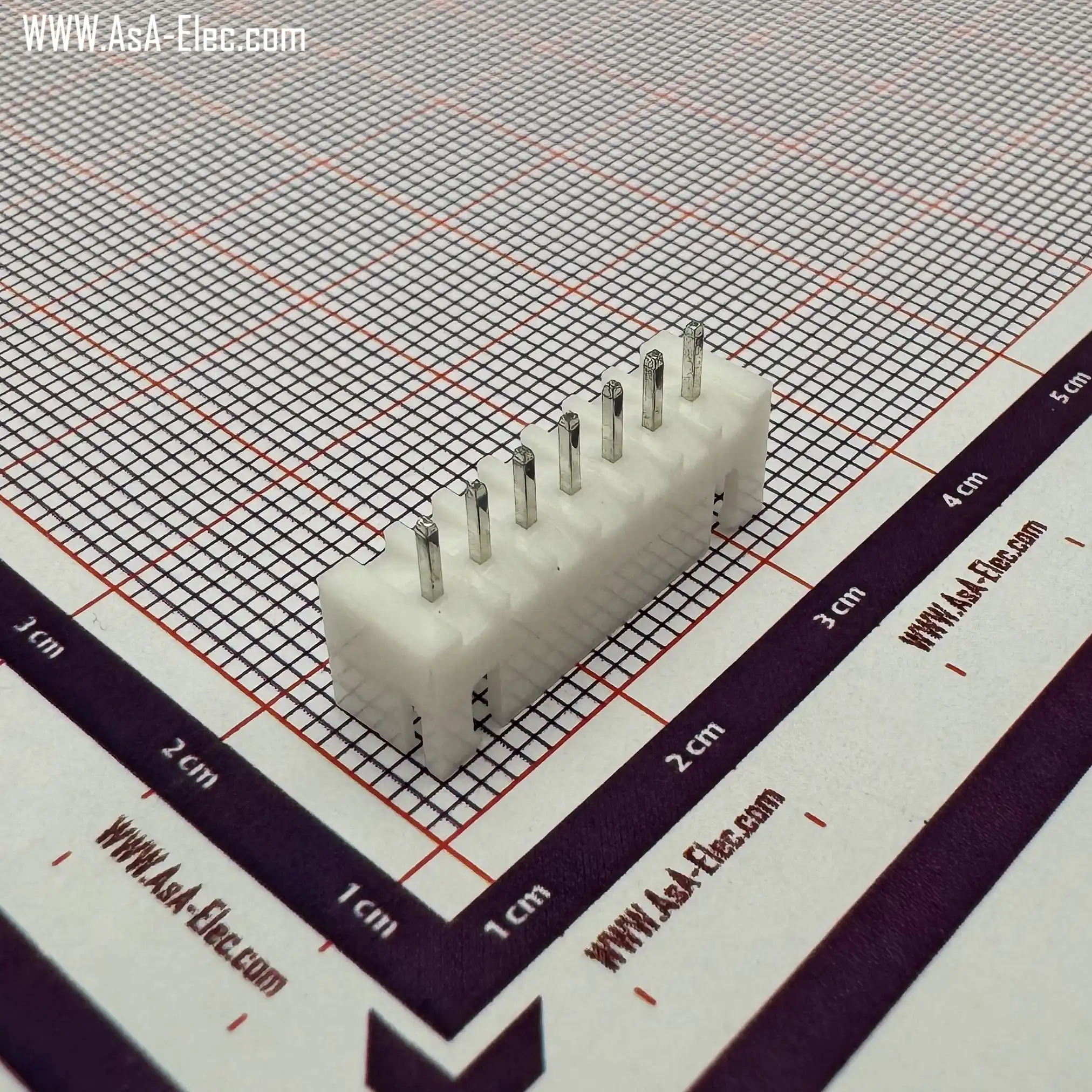

سوکت دزدگیری 2.5 میلیمتر 7 پین نر صاف سفید XH XH-7A 2.5mm

پین : 7

نقشه فنی:

1610 اضافه به سبد خرید

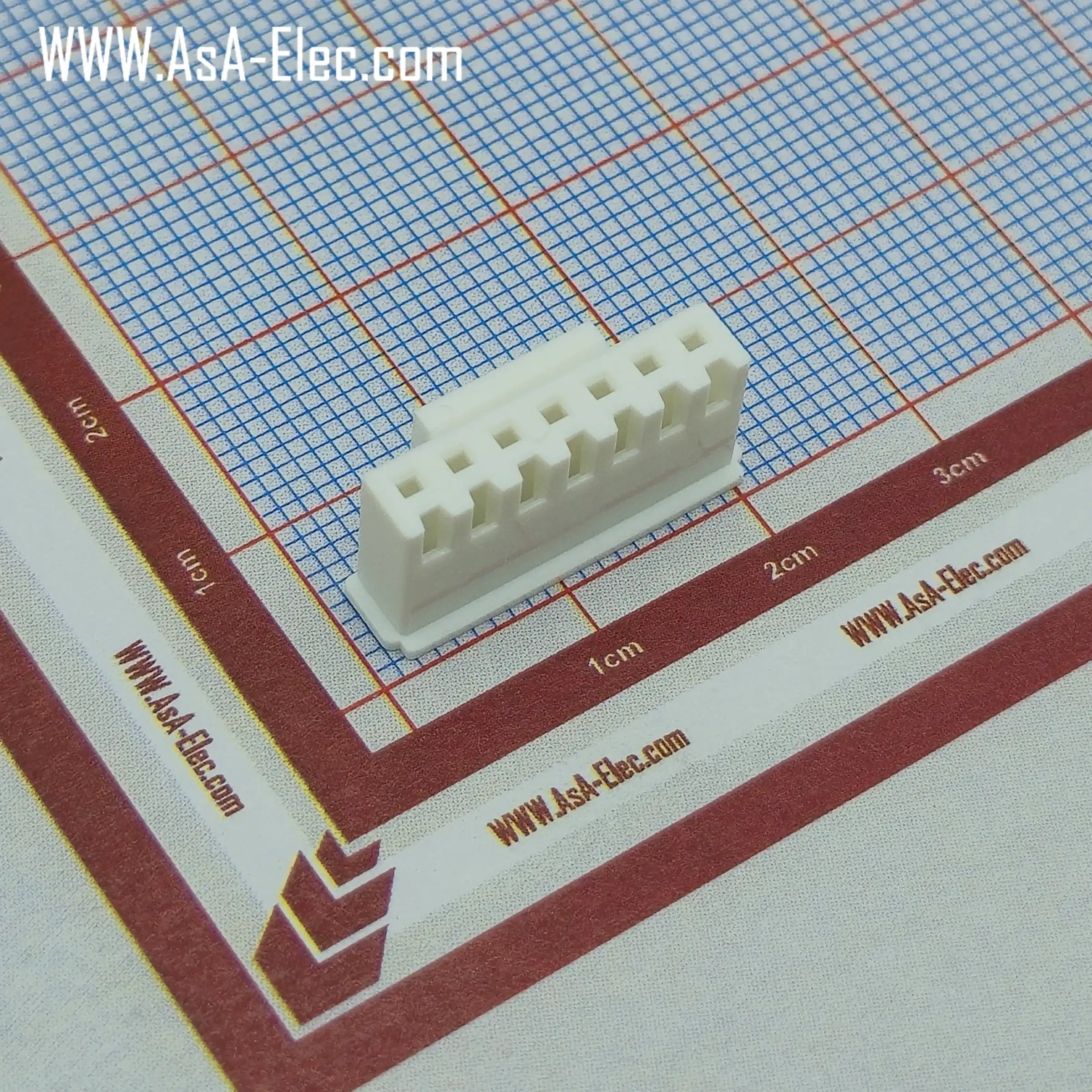

سوکت دزدگیری 2.5 میلیمتر 7 پین مادگی سفید XH XH-7Y 2.5mm

پین : 7

نقشه فنی:

980 اضافه به سبد خرید

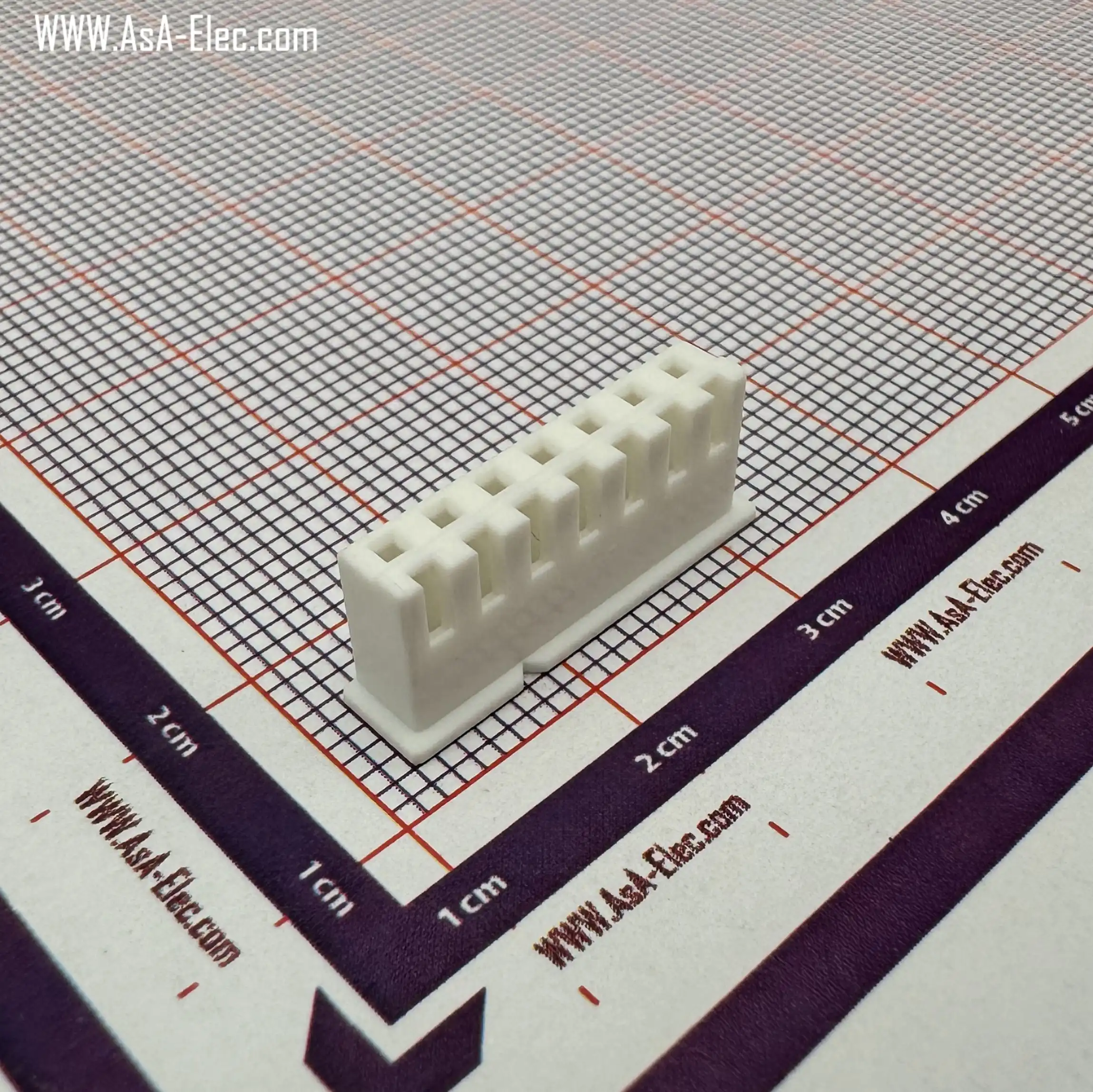

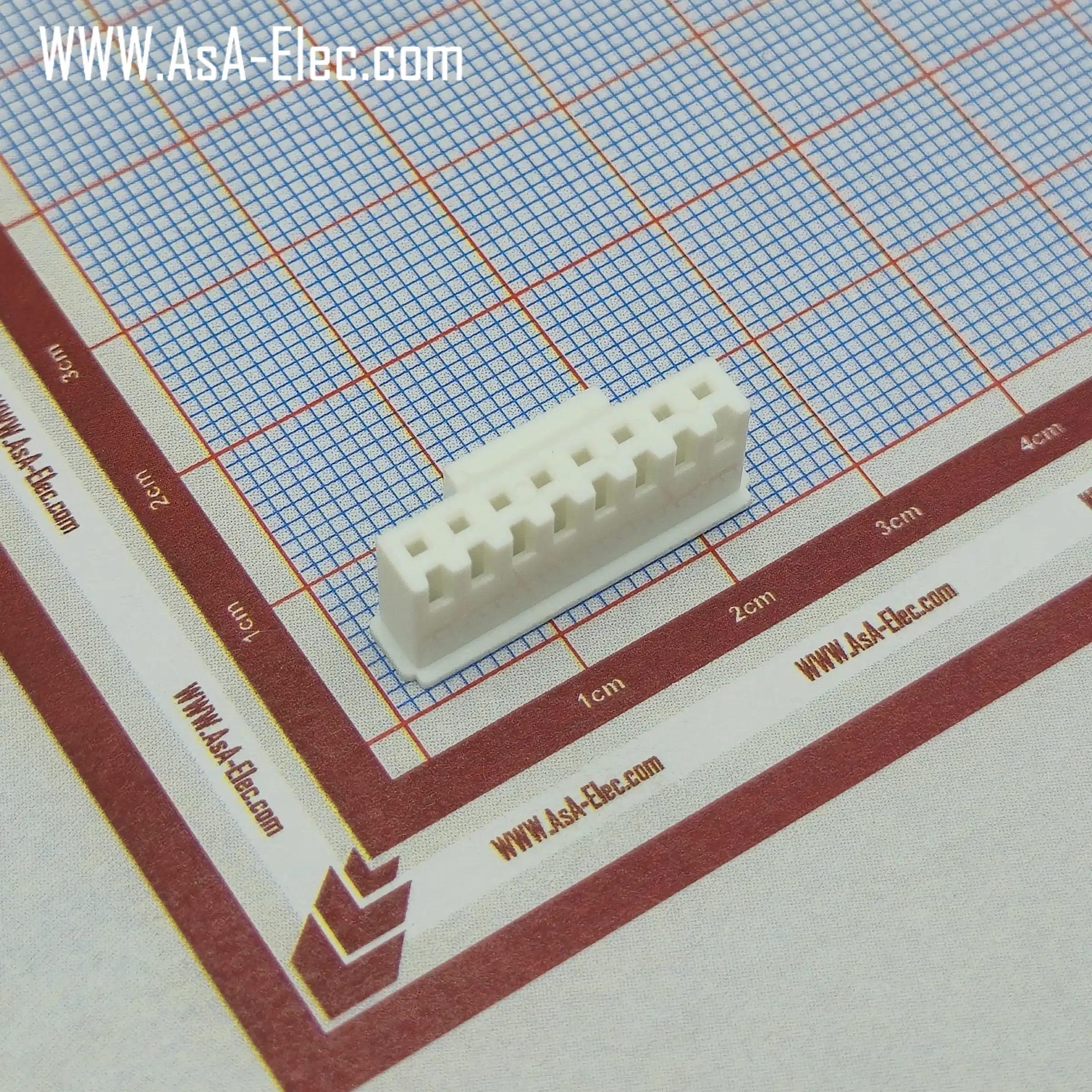

سوکت دزدگیری 2.5 میلیمتر 8 پین مادگی سفید XH XH-8Y 2.5mm

پین : 8

نقشه فنی:

1120 اضافه به سبد خرید

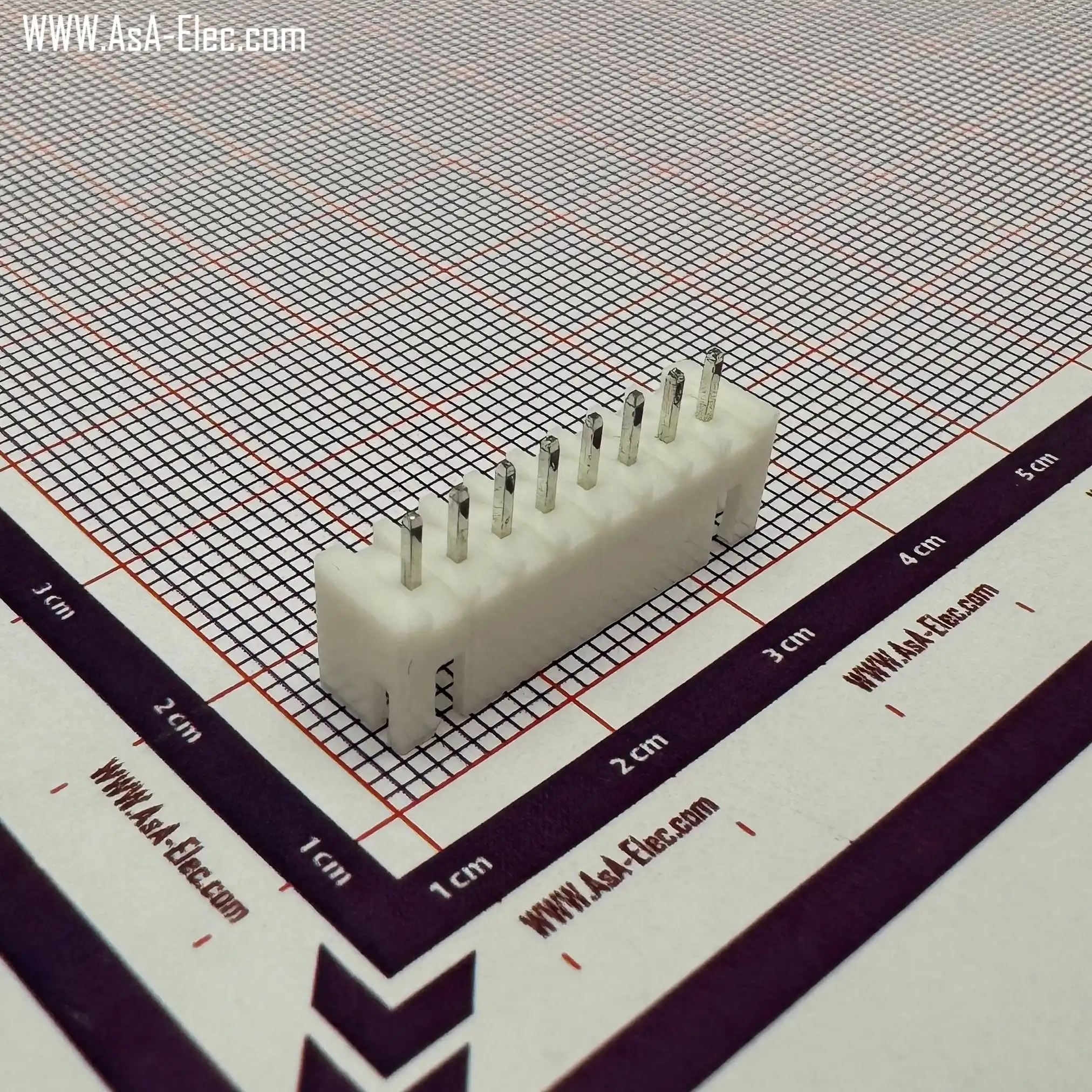

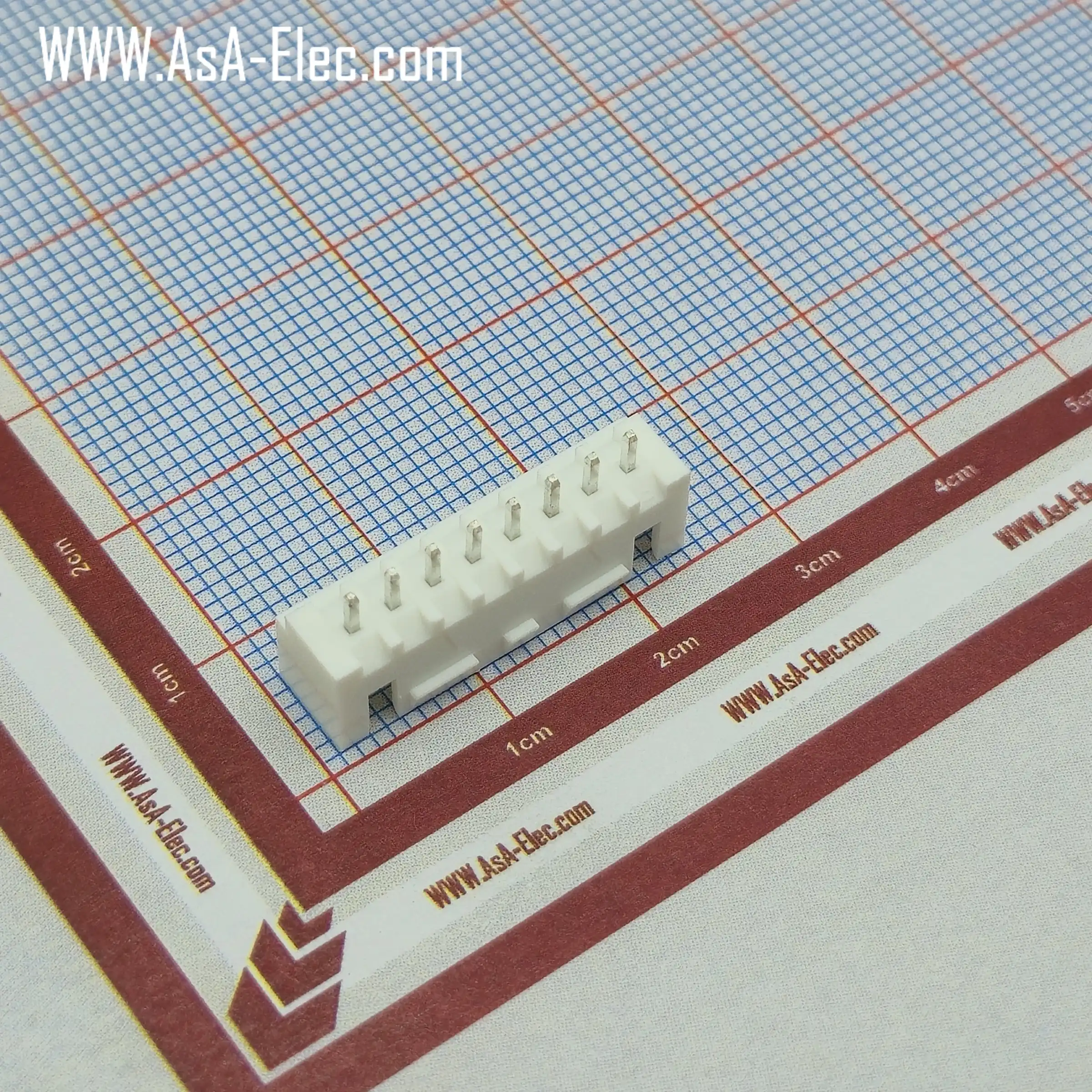

سوکت دزدگیری 2.5 میلیمتر 8 پین نر صاف سفید XH XH-8A 2.5mm

پین : 8

نقشه فنی:

1840 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 8 پین نر رایت سفید XH XH-8AW 2.5mm

پین : 8

نقشه فنی:

2240 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 9 پین نر رایت سفید XH XH-9AW 2.5mm

پین : 9

نقشه فنی:

2520 اضافه به سبد خرید

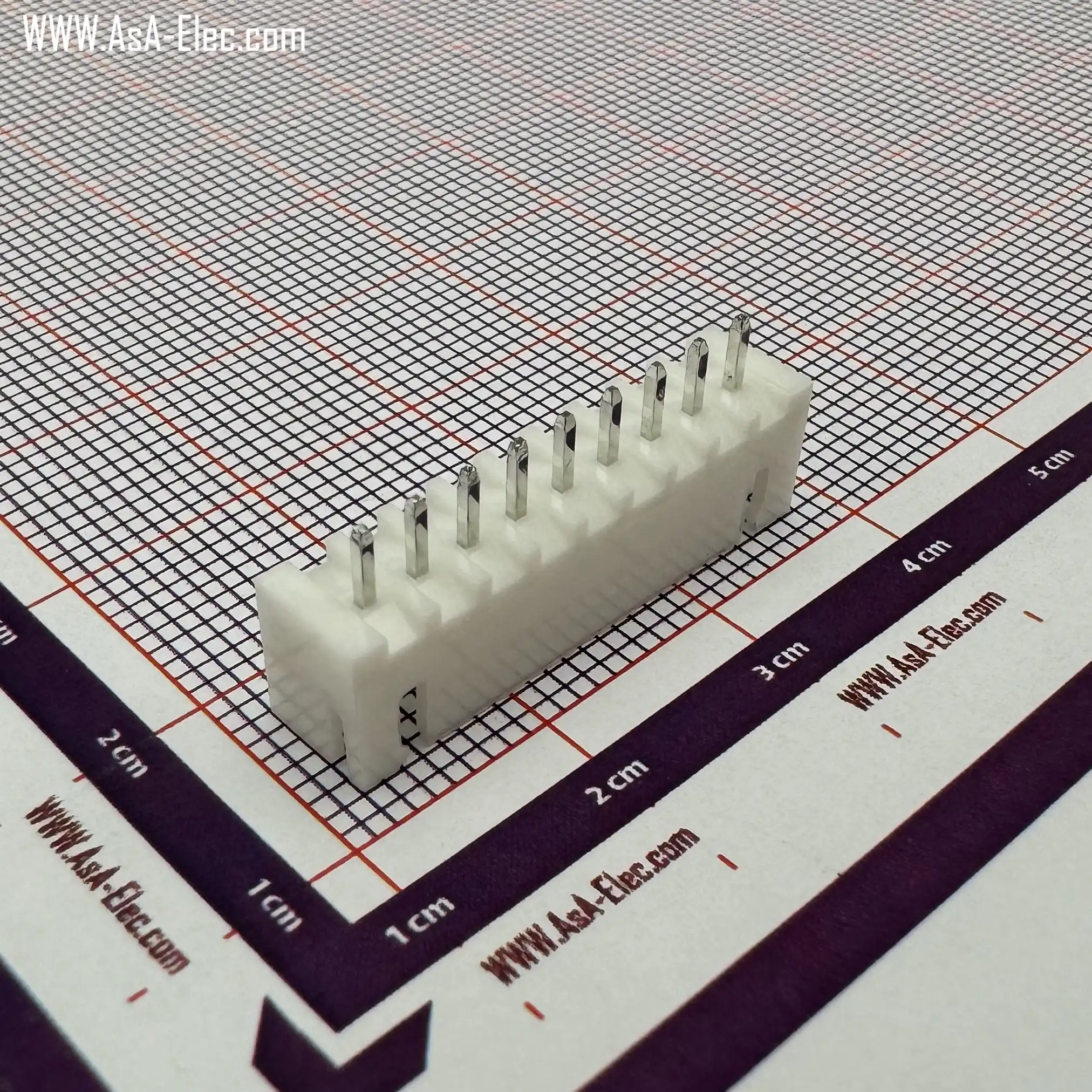

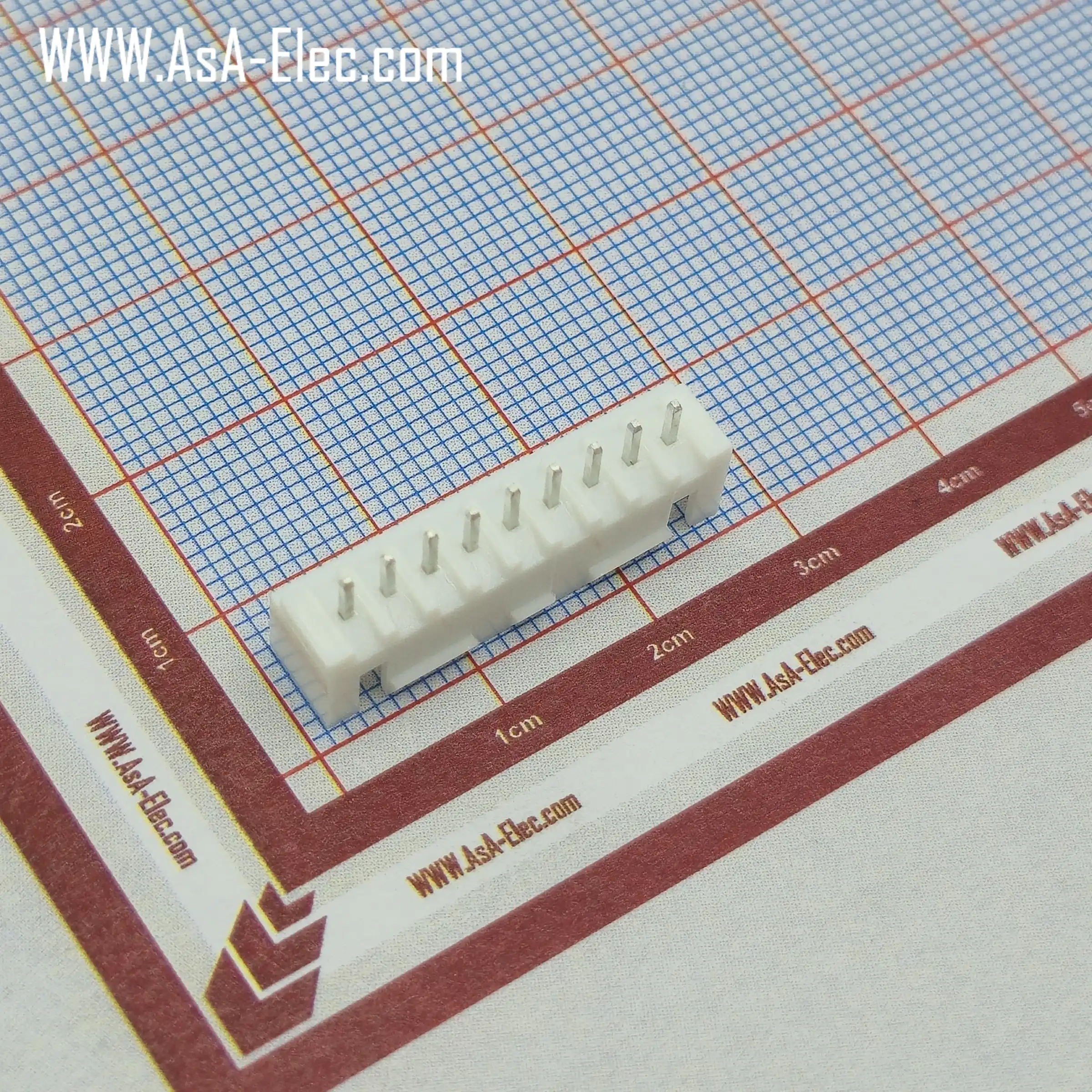

سوکت دزدگیری 2.5 میلیمتر 9 پین نر صاف سفید XH XH-9A 2.5mm

پین : 9

نقشه فنی:

2070 اضافه به سبد خرید

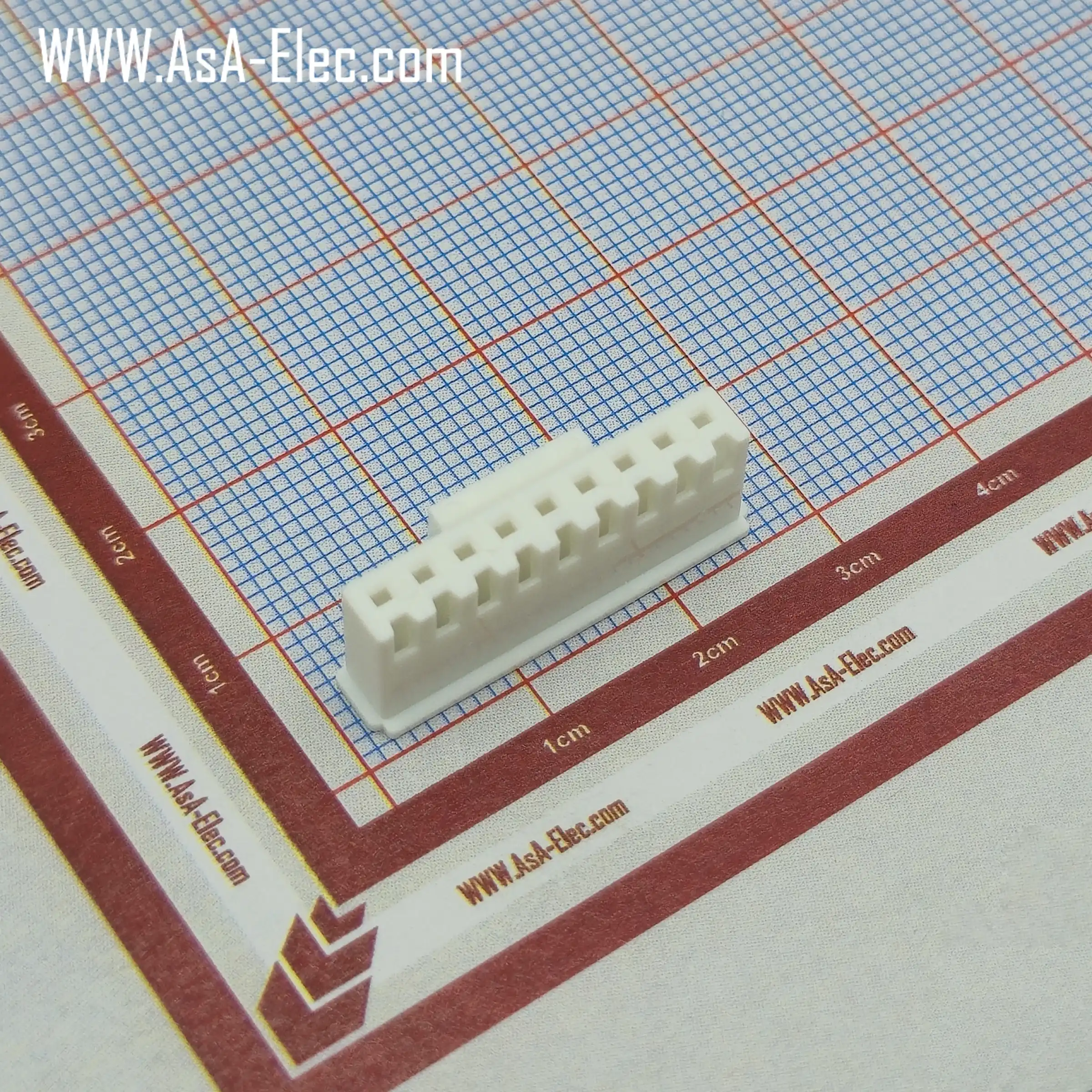

سوکت دزدگیری 2.5 میلیمتر 9 پین مادگی سفید XH XH-9Y 2.5mm

پین : 9

نقشه فنی:

1260 اضافه به سبد خرید

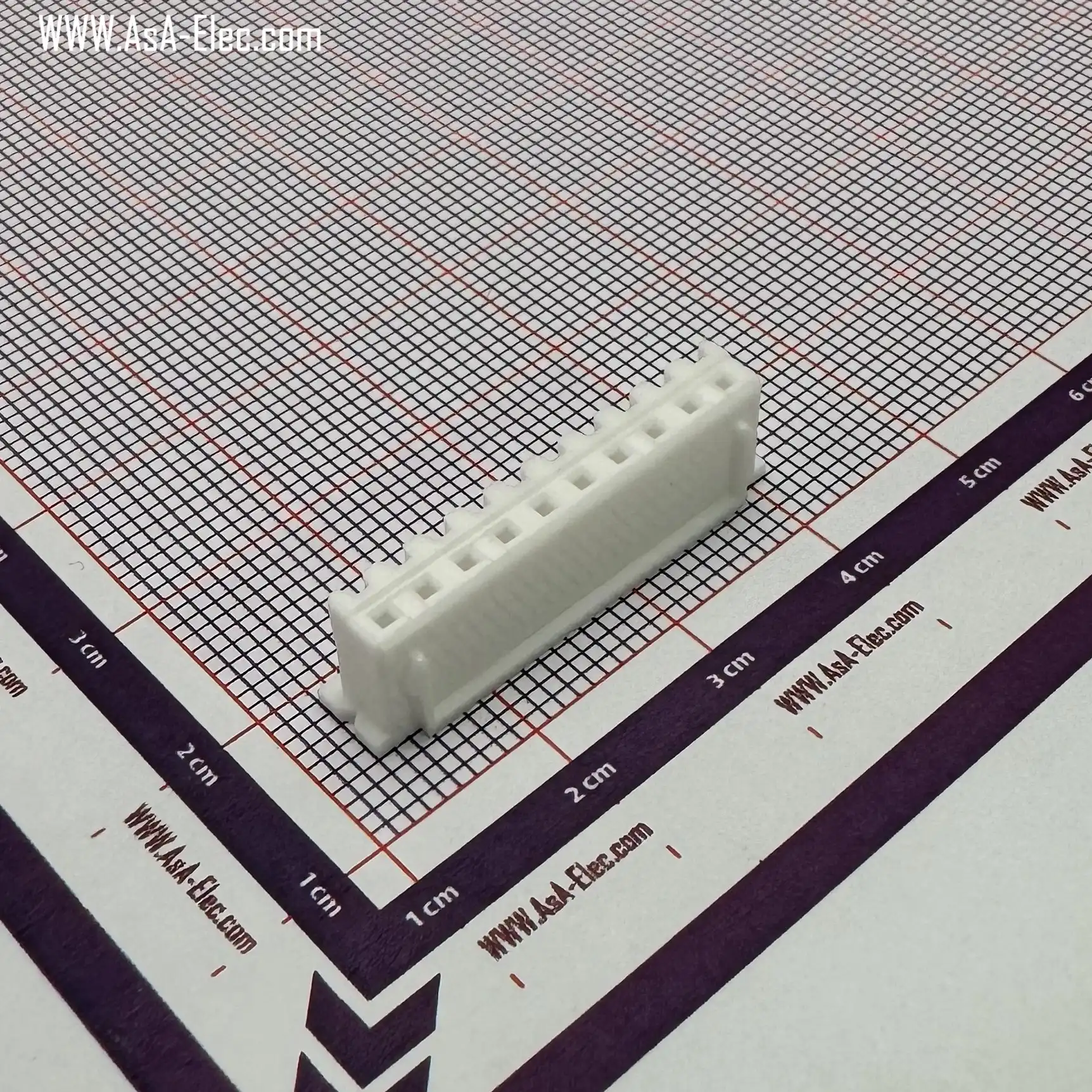

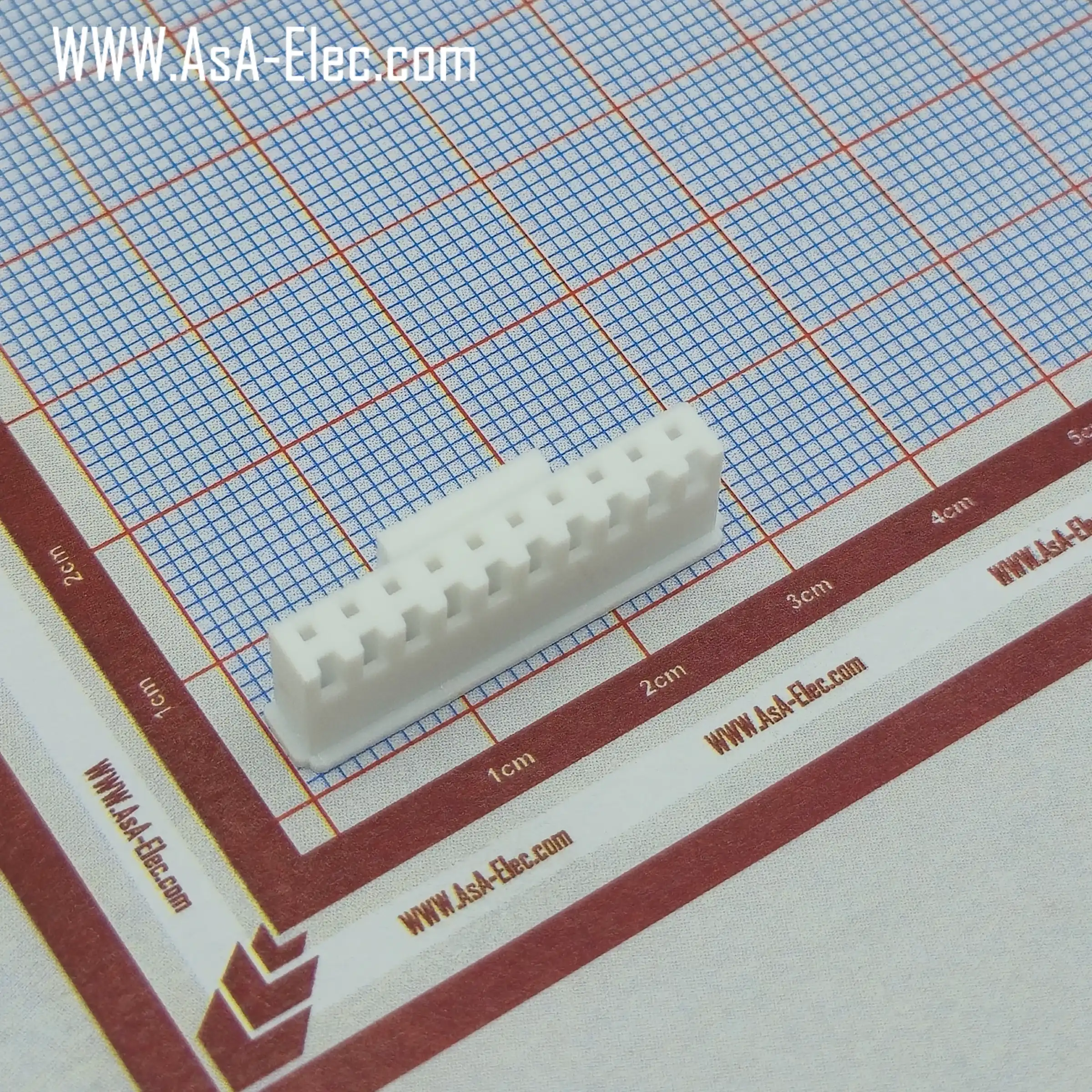

سوکت دزدگیری 2.5 میلیمتر 10 پین مادگی سفید XH XH-10Y 2.5mm

پین : 10

نقشه فنی:

1400 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 10 پین نر صاف سفید XH XH-10A 2.5mm

پین : 10

نقشه فنی:

2300 اضافه به سبد خرید

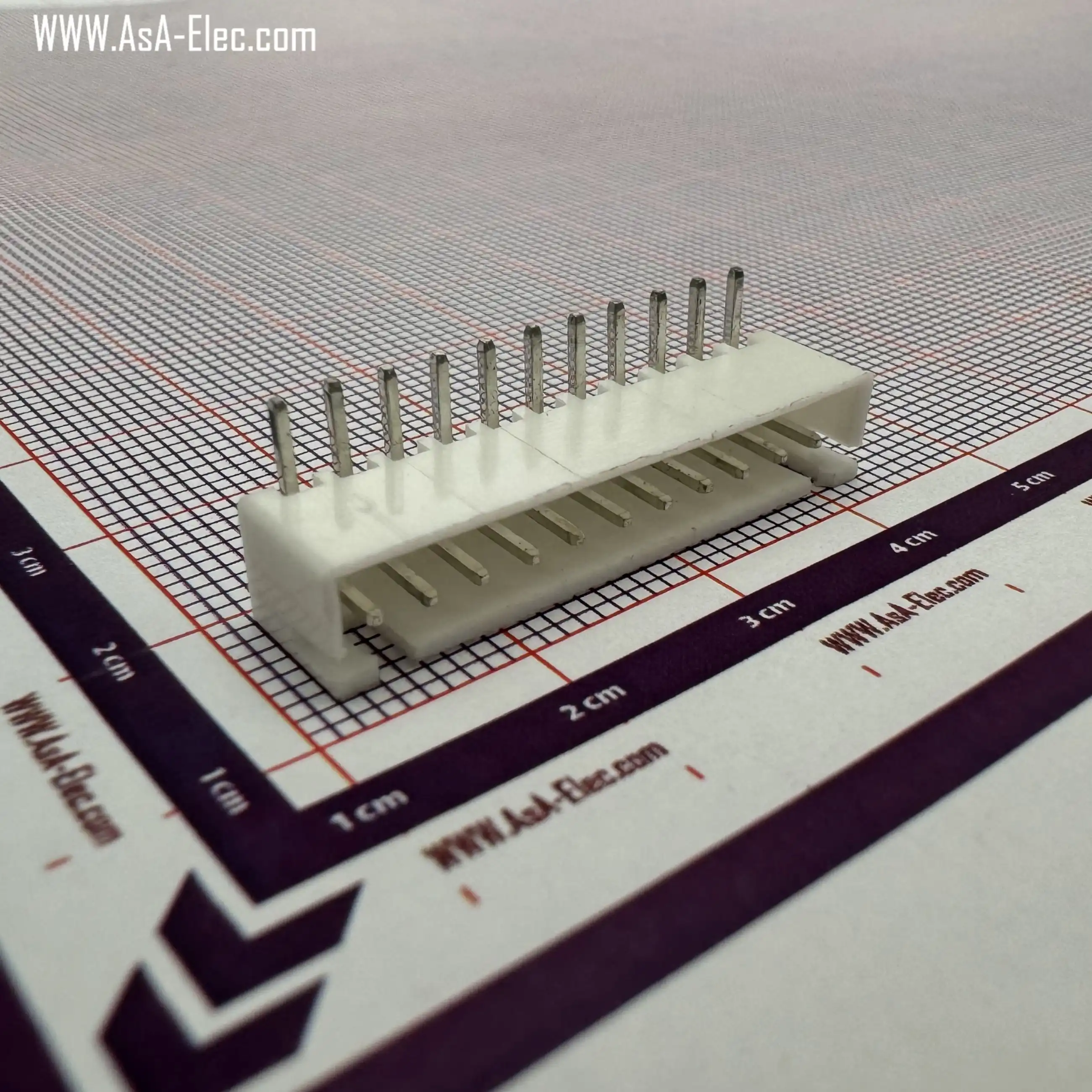

سوکت دزدگیری 2.5 میلیمتر 10 پین نر رایت سفید XH XH-10AW 2.5mm

پین : 10

نقشه فنی:

2800 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 11 پین نر رایت سفید XH XH-11AW 2.5mm

پین : 11

نقشه فنی:

7150 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 11 پین نر صاف سفید XH XH-11A 2.5mm

پین : 11

نقشه فنی:

6050 اضافه به سبد خرید

سوکت دزدگیری 2.5 میلیمتر 11 پین مادگی سفید XH XH-11Y 2.5mm

پین : 11

نقشه فنی:

4950 اضافه به سبد خرید

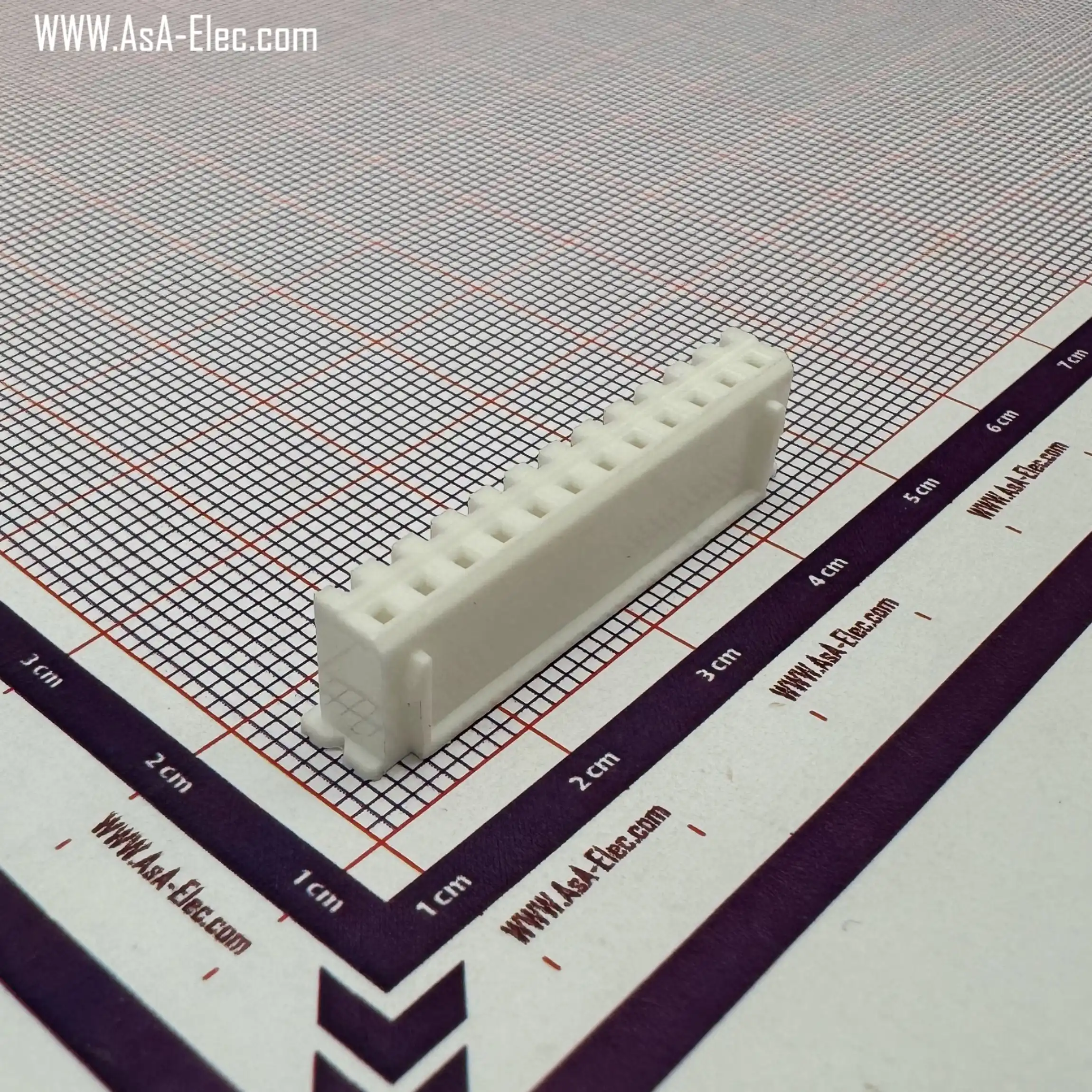

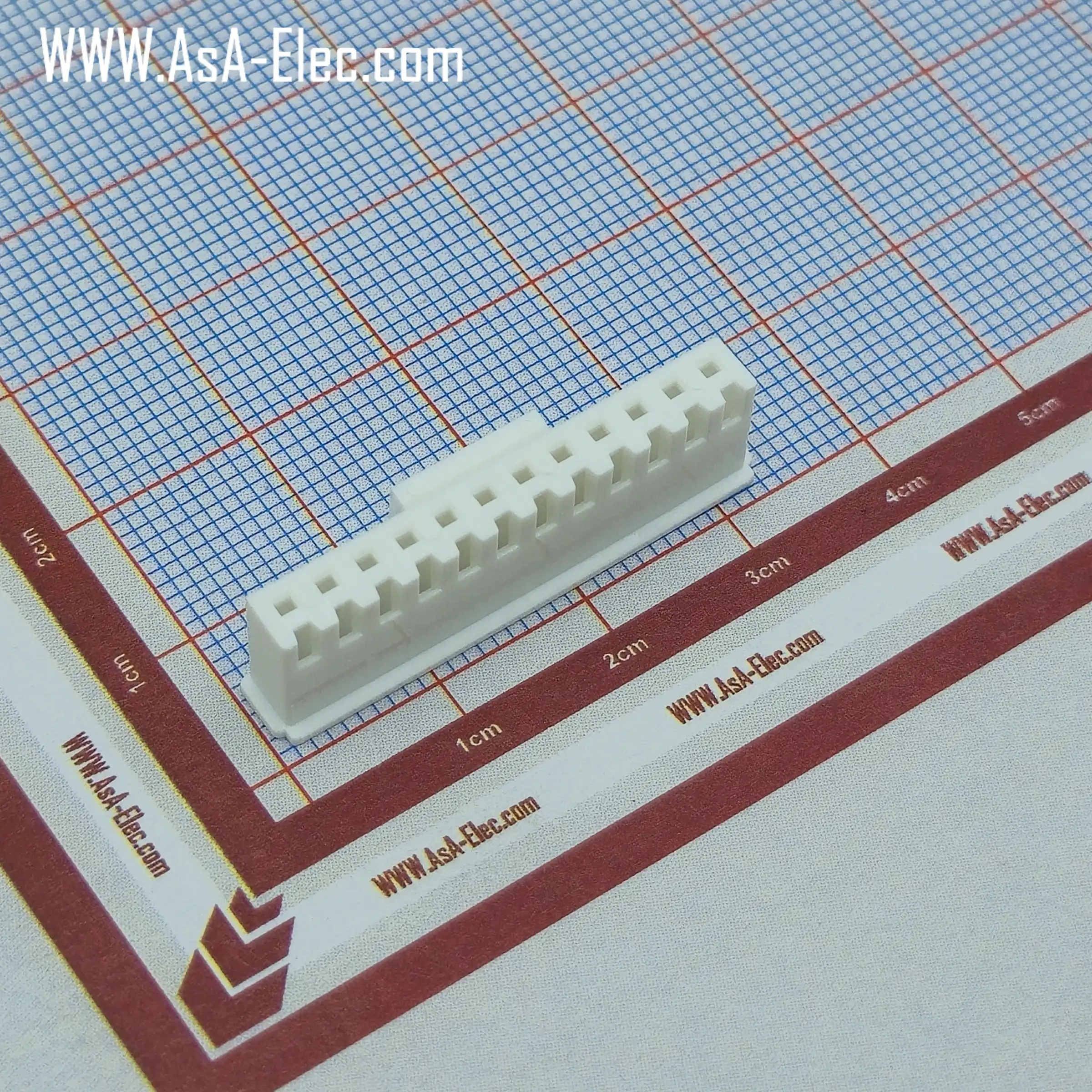

سوکت دزدگیری 2.5 میلیمتر 12 پین مادگی سفید XH XH-12Y 2.5mm

پین : 12

نقشه فنی:

1680 اضافه به سبد خرید

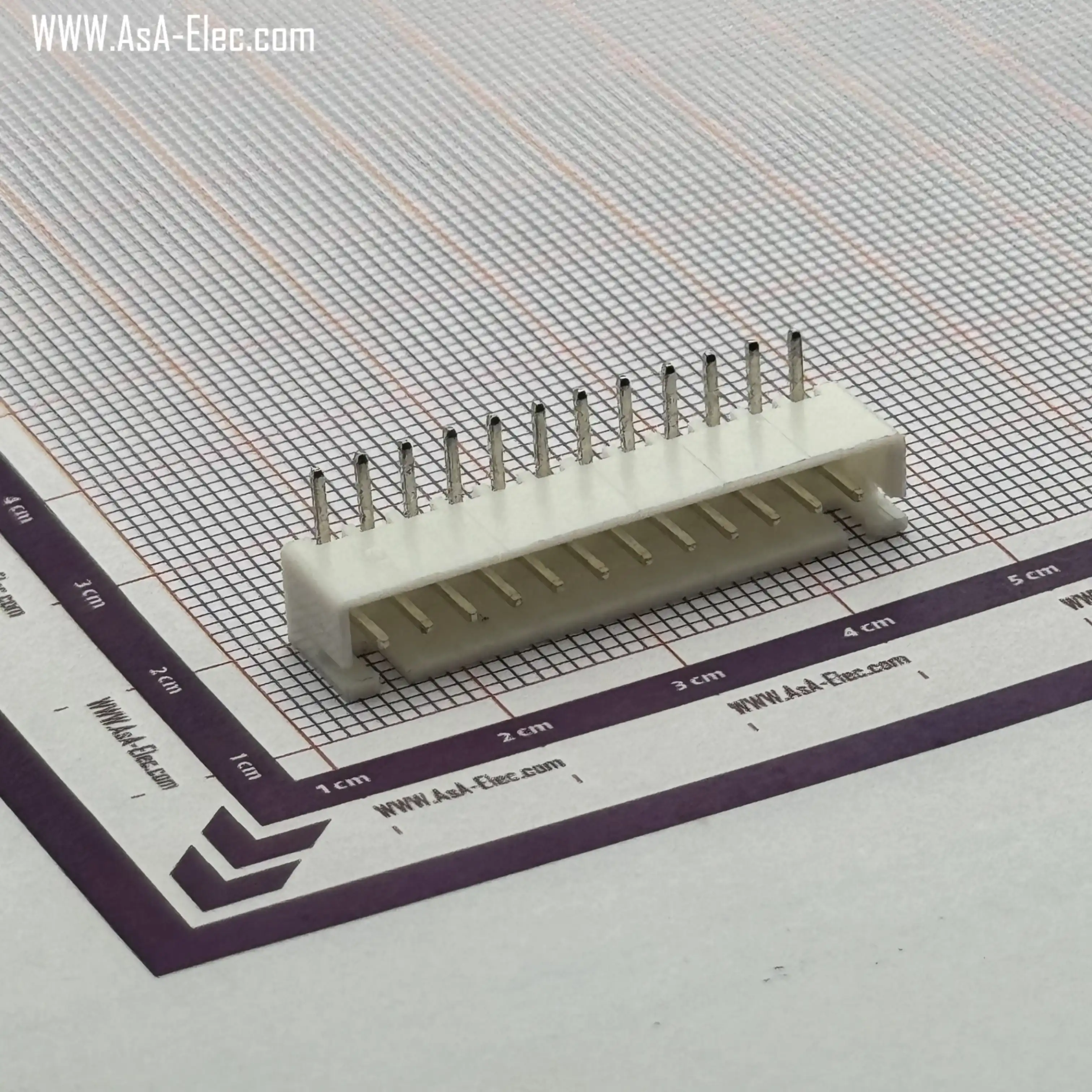

سوکت دزدگیری 2.5 میلیمتر 12 پین نر رایت سفید XH XH-12AW 2.5mm

پین : 12

نقشه فنی:

3360 اضافه به سبد خرید

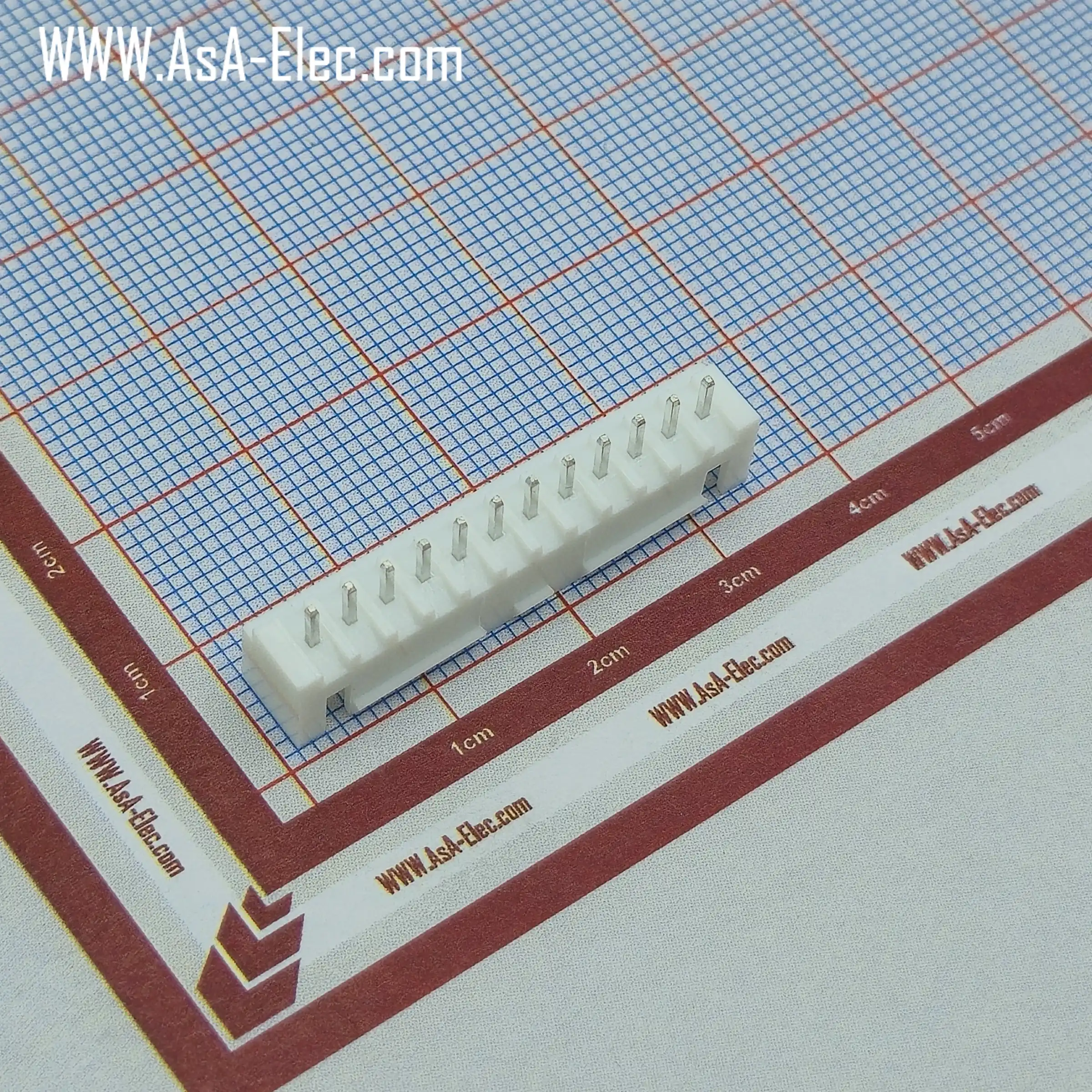

سوکت دزدگیری 2.5 میلیمتر 12 پین نر صاف سفید XH XH-12A 2.5mm

پین : 12

نقشه فنی:

2750 اضافه به سبد خرید

معرفی محصول Wire to Board Pitch 2.5 mm XH Series

کانکتور "Wire to Board Pitch 2.5 mm XH Series"، با طراحی بسیار دقیق و منحصر به فرد، یکی از جزء‌های کلیدی در ایجاد اتصالات مطمئن و انتقال داده‌ها بین بردهای الکترونیکی و سیستم‌های دزدگیر است. این کانکتور برای بهبود عملکرد دستگاه‌های دزدگیر و تجهیزات الکترونیکی به کار می‌رود و در افزایش کارایی آنها نقش مهمی دارد.

لازم به ذکر است این کانکتور به شکل قفل دار هم تولید شده که با پارت نامبر XHB شناخته میشود، این کانکتور در گذشته به صورت پینهای متمرکز و دو ردیفه با قفل هم تولید و عرضه میشد که در حال حاضر استفاده از آن منسوخ شده است و از نکات قابل توجه راجع به این کانکتور اینکه در حال حاضر نمونه بین راهی - XH AIR- آن هم در حال تولید و عرضه به بازار است که با استقبال تولید کنندگان مواجه شده.

مشخصات فنی

فاصله ی پین تا پین : 2.5 میلیمتر
تعداد پین‌ها: انعطاف‌پذیری در تعداد پین‌ها از ۲ تا ۲۰ پین برای پاسخگویی به نیازهای مختلف
جنس بدنه: پلاستیک مقاوم و با کیفیت برای دوام بالا در شرایط مختلف محیطی
سیستم قفل کننده: فراهم‌کردن اتصالات ایمن و پایدار با قابلیت قفل کردن پین‌ها و خار ریز بر روی بدنه مادگی
دمای عملکرد: از -25 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد، مناسب برای استفاده در محیط‌های متفاوت
ولتاژ معتبر: تا 250 ولت
جریان معتبر: تا 3 آمپر
عمر مفید: طراحی شده برای بیش از 5000 بار اتصال و جدا شدن - بسته به برند این عدد متفاوت است

کاربرد در بردهای الکترونیکی مختلف و صنایع مختلف

این کانکتور در طیف وسیعی از بردهای الکترونیکی و صنایع مختلف نظیر دزدگیر و ردیاب، الکترونیک صنعتی، خودروسازی، و الکترونیک مصرفی استفاده می‌شود. مهندسین الکترونیک، طراحان برد، و تعمیرکاران الکترونیک از این کانکتور برای ایجاد اتصالات مطمئن در پروژه‌های خود بهره می‌برند. این محصول با ارائه کیفیت بالا و قابلیت‌های ایمنی و پایداری، انتخاب ایده‌آلی برای پروژه‌های الکترونیکی می‌باشد. آسا الکترونیک با نمایندگی از تمامی کارخانجات تولید کننده کانکتورهای الکترونیکی در ایران، این محصول را با کیفیت بالا و قیمت مناسب به مشتریان ارائه می‌دهد.

مزایا و معایب محصول

مزایا

اطمینان و دقت بالا در اتصالات، این کانکتورها برای ایجاد اتصالات دقیق و مطمئن طراحی شده‌اند.
طراحی مقاوم و دوام بالا، مقاومت در برابر دماهای متغیر و شرایط سخت محیطی.
انعطاف‌پذیری در کاربرد، قابل استفاده در طیف گسترده‌ای از دستگاه‌ها و صنایع با توجه به خصوصیات فنی قوی و انعطاف‌پذیر.
کیفیت ساخت عالی و استاندارد‌های بین‌المللی را رعایت می‌کند.
اتصال محکم و پایدار بین سیم‌ها و برد الکترونیکی را فراهم می‌کند.
ظرافت و دقت در طراحی و قابلیت استفاده در فضاهای محدود.
این کانکتور با توجه به اینکه در برابر شوک‌ها و ارتعاشات مختلف مقاوم است، انتخاب مناسبی برای دزدگیرها و تجهیزات امنیتی می‌باشد.

معایب

فقط میتوان به محدودیت استفاده از سیم ضخیم اشاره کرد که در برابر مزایای زیادی که داراست کاملا قابل چشم پوشی است.

تماس با آسا الکترونیک

اگر شما به دنبال تهیه و خرید کانکتور الکترونیک Wire to Board با فاصله گام 2.5 میلیمتر - سری XH برای بردهای الکترونیکی خود هستید، می‌توانید با مجتمع تولیدی بازرگانی آسا الکترونیک تماس بگیرید. آسا الکترونیک به عنوان وارد کننده انواع کانکتور و اتصالات و قطعات الکترونیک، محصولات با کیفیت و خدمات حرفه‌ای را به مشتریان و همکاران گرامی ارائه می‌دهد.

سوالات متداول

1. چه تفاوت‌هایی بین کانکتورهای wire to board و wire to wire وجود دارد؟
کانکتور wire to board برای اتصال کابل‌ها به برد الکترونیکی استفاده می‌شود، در حالی که wire to wire برای اتصال دو کابل به یکدیگر روی هوا مناسب است که اصطلاحا به آنها کانکتور های بین راهی گفته می‌شود.
2. آیا کانکتورهای سری XH به صورت تک‌ به تک (بسته‌ای) یا به صورت رول در دسترس هستند؟
بله، کانکتورهای سری XH به صورت تک‌ به تک (بسته‌ای) و همچنین نوع نری SMD آن به صورت رول‌ یا در تیوب در دسترس هستند.
3. آیا کانکتورهای سری XH با تمامی بردهای الکترونیکی سازگار هستند؟
کانکتورهای سری XH با اکثر بردهای الکترونیکی گام ۲.۵۴ میلیمتر سازگار هستند، اما برای اطمینان از سازگاری، به دیتاشیت مربوط به کانکتور و برد مورد نظر مراجعه کنید.
4. آیا کانکتورهای سری XH مناسب برای دزدگیرها هستند؟
بله، معمولا کانکتورهای سری XH به دلیل پایداری و قابلیت اتصال مطمئن آنها در مصارف صنعت دزدگیری و سیستم‌های امنیتی مورد استفاده قرار می‌گیرند.
5. آیا کانکتورهای سری XH دارای قطب‌های معکوس‌شونده هستند؟
بله، همه مدل‌های کانکتورهای سری XH دارای قطب‌های معکوس‌شونده برای جلوگیری از اشتباه در اتصال کابل‌ها هستند.
