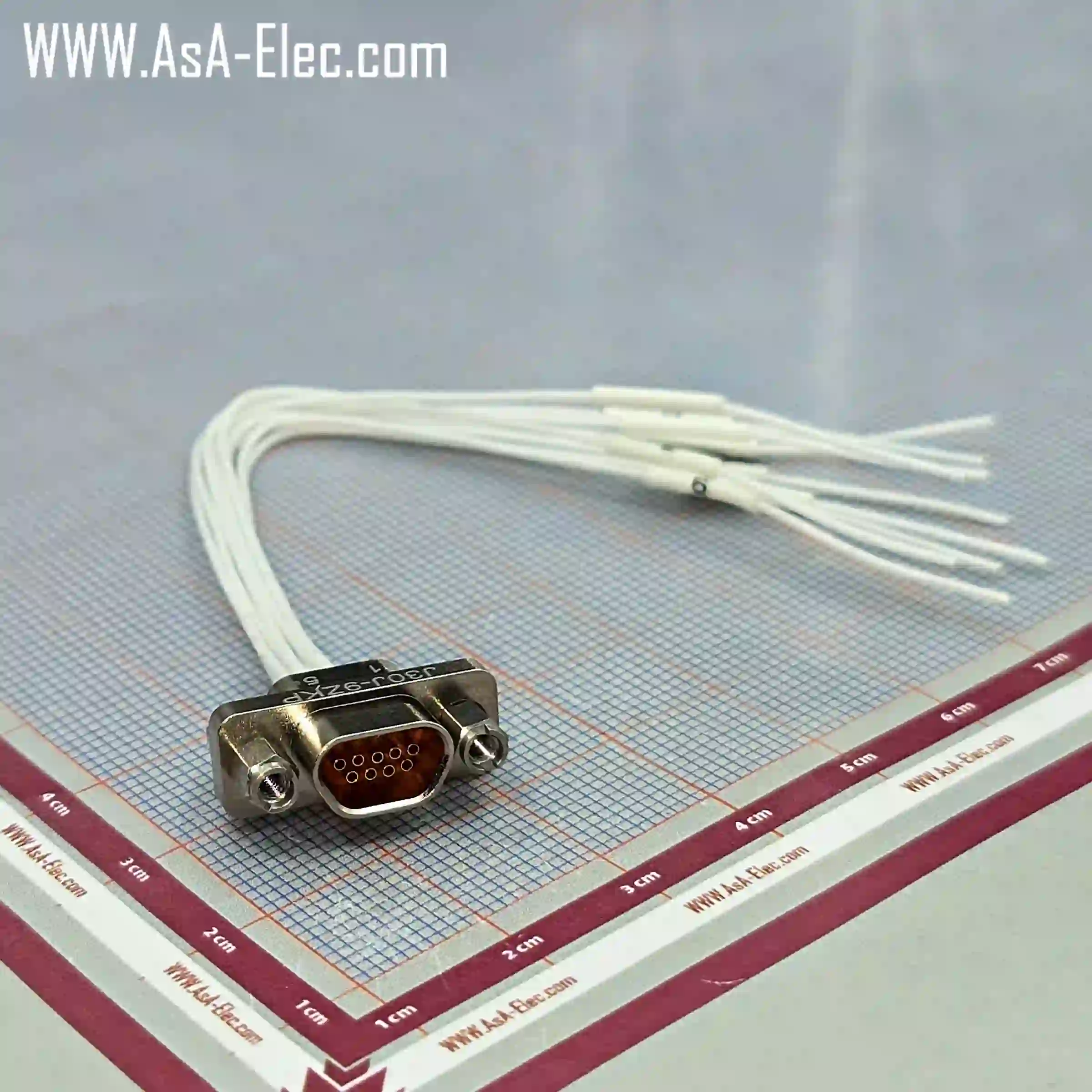

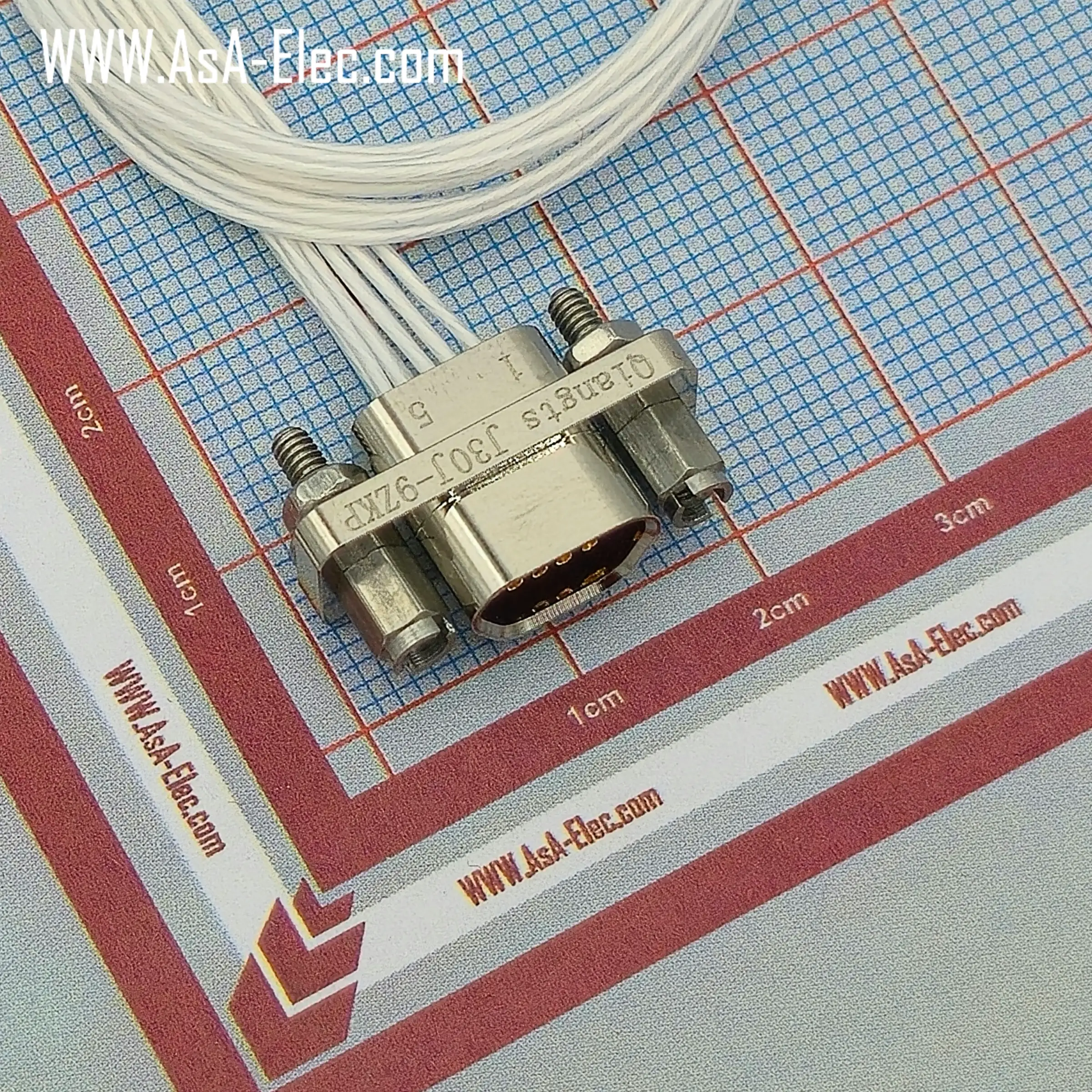

معرفی کانکتور مادگی J30J 9ZKP
کانکتور مادگی J30J 9ZKP یکی از مدل های خانواده J30J از برند QIANGTS است که با آرایش ۹ پین و سیم متصل به طول ۲۰ سانتی متر عرضه می شود. این کانکتور با توجه به ساختار فشرده، نوع اتصال مادگی و مشخصات سیم، برای استفاده در مجموعه های الکترونیکی و تجهیزات تخصصی قابل بررسی است.
در انتخاب این مدل، علاوه بر تعداد پین ها، باید نوع کانکتور مقابل، ابعاد اتصال، مشخصات سیم و شرایط الکتریکی مدار نیز در نظر گرفته شود. این موارد نقش مهمی در انتخاب صحیح قطعه و اطمینان از سازگاری آن با مجموعه موردنظر دارند.

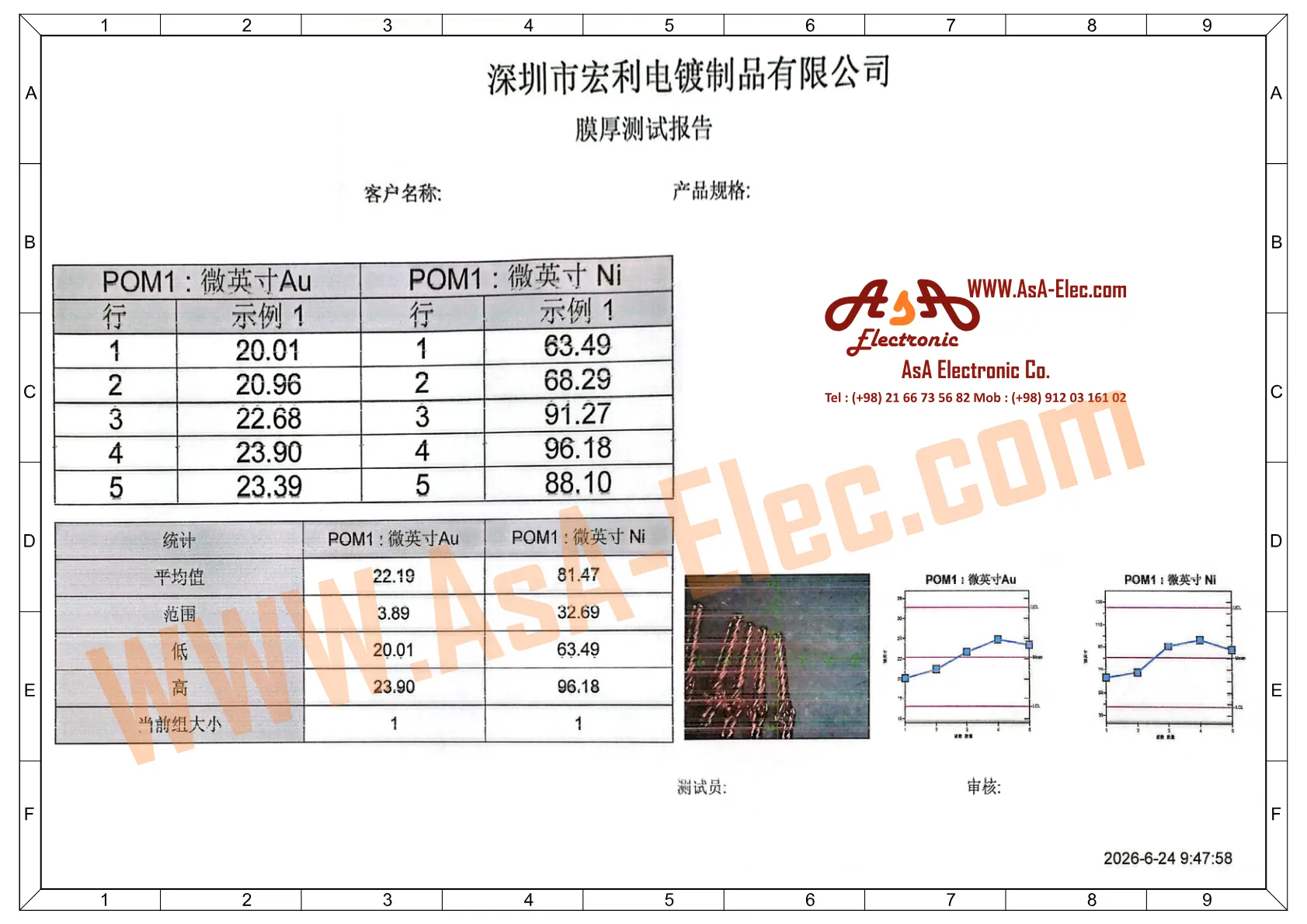

مشخصات فنی کانکتور J30J 9ZKP
| مشخصه |
مقدار |
| کد محصول |
J30J 9ZKP |
| خانواده |
Micro D-Sub |
| نوع کانکتور |
مادگی |
| تعداد پین |
۹ پین |
| طول سیم |
۲۰ سانتی متر |
| جنس سیم |
PTFE |
| ضخامت سیم |
0.08×24 |
| ظرفیت جریان هر پین |
۳ آمپر |
| محدوده دمای کاری |
۵۵- تا ۱۲۵+ درجه سانتی گراد |
| فاصله پایه |
۱.۲۷ میلی متر |
| برند |
QIANGTS |
| کشور سازنده |
چین |
بررسی ساختار و ویژگی های کانکتور
طراحی مادگی با ۹ پین
کانکتور J30J 9ZKP دارای ساختار مادگی و ۹ مسیر اتصال است. هنگام انتخاب این محصول باید تعداد پین ها و آرایش اتصالات آن با کانکتور مقابل مطابقت داشته باشد. همچنین بررسی ابعاد مکانیکی و نقشه پایه ها پیش از نصب، از بروز مشکلات احتمالی در اتصال جلوگیری می کند.
سیم PTFE با طول ۲۰ سانتی متر
در این مدل از سیم با عایق PTFE استفاده شده است. این ماده به دلیل ویژگی های عایقی و مقاومت حرارتی خود در ساخت سیم های مورد استفاده در تجهیزات الکترونیکی کاربرد دارد.
طول سیم این محصول ۲۰ سانتی متر و ضخامت اعلام شده آن 0.08×24 است. این مشخصات در زمان طراحی مسیر سیم کشی و انتخاب محل نصب کانکتور اهمیت دارند.
ظرفیت جریان و محدوده دمای کاری
ظرفیت جریان اعلام شده برای هر پین این کانکتور ۳ آمپر است. محدوده دمای کاری نیز از منفی ۵۵ تا مثبت ۱۲۵ درجه سانتی گراد اعلام شده است.
البته جریان مجاز کل کانکتور را نباید صرفاً از حاصل جمع ظرفیت جریان پین ها محاسبه کرد؛ زیرا شرایط حرارتی، تعداد پین های فعال و دستورالعمل سازنده در تعیین جریان مجاز نقش دارند.
کانکتور مکمل J30J 9ZKP
مدل J30J-9TJL به عنوان کانکتور مکمل این محصول معرفی شده است. این دو مدل می توانند برای ایجاد یک اتصال نر و مادگی مورد بررسی قرار گیرند؛ با این حال، پیش از استفاده باید تطابق تعداد پین ها، آرایش اتصالات و ابعاد مکانیکی آن ها با نقشه فنی سازنده تایید شود.
کاربردهای کانکتور مادگی J30J 9ZKP
این مدل با توجه به ساختار ۹ پین و سیم متصل، برای بررسی در پروژه های مختلف الکترونیکی مناسب است. از جمله مواردی که می توان آن را در نظر گرفت عبارت اند از:
-
طراحی و مونتاژ مجموعه های الکترونیکی
-
اتصالات سیمی در تجهیزات تخصصی
-
ساخت و تعمیر مجموعه های دارای اتصال چندپین
-
استفاده در مدارهایی که به کانکتور مادگی ۹ پین نیاز دارند
انتخاب نهایی باید بر اساس شرایط واقعی دستگاه، نقشه اتصال و الزامات الکتریکی انجام شود.

راهنمای خرید و قیمت کانکتور J30J 9ZKP
پیش از خرید کانکتور J30J 9ZKP، نوع مادگی، تعداد ۹ پین، طول سیم ۲۰ سانتی متر و مشخصات الکتریکی محصول را با نیاز پروژه خود مقایسه کنید. همچنین اگر قصد اتصال آن به مدل J30J-9TJL را دارید، از تطابق فنی دو کانکتور اطمینان حاصل کنید.
برای اطلاع از قیمت روز، وضعیت موجودی و دریافت اطلاعات بیشتر می توانید با آسا الکترونیک اتصال تماس بگیرید.
تامین محصولات QIANGTS توسط آسا الکترونیک اتصال
شرکت تولیدی بازرگانی آسا الکترونیک اتصال، نماینده انحصاری برند QIANGTS در ایران، در زمینه تامین و عرضه انواع کانکتورهای J30J و D-SUB فعالیت می کند.
وب سایت تخصصی asa-elec.net با هدف معرفی و عرضه محصولات خانواده J30J و قطعات مرتبط با برند QIANGTS راه اندازی شده است تا مهندسان، تولیدکنندگان و خریداران بتوانند اطلاعات محصولات و مشخصات فنی آن ها را بررسی کنند.
سوالات متداول
کانکتور J30J 9ZKP چه نوع اتصالی دارد؟
این محصول از نوع مادگی است و دارای ۹ پین است.
طول سیم این کانکتور چقدر است؟
کانکتور J30J 9ZKP با سیم متصل به طول ۲۰ سانتی متر عرضه می شود.
جنس سیم کانکتور J30J 9ZKP چیست؟
جنس عایق سیم این محصول PTFE است و ضخامت اعلام شده آن 0.08×24 است.
ظرفیت جریان هر پین چقدر است؟
ظرفیت جریان اعلام شده برای هر پین ۳ آمپر است. مقدار جریان مجاز کل باید با توجه به شرایط کاری و دیتاشیت سازنده بررسی شود.
کانکتور مکمل این مدل کدام است؟
مدل J30J-9TJL به عنوان کانکتور مکمل معرفی شده است؛ تطابق نهایی باید با مشخصات فنی سازنده بررسی شود.
